Hướng dẫn kích thước tấm chắn nhiệt ắc quy ô tô: Cách đo để làm tấm bọc tùy chỉnh

Số nhóm ắc quy là một điểm khởi đầu hữu ích, nhưng nó không mô tả được mọi thứ mà tấm chắn nhiệt cần phải bao quanh. Ắc quy được lắp đặt có thể có bộ phận giữ cố định ở các cạnh, dây cáp đi ra phía trên một góc, hoặc rất ít không gian giữa vỏ ắc quy và một bộ phận nóng. Trước khi đặt mua tấm bọc chắn nhiệt cho ắc quy ô tô, hãy đo cả ắc quy và lộ trình mà vật liệu sẽ đi qua.

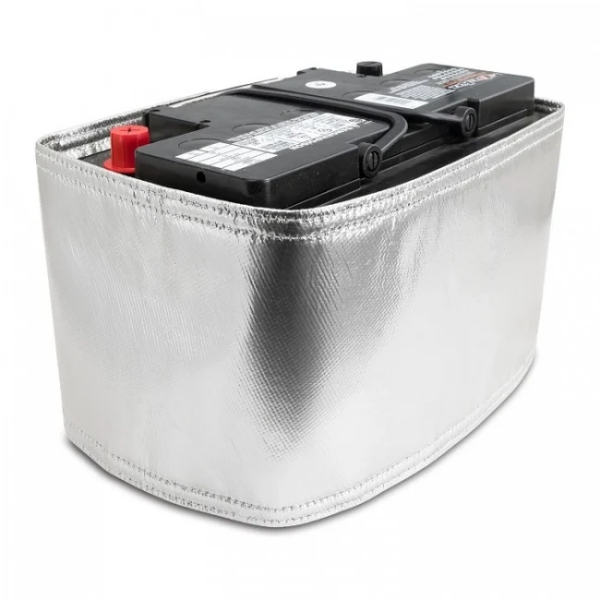

Hướng dẫn này áp dụng cho các loại bọc linh hoạt xung quanh vỏ ắc quy xe thông thường. Nó giúp bạn chuẩn bị kích thước cho Tấm chắn nhiệt hấp thụ axit cho ắc quy hoặc một Tấm bọc chắn nhiệt ắc quy LAVA. Việc lựa chọn vật liệu cuối cùng, độ che phủ và cách gắn cần được kiểm tra dựa trên quá trình lắp đặt thực tế.

Trước tiên, hãy ghi lại ắc quy và bố cục lắp đặt

Ghi lại kiểu ắc quy, thành phần hóa học và kích thước nhóm nếu có. Đo chiều dài (L), chiều rộng (W) và chiều cao (H) thực tế của vỏ bằng milimet hoặc inch, và nêu rõ mỗi kích thước bao gồm những gì. Đối với tấm bọc bên, hãy đo chiều cao thành bên tách biệt với tổng chiều cao đến đỉnh các cực. Một cực hoặc tay cầm có thể nằm ngoài đường đi của tấm bọc nhưng vẫn làm hạn chế không gian sẵn có để lắp đặt hoặc tháo dỡ nó.

Chụp một bức ảnh từ trên xuống và một bức từ phía đối diện với nguồn nhiệt gần đó. Đánh dấu các cực, lỗ thông hơi, nắp, cảm biến, dây cáp, mép khay, bộ phận giữ cố định, giá đỡ và bất kỳ tấm che hiện có nào. Đo khoảng cách hẹp nhất đến các bộ phận liền kề khi ắc quy đã được cố định ở vị trí bình thường. Ghi lại vị trí nguồn nhiệt và liệu nó có đối diện với một mặt, một góc hay nhiều mặt hay không.

Đo đường đi của vật liệu, không chỉ chu vi ắc quy

Quyết định những mặt nào cần che phủ trước khi xác định chiều dài cắt. Một tấm bọc cho một mặt lộ ra ngoài có đường đi khác với tấm bọc xung quanh cả bốn mặt. Đối với vỏ hình chữ nhật đơn giản, 2 × (L + W) ước tính chu vi vỏ bốn mặt. Đây chỉ là kích thước khởi đầu: hãy làm theo lộ trình vật liệu dự kiến bằng thước dây linh hoạt, bao gồm các góc thực tế và bất kỳ bộ phận nào mà tấm bọc phải đi qua.

Ví dụ, một vỏ có kích thước dài 260 mm và rộng 175 mm có chu vi danh định bốn mặt là 870 mm. Con số đó là trước khi tính đến phần chồng mép, buộc chặt, hoàn thiện cạnh hoặc các thay đổi do hình dạng vỏ và phần cứng hiện có. Đừng sử dụng nó làm chiều dài cắt cuối cùng. Hãy nêu rõ vị trí đường nối nên đặt ở đâu và yêu cầu nhà cung cấp xác nhận mức dung sai cho loại khóa và cấu trúc vật liệu đã chọn.

Đối với tấm chắn một phần, hãy xác định (các) mặt được che phủ trên bản vẽ và đo đường đi từ điểm bắt đầu đến điểm kết thúc. Nếu tấm chắn được gắn cách xa vỏ, hãy đo đường đi đã lắp đặt đó thay vì thêm mức dung sai khe hở không khí giả định vào kích thước ắc quy.

Thiết lập chiều cao tấm bọc và các điểm tiếp cận

Đo từ mép dưới bạn muốn bảo vệ đến mép trên bạn có thể che phủ một cách an toàn. Để các cực, lỗ thông hơi cần thiết, nắp bảo dưỡng và nhãn hoặc điểm kiểm tra theo yêu cầu của nhà sản xuất ở trạng thái có thể tiếp cận được. Hiển thị các lối ra của cáp và các điểm tiếp xúc của bộ phận giữ cố định trên bản vẽ. Nếu vật liệu cần được cắt khía hoặc tạo hình xung quanh phần cứng, hãy cung cấp vị trí và kích thước của từng lỗ mở thay vì yêu cầu một hình chữ nhật chung chung.

Danh mục tấm bọc ắc quy BSTFLEX hiển thị kích thước 8 inch × 40 inch cho mã phụ tùng 801000. Hãy coi đó là kích thước phụ tùng được liệt kê, không phải là tuyên bố lắp vừa vặn phổ quát. Xác nhận hướng của các kích thước đó, độ che phủ lắp đặt có thể sử dụng và bất kỳ kích thước tùy chỉnh nào cần thiết trước khi đặt hàng. Chỉ riêng kích thước vật liệu phẳng không thể đảm bảo rằng tấm bọc sẽ không vướng vào các cực và khay của bạn.

Kiểm tra khe hở và khả năng giữ cố định trong xe

Ghi lại khoảng cách gần nhất từ tấm chắn dự kiến đến ống xả, cổ góp, ống dẫn nóng hoặc nguồn nhiệt khác. Cũng cần kiểm tra khe hở đến khay, thân xe và các bộ phận chuyển động hoặc rung lắc dọc theo toàn bộ lộ trình. Một hệ thống lắp đặt phụ thuộc vào không gian không khí phải duy trì không gian đó sau khi buộc chặt và trong quá trình sử dụng; không có con số khe hở duy nhất nào phù hợp với mọi vật liệu và bố cục.

Chọn vị trí đường nối và điểm gắn có thể tiếp cận để lắp đặt và kiểm tra. Xác minh rằng tấm bọc không thể trượt vào cực, cáp, dây đai hoặc bề mặt nóng, và bộ phận giữ cố định vẫn có thể giữ chặt ắc quy như dự định. Tuân thủ hướng dẫn của nhà sản xuất ắc quy và xe về cách ly điện, thông gió và tiếp cận bảo dưỡng. Nếu khoang quá chật để có một tấm bọc ổn định, hãy sửa đổi bố cục hoặc cân nhắc một cấu trúc tấm chắn khác.

Bản vẽ nên chỉ định loại tấm bọc nào?

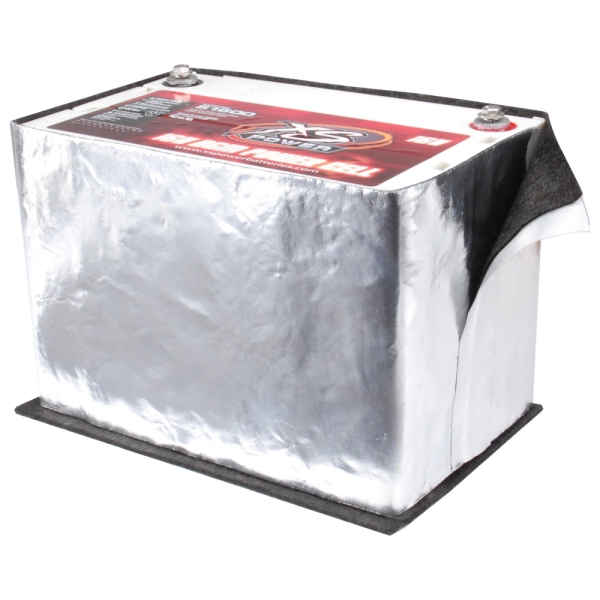

Hai trang tấm bọc BSTFLEX đại diện cho các yêu cầu về vật liệu và mua hàng khác nhau. Tấm chắn nhiệt hấp thụ axit là lộ trình yêu cầu phù hợp khi việc tiếp xúc với chất điện phân là một phần của ứng dụng. Chỉ định loại chất lỏng và điều kiện tiếp xúc thực tế, đồng thời yêu cầu bằng chứng cần thiết cho bất kỳ yêu cầu nào về khả năng hấp thụ hoặc kháng hóa chất. Tấm bọc chắn nhiệt ắc quy LAVA là lộ trình phù hợp khi dự án yêu cầu cấu trúc sợi đá núi lửa của nó. Đối với bất kỳ loại nào, hãy cung cấp thông tin về mức tiếp xúc nhiệt dự kiến, không gian và chi tiết gắn kết để vật liệu đề xuất có thể được đánh giá.

Nếu bản vẽ của bạn yêu cầu một vỏ bọc có hình dạng với các lỗ mở xác định thay vì một đoạn tấm bọc, hãy xem xét Vỏ bảo vệ nhiệt ắc quy. Việc lựa chọn giữa tấm bọc và vỏ bọc vừa vặn nên tuân theo độ che phủ cần thiết và nhu cầu tiếp cận cũng như làm mát của ắc quy.

Sao chép danh sách đo lường này vào RFQ của bạn

• Kiểu ắc quy, thành phần hóa học và kích thước nhóm (nếu biết); L × W × H của vỏ đã lắp đặt, kèm theo đơn vị đo lường.
• Các bề mặt cần che phủ; đường đi của tấm bọc đã đo; chiều cao che phủ mục tiêu; vị trí đường nối và điểm buộc chặt ưu tiên.
• Ảnh chụp từ trên xuống và từ bên cạnh với các cực, lỗ thông hơi, cáp, khay, bộ phận giữ cố định và các lỗ mở đề xuất được đánh dấu.
• Các khe hở lắp đặt tối thiểu đến nguồn nhiệt và các bộ phận xung quanh; vị trí nguồn nhiệt và điều kiện vận hành.
• Rung lắc, bắn tóe hoặc tiếp xúc với chất lỏng; tài liệu về vật liệu hoặc thử nghiệm bắt buộc.
• Số lượng nguyên mẫu hoặc sản xuất, phiên bản bản vẽ và ngày giao hàng mục tiêu.

Các câu hỏi thường gặp về kích thước

Kích thước nhóm ắc quy có đủ để đặt mua tấm bọc cách nhiệt không?

Không. Kích thước nhóm giúp xác định bao bì ắc quy và cách bố trí cực, nhưng tấm bọc cũng phải vừa với vỏ được lắp đặt, phần cứng cố định và đường dẫn khả dụng. Hãy cung cấp các số đo thực tế và ảnh lắp đặt để nhận báo giá tùy chỉnh.

Tôi nên đo ắc quy trên bàn hay khi đang ở trong xe?

Hãy đo chính vỏ ắc quy ở nơi an toàn và thiết thực, sau đó đo các khoảng hở khi đã lắp đặt với ắc quy được cố định đúng cách. Cả hai bộ số đo đều quan trọng: số đo trên bàn xác định vỏ, trong khi số đo trên xe cho thấy các vật cản và khoảng cách với nguồn nhiệt.

Tấm bọc 40 inch có vừa với bất kỳ ắc quy nào có chu vi dưới 40 inch không?

Không nhất thiết. Độ chồng lấp cần thiết, cấu trúc đường may, các góc, độ dày vật liệu, chiều cao bao phủ và phần cứng có thể làm thay đổi độ vừa vặn khả dụng. Hãy xác nhận kích thước cắt cuối cùng và kích thước sau khi lắp đặt dựa trên bản vẽ hoặc mẫu.
