Hệ thống cố định chăn cách nhiệt turbo không phải là một phụ kiện được chọn sau khi lớp cách nhiệt đã được thiết kế. Các lò xo, dây buộc, mỏ neo và các cạnh được gia cố phải hoạt động đồng bộ với kiểu dáng của chăn, hình học của vỏ tuabin và không gian lắp đặt có sẵn.
BSTFLEX cung cấp chăn cách nhiệt turbo với các cơ chế cố định theo từng dự án cụ thể. Tùy thuộc vào kiểu dáng và thông số đặt hàng, cơ cấu đóng có thể sử dụng lò xo thép không gỉ, dây buộc hoặc phương pháp khác đã được xem xét. Lựa chọn chính xác là lựa chọn giữ được chăn đã phê duyệt ở đúng vị trí mà không cản trở cơ chế van xả, các kết nối turbo hoặc lối tiếp cận bảo dưỡng cần thiết.
Hướng dẫn này giải thích những gì người mua nên chỉ định khi đặt hàng phần cứng lắp đặt chăn cách nhiệt turbo, lò xo khác với dây buộc như thế nào và những gì cần kiểm tra trong quá trình phê duyệt mẫu. Để xem toàn bộ dải vật liệu và kích thước, hãy xem dải sản phẩm chăn cách nhiệt turbo BSTFLEX.

Lò xo hoặc dây nhìn thấy được chỉ là một phần của hệ thống gắn. Một thông số kỹ thuật mua hàng hoàn chỉnh nên xác định phần cứng, các điểm kết nối với chăn và cấu trúc chịu tải trọng cố định.
| Thành phần | Chức năng | Những điều người mua cần xác nhận |
|---|---|---|
| Mỏ neo buộc hoặc điểm gắn | Cung cấp các vị trí nơi lò xo hoặc dây kết nối với chăn. | Số lượng, vị trí, vật liệu, hình dạng và mối quan hệ với kiểu chăn đã được phê duyệt. |
| Lò xo thép không gỉ | Kết nối các điểm gắn đối diện đồng thời cho phép một lượng giãn nở nhất định. | Chiều dài lò xo, khoảng cách gắn, số lượng, vật liệu và liệu lò xo được cung cấp sẵn hay rời. |
| Dây buộc | Tạo ra một mối nối linh hoạt giữa các điểm gắn và có thể được định tuyến để phù hợp với việc lắp đặt đã được phê duyệt. | Chất liệu dây, đường kính, chiều dài cung cấp, số lượng mảnh và đường đi dây dự kiến. |
| Cạnh được gia cố hoặc khu vực mỏ neo | Giúp truyền tải trọng siết chặt vào kết cấu chăn. | Chất liệu cạnh, đường may, cốt gia cố mỏ neo và bất kỳ khu vực nào không được phép kéo hoặc gấp. |
| Hướng dẫn lắp đặt | Xác định hướng, đường đi phần cứng, phương pháp siết chặt và các điểm kiểm tra cho mẫu được cung cấp. | Hướng dẫn cụ thể về sản phẩm, sơ đồ, cảnh báo và bất kỳ dụng cụ cần thiết nào. |
| Phần cứng dự phòng | Hỗ trợ các yêu cầu lắp đặt, thay thế hoặc bảo dưỡng tại hiện trường. | Liệu có cần các bộ phận dự phòng hay không, số lượng trên mỗi bộ và cách nhận diện các bộ phận thay thế. |
Một tấm chăn có thể bao gồm các mỏ neo về mặt vật lý nhưng vẫn yêu cầu một gói phần cứng riêng biệt. Báo giá và thông số kỹ thuật đóng gói phải nêu rõ những gì được bao gồm trong mỗi thiết bị.
Cả lò xo và dây đều có thể được sử dụng để giữ chăn turbo, nhưng chúng không tạo ra cùng một phương pháp lắp đặt. Không có tùy chọn nào tự động chính xác cho mọi lớp vỏ.
| Điểm lựa chọn | Lò xo thép không gỉ | Dây buộc thép không gỉ |
|---|---|---|
| Phương pháp đóng | Một lò xo kết nối hai điểm neo xác định qua một khoảng cách được phê duyệt. | Dây được luồn qua hoặc xung quanh các điểm gắn kết định sẵn và được cố định theo phương pháp lắp đặt. |
| Điều chỉnh | Việc điều chỉnh chủ yếu được quyết định bởi chiều dài lò xo, độ giãn và vị trí mỏ neo. | Thợ lắp đặt có thể kiểm soát đường đi và chiều dài được cố định cuối cùng trong giới hạn của mẫu được phê duyệt. |
| Yêu cầu về khả năng tiếp cận | Thợ lắp đặt cần không gian để với tới cả hai mỏ neo và móc lò xo vào. | Thợ lắp đặt cần đủ không gian để luồn, kéo căng và cố định dây mà không chạm nhầm vào các bộ phận chuyển động hoặc bộ phận phía bên nóng. |
| Lập kế hoạch bảo dưỡng | Lò xo có thể thuận tiện khi tấm cách nhiệt và phần cứng được phê duyệt nhằm mục đích tháo dỡ, kiểm tra và lắp đặt lại. | Dây có thể được chọn khi yêu cầu một đường buộc gọn gàng hoặc dành riêng cho việc lắp đặt. |
| Thông số kỹ thuật của bộ phụ kiện | Số lượng, chiều dài tự do và lò xo chính xác cho khoảng cách gắn kết cần được xác định rõ ràng. | Chất liệu, đường kính, chiều dài cung cấp và hướng dẫn cắt hoặc buộc nên được xác định. |
| Rủi ro chính nếu thông số kỹ thuật kém | Khoảng cách không chính xác có thể làm cho tấm cách nhiệt bị lỏng hoặc đặt tải trọng quá mức lên các mỏ neo. | Đường đi không chính xác hoặc siết quá chặt có thể làm biến dạng tấm cách nhiệt, làm hỏng khu vực mỏ neo hoặc cản trở các bộ phận gần đó. |
Tần suất tháo dỡ dự kiến nên được thảo luận trước khi chọn phần cứng. Khóa lò xo không có nghĩa là mọi tấm cách nhiệt đều có thể được tháo ra và tái sử dụng vô thời hạn. Tình trạng của lớp cách nhiệt, đường may, lớp phủ bên ngoài và các điểm gắn kết vẫn phải được đánh giá sau khi trải qua chu kỳ nhiệt.
Các vị trí mỏ neo nên được phát triển cùng với mẫu tấm cách nhiệt. Chúng quyết định lực đóng được áp dụng ở đâu và liệu thợ lắp đặt có thể với tới phần cứng sau khi tấm cách nhiệt được định vị quanh vỏ tuabin hay không.
Đối với tấm cách nhiệt turbo tiêu chuẩn hoặc tùy chỉnh, hãy xác nhận:
Không có số lượng mỏ neo phổ biến cho mọi tấm cách nhiệt turbo T3, T4, T6 hoặc dành riêng cho từng kiểu máy. Số lượng và vị trí bắt buộc phụ thuộc vào hình dạng vỏ, cấu trúc tấm cách nhiệt và phương pháp siết chặt. Thêm nhiều mỏ neo hơn không tự động cải thiện độ khít nếu bản thân mẫu thiết kế không chính xác.

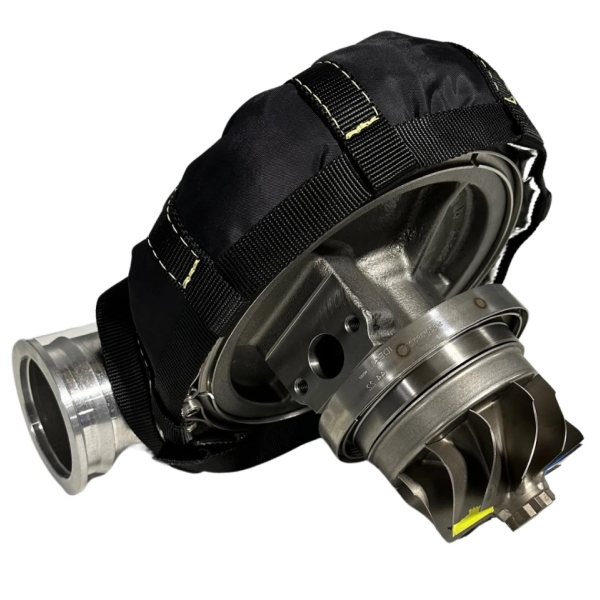

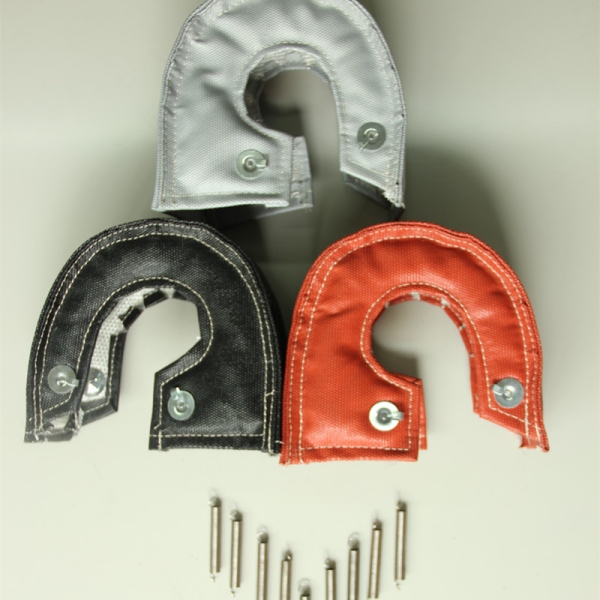

Lò xo có thể được xem xét khi mẫu tấm cách nhiệt cung cấp các điểm gắn kết đối diện được xác định rõ và có đủ khả năng tiếp cận để lắp đặt. Chúng có thể giúp dễ dàng nhận diện bộ phần cứng được cung cấp và đơn giản hóa việc lắp đặt lặp lại khi sử dụng cùng một vỏ được phê duyệt, phiên bản tấm cách nhiệt và thông số kỹ thuật lò xo.
Trước khi chọn lò xo, hãy kiểm tra:
Không chọn lò xo dài hơn hoặc mạnh hơn chỉ để ép một tấm cách nhiệt không phù hợp quanh lớp vỏ. Phần cứng phải cố định một mẫu được lắp vừa vặn chính xác, chứ không phải để bù đắp cho kích thước không chính xác.

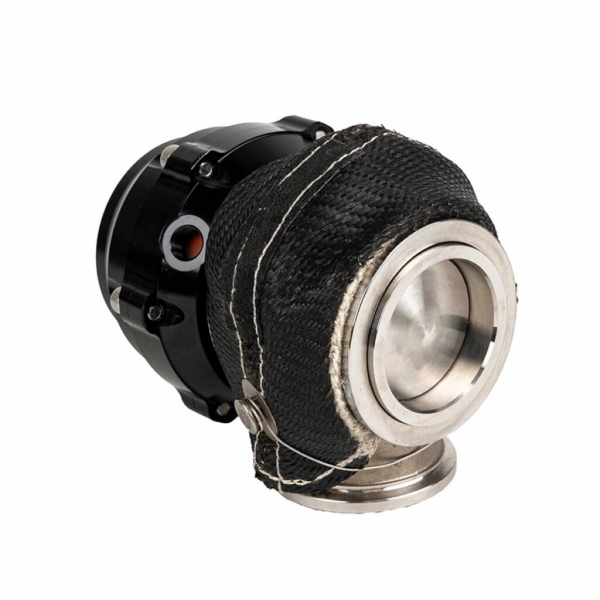

Dây buộc có thể cung cấp một đường đi linh hoạt giữa các điểm gắn kết khi việc lắp đặt được phê duyệt yêu cầu một mối nối gọn gàng hoặc một đường đi cụ thể quanh lớp vỏ. Thông số kỹ thuật của dây nên được cung cấp cùng với tấm cách nhiệt thay vì để mua bên ngoài không xác định.
Việc lắp đặt dựa trên dây nên xác định rõ:
Không nên dùng dây điện gia dụng thông thường để thay thế cho dây buộc chăn turbo đã chỉ định. Dây được chọn phải phù hợp với nhiệt độ, môi trường và tải trọng cơ học của hệ thống lắp đặt được phê duyệt.
Một tấm chăn không thể với tới các điểm neo đối diện mà cần dùng lực quá mức có thể có sai hướng, sai kiểu hoặc không đủ khoảng hở. Việc kéo mạnh các lò xo hoặc dây có thể làm biến dạng các đường may, viền mép và khu vực neo mà không khắc phục được vấn đề lắp vừa khít cơ bản.
Trong quá trình lắp thử nguội:
Nếu không thể lắp đặt phần cứng như đã chỉ định, hãy chụp ảnh phần bị vướng và đánh dấu khu vực bị ảnh hưởng. Yêu cầu xem xét lại việc lắp ráp thay vì cắt chăn, định vị lại các điểm neo hoặc thay thế phần cứng mà không có sự phê duyệt.

Bộ tăng áp có van xả khí thải nội bộ đòi hỏi sự chú ý đặc biệt vì bộ truyền động và liên kết phải duy trì được chuyển động cần thiết của chúng. Cạnh chăn, điểm neo, lò xo và dây buộc đều phải cách xa cơ cấu chuyển động.
Gói mua hàng hoặc gói mẫu phải bao gồm các hình ảnh cho thấy:
Đừng cho rằng tấm cách nhiệt được mô tả là T3 hoặc T4 mặc nhiên có khoảng hở cửa xả phụ bên trong chính xác. Bố cục vỏ và bộ chấp hành cần phải được xác nhận cho bộ tăng áp thực tế.

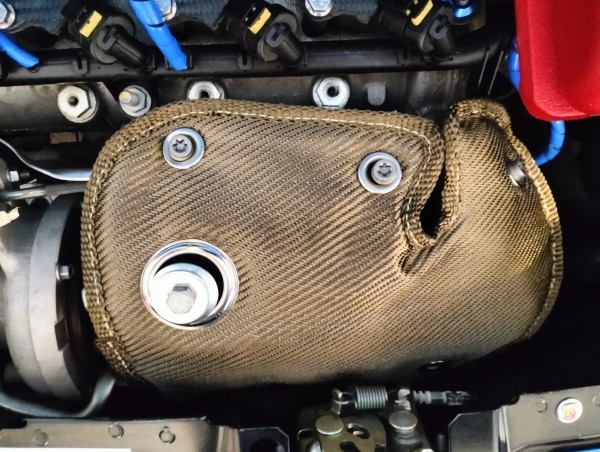

Bố trí cửa xả phụ bên ngoài loại bỏ một số lo ngại về khoảng hở bộ chấp hành bên trong, nhưng việc lắp đặt vẫn cần có một lộ trình đóng rõ ràng. Đường ống cửa xả phụ gần đó, các nhánh cổ góp, kẹp V-band và bu-lông bảo dưỡng có thể hạn chế khả năng tiếp cận phần cứng của tấm cách nhiệt.
Đối với bộ tăng áp V-band và vỏ chia đôi, hãy xác định những kẹp, bu-lông và kết nối nào phải duy trì khả năng tiếp cận. Lò xo hoặc dây cáp băng qua một điểm bảo dưỡng cần thiết có thể biến một lần kiểm tra đơn giản thành công việc tháo rời lớn hơn.
Hãy gửi các bức ảnh đã lắp đặt thay vì hình ảnh sản phẩm chỉ có bộ tăng áp. Các linh kiện xung quanh quyết định xem có thể với tới và kiểm tra mối nối đề xuất hay không.

Thép không gỉ thường được chỉ định cho lò xo, dây và mỏ neo của vỏ cách nhiệt turbo, nhưng mác thép, đường kính và cấu dựng chính xác cần được xác nhận cho đơn hàng. Việc sử dụng phần cứng bằng thép không gỉ không xác định mức định mức nhiệt độ của toàn bộ vỏ cách nhiệt.
Cụm lắp ráp hoàn chỉnh cũng bao gồm:
Mỗi thành phần chiếm một vị trí khác nhau và chịu các tổ hợp nhiệt độ, độ rung và tải trọng cơ học khác nhau. Dữ liệu vật liệu cho một lò xo hoặc sợi dây không được coi là mức hiệu suất của toàn bộ tấm cách nhiệt tăng áp.
Để lựa chọn lớp phủ bên ngoài, xem vật liệu và nhiệt độ tấm cách nhiệt tăng áp phủ silicone. Nguyên tắc tương tự áp dụng cho các phiên bản vải titan, carbon và tráng nhôm: tên gọi bên ngoài không phải là một thông số kỹ thuật lắp ráp hoàn chỉnh.
Luôn tuân theo các hướng dẫn được cung cấp cho tấm cách nhiệt cụ thể. Các điểm đánh giá sau đây giúp người mua chuẩn bị kế hoạch lắp đặt và nghiệm thu; chúng không thay thế cho các hướng dẫn cụ thể của sản phẩm.
Hệ thống siết chặt nên được bao gồm trong việc kiểm tra tấm cách nhiệt định kỳ. Khoảng thời gian chính xác phụ thuộc vào thiết bị, chế độ vận hành và các yêu cầu bảo trì.
Kiểm tra xem có:
Không tái sử dụng phần cứng bị hỏng chỉ vì nó vẫn có thể được gắn vào. Phần cứng thay thế phải khớp với thông số kỹ thuật đã được phê duyệt. Nếu bản thân tấm cách nhiệt đã trở nên giòn, rách, bị nhiễm bẩn hoặc biến dạng, việc chỉ thay thế lò xo hoặc dây có thể không đưa cụm lắp ráp trở lại tình trạng chấp nhận được.
Đối với các đơn hàng nhà phân phối, nhãn hiệu riêng hoặc OEM, các thành phần siết chặt có thể được cung cấp như một phần của bộ phụ kiện lắp tấm cách nhiệt tăng áp. Đặc điểm kỹ thuật thương mại phải khớp với đặc điểm kỹ thuật kỹ thuật.
| Mục bộ sản phẩm | Chi tiết cần xác định |
|---|---|
| Tấm cách nhiệt | Mã tham chiếu mẫu, bản sửa đổi, lớp vỏ ngoài, kết cấu cách nhiệt, lớp hoàn thiện mép và bố cục điểm neo. |
| Lò xo | Số lượng, kích thước, vật liệu, mã tham chiếu phụ tùng thay thế và có bao gồm phụ tùng dự phòng hay không. |
| Dây buộc | Vật liệu, đường kính, tổng chiều dài, chiều dài cắt sẵn và số lượng. |
| Hướng dẫn | Ngôn ngữ, sơ đồ lắp đặt, đường đi phần cứng, cảnh báo và thông tin kiểm tra. |
| Đóng gói | Phần cứng được lắp sẵn, đựng trong túi cùng với tấm cách nhiệt hoặc đóng gói trong ngăn có nhãn riêng. |
| Nhận dạng | Mã bộ phận tấm cách nhiệt, mã tham chiếu bộ phần cứng, bản sửa đổi, mã vạch hoặc nhãn của khách hàng. |
| Phụ tùng dự phòng | Liệu lò xo, dây hoặc các thành phần neo thay thế có được cung cấp riêng hay không. |
Không được phép dùng một túi phần cứng không có nhãn mác để dùng chung cho nhiều mẫu tấm cách nhiệt trừ khi các linh kiện thực sự có thể hoán đổi cho nhau và hướng dẫn lắp đặt làm rõ cách phân bổ.
Việc phê duyệt mẫu phải bao gồm phần khóa và phần cứng, chứ không chỉ riêng phần thân tấm cách nhiệt đã may.
Phê duyệt lắp khít: Xác nhận rằng tấm phủ bao phủ khu vực vỏ dự kiến và phần cứng có thể được lắp đặt bằng cách tiếp cận bình thường.
Phê duyệt chuyển động: Xác nhận khoảng hở xung quanh cơ cấu truyền động wastegate, liên kết và bất kỳ bộ phận chuyển động nào khác.
Phê duyệt phần cứng: Ghi lại thông số kỹ thuật của lò xo hoặc dây, số lượng, đường đi và các điểm gắn kết cuối cùng.
Phê duyệt dịch vụ: Xác nhận những bộ phận nào vẫn có thể tiếp cận được và liệu tấm phủ có được tháo ra trong quá trình bảo dưỡng định kỳ hay không.
Phê duyệt bao bì: Xác nhận rằng phần cứng và hướng dẫn chính xác được bao gồm trong mỗi tấm phủ.
Đối với các dự án dựa trên bản vẽ và nhãn riêng, hãy xem lại BSTFLEX OEM and custom turbo blanket manufacturing process.
| Trường RFQ | Thông tin cần cung cấp |
|---|---|
| Nhận dạng bộ tăng áp | Nhà sản xuất, mẫu, số bộ phận và chi tiết vỏ tuabin. |
| Mẫu tấm phủ | Tham chiếu tiêu chuẩn, bản vẽ, mẫu hoặc mẫu tùy chỉnh được yêu cầu. |
| Bố trí van xả tăng áp | Bên trong hoặc bên ngoài, bao gồm cả ảnh chụp cơ cấu truyền động và liên kết. |
| Cách siết chặt ưa chuộng | Lò xo, dây buộc hoặc yêu cầu khuyến nghị từ BSTFLEX sau khi xem xét. |
| Lối tiếp cận lắp đặt | Không gian có sẵn, các điểm bảo dưỡng và các bộ phận mà phần cứng phải tránh. |
| Yêu cầu tháo gỡ | Tần suất kiểm tra hoặc bảo dưỡng dự kiến và liệu có cần lắp lại hay không. |
| Đóng gói phần cứng | Được lắp sẵn, rời, đóng túi riêng lẻ, số lượng dự phòng và nhãn dán. |
| Thông tin đặt hàng | Số lượng mẫu, đơn hàng ban đầu, nhu cầu lặp lại và yêu cầu nhãn riêng. |
Không phải trong mọi trường hợp lắp đặt. Lò xo hoạt động hiệu quả khi chăn có các điểm neo đối diện rõ ràng và việc lắp đặt cung cấp khoảng cách gắn kết phù hợp. Dây có thể cung cấp phương pháp định tuyến linh hoạt hơn. Kiểu mẫu, lối tiếp cận, yêu cầu bảo dưỡng và hướng dẫn đi kèm sẽ quyết định sự lựa chọn.
Số lượng phụ thuộc vào kiểu mẫu cụ thể. Đừng giả định rằng mọi chăn T3, T4 hoặc T6 đều sử dụng cùng một số lượng. Hãy xác nhận bố cục neo đã phê duyệt và danh sách phần cứng cho sản phẩm thực tế.
Sử dụng dây buộc được chỉ định hoặc cung cấp cho sản phẩm. Dây không được chỉ định có thể không đáp ứng yêu cầu về vật liệu, đường kính hoặc độ phù hợp với nhiệt độ và môi trường cơ học.
Việc tái sử dụng phụ thuộc vào tình trạng lò xo, tình trạng chăn và hướng dẫn sản phẩm. Không nên tái sử dụng lò xo bị biến dạng, ăn mòn, hư hỏng hoặc không còn giữ đúng chăn đã được phê duyệt.
Có, trong trường hợp cả hai phương pháp đều tương thích với kiểu mẫu chăn đã phê duyệt. Nêu rõ các tùy chọn bộ dụng cụ, số lượng và quy cách đóng gói cần thiết để mỗi cấu hình có thể được xem xét và báo giá rõ ràng.
Lực siết quá mức không tạo ra mức độ cách nhiệt cao hơn. Phần cứng phải giữ chăn được lắp đúng cách ở vị trí của nó mà không làm hỏng cấu trúc của chăn hoặc cản trở bộ tăng áp.
Gửi kiểu máy tăng áp, kích thước vỏ tuabin, hình ảnh chụp sau khi lắp đặt và cấu trúc chăn ưa chuộng. Đánh dấu cơ cấu van xả, đường đi phần cứng khả dụng và các điểm bảo dưỡng phải giữ được khả năng tiếp cận.
Đối với chương trình đặt hàng lặp lại hoặc nhãn riêng, hãy cung cấp thêm bộ lò xo hoặc dây buộc, số lượng dự phòng, hướng dẫn lắp đặt, nhãn và định dạng đóng gói cần thiết. BSTFLEX có thể xem xét các bố trí siết chặt tiêu chuẩn và tùy chỉnh cùng với các cấu trúc chăn cách nhiệt tuabin bằng titan, carbon, vải tráng nhôm và tráng silicone.
Gửi bản vẽ chăn cách nhiệt tuabin và các yêu cầu về phần cứng của bạn tới BSTFLEX
