Cấu tạo thường kết hợp lớp nền vải sợi thủy tinh với bề mặt ngoài bằng nhôm phản quang. Lớp sợi thủy tinh mang lại sự linh hoạt và hỗ trợ cấu trúc, trong khi bề mặt tráng nhôm giúp giảm truyền nhiệt bức xạ về phía hệ thống dây điện được bảo vệ.
Đối với các ứng dụng ô tô, việc chọn đúng loại ống bọc đòi hỏi nhiều hơn là chỉ chọn mức chịu nhiệt. Các kỹ sư cũng cần xem xét nhiệt độ nguồn nhiệt, khoảng hở, đường kính bó dây, kích thước đầu nối, trình tự lắp đặt, độ linh hoạt của ống bọc, khả năng chống mài mòn và nhiệt độ yêu cầu của cụm dây điện được bảo vệ.
BSTFLEX sản xuất ống bọc bảo vệ nhiệt tráng nhôm cho bó dây điện, cáp, ống dẫn và đường ống chất lỏng ô tô với các cấu trúc tiêu chuẩn và tùy chỉnh.
Một ống bọc sợi thủy tinh tráng nhôm là một loại ống bọc bảo vệ nhiệt linh hoạt được tạo ra bằng cách kết hợp vải sợi thủy tinh với lớp ngoài phản quang gốc nhôm.
Ống bọc được thiết kế chủ yếu để giảm tiếp xúc nhiệt do năng lượng bức xạ. Một thành phần ống xả nóng có thể truyền nhiệt đáng kể đến hệ thống dây điện gần đó ngay cả khi bó dây không chạm vào bề mặt nóng. Lớp vỏ phản quang bên ngoài giúp hạn chế lượng năng lượng bức xạ hấp thụ bởi ống bọc, trong khi lớp sợi thủy tinh cung cấp thêm sự cách nhiệt và hỗ trợ cơ học.
Tùy thuộc vào cấu trúc yêu cầu, bề mặt phản quang có thể sử dụng:
Lớp nền sợi thủy tinh có thể được bện, dệt, may hoặc kết hợp thành một ống bọc composite nhiều lớp.
Sợi thủy tinh thường được sử dụng trong bảo vệ nhiệt ô tô vì nó có thể cung cấp cấu trúc vải linh hoạt trong khi chịu được nhiệt độ có thể làm hỏng nhiều vật liệu polymer thông thường.
Trong một ống bọc tráng nhôm, lớp sợi thủy tinh thực hiện một số chức năng:
Cấu trúc sợi thủy tinh không nên được đánh giá tách biệt với lớp nhôm. Hiệu suất của ống bọc hoàn thiện phụ thuộc vào toàn bộ hệ thống, bao gồm bề mặt phản quang, cấu trúc sợi thủy tinh, phương pháp dán hoặc liên kết, cấu trúc đường may và việc lắp đặt.
Bề mặt ngoài bằng nhôm được sử dụng vì bề mặt kim loại phản quang sạch có thể làm giảm sự hấp thụ nhiệt bức xạ.
Điều này đặc biệt hữu ích khi bó dây điện được đặt gần:
Bảo vệ nhiệt bức xạ khác với cách nhiệt tiếp xúc trực tiếp. Nếu ống bọc bị ép vào một thành phần ống xả nóng, nhiệt dẫn trở nên quan trọng hơn. Trong điều kiện đó, chỉ riêng bề mặt phản quang có thể không cung cấp đủ sự bảo vệ.
Hệ thống dây điện ô tô đặc biệt nhạy cảm với sự tiếp xúc nhiệt cục bộ do bộ dây điện chứa nhiều vật liệu với các giới hạn nhiệt độ khác nhau.
Một bộ dây điện điển hình có thể bao gồm:
Do đó, nhiệt độ tối đa cho phép của toàn bộ bộ dây điện có thể bị kiểm soát bởi một trong các thành phần này thay vì do chính dây dẫn điện.
Một ống bọc dây điện tráng nhôm được sử dụng để giảm tải nhiệt tiếp cận các vật liệu này trong khi vẫn cho phép bộ dây điện duy trì độ linh hoạt và đi theo đường dẫn yêu cầu trên xe.
Ống bọc sợi thủy tinh tráng nhôm có thể được sử dụng ở nhiều vị trí quản lý nhiệt trên xe.
Các ứng dụng điển hình bao gồm:
Cùng công nghệ ống bọc phản nhiệt này cũng có thể được sử dụng xung quanh ống dẫn và đường ống chất lỏng, nơi bức xạ nhiệt là vấn đề nhiệt cốt lõi.
Một ống bọc sợi thủy tinh lá nhôm thường sử dụng lớp nền sợi thủy tinh kết hợp với bề mặt phản nhiệt dựa trên lá nhôm.
Cấu tạo này mang lại vẻ ngoài kim loại sáng bóng trong khi vẫn giữ được độ linh hoạt của ống bọc dạng dệt bên dưới.
Sản phẩm hoàn thiện có thể sử dụng:
Thiết kế chính xác phụ thuộc vào đường kính, độ linh hoạt, phương pháp sản xuất và môi trường sử dụng cuối cùng theo yêu cầu.
Không phải mọi ống bọc phản quang đều sử dụng chính xác cùng một lớp kim loại.
Cấu trúc lá nhôm sử dụng một lá kim loại mỏng được liên kết hoặc cán mỏng vào lớp vải hỗ trợ. Màng nhôm hóa sử dụng một lớp màng phủ nhôm phản quang như một phần của cấu trúc bên ngoài.
Khi so sánh các cấu trúc này, người mua nên cân nhắc:
Vật liệu được chọn nên phù hợp với môi trường vận hành thực tế thay vì chỉ chọn dựa trên vẻ ngoài của bề mặt phản quang.
Không gian thường bị hạn chế trong các khoang động cơ hiện đại. Một rào cản nhiệt cồng kềnh có thể gây cản trở các giá đỡ, đầu nối, ống dẫn liền kề hoặc các bộ phận chuyển động.
Đối với các ứng dụng này, một ống bọc phản quang có cấu hình tương đối thấp có thể được ưu tiên hơn.
Một ống bọc cấu hình thấp có thể đặc biệt hữu ích khi:
Tuy nhiên, việc giảm độ dày ống bọc cũng có thể làm giảm khả năng cách nhiệt. Do đó, thiết kế cần cân bằng giữa không gian đóng gói và khả năng giảm nhiệt yêu cầu.
Các phương pháp sản xuất khác nhau có thể tạo ra các cấu hình ống bọc khác nhau.

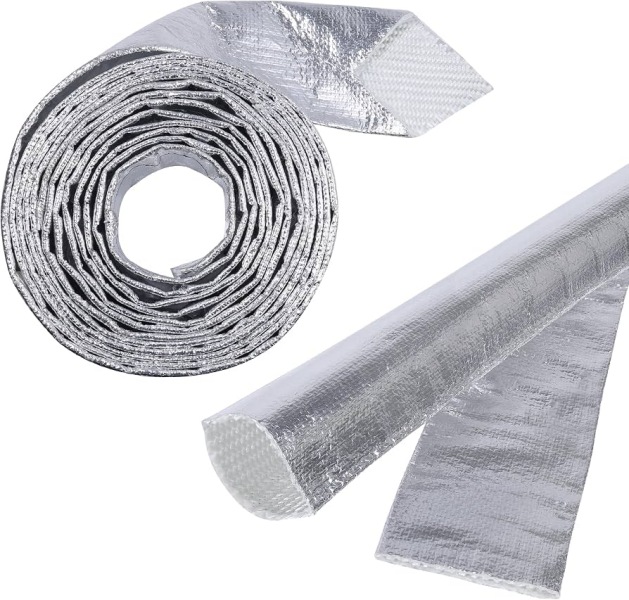

Một ống bọc hình ống cung cấp độ che phủ chu vi mà không có khe hở dọc. Nó thường được lắp đặt trước khi các đầu nối lớn được gắn vào.

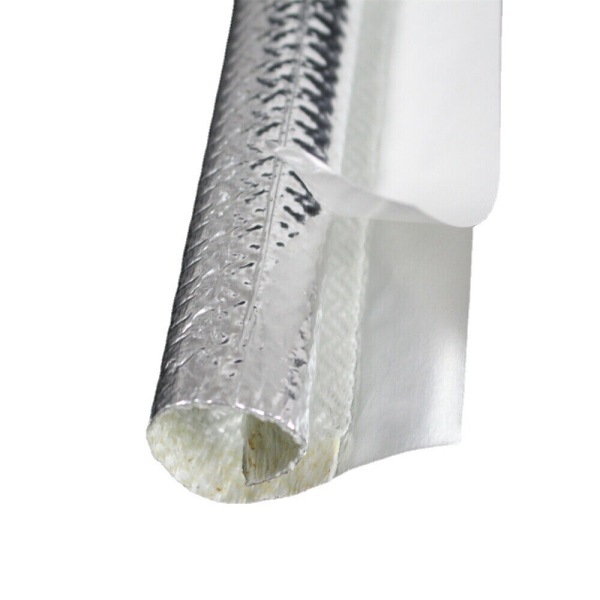

Một ống bọc khâu có thể được sản xuất từ vải nhôm hóa được tạo hình thành ống. Cách tiếp cận này mang lại sự linh hoạt về đường kính, sự kết hợp lớp và hình học tùy chỉnh.
Một lớp phản quang cũng có thể được áp dụng xung quanh một đế hình ống bằng sợi thủy tinh. Điều này có thể mang lại sự linh hoạt và cho phép kết hợp các vật liệu phản quang khác nhau với ống bọc hỗ trợ.

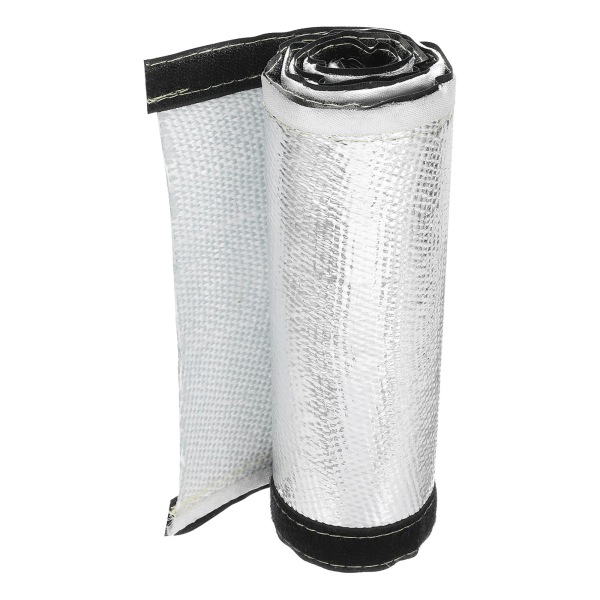

Đối với các bộ dây dẫn đã hoàn thiện, ống bọc có thể sử dụng khóa dán, nút bấm hoặc cấu trúc có thể mở khác để bộ dây dẫn không cần phải đi xuyên qua ống bọc.
Để so sánh chi tiết, hãy xem Ống bọc bảo vệ nhiệt dạng trượt so với dạng quấn cho bộ dây dẫn ô tô.
Đường kính ống bọc có ảnh hưởng trực tiếp đến việc lắp đặt và độ vừa vặn hoàn thiện.
Ống bọc phải đủ lớn để vừa với bộ dây dẫn được bảo vệ mà không bị nén quá mức, nhưng không được quá khổ đến mức nó di chuyển ra khỏi vị trí dự định.
Khi chọn đường kính, hãy cung cấp:
Đối với ống luồn dạng trượt, kích thước đầu nối đặc biệt quan trọng vì đầu nối có thể lớn hơn nhiều so với bó cáp.
Một vấn đề phổ biến về kích thước xảy ra khi bó dây có đường kính tương đối nhỏ nhưng đầu nối lại lớn hơn nhiều.
Ví dụ, thân bó dây có thể vừa với một ống luồn nhỏ gọn, nhưng đầu nối ở cuối có thể quá lớn để luồn qua nó.
Có một vài giải pháp khả thi:
Giải pháp chính xác phụ thuộc vào trình tự lắp ráp và độ vừa vặn hoàn thiện yêu cầu.
Không có giá trị khoảng hở chung nào áp dụng cho mọi sự kết hợp giữa ống xả và bó dây.
Hiệu suất nhiệt phụ thuộc vào:
Nói chung, khoảng không khí có sẵn giữa ống luồn phản xạ và bộ phận nóng nên được coi là một phần của thiết kế nhiệt.
Nếu việc lắp đặt buộc ống luồn phải tiếp xúc trực tiếp với nguồn nhiệt, có thể cần thêm lớp cách nhiệt hoặc bố trí tấm chắn khác.
Nguồn nhiệt có thể hoạt động ở mức vài trăm độ trong khi bó dây được bảo vệ phải duy trì ở nhiệt độ thấp hơn nhiều.
Đây là lý do tại sao một thông số kỹ thuật lý tưởng nên xác định cả hai:
Sự khác biệt giữa các giá trị này thể hiện thách thức về quản lý nhiệt mà ống bảo vệ phải giải quyết.
Chỉ riêng xếp hạng vật liệu của ống luồn không xác định được nhiệt độ kết quả của bó dây.
Các bó dây ô tô hiếm khi chạy theo đường thẳng hoàn hảo. Ống luồn thường phải uốn cong theo các bộ phận động cơ, vỏ hộp số và giá đỡ.
Khi đánh giá độ linh hoạt, hãy xem xét:
Ống bọc phải duy trì độ che phủ hữu ích xung quanh chỗ uốn mà không làm lộ ra các phần lớn của sợi thủy tinh hoặc bó dây bên dưới.
Bảo vệ nhiệt không phải là yêu cầu duy nhất trong lắp đặt ô tô.
Bó dây và ống bọc có thể cọ xát vào:
Chuyển động lặp đi lặp lại có thể làm hỏng các mép vải được hoàn thiện kém hoặc các lớp phản quang.
Đối với các ứng dụng có chuyển động cơ học, người mua nên đánh giá:
Ống bọc bó dây điện lắp xung quanh động cơ và hộp số có thể tiếp xúc với dầu, nước, chất làm mát, nước bắn trên đường hoặc các loại chất lỏng ô tô khác.
Sự phù hợp của ống bọc hoàn thiện không chỉ phụ thuộc vào sợi thủy tinh và nhôm mà còn vào:
Đối với các dự án OEM, khả năng kháng chất lỏng cần thiết nên được đưa vào thông số kỹ thuật thay vì mặc định rằng mọi ống bọc nhôm hóa đều có khả năng kháng giống nhau.
Hệ thống dây điện hộp số là một ứng dụng đặc biệt phù hợp cho ống bọc sợi thủy tinh phản quang vì bó dây có thể được định tuyến gần đường ống xả hoặc các nguồn nhiệt cục bộ khác.
Ngoài hiệu suất nhiệt, ống bọc bó dây hộp số có thể yêu cầu:
Để biết hướng dẫn thiết kế chi tiết hơn, hãy xem Ống bọc bảo vệ nhiệt cho bộ dây điện truyền động: Thiết kế và Yêu cầu nhiệt.
Cáp cảm biến có thể đặc biệt khó bảo vệ vì hệ thống dây điện thường cần tiếp cận các bộ phận được lắp đặt trực tiếp trong hoặc gần hệ thống xả.
Các ví dụ phổ biến bao gồm:
Ống bọc sợi thủy tinh tráng nhôm có thể bảo vệ phần cáp trong khi vẫn đảm bảo đủ độ linh hoạt để đi dây xung quanh đầu nối và điểm lắp đặt.
Đối với các cụm lắp ráp này, kích thước đầu nối và chiều dài cáp được bảo vệ cần được đưa vào RFQ.
Độ vừa vặn chính xác thường không quá chật cũng không quá lỏng.
Một ống bọc quá chật có thể:
Một ống bọc quá lỏng có thể:
Đối với sản xuất OEM, đường kính và dung sai của ống bọc nên được khớp với phạm vi kích thước thực tế của bộ dây.
Chiều dài cắt đặc biệt quan trọng khi ống bọc chỉ bảo vệ một phần xác định của bộ dây điện.
Nếu ống bọc quá ngắn, một phần của khu vực tiếp xúc nhiệt có thể vẫn không được che phủ. Nếu quá dài, nó có thể chồng lên các đầu nối, kẹp hoặc các chi tiết lắp đặt khác.
Bản vẽ sản xuất cần xác định:
Các ống bọc làm từ sợi thủy tinh sau khi cắt có thể cần xử lý đầu ống tùy thuộc vào cấu tạo và quy trình lắp ráp.
Các phương pháp hoàn thiện khả thi bao gồm:
Phương pháp phù hợp phụ thuộc vào cấu trúc ống bọc, độ linh hoạt yêu cầu và môi trường sản xuất.
Hai cấu trúc này giải quyết các vấn đề nhiệt khác nhau.
Ống bọc sợi thủy tinh tráng nhôm đặc biệt hữu ích khi việc phản xạ nhiệt bức xạ là quan trọng.
Ống bọc sợi thủy tinh phủ silicone thường được chọn khi vật liệu dệt cần lớp phủ đàn hồi và ứng dụng chú trọng đến khả năng chống chịu môi trường, tiếp xúc trực tiếp hoặc các yêu cầu cơ học khác.
Do đó, việc lựa chọn nên dựa trên cơ chế truyền nhiệt thực tế và môi trường vận hành thay vì coi hai loại vật liệu này là có thể thay thế cho nhau.
Sợi silica được sử dụng khi cần một loại vải nền chịu nhiệt độ cao hơn.
Ống bọc sợi thủy tinh tráng nhôm có thể phù hợp hơn cho nhiều ứng dụng nhiệt bức xạ trong ô tô, nơi ưu tiên độ linh hoạt, cấu hình thấp và khả năng bảo vệ phản xạ.
Cấu trúc silica có thể được cân nhắc khi môi trường nhiệt vượt quá phạm vi thực tế của các thiết kế dựa trên sợi thủy tinh thông thường.
Cấu trúc ống bọc hoàn chỉnh và các điều kiện thử nghiệm yêu cầu sẽ quyết định lựa chọn cuối cùng.
Ống bọc hình ống thông thường hoạt động tốt nhất xung quanh một bó dây hoặc cáp tương đối đồng nhất.
Nếu cụm lắp ráp bao gồm:
một tấm chắn dệt định hình có thể mang lại độ vừa vặn tốt hơn.
BSTFLEX cũng sản xuất Tấm chắn nhiệt ô tô bằng sợi thủy tinh tráng nhôm hình dạng tùy chỉnh cho các hình dạng linh kiện không thể được bao phủ hiệu quả bởi ống bọc thẳng thông thường.
Việc bảo vệ bó dây điện ô tô thường yêu cầu các kích thước và chi tiết sản xuất cụ thể theo khách hàng.
BSTFLEX có thể phát triển các ống bọc từ:
Các tùy chọn tùy chỉnh có thể bao gồm:
| Thông tin RFQThông tin | Tại sao điều đó quan trọng |
|---|---|
| Đường kính ngoài của bó dây | Xác định kích thước ống bọc |
| Chiều dài được bảo vệ | Xác định chiều dài thành phần hoàn thiện |
| Kích thước đầu nối | Xác định xem có thể lắp đặt bằng cách trượt vào hay không |
| Loại nguồn nhiệt | Xác định môi trường nhiệt |
| Nhiệt độ nguồn nhiệt | Xác định mức độ nghiêm trọng của nhiệt |
| Khoảng hở tối thiểu | Quan trọng đối với hiệu suất nhiệt bức xạ |
| Nhiệt độ bó dây tối đa | Xác định mức giảm nhiệt độ cần thiết |
| Phương pháp lắp đặt | Xác định cấu trúc dạng ống hoặc có thể tháo rời |
| Yêu cầu cơ học | Xác định các nhu cầu về độ mài mòn, độ linh hoạt và khả năng giữ |
| Tiếp xúc với chất lỏng | Giúp lựa chọn hệ thống vật liệu hoàn chỉnh |
| Số lượng hàng năm | Ảnh hưởng đến phương pháp sản xuất và dụng cụ |
| Kiểm tra bắt buộc | Xác định các yêu cầu xác nhận |
Một quy trình lựa chọn thực tế bắt đầu với năm câu hỏi:
Khi đã biết các điều kiện này, vật liệu, đường kính, cấu trúc thành ống, phương pháp đóng và chiều dài của ống bọc có thể được lựa chọn chính xác hơn.
BSTFLEX sản xuất các sản phẩm bảo vệ nhiệt phản xạ cho bó dây điện, cáp, ống dẫn và đường ống dẫn chất lỏng ô tô. Các cấu trúc hiện có bao gồm ống bọc sợi thủy tinh tráng nhôm dạng ống, ống bọc phản xạ may, ống bọc quấn, thiết kế khóa dán, ống bọc đóng bằng nút bấm, ống bọc tự đóng và tấm chắn nhiệt hình dạng tùy chỉnh.
Để xem toàn bộ phạm vi ống bọc phản xạ, hãy truy cập Ống bọc bảo vệ nhiệt tráng nhôm danh mục.
Để có lựa chọn vật liệu và thiết kế rộng hơn, hãy xem Ống bọc bảo vệ nhiệt cho bó dây điện ô tô: Vật liệu, Thiết kế và Ứng dụng.
Đối với một dự án tùy chỉnh, hãy gửi đường kính bó dây, chiều dài cần bảo vệ, kích thước đầu nối, nhiệt độ nguồn nhiệt, khoảng cách hở, nhiệt độ bó dây yêu cầu, khối lượng hàng năm và các thông số kỹ thuật của khách hàng áp dụng. BSTFLEX có thể đánh giá ứng dụng và đề xuất cấu trúc ống bọc phù hợp cho nguyên mẫu và nguồn cung cấp sản xuất.
Ống bọc sợi thủy tinh tráng nhôm là một loại ống bọc bảo vệ nhiệt linh hoạt kết hợp lớp nền dệt sợi thủy tinh với bề mặt ngoài bằng nhôm phản xạ. Nó thường được sử dụng để giảm tiếp xúc với nhiệt bức xạ xung quanh hệ thống dây điện, cáp và ống dẫn ô tô.
Có. Nó thường được sử dụng ở những nơi bó dây điện được định tuyến gần cổ góp xả, bộ tăng áp, bộ chuyển đổi xúc tác, hộp số hoặc các nguồn nhiệt bức xạ khác.
Cả hai thuật ngữ đều có thể mô tả khả năng bảo vệ nhiệt dựa trên sợi thủy tinh phản xạ, nhưng lớp phản xạ bên ngoài có thể sử dụng các cấu trúc khác nhau như lá nhôm, màng tráng nhôm hoặc vải tráng nhôm. Thông số kỹ thuật vật liệu đầy đủ nên được xem xét thay vì chỉ dựa vào tên sản phẩm.
Ống bọc tráng nhôm phản xạ chủ yếu hữu ích để bảo vệ nhiệt bức xạ. Nếu ống bọc tiếp xúc trực tiếp với bề mặt rất nóng, nhiệt dẫn trở nên quan trọng hơn và có thể cần thêm lớp cách nhiệt hoặc một phương pháp bảo vệ khác.
Đo đường kính ngoài bình thường và tối đa của bó dây điện và xem xét kích thước đầu nối, điểm phân nhánh và phương pháp lắp đặt. Ống bọc phải vừa vặn mà không bị nén quá mức trong khi vẫn được kiểm soát xung quanh phần được bảo vệ.
Có, nếu sử dụng cấu trúc quấn, khóa dán, đóng bằng nút bấm hoặc tự đóng. Một ống bọc dạng ống thông thường thường cần được lắp đặt trước khi gắn các đầu nối lớn.
Có. BSTFLEX có thể sản xuất các ống bọc cắt theo chiều dài và các thành phần tùy chỉnh theo bản vẽ, kích thước hoặc mẫu.
Có. Các thiết kế nhiều lớp có thể kết hợp bề mặt ngoài phản xạ với các lớp dệt hoặc cách nhiệt bổ sung ở những nơi cần tách nhiệt lớn hơn.
Gửi đường kính bó dây, chiều dài cần bảo vệ, kích thước đầu nối, nhiệt độ nguồn nhiệt, khoảng cách hở tối thiểu, nhiệt độ bó dây tối đa cho phép, phương pháp lắp đặt, thông số kỹ thuật kiểm tra yêu cầu và số lượng hàng năm ước tính.
