ID so với OD của ống dẫn khí nóng: Cách đo ống dẫn 60mm, 65mm, 75mm và 90mm

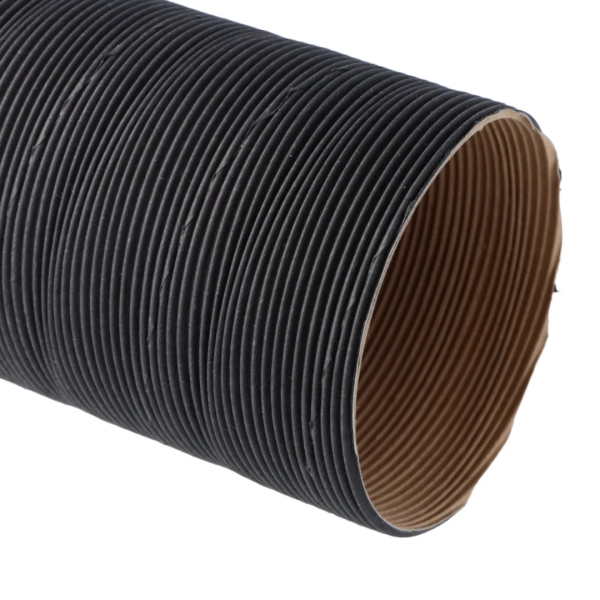

ID và OD trong ống dẫn khí nóng nghĩa là gì?

ID có nghĩa là đường kính trong. Đó là đường dẫn khí bên trong của ống dẫn. Trong các hệ thống máy sưởi, ID thường là phép đo quan trọng nhất vì nó quyết định liệu ống dẫn có khớp với đầu ra của máy sưởi, lỗ thông hơi, bộ giảm tốc, nhánh chữ Y hoặc bộ chuyển đổi hay không.

OD có nghĩa là đường kính ngoài. Đó là đường kính bên ngoài của toàn bộ ống dẫn. OD bao gồm thành ống và bất kỳ lớp bề mặt bên ngoài nào. Đối với ống dẫn khí nóng cách nhiệt, OD cũng bao gồm lớp cách nhiệt, vì vậy đường kính ngoài có thể lớn hơn nhiều so với kích thước đường dẫn khí.

Tại sao ống dẫn khí nóng 60mm và 65mm thường bị nhầm lẫn

Sự nhầm lẫn về kích thước 60mm và 65mm thường xảy ra do người mua đo các phần khác nhau của ống dẫn. Một ống dẫn có thể có đường dẫn khí bên trong gần bằng 60mm trong khi thân bên ngoài lớn hơn do độ dày thành ống, hình dạng xoắn ốc, lớp ngoài hoặc bề mặt bảo vệ. Nếu người mua đo bên ngoài và gọi đó là 65mm, nhưng nhà cung cấp báo giá đường kính trong 65mm, thì sản phẩm cuối cùng có thể quá lớn so với đầu ra máy sưởi ban đầu.

Vì lý do này, tất cả các đơn đặt hàng B2B nên nêu rõ kích thước là ID hay OD. Khi ống dẫn kết nối với đầu ra máy sưởi, bộ giảm tốc, bộ chuyển đổi hoặc lưới tản nhiệt, trước tiên cần xác nhận ID. Khi ống dẫn đi qua lỗ, tấm, kẹp hoặc không gian tủ hẹp, cũng cần kiểm tra OD.

Cách đo ống dẫn máy sưởi chính xác

Phép đo chính xác nên bắt đầu từ điểm kết nối, không phải từ tên sản phẩm. Sử dụng thước kẹp hoặc thước đo chính xác nếu có thể. Nếu bạn chỉ có ống cũ, hãy đo cả đường kính trong và đường kính ngoài, sau đó gửi ảnh cho nhà cung cấp.

Các kích thước ống dẫn máy sưởi phổ biến và lưu ý về đo lường

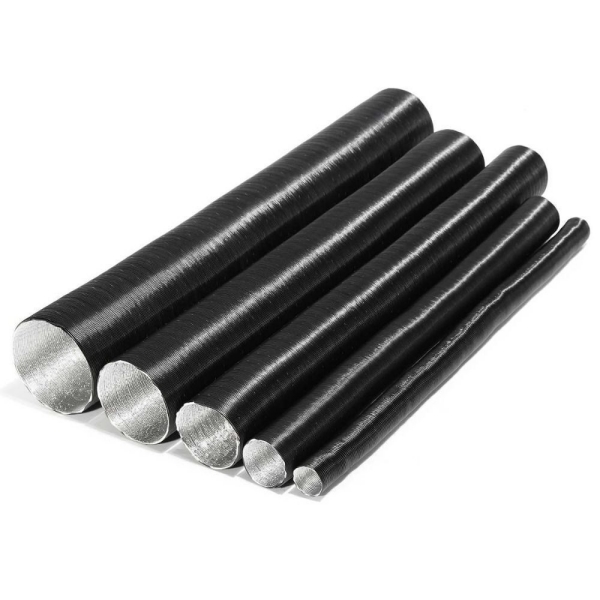

Các kích thước ống dẫn khí nóng phổ biến bao gồm 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm và 102mm. Một số kích thước là đường kính trong thực tế, trong khi những kích thước khác có thể được người mua sử dụng như mô tả đường kính ngoài. Luôn xác nhận cơ sở đo lường trước khi báo giá.

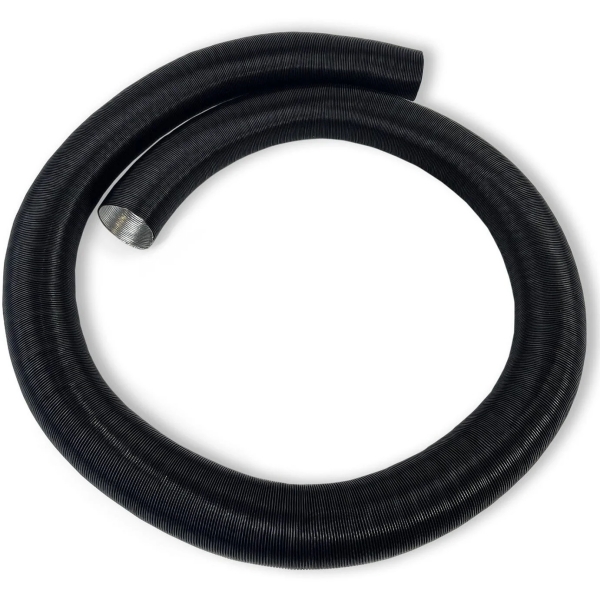

Ống dẫn khí nóng 60mm: Những điều cần kiểm tra

Ống dẫn khí nóng 60mm là một trong những kích thước ống dẫn khí ấm phổ biến nhất cho các hệ thống lắp đặt máy sưởi diesel nhỏ gọn. Nó được sử dụng rộng rãi trong xe tải, xe RV, thuyền nhỏ, cabin và các hệ thống sưởi phụ trợ. Khi đặt hàng ống dẫn 60mm, hãy xác nhận xem 60mm là đường kính trong của ống, đường kính ngoài của đầu nối hay kích thước danh nghĩa mà người mua sử dụng.

• Đo cửa xả máy sưởi và đường kính trong (ID) của ống dẫn gốc.
• Kiểm tra xem lưới tản nhiệt cửa xả có sử dụng đầu nối 60mm hay không.
• Xác nhận xem ống dẫn là loại tiêu chuẩn, APK, PAP hay cấu trúc cách nhiệt.
• Đối với ống dẫn cách nhiệt, hãy xác nhận đường kính ngoài (OD) cuối cùng sau khi cách nhiệt.

Ống dẫn khí nóng 65mm: Tại sao kích thước này cần xác nhận cẩn thận

Ống dẫn khí nóng 65mm thường là nguồn gốc gây nhầm lẫn. Trong một số cuộc hội thoại mua hàng, 65mm có thể mô tả đường kính ngoài của một ống có đường dẫn khí bên trong nhỏ hơn. Trong các trường hợp khác, đó có thể là kích thước đầu nối thực tế hoặc đường kính trong (ID) của ống dẫn đặc biệt. Nhà cung cấp không nên tự ý suy đoán ý nghĩa mà không có xác nhận.

Nếu người mua yêu cầu ống dẫn 65mm, phản hồi an toàn nhất là yêu cầu ảnh, mẫu gốc, số đo cửa xả máy sưởi và làm rõ đường kính trong (ID) hoặc đường kính ngoài (OD). Điều này giúp tránh việc cung cấp ống dẫn quá lớn hoặc quá nhỏ so với hệ thống máy sưởi.

Ống dẫn khí nóng 75mm: Khả năng tương thích với cửa xả và bộ giảm tốc

Ống dẫn khí nóng 75mm thường được sử dụng cho các hệ thống khí ấm cỡ trung bình trong xe RV, xe tải, xe tải nhỏ, thuyền và bộ dụng cụ máy sưởi. Nó có thể kết nối với lưới tản nhiệt cửa xả, đầu nối nhánh, bộ giảm tốc và bộ chuyển đổi. Vì các hệ thống 75mm thường sử dụng nhiều phụ kiện hơn, người mua nên xác nhận tất cả các bộ phận kết nối trước khi đặt hàng.

Ví dụ, nếu ống dẫn kết nối với bộ giảm tốc từ 90mm xuống 75mm, cả hai phía của bộ giảm tốc đều phải được kiểm tra. Nếu ống dẫn quá cứng hoặc quá dày ở thành ống, việc lắp đặt có thể trở nên khó khăn ngay cả khi đường kính trong (ID) danh nghĩa là chính xác.

Ống dẫn máy sưởi diesel 90mm: Không gian và lộ trình uốn cong rất quan trọng

Ống dẫn máy sưởi diesel 90mm được sử dụng cho các hệ thống khí ấm lớn hơn, cabin tàu biển, xe RV và các bố trí máy sưởi có lưu lượng khí cao. Vì thân ống dẫn lớn hơn, không gian định tuyến trở nên quan trọng hơn. Nếu thêm lớp cách nhiệt, đường kính ngoài cuối cùng có thể cần khoảng trống lớn hơn nữa.

• Xác nhận đường kính trong (ID) của cửa xả máy sưởi và kích thước của lỗ thông hơi hoặc đầu nối nhánh.
• Kiểm tra xem lộ trình có đủ chỗ cho ống dẫn lớn hơn không.
• Xác nhận bán kính uốn cong và tránh nén quá mức.
• Đối với ống dẫn 90mm cách nhiệt, hãy kiểm tra đường kính ngoài cuối cùng trước khi sản xuất.

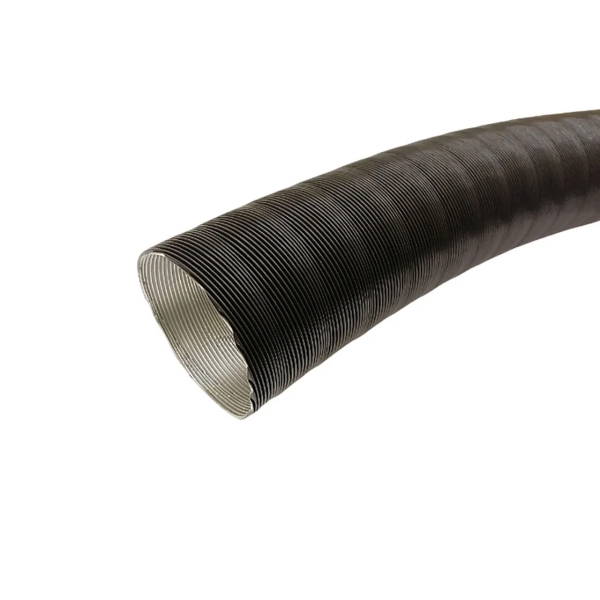

Đường kính trong (ID) so với đường kính ngoài (OD) đối với ống dẫn máy sưởi cách nhiệt

Ống dẫn máy sưởi cách nhiệt đòi hỏi sự chú ý đặc biệt vì lớp cách nhiệt làm thay đổi đường kính ngoài nhưng không làm thay đổi đường dẫn khí bên trong nếu đường kính trong (ID) của ống cơ sở vẫn giữ nguyên. Một sản phẩm ống dẫn cách nhiệt 60mm vẫn có thể có đường dẫn khí 60mm, nhưng đường kính ngoài (OD) cuối cùng có thể lớn hơn nhiều tùy thuộc vào độ dày của lớp cách nhiệt.

Cách các bộ giảm tốc, bộ chuyển đổi và nhánh chữ Y ảnh hưởng đến việc chọn kích thước

Ống dẫn máy sưởi hiếm khi được lắp đặt đơn lẻ. Nó thường kết nối với các bộ giảm tốc, bộ chuyển đổi, nhánh chữ Y, lưới thoát khí và kẹp. Các thành phần này có thể làm thay đổi kích thước ống dẫn cần thiết. Người mua có thể có đầu ra máy sưởi 90mm nhưng đầu ra cabin 75mm sau bộ giảm tốc, hoặc đường nhánh 60mm sau một ống dẫn chính lớn hơn.

Thông tin đo lường tốt nhất để gửi khi yêu cầu báo giá

Đối với ống dẫn máy sưởi tùy chỉnh, hình ảnh và số đo giúp giảm thiểu sai sót. Một báo giá rõ ràng nên bao gồm ID, OD, chiều dài, cấu trúc, ứng dụng và chi tiết đóng gói.

• Đường kính trong cần thiết của đường dẫn khí
• Đường kính ngoài của ống dẫn hiện có, nếu có
• Số đo đầu ra máy sưởi
• Số đo lưới thoát khí, bộ giảm tốc hoặc bộ chuyển đổi
• Chiều dài ống dẫn cần thiết hoặc chiều dài cuộn
• Cấu trúc vật liệu: APK, PAP, lá nhôm hoặc ống dẫn cách nhiệt
• Liệu có cần cách nhiệt hay không và giới hạn đường kính ngoài cuối cùng
• Ứng dụng: xe van, xe RV, tàu thuyền, xe tải, cabin hoặc bộ máy sưởi OEM
• Đóng gói: cuộn lớn, cắt theo chiều dài, nhãn riêng hoặc đóng gói bộ OEM
• Hình ảnh, bản vẽ hoặc mẫu gốc nếu có

Các sai lầm phổ biến khi mua hàng

Hầu hết các sai lầm về kích thước ống dẫn máy sưởi đều xuất phát từ ngôn ngữ đo lường không rõ ràng. Các thuật ngữ như 60mm, 65mm, 75mm và 90mm chỉ hữu ích khi người mua xác nhận con số đó đề cập đến ID, OD hay kích thước đầu nối.

• Sử dụng OD làm kích thước đặt hàng: điều này có thể dẫn đến ID ống dẫn không vừa với đầu ra của máy sưởi.
• Không đo lưới tản nhiệt đầu ra: đầu ra của máy sưởi và lỗ thông hơi cuối cùng có thể sử dụng các kích thước khác nhau.
• Quên bộ giảm tốc và bộ chuyển đổi: các bộ phận này có thể thay đổi kích thước ống cần thiết.
• Bỏ qua đường kính ngoài (OD) có cách nhiệt: lớp cách nhiệt làm tăng đường kính ngoài cuối cùng và có thể ảnh hưởng đến khoảng trống lắp đặt.
• Chỉ đặt hàng theo mẫu máy sưởi: bộ lắp đặt và các bộ phận kết nối có thể khác nhau.
• Không cung cấp hình ảnh: hình ảnh giúp xác định xem ống vừa với bên ngoài hay bên trong đầu nối.

Sử dụng cùng với các sản phẩm BSTFLEX liên quan

Việc đo lường ống dẫn chính xác rất quan trọng đối với tất cả các sản phẩm ống dẫn khí nóng và bảo vệ nhiệt. Các trang liên quan này hỗ trợ cùng một nhóm sản phẩm C11 và nên được liên kết với nhau.

• Ống bảo vệ nhiệt nhôm hóa và ống dẫn khí nóng cho ống dẫn APK, ống dẫn PAP, ống dẫn máy sưởi và các sản phẩm ống bảo vệ nhiệt.
• Kích thước ống dẫn máy sưởi dầu cho lựa chọn kích thước 50mm, 60mm, 75mm, 80mm, 90mm và 100mm.
• Nhà sản xuất ống dẫn khí nóng APK cho ống dẫn APK tùy chỉnh, cung cấp số lượng lớn và ống dẫn máy sưởi OEM.
• Ống dẫn máy sưởi dầu cách nhiệt cho ống bọc cách nhiệt máy sưởi và ống dẫn APK cách nhiệt.
• Ống nhôm lá gấp nếp cho việc dẫn khí linh hoạt và bảo vệ ống dẫn phản xạ nhiệt.

Kết luận

ID và OD của ống dẫn máy sưởi không giống nhau. ID kiểm soát đường dẫn khí bên trong và phải khớp với đầu ra máy sưởi, bộ chuyển đổi, bộ giảm tốc hoặc lưới tản nhiệt đầu ra. OD kiểm soát khoảng trống bên ngoài và trở nên đặc biệt quan trọng khi ống dẫn đi qua các bảng điều khiển, tủ hoặc các tuyến đường có cách nhiệt.

Đối với các kích thước như 60mm, 65mm, 75mm và 90mm, luôn xác nhận xem con số đó đề cập đến đường kính trong, đường kính ngoài hay kích thước đầu nối. BSTFLEX có thể sản xuất ống dẫn máy sưởi tùy chỉnh theo các số đo, cấu trúc vật liệu, yêu cầu cách nhiệt và phương pháp đóng gói đã xác nhận.
