Đường ống xuống turbo là một trong những bộ phận nóng nhất trong hệ thống xả tăng áp. Nằm ngay sau cửa xả của bộ tăng áp, đường ống xuống truyền năng lượng nhiệt đáng kể qua khoang động cơ và có thể ảnh hưởng đến hệ thống dây điện, ống mềm, cảm biến, các bộ phận nạp và các cấu trúc xung quanh gần đó.

Một tấm vọc cách nhiệt đường ống xuống turbo được lựa chọn đúng cách giúp giảm thiểu việc tiếp xúc với nhiệt bức xạ và cải thiện khả năng quản lý nhiệt xung quanh các bộ phận xả nhiệt độ cao.

Tuy nhiên, việc chọn vật liệu bọc ống xả chính xác đòi hỏi nhiều hơn là chỉ chọn con số nhiệt độ cao nhất. Nhiệt độ vận hành thực tế, thiết kế đường ống, môi trường lắp đặt và các yêu cầu bảo dưỡng đều cần được xem xét.

BSTFLEX sản xuất Vật liệu bọc cách nhiệt ống xả và cổ góp cho các ứng dụng bảo vệ nhiệt ống xả ô tô, đua xe, xe máy, động cơ diesel và công nghiệp.

Tại sao đường ống xuống turbo cần bảo vệ nhiệt

Hệ thống xả tăng áp sinh ra nhiệt lượng tập trung quanh:

• cửa xả turbo;

• đường ống xuống;

• cổ góp xả;

• đường ống phía khí nóng;

• khu vực bộ chuyển đổi xúc tác.

Nhiệt lượng này có thể ảnh hưởng đến các bộ phận lân cận bao gồm:

• bó dây điện;

• ống cao su;

• đường ống phanh;

• các chi tiết nhựa;

• hệ thống nạp;

• lớp cách nhiệt khoang động cơ.

Không giống như ống xả truyền thống nằm ở vị trí xa hơn các bộ phận nhạy cảm, đường ống xuống turbo thường được lắp đặt trong không gian rất hạn chế.

Vì lý do này, nhiều ứng dụng hiệu suất cao và OEM sử dụng vật liệu bọc cách nhiệt đường ống xuống để kiểm soát sự truyền nhiệt.

Mục đích của việc bọc ống xả là quản lý nhiệt. Nó không được thiết kế để sửa chữa các vết nứt ống xả, rò rỉ hoặc các bộ phận bị hỏng.

Cách chọn vật liệu bọc cách nhiệt đường ống xuống turbo phù hợp

Các hệ thống xả khác nhau đòi hỏi các vật liệu cách nhiệt khác nhau.

Các lựa chọn phổ biến nhất bao gồm:

• Vật liệu bọc ống xả sợi thủy tinh

• Vật liệu bọc ống xả titan

• Vật liệu bọc ống xả silica

Mỗi vật liệu có các đặc tính khác nhau.

Phương pháp lựa chọn đơn giản hóa:

Vật liệu bọc ống xả sợi thủy tinh

Thích hợp cho việc cách nhiệt ống xả nói chung khi các yêu cầu về nhiệt độ ở mức vừa phải.

Vật liệu bọc ống xả titan

Thích hợp cho các hệ thống xả hiệu suất cao đòi hỏi khả năng chịu nhiệt độ cao hơn và độ bền tuyệt vời.

Vật liệu bọc ống xả silica

Được thiết kế cho các ứng dụng ống xả ở nhiệt độ cực cao, nơi yêu cầu bảo vệ nhiệt bổ sung.

Luôn phải chọn vật liệu phù hợp theo môi trường xả thực tế.

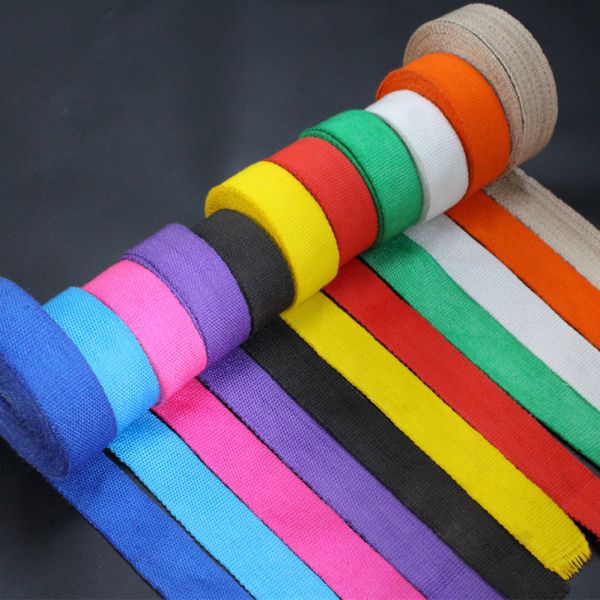

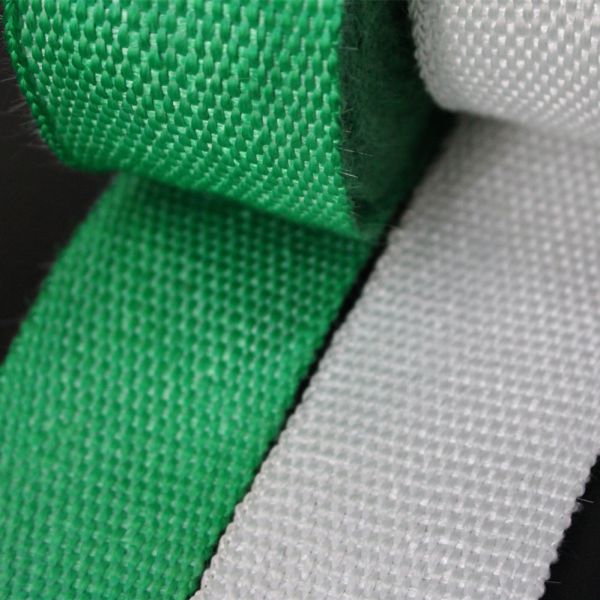

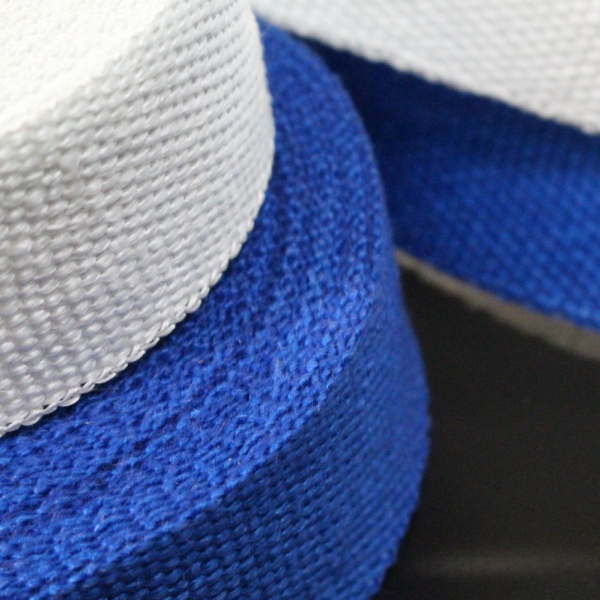

Vải quấn ống xả sợi thủy tinh cho ống xuống turbo

Vải quấn ống xả sợi thủy tinh được sử dụng rộng rãi vì nó mang lại sự cân bằng thiết thực giữa hiệu suất nhiệt, độ linh hoạt và chi phí.

Nó có thể phù hợp cho ống xuống turbo khi:

• nhiệt độ khí xả nằm trong giới hạn chịu đựng của vật liệu;

• xe chủ yếu được sử dụng để lái trên đường phố;

• khoang động cơ có khoảng sáng nhiệt đủ;

• không mong đợi các điều kiện đua xe khắc nghiệt.

Vải quấn sợi thủy tinh dễ dàng lắp đặt xung quanh:

• các đoạn ống xuống thẳng;

• ống xả lớn hơn;

• các khúc uốn vừa phải.

BSTFLEX cung cấp Fiberglass Exhaust Wrap cho các ứng dụng ống xả ô tô và công nghiệp.

Đối với các ứng dụng turbo tiêu chuẩn, sợi thủy tinh có thể mang lại hiệu quả giảm nhiệt mà không cần nâng cấp vật liệu không cần thiết.

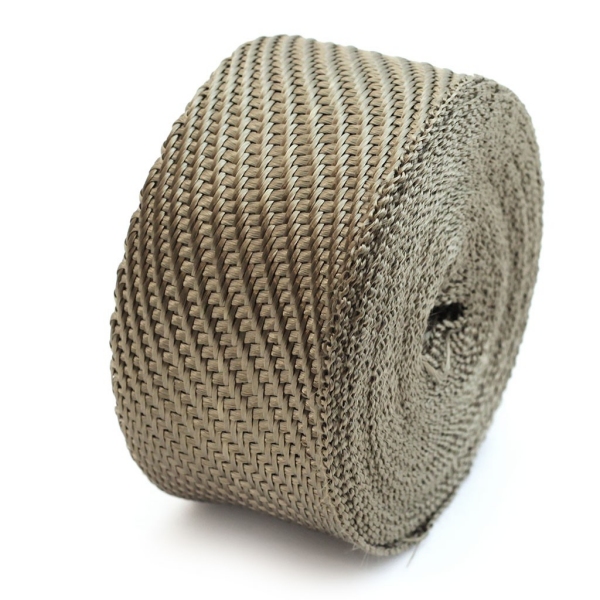

Vải quấn ống xả titan cho ống xuống turbo

Titanium Exhaust Wrap thường được chọn cho các hệ thống xả hiệu suất cao.

Nó được sử dụng rộng rãi trên:

• ống xuống turbo;

• cổ góp xả;

• xe hiệu suất cao;

• hệ thống xả đua;

• hệ thống xả mô tô.

So với vải quấn sợi thủy tinh tiêu chuẩn, vải quấn ống xả titan thường được chọn khi người mua yêu cầu:

• khả năng chịu nhiệt cao hơn;

• hiệu suất chu kỳ nhiệt tuyệt vời;

• cấu trúc dệt bền bỉ;

• vẻ ngoài cao cấp.

BSTFLEX sản xuất Black Titanium Exhaust Pipe Wrap cho các ứng dụng yêu cầu cách nhiệt ống xả nhiệt độ cao.

Các ứng dụng tiêu biểu bao gồm:

• ống xuống turbo;

• ống góp xả;

• cổ góp;

• các thành phần xả phía nóng.

Vải quấn ống xả silica cho nhiệt độ turbo cực cao

Một số hệ thống tăng áp hoạt động dưới tải trọng nhiệt cực kỳ cao.

Ví dụ bao gồm:

• động cơ đua;

• các ứng dụng áp suất tăng áp cao;

• xe chạy sức bền;

• động cơ diesel hạng nặng;

• hệ thống tăng áp công nghiệp.

Đối với các môi trường này, băng quấn ống xả silica cung cấp một tùy chọn bảo vệ nhiệt độ cao hơn.

Băng quấn silica thường được chọn cho:

• cổ góp tăng áp;

• ống xuống nhiệt độ cực cao;

• hệ thống xả có khoảng sáng gầm hạn chế;

• các ứng dụng yêu cầu biên độ nhiệt bổ sung.

BSTFLEX sản xuất High Temperature Inferno Header Exhaust Heat Wrap cho các môi trường ống xả nhiệt độ cao.

Băng quấn ống xả bằng sợi thủy tinh so với titan so với silica

Vật liệu tốt nhất phụ thuộc vào:

• nhiệt độ ống xả;

• không gian lắp đặt;

• mục đích sử dụng xe;

• tuổi thọ dịch vụ yêu cầu;

• yêu cầu bảo dưỡng.

Mức định mức nhiệt độ cao hơn không phải lúc nào cũng là lựa chọn tốt nhất nếu ứng dụng không yêu cầu điều đó.

Các cân nhắc khi lắp đặt băng quấn nhiệt ống xuống tăng áp

Ống xuống turbo thường có hình học phức tạp.

Trước khi lắp đặt, hãy xem xét:

Đường kính ống

Các ống lớn hơn đòi hỏi nhiều vật liệu bọc hơn vì chu vi lớn hơn.

Chiều dài ống

Các ống xuống dài hơn đòi hỏi các cuộn dài hơn.

Đoạn uốn cong

Các đoạn uốn cong tiêu thụ nhiều vật liệu hơn các đoạn thẳng.

Khoảng sáng gầm và khe hở

Kiểm tra khoảng cách giữa ống được bọc và:

• dây điện;

• ống mềm;

• cảm biến;

• tấm thân xe;

• các bộ phận chuyển động.

Cố định

Các ứng dụng nhiệt độ cao thường đòi hỏi cố định chắc chắn bằng dây buộc kim loại hoặc kẹp phù hợp.

BSTFLEX có thể cung cấp vải bọc ống xả cùng với các phụ kiện cố định phù hợp cho các yêu cầu của OEM và nhà phân phối.

Vải bọc nhiệt ống xuống turbo bản 1 inch so với 2 inch

Chiều rộng vải bọc ảnh hưởng đến cả việc lắp đặt và mức tiêu thụ vật liệu.

Vải bọc ống xả 1 inch

Được khuyên dùng cho:

• các đoạn uốn hẹp;

• đường ống turbo phức tạp;

• ống có đường kính nhỏ hơn;

• không gian lắp đặt hạn chế.

Ưu điểm:

• định vị dễ dàng hơn;

• độ linh hoạt tốt hơn xung quanh các khúc cua.

Vải bọc ống xả 2 inch

Được khuyên dùng cho:

• các ống xuống lớn hơn;

• các đoạn ống thẳng;

• lắp đặt nhanh hơn.

Ưu điểm:

• ít vòng xoắn hơn;

• bao phủ nhanh hơn.

Chiều rộng chính xác phụ thuộc vào hình học thực tế của ống xuống.

Tôi cần bao nhiêu vải bọc nhiệt ống xuống turbo?

Số lượng cần thiết phụ thuộc vào:

• đường kính ngoài của ống;

• chiều dài ống;

• chiều rộng lớp quấn;

• độ chồng mí;

• số lượng khúc uốn.

Một đoạn ống thẳng yêu cầu ít vật liệu hơn ống xuống turbo phức tạp có nhiều khúc cua.

Để được hướng dẫn tính toán, hãy xem:

Tôi cần bao nhiêu vật liệu cách nhiệt ống xả? Máy tính tính toán vật liệu cách nhiệt ống xả và hướng dẫn chọn kích thước

Đối với các dự án OEM, BSTFLEX có thể tính toán lượng vật liệu ước tính dựa trên:

• bản vẽ;

• kích thước ống;

• mẫu;

• số lượng sản xuất hàng năm.

Vật liệu quấn cách nhiệt ống xuống turbo so với chăn cách nhiệt turbo

Vật liệu quấn ống xuống turbo và chăn cách nhiệt turbo bảo vệ các khu vực khác nhau.

Chăn cách nhiệt turbo được lắp đặt xung quanh vỏ bộ tăng áp.

Vật liệu quấn cách nhiệt ống xuống được lắp đặt xung quanh ống xả sau bộ tăng áp.

Trong một số ứng dụng hiệu suất cao, cả hai giải pháp có thể được sử dụng kết hợp với nhau:

• chăn cách nhiệt turbo để giữ nhiệt cho vỏ tuabin;

• vật liệu quấn ống xả để cách nhiệt cho ống phía hạ lưu.

Sự kết hợp chính xác phụ thuộc vào bố cục nhiệt của hệ thống động cơ.

Vật liệu quấn cách nhiệt ống xuống turbo so với tấm chắn nhiệt

Vật liệu quấn ống xả và tấm chắn nhiệt bằng kim loại giải quyết các vấn đề về nhiệt theo những cách khác nhau.

Vật liệu quấn ống xả

Ưu điểm:

• ôm sát hình dạng ống phức tạp;

• yêu cầu không gian lắp đặt hạn chế;

• cung cấp lớp cách nhiệt trực tiếp xung quanh ống.

Tấm chắn nhiệt

Ưu điểm:

• tạo ra khoảng trống không khí;

• chặn nhiệt bức xạ định hướng;

• cho phép kiểm tra và tháo lắp dễ dàng hơn.

Một số ứng dụng có thể yêu cầu sự kết hợp của:

• vật liệu quấn ống xả;

• tấm chắn nhiệt phản xạ;

• chăn cách nhiệt tháo lắp được.

Có phải mọi ống xuống turbo đều nên được quấn cách nhiệt không?

Không.

Giải pháp nhiệt phù hợp phụ thuộc vào:

• nhiệt độ khí xả;

• vật liệu ống;

• các linh kiện xung quanh;

• mục đích sử dụng phương tiện;

• yêu cầu bảo trì.

Một chiếc xe đường phố có khoảng sáng gầm xe đủ lớn có thể không cần mức độ cách nhiệt giống như xe đua hoặc động cơ công nghiệp.

Mục tiêu là quản lý nhiệt có kiểm soát, chứ không phải độ dày cách nhiệt tối đa.

Nhà sản xuất băng quấn nhiệt ống xuống turbo OEM

BSTFLEX cung cấp các sản phẩm cách nhiệt ống xả nhiệt độ cao cho:

• các nhà sản xuất ô tô;

• nhà cung cấp thiết bị đua xe;

• thương hiệu xe máy;

• nhà sản xuất thiết bị động cơ diesel;

• công ty thiết bị công nghiệp;

• nhà phân phối thiết bị chống cháy.

Các tùy chọn có sẵn bao gồm:

• vật liệu bọc ống xả sợi thủy tinh;

• vật liệu bọc ống xả titan;

• vật liệu bọc ống xả silica;

• chiều rộng tùy chỉnh;

• chiều dài cuộn theo yêu cầu;

• cuộn lớn;

• đóng gói nhãn riêng;

• cung cấp OEM.

Khách hàng có thể cung cấp:

• bản vẽ ống xả;

• kích thước ống;

• yêu cầu nhiệt độ;

• điều kiện ứng dụng.

BSTFLEX có thể đề xuất một cấu trúc băng quấn ống xả phù hợp cho môi trường nhiệt độ cụ thể.

Khám phá toàn bộ dòng sản phẩm băng quấn nhiệt ống xả và cổ góp BSTFLEX.

Các câu hỏi thường gặp

Băng quấn nhiệt ống xuống turbo nào là tốt nhất?

Chất liệu tốt nhất phụ thuộc vào nhiệt độ hoạt động và yêu cầu ứng dụng. Sợi thủy tinh phù hợp cho nhiều ứng dụng chung, băng quấn ống xả titan thường được sử dụng cho các hệ thống hiệu suất cao, và băng quấn ống xả silica được chọn cho nhiệt độ khắc nghiệt.

Có thể sử dụng băng quấn ống xả bằng sợi thủy tinh cho ống xuống turbo không?

Có, khi nhiệt độ hoạt động nằm trong giới hạn chịu nhiệt của vật liệu sợi thủy tinh.

Băng quấn ống xả titan có phù hợp cho hệ thống turbo không?

Có. Băng quấn ống xả titan được sử dụng rộng rãi cho các ống xuống turbo, cổ góp và hệ thống ống xả hiệu suất cao.

Khi nào tôi nên sử dụng băng quấn ống xả silica?

Nên cân nhắc sử dụng băng quấn ống xả silica khi hệ thống ống xả trải qua nhiệt độ cực cao hoặc cần thêm lớp bảo vệ nhiệt.

Tôi có nên quấn toàn bộ ống xuống không?

Không phải lúc nào cũng vậy. Phạm vi cần quấn phụ thuộc vào các khu vực nhạy cảm với nhiệt, sự phân bố nhiệt độ và yêu cầu sử dụng.

Tôi nên sử dụng băng quấn ống xả rộng bao nhiêu cho ống xuống của turbo?

Băng quấn một inch hữu ích cho các khúc cua phức tạp, trong khi băng quấn hai inch thường được chọn cho các ống xuống lớn hơn và thẳng hơn.

BSTFLEX có thể cung cấp băng quấn nhiệt ống xuống turbo theo yêu cầu không?

Có. BSTFLEX hỗ trợ các yêu cầu về chiều rộng, chiều dài cuộn, bao bì và nguồn cung ứng OEM theo yêu cầu riêng.
