Tấm chắn nhiệt bộ tăng áp dập khuôn

BSTFLEX sản xuất các tấm chắn nhiệt dập khuôn cho bộ tăng áp trong hệ thống tăng áp ô tô và công nghiệp. Mỗi tấm chắn kim loại được tạo hình dựa trên không gian có sẵn, các điểm lắp đặt và các bộ phận cần được bảo vệ. Hãy gửi bản vẽ, mẫu hoặc ảnh lắp đặt để chúng tôi xem xét hình dạng, vật liệu và phương pháp lắp đặt cho dự án của bạn.

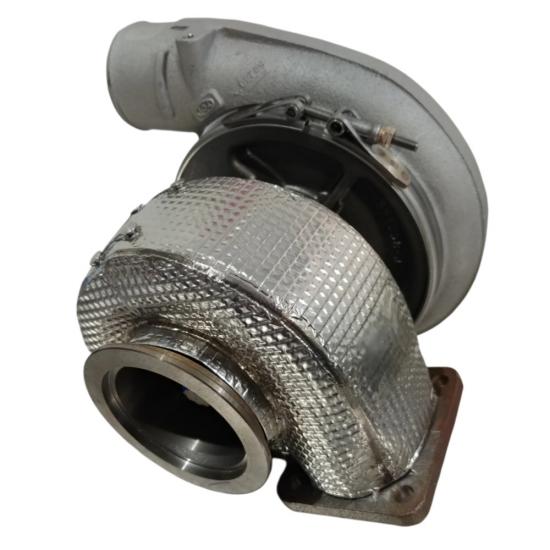

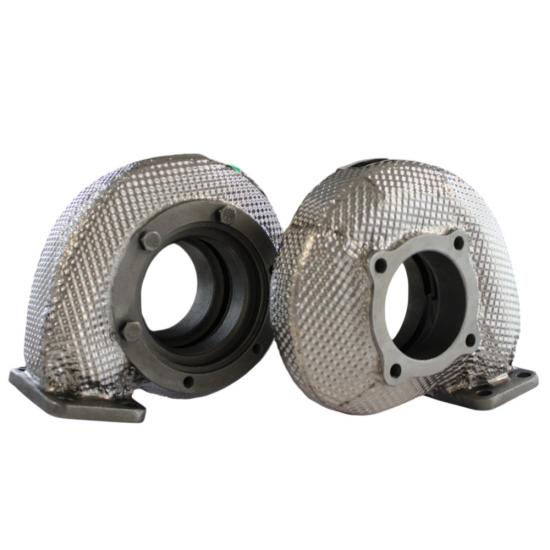

Tấm chắn kim loại được tạo hình phù hợp với việc lắp đặt bộ tăng áp.

Bộ tăng áp nằm gần các ống dẫn, dây điện, cảm biến và các tấm thân xe. Một tấm chắn cứng tạo ra một rào cản nhất định giữa các bộ phận này và vỏ tuabin hoặc các thiết bị ống xả gần đó. Hiệu suất của nó phụ thuộc vào hình dạng lắp đặt, bao gồm độ che phủ, khoảng cách, luồng không khí và cách nhiệt có thể truyền qua các điểm lắp đặt.

Chúng ta có thể phát triển một biên dạng dập với các gân định hình hoặc các khu vực dập nổi ở những nơi thiết kế yêu cầu độ cứng bổ sung. Các lỗ và hình dạng cạnh có thể được lên kế hoạch xung quanh cửa hút và cửa xả tuabin, phần cứng van xả khí thải, bộ truyền động, cảm biến và lối tiếp cận bảo dưỡng. Thiết kế cuối cùng cũng phải chừa chỗ cho sự giãn nở nhiệt và tránh tiếp xúc với các bộ phận chuyển động hoặc nhạy cảm với nhiệt.

Các phương án xây dựng cho các dự án OEM

Mác vật liệu, độ dày tấm, khả năng cách điện, dung sai và hiệu suất nhiệt độ được quy định dựa trên ứng dụng cụ thể. Chỉ riêng mác kim loại hoặc nhiệt độ thử nghiệm không đủ để xác định nhiệt độ đạt được ở phía được bảo vệ của tấm chắn đã lắp đặt.

Nơi có thể sử dụng tấm chắn

• Vỏ tuabin tăng áp và các bộ phận phía nóng liền kề
• Khoang động cơ có không gian hạn chế xung quanh các ống dẫn, dây cáp hoặc cảm biến.
• Cửa thoát khí thải turbo và các tấm thân xe hoặc thiết bị gần đó
• Các cụm động cơ OEM, chương trình thay thế và lắp đặt turbo theo yêu cầu.

Từ mẫu thử đến sản phẩm hoàn chỉnh

Đối với một bộ phận mới, trước tiên chúng tôi kiểm tra nguồn nhiệt, các bộ phận cần được bảo vệ và không gian có sẵn cho tấm chắn kim loại. Sau đó, chúng tôi xem xét bản vẽ hoặc mẫu để đảm bảo hình dạng, lắp ráp, độ an toàn của cạnh và khả năng kiểm tra lặp lại. Độ vừa vặn và hiệu suất tản nhiệt của nguyên mẫu cần được kiểm tra trong quá trình lắp ráp thực tế của khách hàng trước khi phê duyệt thông số kỹ thuật sản xuất.

Nếu dự án cũng yêu cầu tấm chắn ống xả, hãy xem phần hướng dẫn của chúng tôi.tấm chắn nhiệt ống xảĐể biết nguyên liệu ban đầu là kim loại có thể định hình, hãy xem phần...tấm chắn nhiệt bằng thép không gỉ dập nổiDuyệt quatấm chắn nhiệt dập kim loạiphạm vi cho các thành phần được định hình khác.

Những nội dung cần có trong yêu cầu báo giá (RFQ)

Vui lòng gửi bản vẽ 2D hoặc mô hình 3D (nếu có), sơ đồ bố trí bộ tăng áp và ống xả, phạm vi phủ sóng cần thiết, vị trí lắp đặt, khoảng cách tối thiểu, điều kiện nhiệt độ dự kiến, điều kiện môi trường, số lượng mục tiêu và bất kỳ yêu cầu thử nghiệm hoặc kiểm tra nào. Hình ảnh khu vực đã lắp đặt và một bộ phận hiện có sẽ hữu ích khi không có bản vẽ. Chúng tôi sẽ xem xét thông tin và đề xuất bước lấy mẫu tiếp theo.

Câu hỏi thường gặp

Sản phẩm này có giống với chăn cách nhiệt turbo không?

Không. Trang này đề cập đến tấm chắn nhiệt bằng kim loại cứng, được định hình sẵn với cách bố trí lắp đặt xác định. Tấm chăn cách nhiệt cho tuabin là một lớp cách nhiệt linh hoạt được lắp đặt xung quanh vỏ tuabin. Việc lựa chọn phụ thuộc vào bố cục lắp ráp và mục tiêu cách nhiệt.

Có thể chế tạo tấm chắn từ một mẫu có sẵn không?

Có. Hãy gửi mẫu hoặc ảnh chụp rõ nét kèm kích thước, chi tiết lắp đặt và mục đích sử dụng. Bản vẽ hoặc mô hình 3D giúp xác nhận các điểm lắp ráp quan trọng trước khi chế tạo khuôn và lấy mẫu.

Tấm chắn này có thể chịu được nhiệt độ tối đa là bao nhiêu?

Không có một tiêu chuẩn đánh giá duy nhất nào cho tất cả các tấm chắn nhiệt tăng áp dập khuôn. Loại kim loại, cấu tạo, khoảng cách từ nguồn nhiệt, lưu lượng không khí và chu kỳ hoạt động đều ảnh hưởng đến kết quả. Hãy chia sẻ các điều kiện hoạt động và nhiệt độ mục tiêu ở phía được bảo vệ để thiết kế có thể được đánh giá.
