Tiếng kêu lạch cạch của tấm chắn nhiệt cổ góp ống xả: Giá đỡ, vết nứt và thay thế

Một tiếng lạch cạch từ tấm chắn nhiệt cổ góp xả có thể xuất phát từ mối nối bị lỏng, chi tiết lắp ráp bị hỏng hoặc do va chạm với một bộ phận lân cận. Chỉ riêng âm thanh thì không thể xác định được nguyên nhân nào gây ra tình trạng đó. Việc thay thế lớp vỏ kim loại mà không kiểm tra các giá đỡ của nó có thể vẫn giữ nguyên vấn đề ban đầu.

Đối với một nhà sản xuất thiết bị hoặc người mua phụ tùng thay thế, câu hỏi hữu ích không đơn thuần chỉ là liệu tấm chắn mới có vẻ ngoài chắc chắn hơn hay không. Mà là liệu bộ phận được đề xuất có khôi phục lại diện tích che phủ cần thiết hay không và vẫn duy trì đúng vị trí trong suốt các điều kiện vận hành của động cơ.

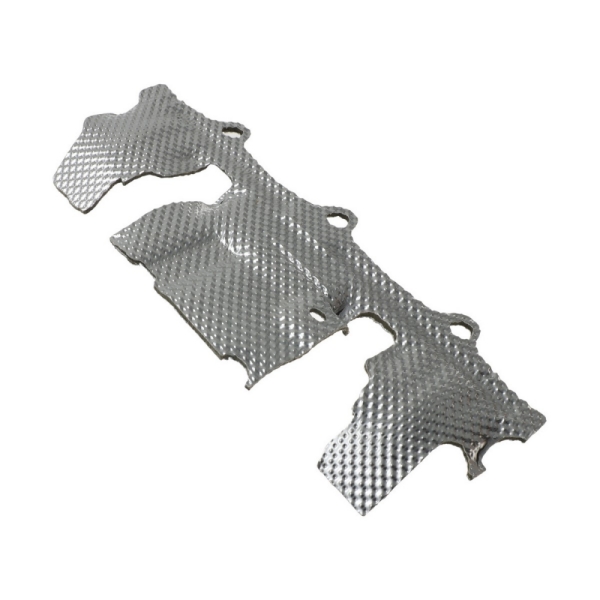

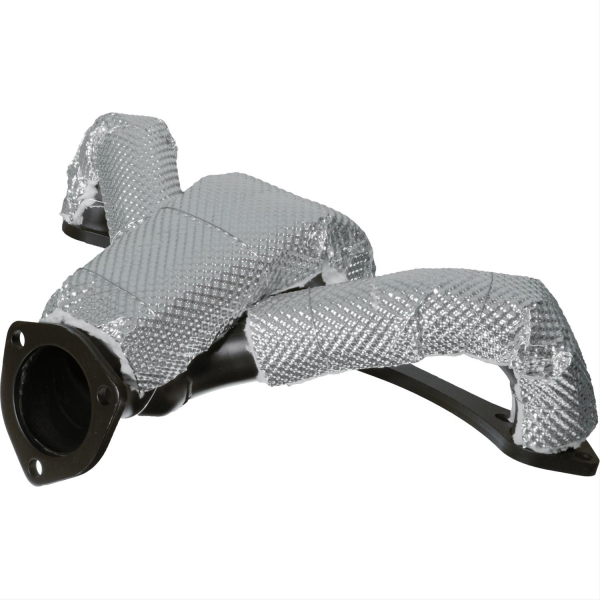

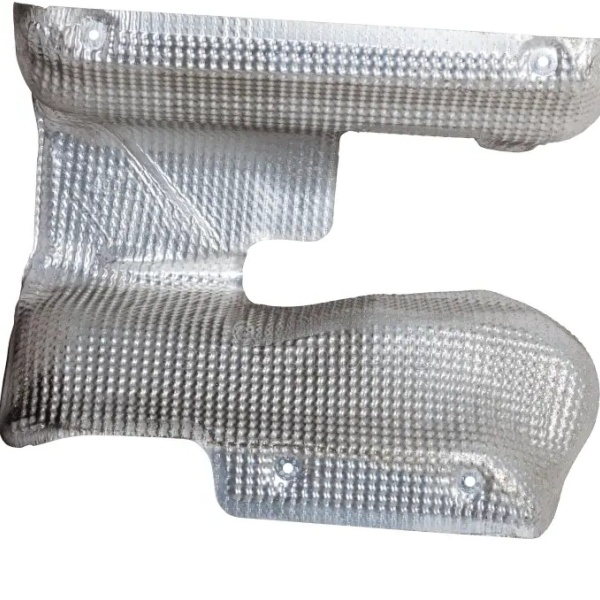

BSTFLEX cung cấp tấm chắn nhiệt cổ góp xả dập định hình bằng kết cấu nhôm hoặc thép không gỉ, với các tùy chọn cách nhiệt tuỳ theo thông số kỹ thuật của dự án. Bài viết này đề cập đến lớp chắn bằng kim loại cứng của cổ góp thay vì các loại chăn cách nhiệt mềm cho cổ góp.

Ghi Lại Thời Điểm Tiếng Lạch Cạch Xuất Hiện

Trước khi tháo rời cụm lắp ráp, hãy ghi lại tình trạng được báo cáo: khi khởi động lạnh, khi chạy không tải lúc động cơ ấm, trong một dải tốc độ động cơ cụ thể, khi thay đổi tải trọng hoặc khi vận hành sau các công việc liên quan đến hệ thống xả gần đây. Bao gồm cả phiên bản linh kiện và bất kỳ thay đổi nào đối với cổ góp, giá đỡ hoặc đường ống xung quanh.

Tiếng ồn giới hạn trong một dải tốc độ hẹp khiến phản ứng rung động trở nên đáng chú ý để điều tra. Tiếng ồn xuất hiện sau khi động cơ đã làm ấm khiến khoảng hở phụ thuộc vào nhiệt độ trở nên đáng điều tra. Không quan sát nào là một chẩn đoán xác định. Các vết rò rỉ khí xả, các bộ phận lân cận bị lỏng và các tiếng ồn động cơ khác cũng phải được loại trừ bởi một kỹ thuật viên có chuyên môn.

Chỉ tiến hành kiểm tra trực tiếp sau khi đã tắt máy an toàn, để nguội đủ mức và thực hiện các biện pháp cách ly theo quy trình thiết bị. Không với tay vào gần động cơ đang chạy hoặc ấn vào tấm chắn đang nóng để làm giảm tiếng ồn. Các quan sát vận hành có kiểm soát cần được thực hiện bởi nhân sự và thiết bị phù hợp với nhiệm vụ.

Kiểm Tra Mối Nối Từ Đầu Bu-lông Đến Vấu Lắp Ráp

Một chiếc bu-lông có thể nhìn thấy không chứng minh được rằng tấm chắn được giữ chặt an toàn. Kiểm tra toàn bộ cụm lắp ráp đính kèm so với bản vẽ lắp ráp đã được phê duyệt: ốc vít, vòng đệm hoặc ống đệm được chỉ định, tai giữ của tấm chắn, giá đỡ và vấu lắp ráp. Xác định các bộ phận bị thiếu, ren bị hỏng, linh kiện bị lệch vị trí hoặc tai giữ không còn khớp đúng như thiết kế ban đầu.

Một số cụm lắp ráp sử dụng ống đệm chuyên dụng hoặc các tính năng cách ly. Các cụm khác kẹp trực tiếp tấm chắn. Việc thay thế sắp xếp này bằng sắp xếp khác có thể làm thay đổi cả độ giữ và khoảng hở. Không thay thế một bộ phận được chỉ định bằng một chồng vòng đệm tùy ý chỉ vì bu-lông vẫn có thể được lắp vào.

Thông số kỹ thuật siết chặt thuộc về mối nối thực tế. Không có lực siết phổ quát nào cho các bu-lông tấm chắn nhiệt cổ góp xả. Kích thước ốc vít, vật liệu, độ ăn khớp của ren, chất bôi trơn và cấu trúc lắp ráp đều phải phù hợp với các hướng dẫn hiện hành. Việc siết chặt thêm không phải là giải pháp thay thế cho việc thay thế một tai giữ bị rách hoặc khắc phục một giá đỡ bị hỏng.

Nếu tấm chắn phải được ép lệch sang một bên để khớp với mối nối cuối cùng, hãy ghi lại sự sai lệch đó. Cần kiểm tra kích thước và độ căn chỉnh lắp ráp thay vì dùng ốc vít để kéo một sự biến dạng chưa rõ nguyên nhân ra khỏi lớp vỏ.

Vị Trí Hư Hỏng Làm Thay Đổi Hướng Điều Tra

Chụp ảnh tấm chắn ở đúng vị trí trước khi tháo ra, sau đó chụp ảnh cả hai mặt của khu vực bị ảnh hưởng. Giữ nguyên hướng của bộ phận và xác định mối nối liên quan. Một bức ảnh cận cảnh mà không có góc nhìn tổng thể rộng hơn có thể che khuất giá đỡ hoặc đường ống gần đó gây ra va chạm.

Mòn lỗ và mấu bị nứt là những phát hiện khác nhau.Mức độ mài mòn có thể tương ứng với chuyển động tương đối tại một bề mặt tiếp xúc. Một vết nứt có thể đòi hỏi phải khảo sát về tải trọng chu kỳ, hình học cục bộ, sự ăn mòn, hư hỏng do tạo hình hoặc ứng suất do lắp đặt. Hơn một cơ chế có thể xuất hiện, vì vậy một bức ảnh chỉ nên hướng dẫn cho việc kiểm tra chứ không thể thay thế cho việc kiểm tra đó.

So sánh các khe hở đáng ngờ với bản vẽ hoặc một tham chiếu nguyên vẹn trước khi gọi chúng là bị hỏng. Khi nguồn gốc vết nứt cần được kiểm tra kỹ thuật, hãy bảo quản nó thay vì mài, hàn hoặc uốn vùng đó trước khi đánh giá.

Khe hở phải tồn tại qua giai đoạn làm nóng

Cổ góp, tấm chắn và các giá đỡ không nhất thiết đạt đến cùng một nhiệt độ hoặc giãn nở cùng một lượng. Do đó, vị trí tương đối của chúng có thể thay đổi giữa quá trình kiểm tra lắp ráp nguội và điều kiện vận hành. Một cấu trúc gắn kết hạn chế chuyển động này cũng có thể tạo ra ứng suất cục bộ.

Kiểm tra các khu vực gần nhất xung quanh ống góp, bộ gom, giá đỡ và các bộ phận ống xả liền kề. Bao gồm cả chuyển động của động cơ so với các bộ phận gắn trên thân xe. Khe hở đạt yêu cầu ở giữa tấm chắn không đảm bảo có khe hở ở mép hoặc tai lắp.

Đối với một đánh giá của OEM, hãy xác định các vị trí khe hở quan trọng và thống nhất cách thức đánh giá hành vi của chúng một cách an toàn. Sử dụng các giới hạn lắp đặt do kỹ sư phụ trách thiết lập; không áp dụng khoảng cách không khí tối thiểu chung cho mọi tấm chắn ống góp.

Một rãnh, mối nối linh hoạt hoặc vị trí đỡ được thay đổi có thể là một tùy chọn kỹ thuật trong một thiết kế cụ thể. Đó không phải là hướng dẫn để mở rộng các lỗ trên một bộ phận đã lắp đặt. Những thay đổi như vậy ảnh hưởng đến độ giữ, độ bao phủ và chuyển động, đồng thời cần được phê duyệt trước khi sử dụng.

Không Giải Quyết Vết Nứt Cục Bộ Bằng Cách Đoán Độ Dày

Việc tăng độ dày tấm làm thay đổi khối lượng và độ cứng của tấm chắn. Bản thân việc này không khắc phục được mối nối bị lệch hoặc cạnh va chạm vào ống góp. Tương tự, việc thêm một điểm gắn cố định khác có thể làm thay đổi phản ứng rung đồng thời tạo thêm một điểm hạn chế.

Cơ sở hóa một bản sửa đổi được đề xuất dựa trên bằng chứng hư hỏng. Đánh giá có thể kiểm tra phần chuyển tiếp tai gắn, vùng tấm không được hỗ trợ, cấu hình được tạo hình, bố trí mối nối hoặc khoảng cách gần với một linh kiện khác. Mỗi thay đổi được đề xuất nên giải quyết một tình trạng được xác định thay vì là một yêu cầu chung để làm cho tấm chắn nặng hơn.

Việc lựa chọn vật liệu vẫn rất quan trọng, đặc biệt là khi nhiệt độ thực tế hoặc môi trường tiếp xúc nằm ngoài thông số kỹ thuật hiện có. Hãy giữ câu hỏi đó tách biệt khỏi việc lắp khít và giữ chặt. Hướng dẫn của chúng tôi về hướng dẫn vật liệu tấm chắn nhiệt ống xả thảo luận về khía cạnh lựa chọn vật liệu của dự án.

Một bộ phận được sửa đổi nên được đánh giá về cả ứng xử cơ học và bảo vệ nhiệt. Việc loại bỏ tiếng lách cách bằng cách thay đổi độ bao phủ hoặc đặt tấm chắn áp vào một linh kiện khác chưa đủ bằng chứng cho thấy thiết kế nhiệt thành công.

Khít Khi Thay Thế Bao Gồm Cả Cụm Chi Tiết Xung Quanh

Đối với thay thế tấm chắn nhiệt ống xả, hãy xác định số bộ phận ống góp, bố trí gắn kết và cấu hình động cơ có liên quan. Kiểm tra việc lắp đặt thực tế thay vì giả định rằng tên dòng động cơ đảm bảo tính tương thích.

Một bộ phận thay thế cần phải khớp nhiều hơn là chỉ phần đường viền nhìn thấy được. Các vị trí gắn, độ sâu tạo hình, các mép gấp và khe hở với các cảm biến hoặc hệ thống dây điện có thể quyết định xem bộ phận đó có hoạt động chính xác hay không. Khi một tấm chắn tham chiếu bị biến dạng hoặc không hoàn chỉnh, hãy phân biệt hình học ban đầu với hư hỏng trước khi phát triển bộ phận thay thế.

Xác nhận tình trạng của các vấu gắn ống góp, ren và giá đỡ. Một tấm chắn mới được lắp vào giá đỡ bị hỏng có thể lặp lại chính xác vấn đề cũ. Khi ống góp và các giá đỡ vẫn có thể sử dụng được, việc thay thế tấm chắn có thể là một thao tác riêng biệt; các hướng dẫn dịch vụ áp dụng phải xác định phạm vi.

Giữ cho các tấm chắn lân cận tách biệt nhau. Một tấm chắn ống góp và một tấm chắn nhiệt bộ tăng áp dậpcó thể gặp nhau gần lối vào tuabin mà không cần phải là các bộ phận có thể thay thế cho nhau. Hãy kiểm tra các yêu cầu về giao diện và khả năng tiếp cận của chúng khi có bất kỳ thành phần nào thay đổi.

Việc tháo bỏ vĩnh viễn không phải là giải pháp mặc định thích hợp cho tiếng kêu lạch cạch. Phải khôi phục lớp chắn nhiệt cần thiết bằng cách sử dụng biện pháp sửa chữa hoặc thay thế đã được phê duyệt. Khoang động cơ yên tĩnh không chứng minh rằng các ống mềm, đầu nối hoặc tấm ốp gần đó vẫn được bảo vệ đầy đủ.

Những gì cần có trong Báo cáo Lỗi lặp lại

Khi nhiều bộ phận cho thấy hư hỏng tương tự, hãy gửi bằng chứng từ nhiều hơn một ví dụ tồi tệ nhất. Xác định số lượng bị ảnh hưởng, lô sản xuất nếu biết, thời gian hoạt động và vị trí hư hỏng. Bao gồm một mẫu đối chứng không bị ảnh hưởng từ cùng cấu hình khi có sẵn.

Ghi lại điều kiện vận hành liên quan đến tiếng ồn và bất kỳ công việc nào trước đó trên hệ thống xả. Đánh dấu các khu vực tiếp xúc trên một bức ảnh của cụm lắp ráp và dán nhãn các tính năng lắp đặt bị ảnh hưởng. Giữ lại phần cứng đã trả về cùng với vị trí tương ứng của chúng nếu có thể thực tế.

Phân tách các sự kiện đã xác nhận khỏi các giải thích đang được điều tra. “Vết nứt ở tab lắp phía sau sau khoảng thời gian bảo dưỡng được ghi nhận” là một quan sát. “Vật liệu quá mỏng” là một lời giải thích được đề xuất vẫn cần bằng chứng.

Đối với một thiết kế đã sửa đổi, hãy xác định những yếu tố sẽ chứng minh sự cải thiện: giữ chặt an toàn, khoảng hở chấp nhận được, không có hư hỏng mới trong quá trình đánh giá đã thỏa thuận và nhiệt độ nằm trong giới hạn của các thành phần liên quan. Ghi lại bất kỳ cuộc kiểm tra hoặc thử nghiệm nào chưa hoàn thành thay vì mô tả bộ phận là đã được xác thực hoàn toàn.

Thảo luận về Tấm chắn Cổ góp Hiện tại với BSTFLEX

BSTFLEX Tấm chắn nhiệt cổ góp ống xả là mã sản phẩm tham chiếu cho yêu cầu tư vấn về tấm chắn nhiệt cổ góp bằng kim loại cứng. Vui lòng nêu rõ vật liệu, kết cấu, phương thức lắp đặt và phụ kiện đi kèm yêu cầu thay vì tự cho rằng mọi cấu hình đều có cùng kích thước hoặc hiệu suất.

Đối với thiết kế hiện có, hãy cung cấp bản vẽ hoặc mẫu thực tế cùng với ảnh chụp lắp đặt và vấn đề cần xem xét. Đối với cụm chi tiết mới, hãy xác định yêu cầu về phạm vi che phủ và khoảng không gian khả dụng. Các chi tiết sản xuất, phạm vi kiểm tra và bất kỳ thử nghiệm ứng dụng nào cần được thỏa thuận cho dự án.

Các linh kiện dập định hình liên quan được liệt kê trong danh mục tấm chắn nhiệt kim loại dập. Gửi cho BSTFLEX bản vẽ tấm chắn cổ góp hoặc thông tin mẫu của bạn để thảo luận về báo giá tùy chỉnh. Vui lòng bao gồm số lượng dự kiến và phân biệt rõ giữa yêu cầu tái tạo theo kích thước với yêu cầu thiết kế lại.
