Vật liệu nhồi ống xả đúc sẵn được cung cấp dưới dạng một bộ phận xác định thay vì dạng sợi rời không đo lường. Tùy thuộc vào cấu trúc, nó có thể sử dụng các lớp vải bên trong và bên ngoài xung quanh lõi nhồi tiêu âm, một túi lưới dệt chứa sợi thủy tinh, hoặc một sắp xếp vỏ và ruột được phê duyệt khác.
Mục đích của một bộ phận đúc sẵn là chuyển một phần công việc đo lường, cắt và chứa vật liệu từ dây chuyền lắp ráp ống xả sang nhà cung cấp vật liệu nhồi. Nó không loại bỏ nhu cầu quy định rõ loại sợi, trọng lượng bộ phận, kích thước, trình tự lớp và độ khít bên trong ống giảm thanh.
Sản phẩm Exhaust Muffler Repack Packing của BSTFLEX sử dụng các lớp vải sợi thủy tinh xung quanh lõi nhồi ống xả. Hướng dẫn này giải thích cách chuyển đổi cấu trúc chung đó thành một thông số kỹ thuật OEM có thể lặp lại mà không coi mọi túi, vỏ, gối hoặc ống nhồi vật liệu đều là cùng một sản phẩm.
Một bộ phận nhồi đúc sẵn đến tay khách hàng theo một sắp xếp vật lý xác định. Nhà cung cấp có thể kiểm soát hình dạng, số lượng vật liệu, lớp vỏ và nhận dạng bộ phận trước khi giao hàng.
Các mô tả phổ biến bao gồm:
Những tên gọi này mô tả các khái niệm mua sắm liên quan, nhưng chúng không xác định một kết cấu chung duy nhất. Một lõi bông ống pô dạng hộp có thể được định hình để chèn trực tiếp xung quanh một lõi cụ thể. Túi vớ có thể sử dụng lớp vỏ lưới dạng ống. Gối bông có thể chứa lượng bông đã đo lường trong một hình dạng khép kín phẳng hơn. Bản vẽ và danh mục vật tư sẽ quyết định sản phẩm thực sự là gì.

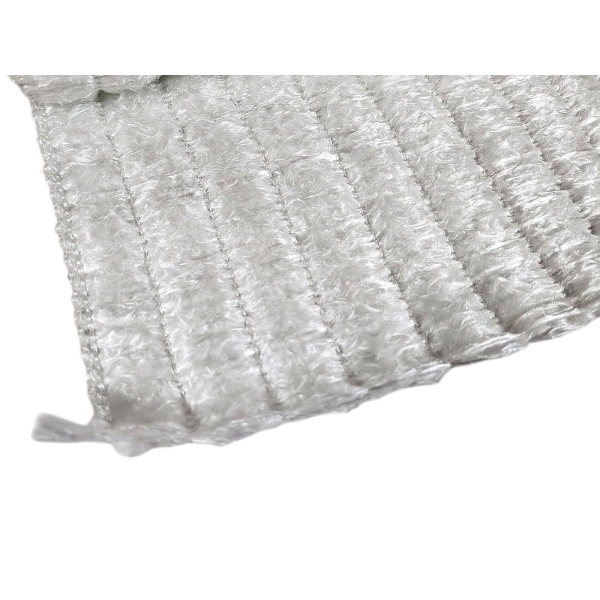

Một bộ phận bọc vải chứa ít nhất hai nhóm thông số kỹ thuật:
Không mô tả hoàn chỉnh chi tiết chỉ là sợi thủy tinh vì lớp vỏ bọc và vật liệu chèn bên trong có thể có cấu trúc, trọng lượng và chức năng khác nhau.
| Phần tử bộ phận | Chức năng chính | Thông số kỹ thuật cần xác định những gì |
|---|---|---|
| Lớp vải bên trong | Tách biệt hoặc hỗ trợ vật liệu đóng gói bên cạnh lõi theo thiết kế đã được phê duyệt. | Vật liệu, kiểu dệt hoặc cấu trúc, độ dày, kích thước và vị trí đường may. |
| Lõi đóng gói tiêu âm | Cung cấp thể tích chèn dạng sợi chính. | Dòng sợi, cấp độ, tình trạng cung cấp, trọng lượng chèn khô, độ dày và sự phân bố. |
| Lớp vải bên ngoài | Giữ phần vật liệu chèn bên trong trong quá trình vận chuyển, lắp đặt và vận hành khi có yêu cầu. | Vật liệu, cấu trúc, kích thước, phần khóa/mối nối và độ chồng lấp. |
| Đường may hoặc phần khóa/mối nối | Duy trì hình dạng bộ phận trước và trong quá trình lắp ráp. | Vật liệu chỉ may, vị trí mũi may, kiểu đường may và liệu phần khóa/mối nối có còn giữ nguyên khi vận hành hay không. |
| Nhãn bộ phận hoặc bao bì | Xác định linh kiện được phê duyệt và giữ cho linh kiện sạch sẽ trong quá trình vận chuyển. | Mã linh kiện, phiên bản, số lượng, tham chiếu lô hàng và các yêu cầu về nhãn của khách hàng. |
Đối với vật liệu cách âm ống xả OEM, hãy giữ riêng các trọng lượng sau:
Trọng lượng lõi vật liệu khô kiểm soát lượng vật liệu cách âm được cung cấp. Trọng lượng linh kiện hoàn thiện hữu ích cho việc kiểm tra nhận hàng, nhưng nó bao gồm lớp vỏ và các vật liệu kết hợp khác.
Do đó, một báo giá nên nêu rõ liệu trọng lượng mục tiêu đề cập đến:
Việc sử dụng tổng trọng lượng bao bì làm giá trị kiểm tra duy nhất có thể che giấu số lượng vật liệu nhồi không chính xác. Lớp vỏ nặng hơn và lõi cách âm nhẹ hơn có thể tạo ra tổng trọng lượng tương đương nhưng lại tạo ra cấu trúc đóng gói khác nhau.

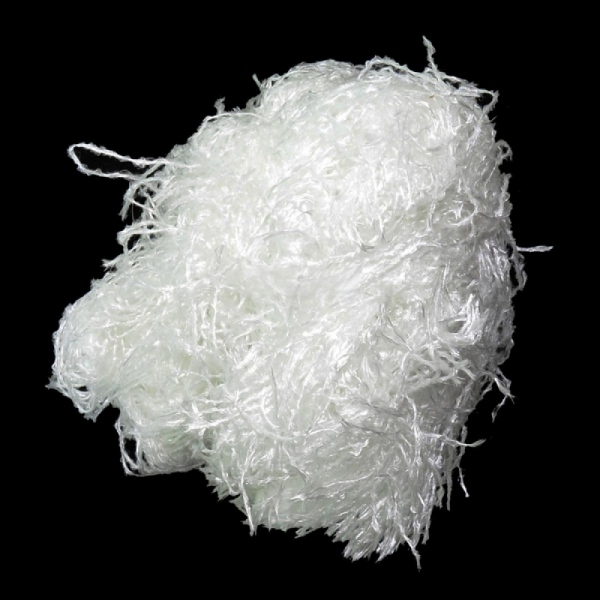

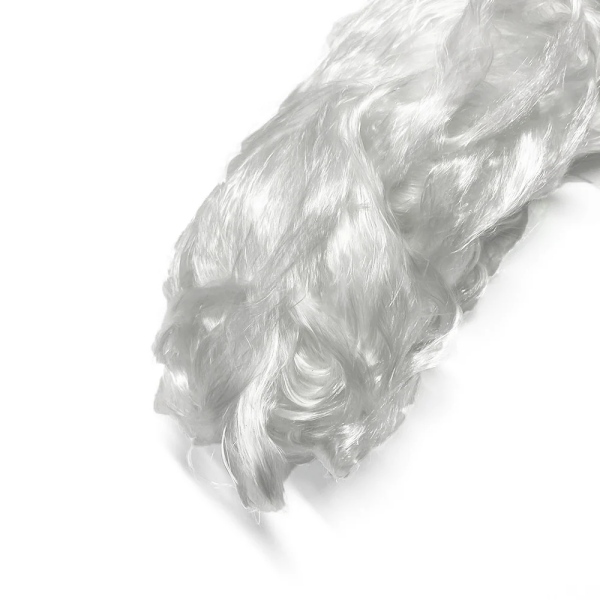

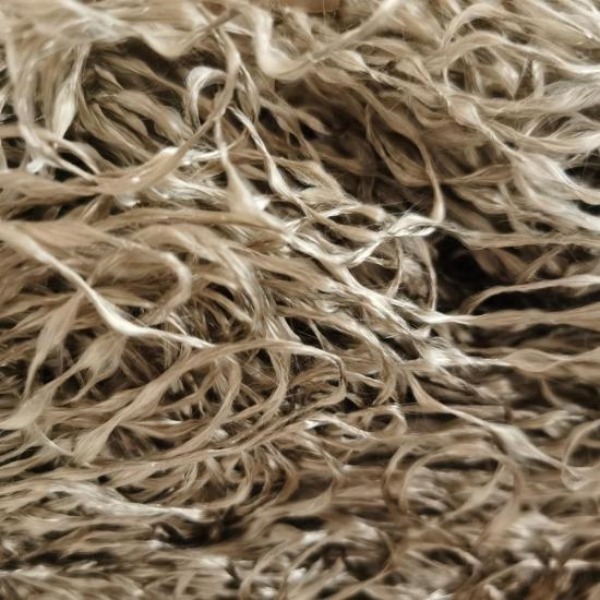

Cụm từ vật liệu lót nhồi ống xả không xác định sợi cách âm. Lõi vật liệu nhồi có thể sử dụng sợi thủy tinh hoặc vật liệu chịu nhiệt độ cao đã được phê duyệt khác, tùy thuộc vào sản phẩm và ứng dụng.
Đối với kết cấu sợi thủy tinh, hãy chỉ rõ:
Không phê duyệt sản phẩm thay thế chỉ vì cả hai sản phẩm đều được mô tả là vật liệu nhồi bộ giảm thanh bằng sợi thủy tinh. Sự sắp xếp sợi và lượng vật liệu bên trong linh kiện có thể khác nhau đáng kể.
Các lớp bên trong và bên ngoài trong một linh kiện vật liệu nhồi bộ giảm thanh bọc vải nên được xác định bằng vật liệu và kết cấu riêng của chúng.
Các trường RFQ hữu ích bao gồm:
Một lớp vải được sử dụng để chứa vật liệu chèn không tự động là vật liệu chèn cách âm. Tương tự, vỏ sợi thủy tinh không nên được ấn định yêu cầu trọng lượng nhồi giống như lõi.
Một linh kiện được định hình trước phải khớp với vùng trống giữa lõi đục lỗ và vỏ bộ giảm thanh.
Cung cấp:
Đối với bộ giảm thanh có hình dạng bất thường, một đường kính ngoài duy nhất có thể là không đủ. Hãy cung cấp mặt cắt hoặc bản vẽ thể hiện các vùng hẹp và rộng của buồng.
Đối với bộ giảm thanh hình tròn đơn giản có lõi ở giữa:
Không gian hướng kính khả dụng = (đường kính trong của vỏ - đường kính ngoài của bao bọc bên trong bị loại trừ) / 2.
Bao bọc bên trong bị loại trừ có thể là lõi trần hoặc lõi cộng với lớp bọc kim loại, tùy thuộc vào thiết kế được phê duyệt.
Chỉ tính toán làm ví dụ số học, đường kính trong của vỏ 110 mm xung quanh lõi 50 mm cung cấp không gian hướng kính danh định là:
(110 - 50) / 2 = 30 mm.
Điều này không có nghĩa là nên đặt hàng lõi vật liệu chèn 30 mm. Các lớp vải, phần chồng lên nhau, độ nén và phương pháp lắp cũng chiếm không gian. Kích thước linh kiện được phê duyệt phải đến từ việc phát triển mẫu hoặc thông số kỹ thuật hiện có.
Một bộ phận được định hình trước dày có thể chứa lượng sợi thấp khi được tạo hình lỏng lẻo, trong khi một linh kiện mỏng hơn có thể chứa vật liệu được sắp xếp dày đặc hơn. Hãy chỉ định cả độ dày và trọng lượng nhồi.
Cũng xác định điều kiện đo độ dày:
Không so sánh kích thước vận chuyển bị nén với kích thước mẫu ở trạng thái thả lỏng. Bản vẽ và hướng dẫn kiểm tra nên sử dụng cùng một điều kiện đo.
Đường may dọc, phần vải chồng lên nhau hoặc mép được khâu có thể tạo ra khu vực dày hơn cục bộ. Đặt tính năng đó ở nơi thiết kế bộ giảm thanh cho phép và hiển thị vị trí trên bản vẽ.
Thông số kỹ thuật nên xác định:
Đối với việc lắp ráp lặp lại, không để người thao tác tự quyết định hoàn toàn vị trí đường nối. Một bộ phận vừa vặn ở một hướng có thể bị vướng hoặc nén không đều khi xoay.

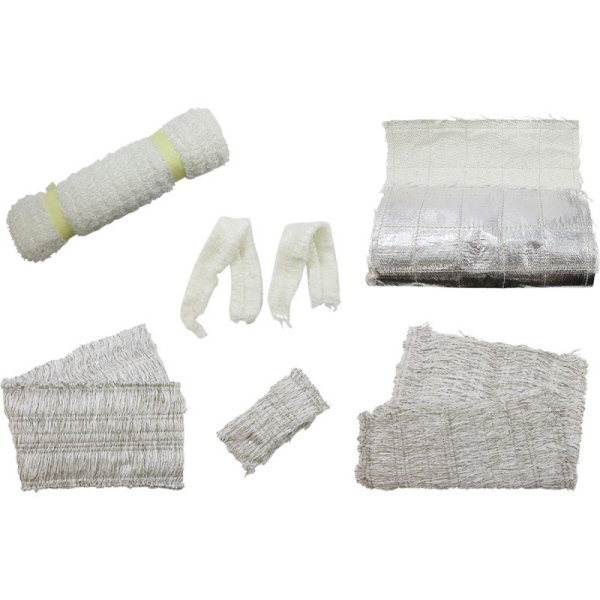

Mô tả mua hàng tốt nhất tùy thuộc vào hình học thực tế và điều kiện cung ứng.
| Hình thức cung ứng | Hướng cấu tạo điển hình | Kiểm tra mua hàng chính |
|---|---|---|
| Lõi nhồi đúc sẵn | Bộ phận sẵn sàng lắp ráp được phát triển để chèn vào bộ giảm thanh xác định hoặc xung quanh lõi xác định. | Độ vừa vặn, kích thước thành phẩm, hướng và mã bộ phận đã phê duyệt. |
| Bộ phận nhồi bọc vải | Các lớp vải bên trong và bên ngoài bao quanh lõi nhồi tiêu âm. | Thông số kỹ thuật của vải, trọng lượng lõi, đường may và độ dày bộ phận. |
| Túi nhồi dạng lưới | Lớp bọc dạng lưới hình ống hoặc linh hoạt bao quanh vật liệu nhồi dạng sợi. | Đường kính, chiều dài, trọng lượng vật liệu nhồi, cấu tạo lớp bọc và độ vừa vặn khi lắp đặt. |
| Gối nhồi tiêu âm | Vật liệu nhồi có lớp bọc được cung cấp dưới dạng bộ phận phẳng hơn hoặc được nén. | Chủng loại vật liệu, kích thước thành phẩm, trọng lượng vật liệu nhồi và hình dạng yêu cầu. |

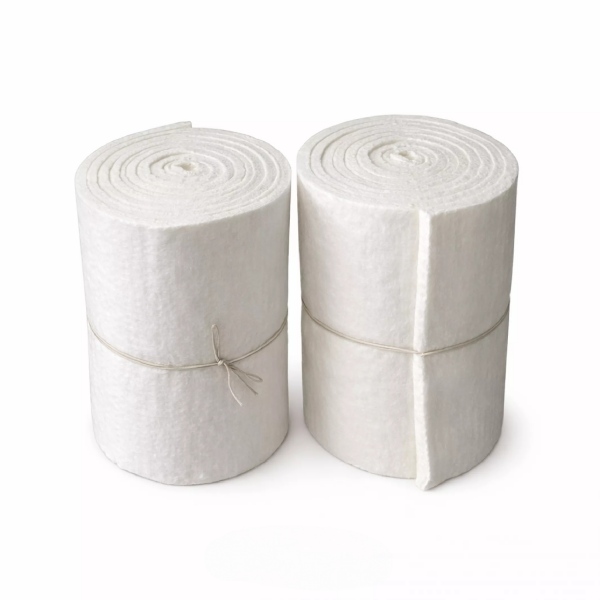

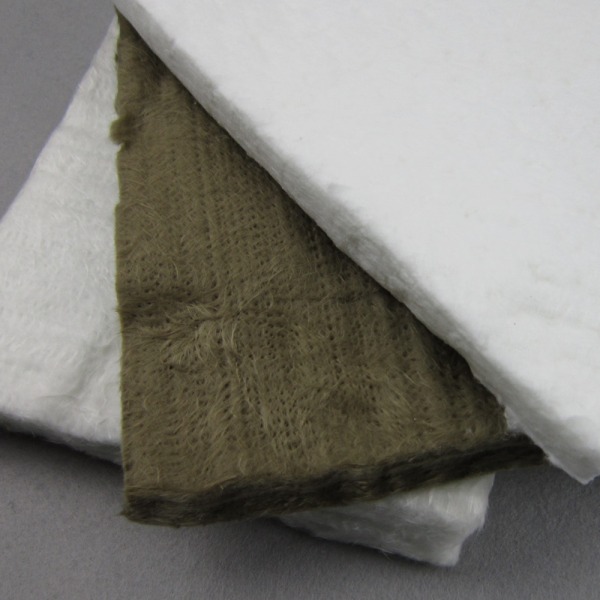

| Tấm hoặc thảm nhồi tiêu âm | Tấm không có lớp bọc hoặc được hỗ trợ một phần, được cắt và quấn trong quá trình lắp ráp. | Độ dày, khối lượng trên một đơn vị diện tích, mẫu cắt và phần chồng lấp. |
Sản phẩm BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag có cấu tạo khác với sản phẩm p203 nhiều lớp vải. Hãy ghi rõ sản phẩm cần thiết thay vì coi hai tên này có thể dùng thay thế cho nhau.
Đối với định dạng gối nhồi có lớp bọc, hãy tham khảo BSTFLEX Muffler Packing Pillow. Đối với bộ dụng cụ bảo dưỡng nhiều bộ phận, hãy tham khảo BSTFLEX Muffler Repacking Kit.
Một bộ phận muffler repack packing đa năng có thể yêu cầu cắt bớt hoặc tạo hình trong quá trình lắp đặt. Một lõi nhồi theo bộ phận cụ thể phải khớp với cấu hình bộ giảm thanh đã xác định.
Đối với một bộ phận đa năng, hãy cung cấp:
Đối với một linh kiện cụ thể theo bộ phận, hãy kiểm soát:
Dung tích động cơ hoặc mô tả chung về động cơ hai thì/bốn thì không tự động xác định khả năng lắp vừ khít.
Cắt một túi đóng gói hoặc hộp mực hoàn thiện có thể làm bung vật liệu nhồi, làm mất một phần lượng nạp được phê duyệt và làm hỏng mối đóng.
Nếu việc cắt là một phần của quy trình lắp đặt, hãy xác định:
Đối với sản xuất lặp lại, việc đặt hàng chiều dài hoàn thiện chính xác thường dễ kiểm soát hơn là cho phép cắt gọt không đo đạc tại mọi trạm lắp ráp.
Việc lắp lạnh thành công chứng minh rằng linh kiện có thể đi vào vỏ. Nó không chứng minh được hiệu suất âm thanh, khả năng giữ vật liệu hay tuổi thọ hoạt động.
Bản ghi phê duyệt mẫu nên xác định:
Trường hợp linh kiện thay thế vật liệu nhồi rời hoặc thảm, hãy tài liệu hóa cấu trúc trước đó và các biến số đã thay đổi. Không quy mọi điểm khác biệt cho từ định hình sẵn.
| Khu Vực Kiểm Tra | Kiểm Tra Điển Hình |
|---|---|
| Nhận diện linh kiện | Mã linh kiện của khách hàng, phiên bản sản phẩm và mã tham chiếu lô hàng. |
| Kích thước | Chiều dài, chiều rộng, đường kính ngoài (OD), đường kính trong (ID) hoặc biên dạng hình học tùy theo trường hợp áp dụng. |
| Trọng lượng | Trọng lượng vật liệu chèn khô hoặc trọng lượng linh kiện hoàn chỉnh theo cơ sở đã được phê duyệt. |
| Vỏ bọc vải | Xác nhận chất liệu bên trong và bên ngoài, đường may, khóa đóng và tình trạng bên ngoài. |
| Nhân bên trong | Tham chiếu vật liệu đã phê duyệt và phân phối không có vùng trống rõ ràng. |
| Bao bì | Đúng số lượng, nhãn, mã vạch và tình trạng bao bì. |
| Tài liệu | Tài liệu về vật liệu, kiểm tra hoặc chứng nhận sự phù hợp bắt buộc. |
Thống nhất dung sai và kế hoạch lấy mẫu trước khi đặt hàng sản xuất. Một mẫu được phê duyệt đơn lẻ không tự động xác định giới hạn chấp nhận phù hợp cho mọi kích thước và trọng lượng.
Một chương trình đóng gói ống giảm thanh tùy chỉnh có thể bao gồm kích thước dựa trên bản vẽ, nhận dạng bộ phận của khách hàng và bao bì riêng.
Các yêu cầu khả thi của dự án bao gồm:
Các tùy chọn này nên được liên kết với thông số kỹ thuật đã được phê duyệt. Ma két bao bì không thể bù đắp cho yêu cầu về vật liệu hoặc độ vừa vặn chưa được xác định.
Các dự án dựa trên bản vẽ và mẫu có thể được xem xét thông qua Dịch vụ sản xuất bông giảm thanh OEM BSTFLEX.
Nếu một số giá trị chưa được biết, hãy xác định chúng là các hạng mục phát triển. Gửi bản vẽ mặt cắt bộ giảm thanh ban đầu và một mẫu đệm làm kín chưa sử dụng nếu có sẵn.
Không nhất thiết. Cartridge là một thuật ngữ chung trên thị trường dùng để chỉ một bộ phận đóng gói sẵn sàng lắp ráp. Sock thường dùng để mô tả một cấu trúc chứa dạng hình ống và linh hoạt. Hãy so sánh bản vẽ, lớp vỏ, chất làm đầy và kích thước trước khi coi chúng là tương đương.
Không. Các sản phẩm đúc sẵn khác nhau có thể sử dụng vải dệt, lưới hoặc vật liệu chứa được phê duyệt khác. Lớp vỏ và lõi đóng gói phải được quy định riêng.
Ghép trọng lượng sợi khô là một biện pháp kiểm soát hữu ích, nhưng nó không chứng minh được sự phân bố hoặc hiệu suất tương đương. Hãy phê duyệt bộ phận mới trong ống giảm thanh thực tế.
BSTFLEX có thể xem xét các yêu cầu đóng gói ống giảm thanh tùy chỉnh dạng bọc vải, chứa bằng lưới và các dạng khác dựa trên bản vẽ, kích thước hoặc mẫu. Thuật ngữ và kết cấu cuối cùng phải khớp với linh kiện đã được phê duyệt.
Bắt đầu với Vật liệu đóng gói lại ống xả BSTFLEX cho một thành phần có lớp vải, hoặc xem lại Fiberglass Muffler Packing Sock cho cấu trúc có chứa lưới dệt.
Các vật liệu và hình thức cung cấp khác có sẵn trong dòng sản phẩm BSTFLEX Muffler Packing range. Gửi bản vẽ mặt cắt, yêu cầu vật liệu, trọng lượng nhồi, kích thước và số lượng đặt hàng để báo giá phản ánh đúng linh kiện bạn cần.
Yêu cầu mẫu đóng gói ống giảm thanh định hình sẵn và Báo giá OEM
