Ống dẫn khí PAP có thể có đường kính phù hợp với yêu cầu nhưng vẫn không phải là sản phẩm thay thế phù hợp.Bề mặt bên trong của nó có thể khác với cấu trúc đã được phê duyệt, đường đi được tạo hình có thể không nằm gọn trong không gian cho phép, hoặc các đầu của nó có thể bị biến dạng khi lắp vào các đầu nối sản xuất. Đây là những lý do để đánh giá mẫu như một bộ phận đã được lắp đặt, chứ không chỉ đơn thuần là một ống thẳng.

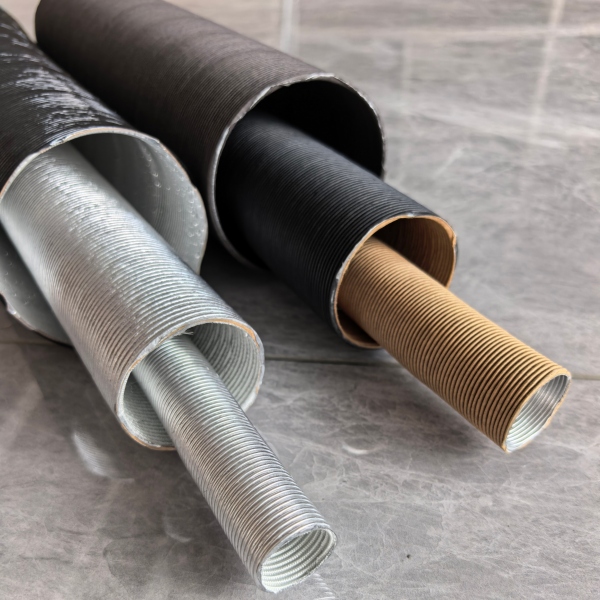

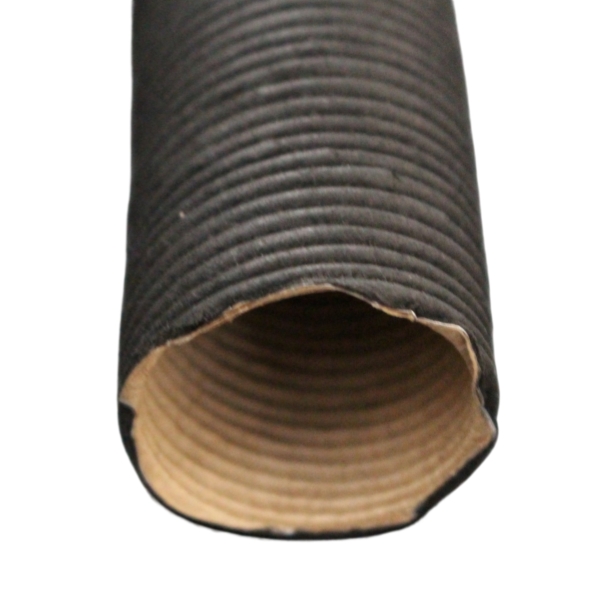

CáiỐng dẫn khí bằng nhôm giấy BSTFLEX PAPNó có lớp trong bằng giấy, lớp giữa bằng nhôm và lớp ngoài bằng giấy. Hướng dẫn này giải thích cách chuyển mô tả cấu trúc đó thành thông số kỹ thuật mua hàng OEM bao gồm thành vách, hình dạng sau khi tạo hình, đặc tính kết nối và phê duyệt mẫu.

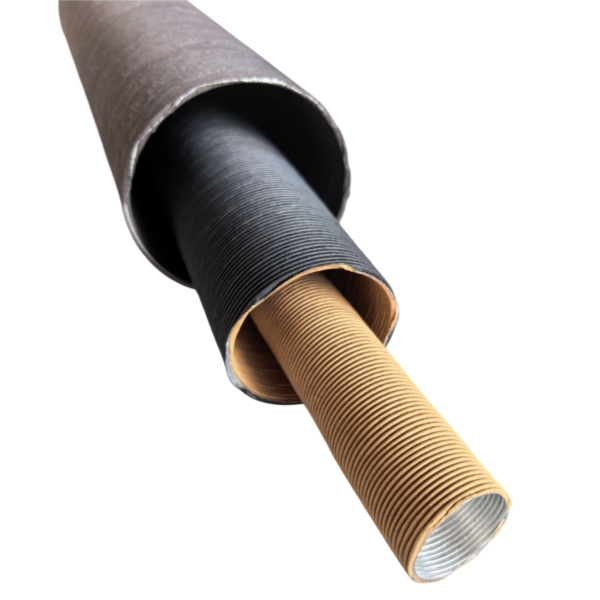

Hãy chỉ định thứ tự các lớp, chứ không chỉ tên vật liệu.
Đối với cấu trúc PAP này, hãy đọc các lớp từ đường dẫn khí ra ngoài:giấy / nhôm / giấyMột yêu cầu chỉ ghi “ống dẫn khí bằng giấy nhôm” sẽ không nêu rõ vị trí của từng vật liệu. Cần ghi rõ trình tự thi công trên bản vẽ hoặc bản mô tả vật liệu để việc báo giá, lấy mẫu và kiểm tra đều được thực hiện trên cùng một bức tường.
| Vị trí tường | Vật liệu | Cần xác định điều gì |
|---|---|---|
| Lớp bên trong | Giấy hoặc bìa cứng dẻo | Bề mặt tiếp xúc với luồng không khí được vận chuyển; cần chỉ định cấp độ hoặc tiêu chuẩn xây dựng đã được phê duyệt. |
| Lớp giữa | Giấy nhôm | Thông số kỹ thuật của lớp màng và vị trí của nó bên trong lớp vật liệu nhiều lớp, chứ không phải là lớp lót kim loại lộ ra ngoài như giả định. |
| Lớp ngoài | Giấy hoặc bìa cứng dẻo | Bề mặt bên ngoài, lớp hoàn thiện và bất kỳ phương pháp xử lý nào được cho phép. |

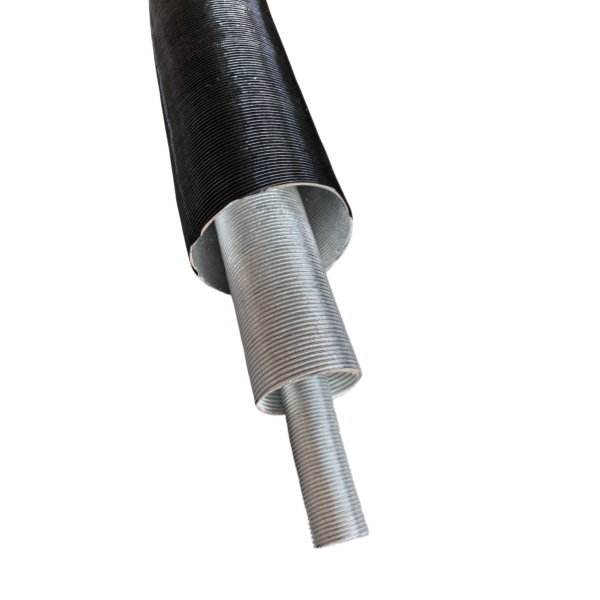

Không nên coi lớp màng nhựa bên ngoài chỉ là sự thay thế về mặt hình thức. Lớp màng nhựa riêng biệtỐng dẫn khí mềm PAKSản phẩm sử dụng giấy kraft bên trong, nhôm ở giữa và màng PVC đen bên ngoài. Việc thay đổi từ lớp vỏ giấy bên ngoài sang cấu trúc như vậy cần được xem xét và xác định là một thay đổi về vật liệu.
Đảm bảo việc ứng dụng nằm trong phạm vi được nêu rõ của sản phẩm.
Mô tả sản phẩm PAP quy định việc sử dụng trong các khu vực nội thất, bao gồm cung cấp không khí trong lành cho hệ thống sưởi và điều hòa không khí của xe. Bắt đầu quy trình phê duyệt bằng cách ghi lại vị trí thực tế của đường ống dẫn khí. Đường dẫn khí dưới sàn xe lộ thiên hoặc xuyên qua khoang động cơ không nên được phân loại là lắp đặt nội thất chỉ vì nó là một phần của xe.
Hãy xác định chất liệu và độ phơi sáng trước khi chọn bức tường.Đây là thông số kỹ thuật của ống dẫn khí, không phải là sự cho phép dẫn nhiên liệu, chất làm mát, khí nén hoặc khí thải đốt cháy. Không nên suy luận rằng ống dẫn khí có khả năng chịu được mưa, nước đọng, lực hút mạnh hoặc tiếp xúc trực tiếp với khí thải chỉ dựa trên sự hiện diện của lớp nhôm.
Đối với dự án nằm ngoài phạm vi đơn xin PAP đã nêu, hãy nộp các điều kiện để được xem xét xây dựng riêng.ống bảo vệ nhiệt và phạm vi ống dẫn khí nóngChứa các sản phẩm khác nhau cho các nhiệm vụ khác nhau; việc cùng thuộc một danh mục không có nghĩa là chúng có thể thay thế cho nhau.
Khả năng giữ nguyên hình dạng khác với khả năng uốn cong lặp đi lặp lại.
Ống dẫn PAP được mô tả là có thể uốn cong và giữ được hình dạng đã uốn. Đối với đơn đặt hàng OEM, hãy chuyển đặc điểm đó thành một quy trình có thể kiểm tra được: xác định vị trí các đầu nối, phạm vi khoảng hở và đường cong mà mẫu phải tuân theo sau khi uốn.
Trong kế hoạch mẫu, hãy đánh giá xem ống dẫn có nằm gọn trong phạm vi cho phép sau khi lực tạo hình được loại bỏ hay không. Ghi lại khoảng thời gian kiểm tra và xem mẫu có bị mất điểm tựa hay được giữ bởi các giá đỡ dự định. Ảnh chụp khi có người đang giữ ống tại chỗ không thể hiện được kết quả khi ống không được đỡ.
Không sử dụng kết quả kiểm tra này làm bằng chứng về tuổi thọ uốn cong không giới hạn, độ bền rung động hoặc tính phù hợp cho khớp chuyển động. Trường hợp dự kiến có chuyển động lặp đi lặp lại, hãy yêu cầu đánh giá riêng với kỹ sư thiết bị chịu trách nhiệm.
Kiểm tra hình thành
Sử dụng phương án lắp đặt được đề xuất và ghi lại vị trí uốn cong. Cho biết bán kính được đo tại đường tâm hay tại một bề mặt xác định khác. Thống nhất bán kính tối thiểu cho cấu trúc đã chọn thay vì sao chép giá trị từ một ống dẫn khác.
Kiểm tra hình dạng
Đo kích thước mẫu đã tạo hình tại điểm uốn cong nhất và các đầu nối. Ghi lại kích thước lỗ mở chính và phụ, các nếp gấp thành có thể nhìn thấy và vị trí so với đường bao của mẫu. Đặt ra các thay đổi chấp nhận được trước khi đánh giá mẫu.
Kiểm tra mẫu trên các bộ phận ghép nối thực tế.
Sử dụng các đầu nối và giá đỡ đại diện cho sản phẩm thực tế để thử lắp đặt. Một ống mềm cũ không thể hiện được hình dạng kết nối như mong muốn. Ghi lại cách mỗi đầu ống khớp vào vị trí, liệu đã đạt được sự ăn khớp theo quy định hay chưa và liệu phương pháp giữ cố định dự định có làm hư hại thành ống hay không.
Giữ riêng biệt việc kiểm tra độ vừa khít và khả năng chấp nhận lưu lượng khí. Mẫu có thể được đặt trên cả hai đầu nối nhưng vẫn cần được đánh giá ở trạng thái đã định hình. Trường hợp hệ thống yêu cầu giới hạn giảm áp hoặc rò rỉ, hãy thống nhất lưu lượng thử nghiệm, điều kiện áp suất và cấu hình lắp ráp hoàn chỉnh. Không nên ấn định mức áp suất chỉ dựa trên việc bóp bằng tay hoặc kiểm tra bằng mắt thường.
Đối với việc mua hàng dựa trên linh kiện gốc, hãy giữ lại mẫu tham chiếu đã được phê duyệt và bản vẽ. Sử dụng mẫu để so sánh về hình thức và khả năng sử dụng đã được thống nhất, và sử dụng bản vẽ để xác định kích thước chính xác và giới hạn chấp nhận.
Sử dụng mẫu biên bản phê duyệt có kết quả quan sát được.
Sau đây là khung kiểm tra được đề xuất cho một dự án cụ thể của khách hàng. Không có nghĩa là mọi ống dẫn PAP đều đã vượt qua các bài kiểm tra này, và nó không thay thế các yêu cầu chứng nhận của nhà sản xuất thiết bị.
| Đánh giá sản phẩm | Đề xuất kiểm tra | Hồ sơ để phê duyệt |
|---|---|---|
| Nhận dạng xây dựng | So sánh trình tự thi công tường và mã vật liệu với bản đặc tả kỹ thuật đã nộp. | Chỉnh sửa bản vẽ, mã xây dựng và nhận dạng mẫu. |
| Các đầu cắt và đường dẫn khí | Kiểm tra xem có mảnh vụn, lớp vải bị rách hoặc vật liệu nào nhô ra vào khe hở hay không. | Ảnh chụp kết quả cuối cùng và các tiêu chí chất lượng công việc đã được thống nhất. |
| Đầu nối phù hợp | Lắp mẫu vào các bộ phận ghép nối đã được chỉ định bằng phương pháp giữ cố định dự định. | Việc tham gia, quan sát quá trình lắp ráp và bất kỳ thiệt hại nào đối với tường. |
| Hình dạng hình học | So sánh mẫu được định tuyến với phong bì cho phép sau khi xuất xưởng. | Điểm tham chiếu uốn cong, khoảng thời gian kiểm tra và hình dạng đo được. |
| Tình trạng lớp phủ | Kiểm tra các khu vực được chọn sau khi tạo hình xem có bị tách rời, bong tróc hoặc rách không. | Địa điểm kiểm tra và tiêu chí chấp nhận. |
| Liên hệ hỗ trợ | Đánh giá giá đỡ hoặc kẹp được đề xuất trong điều kiện lắp đặt đã được chỉ định. | Biến dạng cục bộ và điều kiện lắp ráp được sử dụng. |
| Hiệu suất lưu lượng gió, nếu cần thiết | Đánh giá lộ trình đã lắp ráp bằng cách sử dụng phương pháp đo lường và lưu lượng không khí đã được thống nhất. | Cấu hình kiểm thử, kết quả và giới hạn cụ thể của dự án. |
Xác định số lượng mẫu và phương pháp đo trước khi thử nghiệm. Đối với bất kỳ đánh giá độ nén nào, cần nêu rõ thiết bị cố định, tải trọng tác dụng, thời gian và độ biến dạng dư cho phép. Khả năng “chống nén” mà không đáp ứng các điều kiện trên không phải là yêu cầu chấp nhận có thể lặp lại.
Kiểm soát quá trình xây dựng dựa trên mẫu đã được phê duyệt.
Tên gồm ba chữ cái chỉ là mô tả ban đầu, không phải là thông số kỹ thuật sản xuất đầy đủ. Hãy yêu cầu nhà cung cấp xác định các biến số cấu tạo được kiểm soát đối với bộ phận đã được phê duyệt: loại giấy, thông số kỹ thuật lá nhôm, độ dày thành, hình dạng tạo hình và thông số kỹ thuật liên kết, nếu có.
Không phải mọi chi tiết sản xuất nội bộ đều cần xuất hiện trên trang sản phẩm công khai. Để kiểm soát việc mua hàng, tài liệu tham khảo về cấu trúc có thể liên kết mẫu đã được phê duyệt với thông số kỹ thuật sản xuất của nhà cung cấp. Cần thống nhất những thay đổi nào cần được thông báo hoặc phê duyệt lại, thay vì cho rằng tên sản phẩm không thay đổi đồng nghĩa với bức tường không thay đổi.
Trường hợp có các yêu cầu về nhiệt độ, độ ẩm, mùi, khả năng bắt lửa hoặc các yêu cầu khác, hãy nêu rõ chúng riêng biệt và yêu cầu bằng chứng về cấu tạo chính xác. Không nên chấp nhận kết quả thử nghiệm từ một sản phẩm khác chỉ vì cả hai đều chứa giấy và nhôm.
Kiểm tra tình trạng sau khi đóng gói, không chỉ trước khi đóng gói.
Bao gồm một mẫu sản phẩm đóng gói tiêu biểu trong quy trình phê duyệt. Khi mở bao bì, kiểm tra các đầu nối và hình dạng đã định hình trước khi lắp đặt. Ghi lại xem ống dẫn có thể được lắp đặt như ban đầu hay cần thao tác bổ sung không nằm trong quy trình lắp ráp đã thỏa thuận.
Thiết lập phương pháp đóng gói phù hợp với hình dạng đã được phê duyệt của chi tiết. Đối với các chi tiết đã được định hình sẵn, hãy xem xét cách các bộ phận phân tách hoặc giá đỡ duy trì đường đi của chi tiết. Đối với các chi tiết thẳng được tạo hình trong quá trình lắp đặt, hãy xem xét việc bảo vệ đầu mút và độ nén đóng gói cho phép. Phân biệt giữa sự chấp nhận về mặt thẩm mỹ và sự biến dạng ảnh hưởng đến độ khít.
Đối với các đơn đặt hàng cần số lượng sản phẩm cố định hoặc các định dạng cung cấp khác nhau,hướng dẫn cắt ống dẫn nhiệt theo chiều dàiBao gồm các cuộc thảo luận về chiều dài và đóng gói. Biên bản phê duyệt này cũng cần xác định tình trạng dự kiến khi bộ phận được đưa vào lắp ráp.
Chuyển đổi mẫu đã được phê duyệt thành đơn đặt hàng lặp lại.
Trước khi đặt hàng lại, cần thống nhất một bộ hồ sơ phê duyệt ngắn gọn: bản vẽ hiện tại, tài liệu tham khảo thi công, mẫu lưu giữ, tiêu chí kiểm tra và hướng dẫn đóng gói. Xác định bất kỳ kích thước hoặc đặc điểm nào cần có hồ sơ sản xuất và thống nhất cách thức xem xét đề xuất thay đổi.
Ví dụ về cách diễn đạt yêu cầu mua hàng:Cung cấp ống dẫn khí PAP với trình tự vách giấy/nhôm/giấy đã được phê duyệt theo tài liệu tham khảo cấu trúc đã thỏa thuận. Kích thước, đường đi được tạo hình, khớp nối và chất lượng thi công phải phù hợp với bản vẽ đã được phê duyệt và biên bản nghiệm thu. Xác định từng lô sản xuất và sử dụng phương pháp đóng gói đã thỏa thuận. Phải được sự chấp thuận của khách hàng trước khi thay đổi cấu trúc vách hoặc các đặc tính khác được chỉ định để kiểm soát thay đổi. Bất kỳ yêu cầu về điều kiện môi trường hoặc lưu lượng khí nào cũng phải tham chiếu đến cấu hình đã được thử nghiệm và kết quả được ghi lại.
Hãy điền đầy đủ số bản vẽ thực tế, dung sai, kế hoạch lấy mẫu và các hồ sơ cần thiết với nhà cung cấp. Ví dụ này chỉ là công cụ hỗ trợ vẽ kỹ thuật, không phải là bản chứng nhận hoặc phê duyệt thử nghiệm đã có từ trước.
Yêu cầu mẫu ống dẫn khí PAP cho hệ thống lắp đặt của bạn.
BSTFLEX cung cấp các sản phẩm ống dẫn khí PAP có chiều dài tùy chỉnh và đóng gói số lượng lớn. Để yêu cầu mẫu OEM, vui lòng gửi kích thước bộ phận ghép nối, đường lắp đặt, khoảng không gian cho phép và xác nhận rằng ứng dụng nằm trong phạm vi sử dụng trong nhà dự kiến.
Bao gồm trình tự lắp đặt tường cần thiết, số lượng mẫu, số lượng đặt hàng dự kiến và bất kỳ tài liệu nghiệm thu nào mà dự án của bạn cần. Nếu có sẵn bộ phận gốc, hãy cung cấp ảnh chụp bề mặt bên trong, bề mặt bên ngoài và cả hai mối nối, cùng với bản vẽ hoặc mẫu tham khảo.
Câu hỏi thường gặp: Thông số kỹ thuật và phê duyệt ống dẫn khí PAP
PAP có nghĩa là gì trong cấu trúc ống dẫn khí này?
PAP xác định giấy ở trong cùng, nhôm ở giữa và giấy ở ngoài cùng. Hãy chỉ rõ trình tự các lớp trên bản vẽ mua hàng thay vì chỉ dựa vào mã viết tắt của sản phẩm.
Khả năng giữ nguyên hình dạng có nghĩa là ống dẫn phù hợp với chuyển động lặp đi lặp lại không?
Không. Việc duy trì hình dạng đã định và khả năng chịu được chuyển động lặp đi lặp lại là hai yêu cầu khác nhau. Hãy đánh giá hình dạng đã lắp đặt trong quá trình phê duyệt mẫu và chỉ định riêng biệt các yêu cầu về chuyển động hoặc rung động khi ứng dụng yêu cầu.
Liệu ống dẫn khí bọc nhựa có thể thay thế PAP mà không cần thay đổi thông số kỹ thuật không?
Không nên coi đây là sự thay thế tự động. Việc thay đổi vật liệu bên ngoài sẽ làm thay đổi cấu trúc tường. Hãy xem xét kỹ phương án thay thế được đề xuất, ghi lại trình tự các lớp và phê duyệt dựa trên các yêu cầu ứng dụng.
Mẫu ống dẫn khí PAP cần bao gồm những gì để được phê duyệt?
Bao gồm thông tin về cấu trúc, độ khít của đầu nối, tình trạng đầu cắt, hình dạng đã định hình, tình trạng vật liệu nhiều lớp và bao bì. Thêm thông tin về kiểm tra lưu lượng khí hoặc môi trường nếu cần, với các phương pháp và giới hạn chấp nhận được xác định rõ ràng.
