A chăn an toàn turbo được lắp đặt xung quanh vỏ máy nén tăng áp để tạo ra rào chắn ngăn chặn trong trường hợp hỏng hóc phía máy nén. Việc lắp đặt đúng cách không chỉ phụ thuộc vào việc quấn chăn quanh vỏ. Chăn phải ở đúng vị trí đã định, được giữ chắc chắn và tránh gây nhiễu với các ống sạc, kẹp, giá đỡ, hệ thống dây điện và các bộ phận khác gần đó.
Hướng dẫn này tập trung cụ thể vào việc cài đặt một Chăn an toàn BSTFLEX Turbo. Tiêu chuẩn này không áp dụng cho chăn nhiệt phía tuabin. Nếu dự án của bạn yêu cầu cách nhiệt xung quanh vỏ tuabin, hãy xem Chăn cách nhiệt BSTFLEX Turbo thay vào đó là phạm vi.
Quy trình lắp đặt phải luôn tuân theo các hướng dẫn được cung cấp cho cấu hình chính xác của bộ tăng áp và chăn. Không được sửa đổi, kéo căng quá mức hoặc cố định chăn ngăn chặn bằng phần cứng ngẫu hứng để bù đắp cho việc lắp đặt không đúng cách.

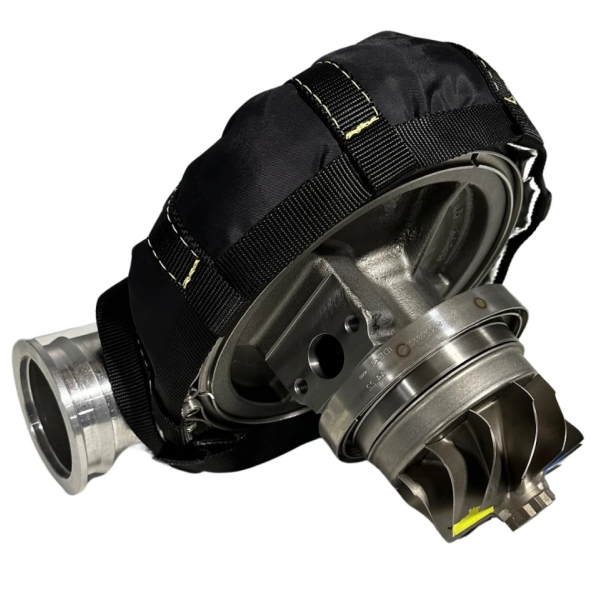

Một tấm chăn an toàn turbo được trang bị xung quanh vỏ máy nén, không phải vỏ tuabin.
Vỏ máy nén là vỏ bên lạnh bao quanh bánh xe máy nén và kết nối với hệ thống nạp và nạp khí. Mục đích của chăn an toàn là cung cấp một lớp ngăn chặn được gia cố xung quanh khu vực này.
Sự khác biệt này rất quan trọng vì một chăn nhiệt turbo phục vụ một chức năng khác. Một tấm chăn nhiệt thường được lắp đặt trên vỏ tuabin để giảm nhiệt bức xạ và cải thiện khả năng quản lý nhiệt. Chăn an toàn turbo được thiết kế để ngăn chặn phía máy nén.
Không lắp tấm chăn an toàn lên vỏ tuabin trừ khi sản phẩm được thiết kế và ghi chép cụ thể cho mục đích đó.
Trước khi buộc chặt chăn, hãy so sánh hình dạng và kích thước của nó với vỏ máy nén thực tế.
Kiểm tra những điều sau:
Một tấm chăn quá nhỏ có thể gây quá tải cho các đường nối hoặc hệ thống buộc chặt. Một tấm chăn quá lớn có thể xê dịch, bó lại hoặc cản trở các bộ phận xung quanh.
Nếu hình dạng vỏ không khớp với mẫu chăn, không buộc chăn vào đúng vị trí. Đối với các ứng dụng tùy chỉnh, hãy gửi kích thước vỏ, ảnh hoặc bản vẽ tới BSTFLEX để có thể xem xét đồ đạc trước khi sản xuất.
Đặt chăn xung quanh vỏ máy nén mà không siết chặt hoàn toàn hệ thống giữ. Sử dụng vị trí thử nghiệm này để xác nhận định hướng và khoảng trống.
Trước khi buộc chặt, hãy kiểm tra xem:
Hướng chính xác phải cho phép chăn đi theo hình dạng vỏ mà không bị biến dạng quá mức.
Sử dụng hệ thống buộc chặt được cung cấp cùng với chăn cụ thể. Tùy thuộc vào thiết kế, điều này có thể bao gồm dây đai, khóa, điểm gắn được gia cố hoặc phần cứng giữ khác.
Mục đích là giữ chăn ở vị trí an toàn trong quá trình vận hành xe mà không làm hỏng chăn hoặc các bộ phận lân cận.
Không thay thế hệ thống buộc chặt dự định bằng các phương pháp ngẫu hứng như:
Việc buộc chặt cải tiến có thể thay đổi sự phân bổ tải trọng xung quanh chăn và có thể làm hỏng phần gia cố hoặc các điểm đính kèm.
Không có mô-men xoắn thắt chặt phổ biến hoặc độ căng của dây đeo áp dụng cho mọi chăn an toàn turbo. Sử dụng hướng dẫn lắp đặt được cung cấp cho sản phẩm chính xác thay vì cho rằng lắp đặt chặt chẽ hơn luôn tốt hơn.
Giải phóng mặt bằng là một trong những phần quan trọng nhất của quá trình cài đặt. Chăn phải được giữ chắc chắn mà không ảnh hưởng đến hệ thống tăng áp hoặc các bộ phận xung quanh.
Xác nhận rằng chăn không cản trở đầu ra của máy nén hoặc kết nối ống sạc. Ống và kẹp phải được đặt đúng vị trí và dễ tiếp cận.
Chăn không được cản trở đầu vào máy nén hoặc cản trở bất kỳ kết nối đường ống, ống mềm hoặc bộ lọc đầu vào nào.
Kiểm tra xem kẹp vỏ máy nén hoặc dải giữ có cần tiếp cận dịch vụ hay không. Không đặt chăn ở vị trí khiến việc kiểm tra hoặc tháo dỡ thường xuyên trở nên bất khả thi.
Nếu bộ truyền động, thanh liên kết hoặc bộ phận chuyển động khác được đặt gần vỏ máy nén, hãy xác nhận rằng nó có thể di chuyển trong toàn bộ phạm vi hoạt động mà không tiếp xúc với chăn.
Không để chăn bị đè bẹp, xoắn hoặc tạo áp lực không mong muốn lên đường dầu hoặc chất làm mát. Kiểm tra các phụ kiện và định tuyến trước khi buộc chặt lần cuối.
Kiểm tra hệ thống dây điện và cảm biến cho các điểm tiếp xúc. Mép chăn cọ xát vào bộ dây điện trong quá trình rung có thể gây ra sự cố bảo trì mới ngay cả khi bản thân chăn vẫn an toàn.
Kiểm tra các giá đỡ, tấm kim loại và các bộ phận khác gần đó xem có cạnh sắc hoặc các điểm có thể bị cọ xát không. Tiếp xúc liên tục có thể làm hỏng lớp ngoài của chăn theo thời gian.
Bảo hiểm nhiều hơn không tự động tốt hơn. Phạm vi phủ sóng chính xác phụ thuộc vào thiết kế chăn và cấu hình vỏ máy nén.
Một tấm chăn được lắp đặt đúng cách phải:
Nếu chăn phải được kéo căng quá mức để đạt đến các điểm buộc chặt thì cần xem lại phần lắp đặt trước khi tiếp tục lắp đặt.
Chăn an toàn turbo được thiết kế để ngăn chặn phía máy nén. Không nên nhầm lẫn nó với chăn nhiệt vỏ tuabin.
Vỏ máy nén khác nhau có thể có kích thước bên ngoài khác nhau ngay cả trong các họ bộ tăng áp tương tự. Xác nhận cấu hình vỏ thực tế thay vì chỉ dựa vào tên sản phẩm.
Vị trí đầu vào, hướng đầu ra, kẹp và các tính năng bên ngoài đều ảnh hưởng đến việc lắp đặt chăn.
Dây, dây buộc cáp hoặc kẹp ngẫu nhiên bổ sung không được thay thế hệ thống buộc được thiết kế cho chăn.
Kiểm tra các kết nối đầu vào và đầu ra của máy nén sau khi đặt chăn. Kẹp phải được đặt đúng vị trí và có thể tiếp cận được.
Sửa chữa dầu, chất làm mát hoặc các rò rỉ khác trước khi lắp đặt. Không sử dụng chăn để che đi sự cố cơ học chưa được giải quyết.
Nếu chăn không khớp với vỏ máy nén thì lực buộc quá mức không phải là giải pháp thích hợp. Xem lại kích thước chăn hoặc yêu cầu một mẫu tùy chỉnh.
Sau khi lắp đặt, hãy thực hiện kiểm tra vật lý và trực quan lần cuối trước khi xe trở lại hoạt động.
Xác nhận rằng:
Kiểm tra lại chăn sau lần vận hành đầu tiên theo hướng dẫn sản phẩm và yêu cầu ứng dụng. Quan sát chuyển động, cọ xát hoặc thay đổi vị trí buộc chặt.
Để biết các hoạt động kiểm tra dịch vụ đang diễn ra, hãy xem Kiểm tra chăn an toàn Turbo: Khi nào cần thay chăn Turbo Shatter.
Vỏ máy nén tùy chỉnh có thể yêu cầu mẫu chăn tùy chỉnh. Để đánh giá dự án, hãy cung cấp càng nhiều thông tin cài đặt càng tốt.
| Thông tin | Tại sao nó quan trọng |
|---|---|
| Nhận dạng bộ tăng áp | Cung cấp tài liệu tham khảo về vỏ máy nén cơ bản |
| Kích thước nhà ở | Giúp xác định kích thước và kiểu chăn |
| Xóa ảnh | Hiển thị đầu vào, đầu ra, kẹp và hình học bên ngoài |
| Vẽ hoặc quét dữ liệu | Hỗ trợ phát triển mẫu tùy chỉnh nếu có |
| Các thành phần lân cận | Giúp xác định rủi ro giải phóng mặt bằng và can thiệp |
| Yêu cầu buộc chặt | Xác định cách sắp xếp lưu giữ ưu tiên |
| Số lượng đặt hàng | Hỗ trợ lấy mẫu, OEM và lập kế hoạch sản xuất |
| Yêu cầu về thương hiệu | Hỗ trợ các chương trình OEM hoặc nhãn hiệu riêng |
Để biết thêm thông tin về nguồn cung ứng tùy chỉnh và lắp đặt vỏ máy nén, hãy xem Chăn an toàn Turbo dành cho đua xe: Ngăn chứa máy nén, đồ đạc và cung cấp tùy chỉnh.
Một hệ thống bảo vệ turbo hoàn chỉnh có thể sử dụng cả biện pháp ngăn chặn và cách nhiệt, nhưng hai sản phẩm này không được coi là có thể thay thế cho nhau.
Nếu dự án cũng yêu cầu cách nhiệt vỏ tuabin, hãy xem lại Danh mục chăn bảo vệ nhiệt Turbo. BSTFLEX còn cung cấp các vật tư liên quan Cách nhiệt tấm chắn nhiệt và Bọc nhiệt ống xả và đầu sản phẩm để quản lý nhiệt khu vực khí thải rộng hơn.
Nếu vỏ máy nén của bạn không khớp với mẫu tiêu chuẩn, BSTFLEX có thể xem xét các yêu cầu tùy chỉnh dựa trên kích thước vỏ, bản vẽ, ảnh và điều kiện lắp đặt.
Khi yêu cầu báo giá, hãy cung cấp thông tin nhận dạng về bộ tăng áp, số đo vỏ máy nén, ứng dụng dự định, yêu cầu buộc chặt, số lượng đặt hàng ước tính và bất kỳ yêu cầu OEM hoặc nhãn hiệu riêng nào.
Xem Chăn An toàn BSTFLEX Turbo
Liên hệ với BSTFLEX để nhận báo giá chăn an toàn Turbo tùy chỉnh
Nó được lắp đặt xung quanh vỏ máy nén tăng áp. Không nên nhầm lẫn nó với chăn nhiệt vỏ tuabin.
Lắp chăn theo cách bố trí buộc chặt được chỉ định cho chính xác sản phẩm. Không sử dụng lực siết quá mức để bù đắp cho việc lắp đặt không đúng.
Khả năng giữ cải tiến không nên thay thế hệ thống buộc chặt được thiết kế cho chăn. Sử dụng các thành phần lưu giữ được cung cấp hoặc phê duyệt.
Kiểm tra đầu vào và đầu ra của máy nén, kẹp ống, giá đỡ, bộ phận truyền động, đường dầu và chất làm mát, hệ thống dây điện và khoảng trống xung quanh vỏ.
BSTFLEX có thể xem xét các yêu cầu về kích thước, cấu trúc và buộc chặt tùy chỉnh dựa trên hình dạng vỏ máy nén, ảnh chụp, bản vẽ và điều kiện lắp đặt.
