Màn chắn đóng gói bộ giảm thanh là một lớp giữ cơ học được sử dụng để chứa lớp cách âm bên trong bộ giảm thanh ống xả. Nó không thay thế sợi thủy tinh, đá bazan hoặc vật liệu đóng gói được phê duyệt khác. Nhiệm vụ của nó là giúp giữ vật liệu đó ở vị trí đã định đồng thời cho phép cấu trúc bộ giảm thanh hoạt động như thiết kế.
Đối với việc mua hàng OEM, màn hình phải được chỉ định nhiều hơn kích thước tấm. Đường kính dây, kết cấu xen kẽ, số lớp, xử lý cạnh, kích thước cắt, độ chồng lên nhau và vị trí lắp đặt đều ảnh hưởng đến cách bộ phận vừa khít và xử lý trong quá trình lắp ráp.

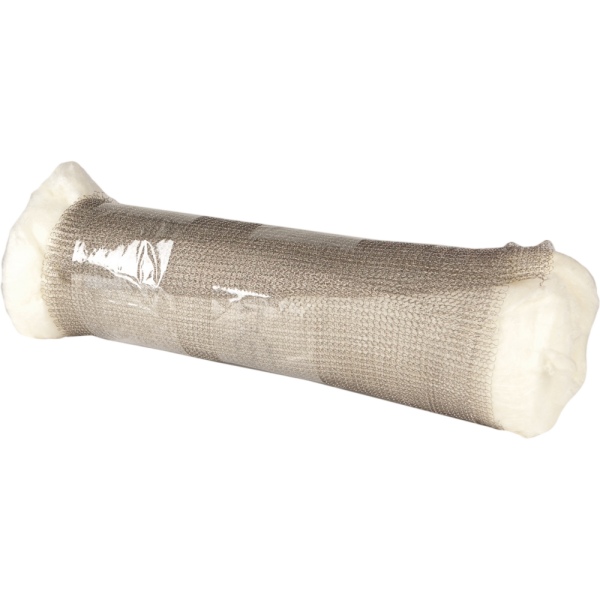

BSTFLEX Màn hình xả bằng thép không gỉ để giữ lại bộ giảm thanh sử dụng các sợi dây thép không gỉ 0,011 inch trong một tấm xen kẽ hai lớp. Tấm tiêu chuẩn hiện nay có kích thước 12 × 18 inch với hai mặt được gấp nếp. Việc cắt và đóng gói tùy chỉnh có thể được thảo luận để cung cấp OEM và bộ đóng gói lại.
A người giữ gói giảm thanh tạo thành một lớp vỏ kim loại hoặc lớp hỗ trợ xung quanh lớp cách âm. Tùy thuộc vào thiết kế bộ giảm thanh, nó có thể giúp:
Bản thân màn hình không phải là phần lấp đầy âm thanh chính. Bộ giảm thanh sử dụng bao bì bằng sợi thủy tinh vẫn cần mức sạc sợi thủy tinh được chỉ định. Thiết kế bao bì bằng đá bazan hoặc gốm vẫn cần số lượng sợi được phê duyệt.
Đừng giảm khả năng lấp đầy âm thanh chỉ vì lưới giữ được thêm vào.
Thị trường sử dụng một số mô tả chồng chéo:
Những thuật ngữ này có thể mô tả chức năng chung giống nhau nhưng chúng không đảm bảo cùng một cấu trúc.
Lưới thép dệt thông thường, lưới dệt kim, tấm kim loại giãn nở và lưới thép nhiều lớp đan xen có thể có hình dạng mở, tính linh hoạt và hành vi cạnh rất khác nhau. Đặc điểm kỹ thuật mua hàng phải xác định công trình đã được phê duyệt thay vì chỉ dựa vào lưới từ.
| Đặc điểm kỹ thuật | Tham khảo sản phẩm hiện tại | Lưu ý mua hàng OEM |
|---|---|---|
| Gia đình vật chất | Dây thép không gỉ | Chỉ định riêng hợp kim cần thiết trong đó dự án yêu cầu cấp độ xác định. |
| Đường kính dây | 0,011 trong | Khoảng 0,279 mm; sử dụng trị giá bản vẽ và dung sai đã thoả thuận cho các lệnh sản xuất. |
| Xây dựng | Tấm dây đan xen hai lớp | Không thay thế lưới một lớp chỉ vì kích thước bên ngoài phù hợp. |
| Kích thước tấm tiêu chuẩn | 12 × 18 inch | Khoảng 304,8 × 457,2 mm; cắt tùy chỉnh có thể được xem xét cho các dự án sản xuất. |
| Xử lý cạnh | Hai bên gấp mép | Xác định các cạnh nào được uốn trên các bộ phận tùy chỉnh và cách chúng được định hướng trong quá trình lắp ráp. |
| ứng dụng | Giữ lại bộ phận giảm thanh và giảm thanh | Kích thước và vị trí cuối cùng phải phù hợp với cấu trúc bộ giảm thanh bên trong thực tế. |
Các giá trị số liệu ở trên là chuyển đổi thứ nguyên trực tiếp. Chúng không tạo ra kích thước kho số liệu mới hoặc dung sai sản xuất bổ sung.
Một lỗi RFQ phổ biến là chỉ xác định đường kính dây.
Đường kính dây mô tả độ dày của từng sợi dây.
Hình học mở mô tả các không gian được tạo ra bởi việc xây dựng dây.
số lớp mô tả xem màn hình sử dụng một lớp, hai lớp hay cấu trúc được xác định khác.
Các tham số này không nên được coi là có thể thay thế cho nhau.
Hai màn chắn được làm bằng cùng một đường kính dây có thể cung cấp khả năng ngăn chặn rất khác nhau nếu cách đan xen, kích thước lỗ hoặc cách sắp xếp lớp của chúng khác nhau.
Trong trường hợp dự án OEM yêu cầu các lỗ mở được kiểm soát, hãy bao gồm phương pháp đo lỗ mở và phạm vi chấp nhận được trên bản vẽ. Không suy ra kích thước lỗ chỉ từ đường kính dây.
Một dây dày hơn không tự động làm cho dây tốt hơn lưới giảm âm bằng thép không gỉ. Việc tăng kích thước dây có thể thay đổi:
Do đó, đường kính dây được phê duyệt phải được xem xét cùng với cấu trúc màn chắn và hình dạng của bộ giảm thanh.
Đối với nguồn cung cấp thay thế, hãy bắt đầu với màn hình đã được phê duyệt hiện có hoặc mẫu chưa sử dụng. Đối với sự phát triển mới, hãy thử nghiệm màn hình được đề xuất trong cụm đóng gói hoàn chỉnh thay vì chọn đường kính dây một cách độc lập.

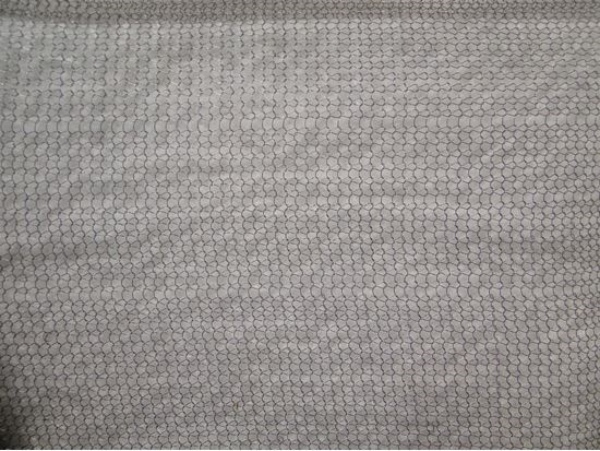

Sản phẩm BSTFLEX hiện tại sử dụng tấm dây đan xen hai lớp.
Điều này phải được viết rõ ràng trên bản vẽ OEM. Đơn đặt hàng chỉ nêu rõ “lưới thép không gỉ” để ngỏ một số công trình khả thi.
Thông số kỹ thuật có thể xác định:
Nếu nhà cung cấp đề xuất cách sắp xếp lớp khác, hãy coi đó như một sự thay đổi về kết cấu và xem xét độ vừa vặn cũng như hiệu suất duy trì trước khi sản xuất lại.
Các cạnh của dây cắt thô có thể hoạt động khác với các cạnh được tạo hình hoặc bị uốn trong quá trình chèn.
Màn hình BSTFLEX hiện sử dụng hai mặt được uốn cong để cải thiện khả năng xử lý và giúp tấm duy trì cạnh sạch hơn trong quá trình lắp ráp.
Để cắt tùy chỉnh lưới đóng gói giảm âm, xác định:
Không chỉ xác định kích thước phôi thô nếu việc gấp mép làm thay đổi chiều rộng hoàn thiện có thể sử dụng được.
Một tấm 12 × 18 inch tiêu chuẩn có thể được cắt bớt để phù hợp với các ứng dụng nhưng phải phát triển bộ phận cắt OEM từ bộ giảm thanh thực tế.
Cung cấp:
Tấm hình chữ nhật có thể phù hợp với cụm bao bì hình trụ đơn giản. Bộ giảm thanh hình bầu dục, bậc thang hoặc không đều có thể cần kiểu cắt khác.
Đối với cụm bao bì gần tròn, chu vi hình học có thể được ước tính từ:
Chiều dài bọc màn hình trước khi chồng lên nhau = π × đường kính ngoài đóng gói đã hoàn thành.
Nếu cụm đóng gói thành phẩm có đường kính ngoài 100 mm:
π × 100 mm = khoảng 314 mm.
Giá trị này chỉ là chu vi cơ bản. Chiều dài cắt cuối cùng cũng có thể cần:
Ví dụ tính toán này không thiết lập kích thước màn hình hoàn thiện hoặc chồng chéo được đề xuất.
Quá ít chồng lên nhau có thể để lại một lỗ hở ngoài ý muốn trong lớp giữ lại. Sự chồng chéo quá mức có thể tạo ra một vùng dày hơn hoặc cứng hơn cục bộ.
Đặc tả lắp ráp cần xác định:
Đừng yêu cầu người vận hành chỉ “bọc chặt”. Độ kín là chủ quan và có thể thay đổi cả hình dạng đóng gói và hình dạng màn hình.
Màn chắn và len thép không gỉ phải là loại thành phần riêng biệt.
Len thép có thể được sử dụng làm lớp sợi kim loại gần với lõi đục lỗ. Màn chắn cung cấp cấu trúc giữ lại bằng dây xung quanh hoặc bên trong cụm đóng gói.
Một số thiết kế bộ giảm thanh có thể sử dụng cả hai.
Để so sánh chi tiết về xây dựng, xem Bọc lõi len bằng thép không gỉ và màn chắn.
Không loại bỏ lớp len thép hiện có vì màn chắn không gỉ đang được thêm vào và đừng cho rằng len thép tự động cung cấp khả năng ngăn chặn giống như màn chắn đã được phê duyệt.
BSTFLEX Sock đóng gói sợi thủy tinh sử dụng túi lưới sợi thủy tinh dệt để chứa sợi thủy tinh.
Cấu trúc đó khác với p259.
| So sánh | Màn hình đóng gói bằng thép không gỉ | Sock đóng gói lưới sợi thủy tinh |
|---|---|---|
| Nguyên liệu chính | Dây thép không gỉ | Lưới sợi thủy tinh dệt cộng với sợi thủy tinh |
| Hình thức cung cấp sơ cấp | Tấm giữ kim loại | Thành phần đóng gói chứa |
| Nó có bao gồm phần đệm âm thanh chính không? | Không | Có |
| Kích thước RFQ chính | Kích thước tấm hoặc cắt, kết cấu dây và chồng chéo | Đường kính, chiều dài, trọng lượng lấp đầy và kết cấu lưới |
| Vai trò mua hàng điển hình | Thành phần lưu giữ riêng biệt | Thành phần đóng gói sẵn sàng để cài đặt hoặc bán thành phẩm |
Không sử dụng hai mô tả sản phẩm thay thế cho nhau chỉ vì cả hai đều chứa từ lưới.
Màn hình phải hoạt động với cấu trúc đóng gói thực tế.
BSTFLEX cung cấp một số vật liệu đóng gói giảm thanh, bao gồm sợi thủy tinh, len thép không gỉ, sợi gốm, sợi bazan và các thành phần đóng gói được tạo hình sẵn.
Đối với mỗi dự án màn hình, hãy xác định:
Không chọn màn hình trước rồi thay đổi số lượng đóng gói chỉ để phù hợp với màn hình.
Bất kỳ lớp kim loại bổ sung nào đều chiếm không gian.
Khi màn chắn bao quanh bên ngoài lớp cách âm, hãy xác nhận rằng cụm hoàn thiện vẫn vừa khít bên trong vỏ mà không buộc lớp đệm vào trạng thái nén ngoài ý muốn.
Đối với cụm hình trụ:
Phong bì màn hình đã hoàn thiện ≈ đường kính ngoài của bộ phận được đóng gói + phần đóng góp của màn hình.
Sự đóng góp thực tế phụ thuộc vào cấu trúc dây, số lượng lớp, sự chồng chéo và xử lý cạnh cục bộ. Đừng cho rằng chỉ riêng đường kính dây đã bằng mức tăng đường kính thành phẩm.
Thử lắp ráp thực tế ở nơi có khe hở hạn chế.
A màn hình đóng gói lại bộ giảm thanh có thể giúp chứa bao bì, nhưng nó không thiết lập số lượng bao bì chính xác.
Giữ các thông số kỹ thuật này riêng biệt:
Nếu lớp đệm hiện có quá lỏng hoặc quá dày, việc thêm màn hình sẽ không tự động sửa thông số kỹ thuật đổ đầy cơ bản.
Đối với việc lắp ráp lặp đi lặp lại, màn hình cắt sẵn có thể giảm việc đo và cắt cạnh đường dây.
Thông số kỹ thuật cắt tùy chỉnh có thể bao gồm:
Trong trường hợp một số mẫu bộ phận giảm thanh sử dụng cùng một vật liệu màn hình nhưng có kích thước cắt khác nhau, hãy chỉ định một số bộ phận hoàn thiện riêng biệt cho mỗi lần cắt được phê duyệt.
| Tùy chọn mua hàng | Làm việc tại Khách hàng | Các yếu tố chi phí chính |
|---|---|---|
| Tấm tiêu chuẩn | Đo lường, cắt, xác định và chuẩn bị cho việc lắp đặt. | Giá tấm, cắt giảm nhân công, cắt bỏ và kiểm tra. |
| Hình chữ nhật cắt sẵn | Định vị, chồng chéo và cài đặt. | Giá mảnh, dung sai kích thước và đóng gói. |
| Màn hình tùy chỉnh | Định hướng và lắp ráp cuối cùng. | Phương pháp cắt, độ phức tạp, năng suất và số lượng đặt hàng. |
| Bộ thành phần | Cài đặt với các bộ phận đóng gói lại đã được phê duyệt khác. | Kiểm soát BOM, đóng gói, dán nhãn và kết hợp thành phần. |
So sánh chi phí cho mỗi bộ giảm thanh được chấp nhận thay vì chỉ giá mỗi tờ.
Các vết cắt từ lưới thép không gỉ là phế liệu sản xuất trừ khi bản vẽ chấp thuận rõ ràng việc sử dụng chúng ở nơi khác.
Không thêm các mảnh nhỏ còn sót lại xung quanh cụm đóng gói chỉ để giảm lãng phí. Sự chồng chéo thêm và các miếng kim loại không đều có thể thay đổi độ cứng, độ dày và độ lắp ráp cục bộ.
Đối với các đơn hàng lặp lại, hãy tối ưu hóa bố cục cắt xung quanh các kích thước bộ phận hoàn thiện được yêu cầu.
Nhà cung cấp có thể xem xét:
| Mục kiểm tra | Những gì cần kiểm tra |
|---|---|
| Nhận dạng vật chất | Tài liệu tham khảo vật liệu không gỉ được phê duyệt nếu được chỉ định. |
| Đường kính dây | Đường kính và phương pháp đo được phê duyệt. |
| Xây dựng | Chỉnh sửa cấu trúc hai lớp hoặc cấu trúc xen kẽ khác đã được phê duyệt. |
| Kích thước đã hoàn thành | Chiều rộng, chiều dài và hồ sơ tùy chỉnh theo bản vẽ. |
| Các cạnh | Chỉnh sửa cấu hình gấp, gấp hoặc cắt cạnh. |
| Tình trạng mảnh | Không có hiện tượng biến dạng ngoài ý muốn, vướng víu nghiêm trọng hoặc vật liệu lạ. |
| Nhận dạng | Số bộ phận, bản sửa đổi bản vẽ và tham chiếu lô hàng nếu được yêu cầu. |
| Bao bì | Đúng số lượng, dán nhãn và bảo vệ trong quá trình vận chuyển. |
Thống nhất dung sai và phương pháp lấy mẫu trước khi đặt hàng sản xuất. Các giá trị danh nghĩa hiện tại của sản phẩm không nên được hiểu là dung sai sản xuất trừ khi những dung sai đó đã được xác nhận riêng.
Mẫu màn chắn phải được đánh giá cùng với lớp bọc, lõi và vỏ cách âm thực tế.
Ghi lại:
Nếu âm thanh hoặc áp suất ngược là một phần của quá trình xác nhận dự án, hãy kiểm tra các đặc tính đó bằng cách sử dụng bộ giảm âm hoàn chỉnh theo quy trình đã thỏa thuận. Chỉ riêng thông số kỹ thuật của màn hình không quyết định được kết quả.
Không. Màn hình là một bộ phận giữ lại. Lớp cách âm vẫn là một vật liệu riêng biệt với trọng lượng, mật độ và thông số lắp đặt riêng.
Không. Lưới chắn được làm từ dây đan xen. Len thép không gỉ là một vật liệu sợi kim loại. Một số bộ giảm âm sử dụng cả hai ở các vị trí khác nhau.
Sản phẩm BSTFLEX hiện tại được thiết kế để cho phép cắt tỉa cho các ứng dụng phù hợp. Để lắp ráp OEM lặp lại, hãy chỉ định kích thước cắt hoàn thiện để người vận hành không phải đo từng màn hình riêng lẻ.
Thông số kỹ thuật của sản phẩm hiện tại liệt kê các sợi dây thép không gỉ 0,011 inch, khoảng 0,279 mm. Xác nhận bản vẽ hiện tại và thông số kỹ thuật mua hàng khi đặt hàng số lượng sản xuất.
Các cạnh được uốn cong cung cấp một cạnh hoàn thiện được kiểm soát tốt hơn để xử lý và chèn. Đối với các bộ phận tùy chỉnh, hãy xác định cạnh nào cần uốn và kích thước hoàn thiện sau khi tạo hình cạnh.
BSTFLEX có thể xem xét các yêu cầu về kích thước cắt, bao bì và màn hình OEM tùy chỉnh dựa trên bản vẽ, kích thước bộ giảm thanh hoặc mẫu. Các yêu cầu về vật liệu và xây dựng phải được xác nhận trong quá trình báo giá và phê duyệt mẫu.
Bắt đầu với Màn hình xả bằng thép không gỉ BSTFLEX để giữ lại bộ giảm thanh. Gửi thông số kỹ thuật dây cần thiết, cấu trúc màn hình, kích thước hoàn thiện, xử lý cạnh và số lượng đặt hàng.
Đồng thời cung cấp các kích thước lõi được đục lỗ, vật liệu đóng gói, kích thước đóng gói bên ngoài và phần chồng lên nhau dự định nếu có. Đối với các dự án kết hợp màn hình với bao bì bằng sợi thủy tinh, đá bazan hoặc thép không gỉ tùy chỉnh, hãy xem lại Dịch vụ sản xuất bao bì bộ giảm thanh OEM BSTFLEX.
Yêu cầu mẫu màn hình đóng gói bộ giảm âm và báo giá OEM
