Bộ dây điện truyền động có thể hoạt động gần các vỏ hộp số nóng, ống xả, bộ chuyển đổi xúc tác, các bộ phận liên quan đến bộ tăng áp và các nguồn nhiệt tập trung khác. Tại những vị trí này, bộ dây điện có thể cần nhiều hơn là khả năng bảo vệ chống mài mòn thông thường. Một thiết kế đúng đắn ống bọc bảo vệ nhiệt cho bộ dây điện truyền động phải kiểm soát được sự tiếp xúc nhiệt trong khi vẫn đảm bảo phù hợp với hình dạng bộ dây điện, quy trình lắp ráp và không gian đóng gói của xe.
Không giống như ống bọc chịu nhiệt đa năng, tấm chắn bộ dây điện truyền động ô tô thường được phát triển xung quanh một bộ phận cụ thể. Thiết kế có thể cần một chiều dài, đường kính trong, các phần cắt, điểm cố định, đầu gia cố hoặc các tính năng khác được xác định để giữ ống bọc ở đúng vị trí trong quá trình lắp ráp và vận hành xe.
BSTFLEX sản xuất ống bọc bảo vệ nhiệt tráng nhôm và các bộ phận bảo vệ nhiệt tùy chỉnh cho bộ dây điện, ống dẫn, cáp và đường ống dẫn chất lỏng ô tô.
Hệ thống dây điện truyền động kết nối các cảm biến, cuộn dây điện từ, mô-đun điều khiển và các bộ phận điện khác trong khi đi qua một phần đòi hỏi khắt khe về cơ học và nhiệt của xe.
Tùy thuộc vào kiến trúc của xe, bộ dây điện có thể nằm gần:
Vấn đề nhiệt không phải lúc nào cũng do tiếp xúc trực tiếp. Bề mặt ống xả nóng có thể truyền năng lượng bức xạ đáng kể qua khe hở không khí và làm tăng nhiệt độ của bộ dây điện, đầu nối hoặc ống dẫn bảo vệ gần đó.
Do đó, mục đích của tấm chắn nhiệt bộ dây điện truyền động là giảm tải nhiệt truyền đến cụm điện trong khi vẫn duy trì đủ độ linh hoạt cho việc đi dây và lắp đặt.
Một sai lầm phổ biến trong thông số kỹ thuật là bắt đầu với định mức nhiệt độ của vật liệu và cho rằng cùng một giá trị đó đại diện cho khả năng bảo vệ nhiệt được cung cấp cho bộ dây điện.
Đây là những đặc tính khác nhau.
Một ống bọc có thể sử dụng các vật liệu có khả năng chịu được nhiệt độ cao, nhưng nhiệt độ mà bộ dây điện được bảo vệ đạt tới còn phụ thuộc vào một số yếu tố bổ sung:
Đối với một dự án OEM, do đó tốt hơn là nên xác định giới hạn nhiệt độ bộ dây điện yêu cầu và môi trường vận hành trước khi hoàn thiện cấu tạo ống bọc.
Các bộ dây điện truyền động được đi gần hệ thống xả thường xuyên tiếp xúc với nhiệt bức xạ hơn là nhiệt tiếp xúc trực tiếp.
Trong điều kiện này, bề mặt ngoài tráng nhôm có thể hữu ích vì nó phản xạ một phần năng lượng bức xạ trước khi nó đi vào cấu trúc ống bọc.
Hiệu quả của tấm chắn nhiệt phản xạ cũng phụ thuộc vào việc lắp đặt. Một bề mặt phản xạ sạch hướng về phía nguồn nhiệt và một khe hở không khí phù hợp thường mang lại kết quả nhiệt khác biệt so với cùng một ống bọc được ép trực tiếp vào bề mặt nóng.
Trong trường hợp ứng dụng liên quan đến tiếp xúc trực tiếp, dẫn nhiệt hoặc nhiệt độ môi trường xung quanh thường cao, có thể cần thêm các lớp cách nhiệt hoặc cấu trúc ống bọc khác.
Ống bọc bảo vệ bộ dây điện truyền động có thể được sản xuất theo nhiều cách tùy thuộc vào các yêu cầu về nhiệt và cơ học.
Một thiết kế phổ biến sử dụng lớp ngoài bằng nhôm phản quang kết hợp với lớp nền dệt bằng sợi thủy tinh. Bề mặt nhôm giải quyết vấn đề nhiệt bức xạ, trong khi cấu trúc sợi thủy tinh mang lại sự linh hoạt và hỗ trợ cho ống bọc.
Loại cấu trúc này đặc biệt phù hợp khi bộ dây chạy gần các bộ phận ống xả nhưng không tiếp xúc liên tục với bề mặt nóng.
Tải nhiệt cao hơn có thể đòi hỏi nhiều hơn một lớp dệt phản quang đơn lẻ. Một ống bọc composite có thể kết hợp:
Sự kết hợp lớp chính xác phụ thuộc vào mức giảm nhiệt độ yêu cầu và độ dày gói có sẵn.
Một ống bọc hình ống thẳng không phải lúc nào cũng phù hợp cho bộ dây truyền động đã hoàn thiện. Các nhánh, đầu nối, giá đỡ hoặc điểm cố định có thể yêu cầu cấu trúc được may hoặc tạo hình.

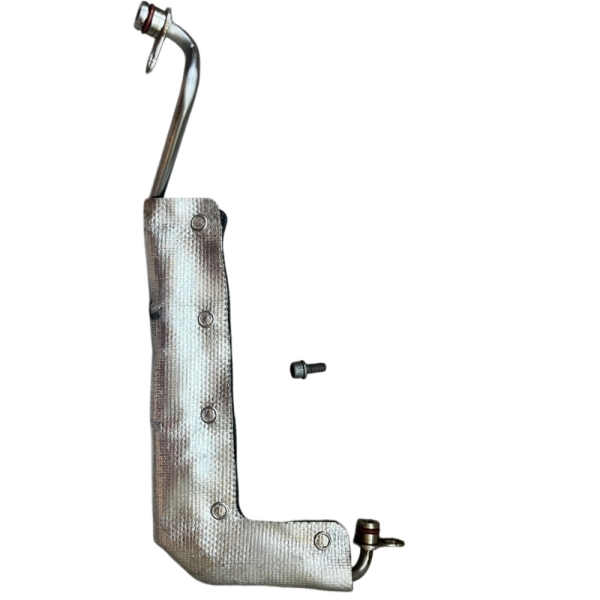

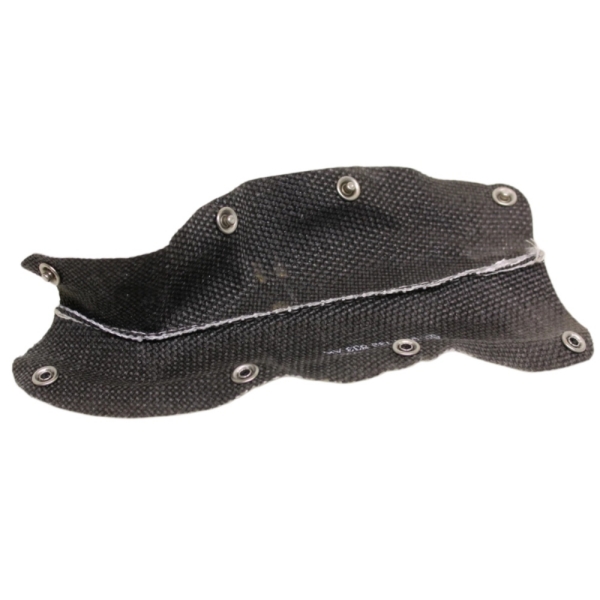

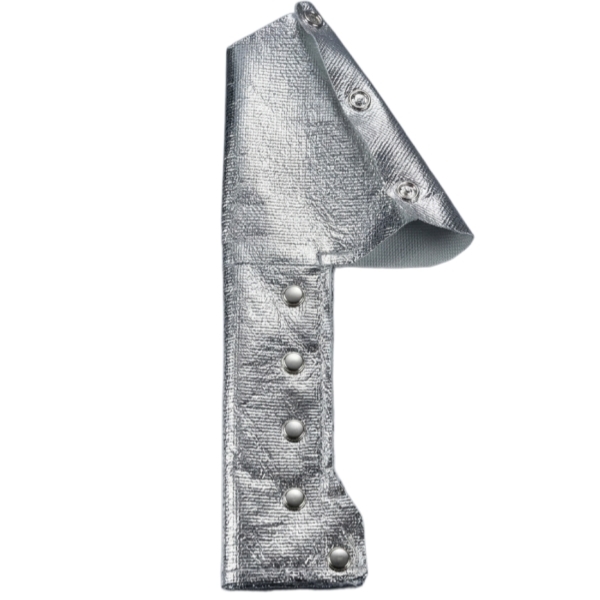

Đối với các cụm lắp ráp phức tạp, BSTFLEX cũng có thể phát triển tấm chắn nhiệt ô tô bằng sợi thủy tinh tráng nhôm được tạo hình tùy chỉnh dựa trên bản vẽ hoặc mẫu vật lý.
Hai trong số những thông tin đầu vào quan trọng nhất trong một dự án bảo vệ nhiệt là nhiệt độ nguồn nhiệt và khoảng cách tối thiểu giữa nguồn đó và bộ dây.
Một ống bọc được chỉ định cho bộ dây cách xa bộ phận ống xả nóng 150 mm đang giải quyết một vấn đề nhiệt khác với ống bọc được lắp đặt chỉ cách vài milimet.
Vì lý do này, một yêu cầu báo giá (RFQ) lý tưởng nên xác định:
Những giá trị này cung cấp cho nhà cung cấp cơ sở tốt hơn nhiều để đánh giá các tùy chọn vật liệu và cấu trúc so với một yêu cầu như “cần một ống bọc 500°C”.
Thông số kỹ thuật nhiệt hữu ích nhất thường là nhiệt độ tối đa mà cụm dây điện được bảo vệ được phép đạt tới.
Giới hạn này có thể được kiểm soát bởi:
Do đó, một ống bọc nhiệt nên được chọn như một phần của hệ thống bộ dây hoàn chỉnh thay vì là một vật liệu riêng lẻ.
SAE J2302 là một phương pháp tiêu chuẩn hóa để đánh giá hiệu quả nhiệt của ống bọc, ống dẫn và băng cách nhiệt dưới tác động của nhiệt bức xạ.
Phương pháp này so sánh nhiệt độ bề mặt của một vật thể thử nghiệm tiêu chuẩn hóa khi có và không có ống bọc bảo vệ trong các điều kiện nhiệt bức xạ xác định. Sự chênh lệch nhiệt độ đo được cung cấp một chỉ báo về hiệu quả của ống bọc đối với nhiệt bức xạ.
Điều này hữu ích trong việc bảo vệ nhiệt cho ô tô vì nó đánh giá hiệu suất nhiệt thay vì chỉ đơn thuần báo cáo khả năng chịu nhiệt tối đa của nguyên liệu thô.
Khi bản vẽ của OEM hoặc thông số kỹ thuật của khách hàng tham chiếu đến SAE J2302, cấu trúc ống bọc thực tế cần được đánh giá trong các điều kiện bắt buộc. Một sản phẩm không nên được mô tả là tuân thủ hoặc đã được kiểm nghiệm theo SAE J2302 trừ khi cấu trúc liên quan đã thực sự được kiểm nghiệm tương ứng.
Che chắn nhiệt bức xạ và ngăn chặn nhiệt là các vấn đề kỹ thuật khác nhau.
SAE J2302 giải quyết dòng nhiệt bức xạ hướng tới một bộ phận được bảo vệ. Để so sánh, SAE J2495 liên quan đến hiệu quả ngăn chặn nhiệt của các vật liệu ống bọc được sử dụng xung quanh một bộ phận nóng.
Đối với bộ dây điện truyền động nằm gần ống xả, hiệu quả nhiệt bức xạ thường là điểm khởi đầu phù hợp hơn. Đối với một ống bọc được lắp xung quanh một đường ống nóng để giữ nhiệt bên trong đường ống đó, vấn đề nhiệt sẽ khác.
Ống bọc bộ dây điện truyền động phải vừa với bó dây được bảo vệ mà không gây khó khăn không cần thiết khi lắp đặt.
Nếu ống bọc quá chật:
Nếu nó quá lỏng:
Do đó, thông số kỹ thuật nên bao gồm đường kính ngoài của bộ dây điện, dung sai kích thước và bất kỳ thay đổi cục bộ nào về kích thước bó dây.
Ống bọc nên bao phủ phần bộ dây điện tiếp xúc với nguồn nhiệt, nhưng việc thêm chiều dài không cần thiết có thể làm tăng chi phí và thời gian lắp ráp.
Khi chuẩn bị bản vẽ, hãy xác định:
Đối với sản xuất ô tô số lượng lớn, chiều dài cắt nhất quán là rất quan trọng vì nó quyết định vị trí cuối cùng của các tính năng khác như khoen, lỗ và rãnh.
Bộ dây điện truyền động thường bao gồm các nhánh hoặc tính năng gắn kết khiến cho một ống bọc thẳng đơn giản không thể vừa vặn chính xác.

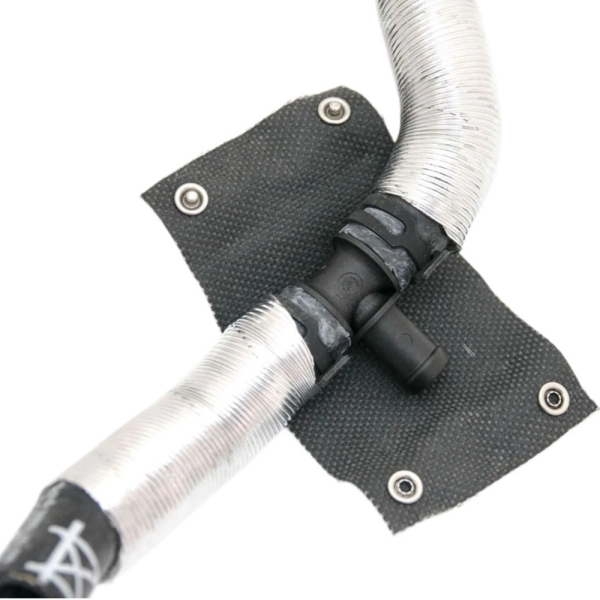

Các rãnh và phần cắt tùy chỉnh có thể cho phép tấm chắn nhiệt tránh được:
Các tính năng này nên được xác định bằng bản vẽ bất cứ khi nào có thể để vị trí của chúng so với các đầu ống bọc vẫn có thể lặp lại được.
Hiệu suất nhiệt chỉ hữu ích nếu ống bọc vẫn nằm trên phần dự định của bộ dây điện.
Tùy thuộc vào cách lắp ráp, khả năng giữ cố định có thể đạt được bằng:
Khoen có thể cung cấp một điểm gắn cố định giúp kiểm soát vị trí ống bọc so với bộ dây điện.
Đối với các ứng dụng OEM, vị trí và độ bền của tính năng giữ cố định nên được coi là một phần của thông số kỹ thuật linh kiện thay vì là một chi tiết hoàn thiện tùy chọn.
Các đầu của ống bọc nhiệt bằng vải có thể cần xử lý thêm để cải thiện việc lắp ráp hoặc ngăn các lớp bị tách rời.
Tùy thuộc vào cấu tạo, các phương pháp hoàn thiện có thể bao gồm:
Phương pháp tốt nhất phụ thuộc vào vật liệu được sử dụng và liệu ống bọc có cần chịu được sự uốn cong lặp đi lặp lại hay không.
Quy trình lắp ráp bộ dây điện có ảnh hưởng trực tiếp đến thiết kế ống bọc.
| Tình trạng bộ dây điện | Điển hìnhThiết kế ống bọc |
|---|---|
| Bộ dây điện trước khi lắp đầu nối | Ống bọc dạng trượt vào |
| Bộ dây điện hoàn chỉnh với các đầu nối lớn | Ống bọc dạng quấn quanh |
| Bộ dây điện cần bảo trì trong tương lai | Ống bọc có khóa dán hoặc có thể tháo rời |
| Lắp ráp số lượng lớn yêu cầu khóa đóng cố định | Khóa bấm hoặc khóa cơ khí được thiết kế riêng |
| Bộ dây điện có các nhánh và hình dạng không đều | Tấm chắn nhiệt được may hoặc tạo hình tùy chỉnh |
Cấu tạo dạng trượt vào thường đơn giản hơn, nhưng chỉ khi hình dạng bộ dây điện và trình tự lắp ráp cho phép.
Khả năng bảo vệ nhiệt không nên được đánh giá độc lập với việc định tuyến bộ dây điện.
Ngay cả một ống bọc hiệu suất cao cũng có thể bị ảnh hưởng nếu bộ dây điện hoàn chỉnh được định tuyến gần hệ thống xả hơn đáng kể so với dự kiến.
Trong quá trình xem xét thiết kế, hãy kiểm tra:
Trong một số trường hợp, việc cải thiện đường đi của bộ dây điện thêm một khoảng cách nhỏ có thể giảm tiếp xúc nhiệt đủ để cho phép sử dụng cấu trúc bảo vệ nhiệt mỏng hơn và linh hoạt hơn.
Ống bọc bộ dây điện hộp số cũng có thể tiếp xúc với các giá đỡ, kẹp hoặc cấu trúc xe gần đó. Do đó, hiệu suất nhiệt không thể là yếu tố duy nhất cần xem xét trong thiết kế.
Tùy thuộc vào việc lắp đặt, các kỹ sư có thể cần chỉ định thêm:
Nếu dự kiến có sự hao mòn cơ học đáng kể, có thể cần một lớp chống mài mòn riêng biệt hoặc cấu trúc bảo vệ kết hợp cả nhiệt và cơ học.
Các linh kiện trong khu vực hộp số có thể gặp phải sương dầu, nước, chất bẩn trên đường hoặc các loại chất lỏng ô tô khác.
Do đó, toàn bộ cấu trúc ống bọc, bao gồm bề mặt phản quang, chất kết dính, chỉ may và hệ thống đóng, cần được đánh giá cho môi trường vận hành thực tế.
Một lớp phản quang hoạt động tốt trong phòng thí nghiệm khi còn mới có thể không mang lại kết quả lâu dài tương tự nếu bề mặt của nó bị hư hỏng cơ học hoặc bị nhiễm bẩn nặng.
Đối với một nền tảng ô tô mới, việc phát triển nguyên mẫu thường bắt đầu với hình học của bộ dây điện và môi trường nhiệt.
Một gói phát triển thực tế có thể bao gồm:
Nếu bản vẽ không đầy đủ, mẫu vật lý hoặc ảnh chụp chi tiết cũng có thể giúp xác định nguyên mẫu ban đầu.
Một ống bọc hoạt động tốt về mặt nhiệt trong nguyên mẫu cũng phải có khả năng sản xuất ổn định trong sản xuất hàng loạt.
Đối với nguồn cung cấp OEM, quy trình sản xuất có thể cần kiểm soát:
Các dự án khối lượng lớn cũng có thể yêu cầu đồ gá, dụng cụ cắt hoặc các phương pháp sản xuất chuyên dụng khác để duy trì các đặc tính này.
Tấm chắn nhiệt dây dẫn truyền động là một bộ phận chức năng của ô tô, vì vậy việc kiểm tra cần giải quyết cả các đặc tính về kích thước và hình ảnh.
Tùy thuộc vào bản vẽ của khách hàng, việc kiểm tra có thể bao gồm:
Đối với các dự án OEM quan trọng, các yêu cầu kiểm tra nên được thiết lập trước khi sản xuất hàng loạt thay vì bổ sung sau khi linh kiện đã được thiết kế.
Để đánh giá kỹ thuật hiệu quả, hãy gửi càng nhiều thông tin sau đây càng tốt:
| Thông tin bắt buộc | Tại sao nóquan trọng |
|---|---|
| Đường kính dây dẫn | Xác định kích thước ống bọc |
| Chiều dài được bảo vệ | Xác định kích thước linh kiện |
| Nhiệt độ nguồn nhiệt | Xác định mức độ nghiêm trọng của nhiệt |
| Khoảng hở tối thiểu | Quan trọng để đánh giá nhiệt bức xạ |
| Nhiệt độ dây dẫn tối đa | Xác định hiệu suất nhiệt yêu cầu |
| Bản vẽ dây dẫn | Hiển thị các nhánh, đầu nối và các tính năng lắp đặt |
| Trình tự lắp đặt | Xác định cấu trúc dạng trượt hoặc dạng quấn |
| Phương pháp cố định | Ngăn chặn sự di chuyển của ống bọc |
| Yêu cầu xác nhận | Xác định các thử nghiệm bắt buộc |
| Số lượng hàng năm | Giúp xác định quy trình sản xuất |
BSTFLEX sản xuất các sản phẩm bảo vệ nhiệt bằng vải và nhôm cho bộ dây điện, cáp, ống dẫn và đường ống chất lỏng ô tô. Các thiết kế có thể từ ống bọc linh hoạt tiêu chuẩn đến các bộ phận tùy chỉnh với các rãnh, lỗ cắt, khóa cài, đầu gia cố và hình dạng cụ thể theo linh kiện.
Nhiều lựa chọn hơn về ống bọc phản xạ nhiệt ô tô có sẵn trong Ống bọc bảo vệ nhiệt tráng nhôm danh mục.
Để biết thông tin chung về lựa chọn vật liệu và thiết kế bộ dây điện, hãy xem Ống bọc bảo vệ nhiệt cho bộ dây điện ô tô: Vật liệu, Thiết kế và Ứng dụng.
Đối với dự án bảo vệ nhiệt cho bộ dây truyền động mới, hãy gửi cho BSTFLEX bản vẽ linh kiện, kích thước bộ dây, nhiệt độ nguồn nhiệt, khoảng cách, nhiệt độ mục tiêu của bộ dây và tiêu chuẩn xác nhận bắt buộc. Chúng tôi có thể đánh giá hình dạng và đề xuất cấu trúc phù hợp để phát triển nguyên mẫu.
Đây là một loại ống bọc bảo vệ nhiệt được lắp đặt xung quanh hệ thống dây điện liên quan đến bộ truyền động ô tô. Mục đích của nó là giảm tiếp xúc nhiệt từ bộ truyền động, ống xả hoặc các bộ phận nóng khác ở gần đó trong khi vẫn duy trì sự linh hoạt và khả năng định tuyến cần thiết cho bộ dây.
Bề mặt ngoài tráng nhôm sáng bóng rất hữu ích để phản xạ nhiệt bức xạ từ các bộ phận ống xả gần đó. Nó thường được kết hợp với sợi thủy tinh hoặc một loại vải cách nhiệt khác để cung cấp lớp cấu trúc và nhiệt bên dưới bề mặt phản xạ.
Không có khoảng cách chung. Khoảng cách bắt buộc phụ thuộc vào nhiệt độ ống xả, cấu trúc ống bọc, thời gian tiếp xúc, sự lưu thông không khí và nhiệt độ tối đa cho phép đối với bộ dây. Việc lắp đặt thực tế nên được đánh giá dựa trên hiệu suất nhiệt yêu cầu.
Không. Khả năng chịu nhiệt của vật liệu ống bọc cho biết vật liệu đó có thể chịu được mức nào. Nhiệt độ mà bộ dây được bảo vệ đạt tới phụ thuộc vào toàn bộ môi trường nhiệt, bao gồm nhiệt độ nguồn nhiệt, khoảng cách, cấu trúc ống bọc và thời gian tiếp xúc.
SAE J2302 đánh giá hiệu quả của lớp cách nhiệt dạng ống, ống dẫn hoặc băng dính chống lại nhiệt bức xạ bằng cách so sánh nhiệt độ của vật thể thử nghiệm khi có và không có vật liệu bảo vệ trong các điều kiện xác định.
Có. Các thiết kế tùy chỉnh có thể kết hợp các rãnh, lỗ, khoen, lỗ cắt, đầu gia cố và các tính năng khác cần thiết để định vị hoặc tích hợp với cụm bộ dây.
Có, nếu sử dụng cấu trúc dạng quấn, khóa dán, khóa bấm hoặc cấu trúc có thể mở khác. Một ống bọc hình ống thông thường thường yêu cầu bộ dây hoặc các đầu nối của nó phải đi qua ống bọc.
Có. Bản vẽ được ưu tiên để kiểm soát kích thước, nhưng các bộ phận hiện có, mẫu bộ dây và ảnh chụp lắp đặt cũng có thể được sử dụng trong quá trình phát triển ban đầu.
