Vật liệu chèn ống xả giãn nở: Cách các tấm sợi thủy tinh giải phóng nhiệt lấp đầy bộ giảm thanh

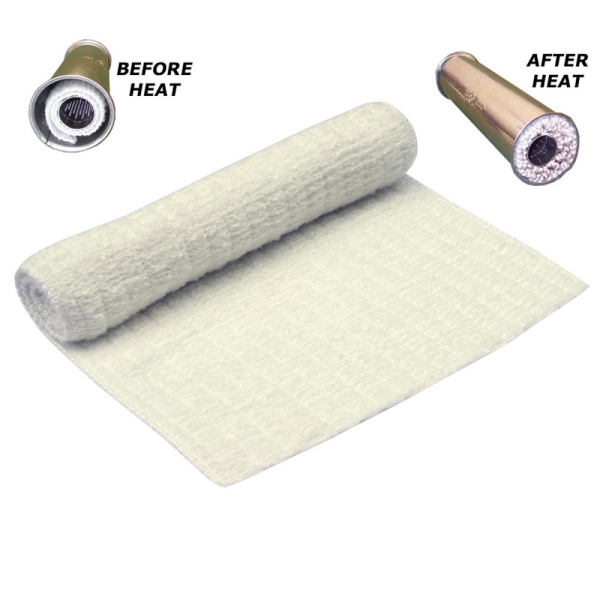

Vật liệu cách âm ống xả giãn nở được lắp đặt ở dạng nén và được thiết kế để giải phóng cấu trúc sợi nén khi bị nung nóng. Trong tấm sợi thủy tinh giải phóng bằng nhiệt, các đường khâu tạm thời giữ các sợi thủy tinh có kết cấu lại với nhau trong quá trình xử lý và lắp ráp. Khi các đường khâu mất đi chức năng giữ cố định, cấu trúc sợi có thể mở rộng vào không gian được phân bổ cho nó bên trong bộ giảm thanh.

Sự khác biệt quan trọng là vật liệu cách âm trở nên cồng kềnh hơn mà không tạo thêm sợi thủy tinh. Hiệu suất của nó vẫn phụ thuộc vào cấp độ vật liệu, khối lượng làm đầy, hình học buồng và sự phân bổ cuối cùng. Một tấm giãn nở không thay thế cho việc xác định bộ giảm thanh cần bao nhiêu vật liệu cách âm.

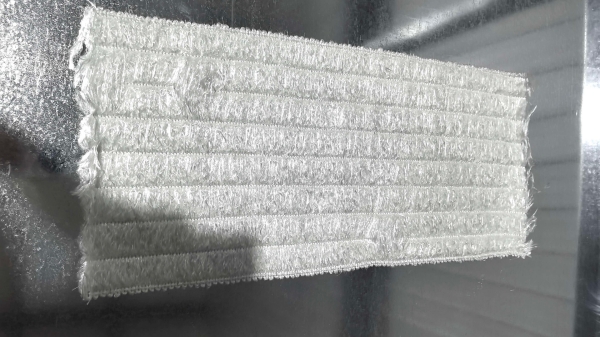

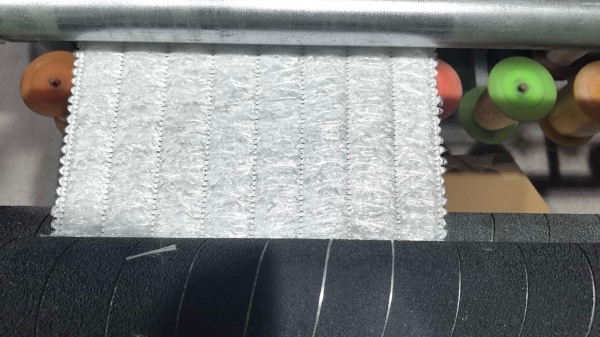

BSTFLEX Tấm cách âm bộ giảm thanh ống xả sử dụng sợi thủy tinh dạng sợi liên tục, có kết cấu, được nén với các đường khâu có điểm nóng chảy thấp. Đối với các nhà sản xuất ống xả đang đánh giá cấu trúc này, điểm khởi đầu là mối quan hệ giữa trạng thái lắp đặt nén và trạng thái giải phóng khi sử dụng.

Điều gì thực sự giãn nở bên trong bộ giảm thanh?

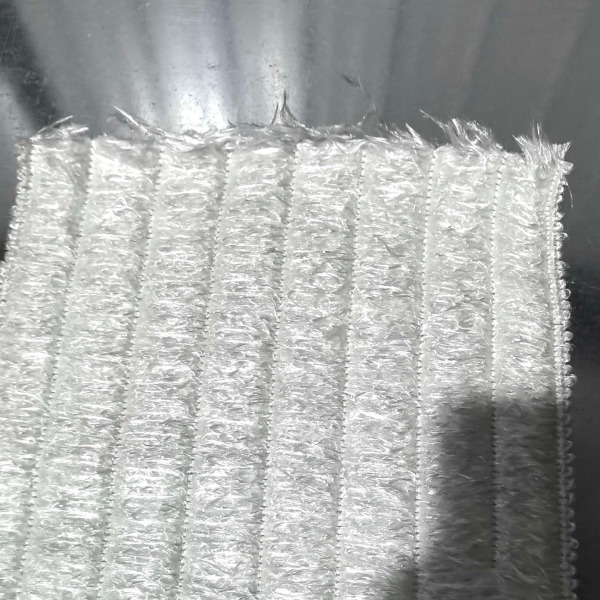

Trong cấu trúc này, quá trình tạo kết cấu tạo ra một sự sắp xếp cồng kềnh của các sợi thủy tinh. Vật liệu được nén thành một tấm dễ quản lý và các đường khâu tạm thời giữ cấu trúc đó lại. Nhiệt giải phóng sự giữ cố định để các sợi có thể khôi phục độ dày trong không gian có sẵn.

Đây không phải là thủy tinh nóng chảy thành hình dạng lớn hơn, cũng không phải là phản ứng bọt trương nở. Sự thay đổi đáng kể về độ dày đến từ sự sắp xếp của các sợi. Thuật ngữ vật liệu cách âm ống xả tự giãn nở mô tả hành vi giải phóng này; nó không có nghĩa là vật liệu phát triển vô hạn hoặc tự động tạo ra mật độ lắp đặt chính xác.

Một tấm đã giải phóng không nên được mong đợi sẽ tự động trở lại trạng thái khâu ban đầu sau khi nguội. Hãy coi dạng nén là một công cụ hỗ trợ lắp ráp, không phải là một cơ chế có thể đảo ngược và thiết lập lại trong mỗi chu kỳ động cơ.

Tại sao bắt đầu với một tấm cách âm ống xả nén?

Đối với dây chuyền lắp ráp, sự hấp dẫn nằm ở tính thực tế: một miếng vật liệu xác định có thể được định vị trước khi sợi đạt đến độ dày giải phóng của nó. Người mua có thể chỉ định diện tích cắt và trọng lượng thay vì để số lượng hoàn toàn phụ thuộc vào đánh giá của người vận hành.

Khi đánh giá một tấm cách âm ống xả giãn nở, hãy so sánh công việc cần thiết để chuẩn bị, định vị và đóng bộ phận lắp ráp. Ghi lại xem tấm vật liệu có vừa với lỗ chèn hay không, liệu nó có bị vướng vào các đặc điểm bên trong hay không và liệu nó có giữ đúng vị trí dự định trước khi vỏ được đóng lại hay không.

Điều này không làm cho vật liệu cách âm dạng tấm tốt hơn hoàn toàn so với sợi rời hoặc quy trình làm đầy trực tiếp. Nó cung cấp một con đường khác để có được lượng sợi được kiểm soát. Các vật liệu cách âm ống xả và định dạng cung cấp khác vẫn phù hợp ở những nơi chúng phù hợp với thiết bị hiện có và thiết kế bộ giảm thanh đã được phê duyệt.

Làm đầy các buồng hình bầu dục, hình bầu dục ba và lõi lệch tâm

Khoảng cách xung quanh một ống đục lỗ không phải lúc nào cũng đồng nhất. Một ống lệch tâm, vỏ hình bầu dục hoặc phần cuối có hình dạng tạo ra các vùng có khoảng hở hướng tâm khác nhau. Đối với các thiết kế này, hãy đánh giá bố cục cách âm nén và không gian mà nó dự kiến sẽ giải phóng vào.

Vật liệu cách âm bộ giảm thanh giãn nở có thể được đánh giá ở những nơi dạng nén ban đầu hữu ích cho việc làm đầy một khoang không đều. Tuy nhiên, không thể giả định rằng sự giải phóng sẽ di chuyển các sợi qua một vách ngăn hoặc xung quanh mọi vật cản. Chia bộ giảm thanh nhiều buồng thành các vùng làm đầy thực tế của nó và chỉ định số lượng và vị trí cho từng vùng.

Kiểm tra phía hẹp của lõi lệch tâm cũng như khoang rộng hơn. Tổng trọng lượng làm đầy thỏa đáng không chứng minh rằng cả hai khu vực đều chứa vật liệu cần thiết. Kiểm tra một bộ phận lắp ráp thử nghiệm sau chu kỳ gia nhiệt đã thỏa thuận để xác minh sự phân bổ thay vì dựa vào vẻ ngoài bên ngoài của vỏ đã đóng.

Sự giãn nở không quyết định số lượng làm đầy

Có hai quyết định riêng biệt: thiết kế cần bao nhiêu sợi và sợi đó được đưa vào buồng như thế nào. Sự giải phóng bằng nhiệt giải quyết quyết định thứ hai. Nó không thiết lập quyết định đầu tiên.

Mật độ sợi lắp đặt trung bình = khối lượng sợi thủy tinh khô / thể tích thực được chỉ định cho sợi đó.

Nếu một lượng sợi cố định chiếm nhiều thể tích hơn sau khi bung ra, mật độ khối trung bình của nó sẽ giảm. Phép tính số học đó không cho bạn biết liệu mật độ thu được có phù hợp về mặt âm học hay không. Tương tự, một khoang trông có vẻ đầy vẫn có thể chứa quá ít sợi so với thông số kỹ thuật đã được phê duyệt.

Sử dụng khối lượng nạp đã được xác nhận hiện có hoặc thiết lập mục tiêu thông qua thử nghiệm phát triển. Không được giảm lượng sợi chỉ vì vật liệu thay thế được mô tả là tự giãn nở.

Chuyển đổi Trọng lượng Sợi được Phê duyệt thành Chiều dài Cắt

Khi biết khối lượng sợi thủy tinh trên một đơn vị diện tích của tấm, có thể tính toán chiều dài cắt cần thiết:

Chiều dài cắt tính bằng mét = khối lượng sợi thủy tinh cần thiết tính bằng gam / (chiều rộng tấm tính bằng mét × trọng lượng diện tích sợi thủy tinh tính bằng g/m²).

Chỉ để minh họa, giả sử một dự án đã phê duyệt lượng sợi 240 g, chiều rộng tấm 0,40 m và trọng lượng diện tích sợi thủy tinh là 600 g/m². Chiều dài cắt được tính là 240 / (0,40 × 600) = 1,00 m. Đây là các giá trị giả định để giải thích cách tính, không phải là thông số kỹ thuật sản phẩm của BSTFLEX hay mật độ nạp được khuyến nghị.

Xác nhận xem trọng lượng diện tích được báo giá chỉ bao gồm sợi thủy tinh hay toàn bộ tấm, bao gồm cả đường khâu tạm thời và bất kỳ thành phần nào khác. Sử dụng cùng một cơ sở khối lượng trong bản vẽ, tính toán và hồ sơ kiểm tra. Kiểm tra lại kết quả khi việc cắt, tỉa hoặc chồng lấp làm thay đổi số lượng được lắp đặt.

Chiều rộng Tấm và Chiều dài Quấn là các Kích thước Khác nhau

Trong cách sắp xếp quấn lõi thông thường, chiều rộng tấm tuân theo chiều dài đóng gói hiệu dụng của bộ giảm thanh, trong khi chiều dài cắt được lấy xung quanh lõi. Bố cục được phê duyệt phải xác định hướng đó; nếu không, một kích thước chỉ được dán nhãn là "chiều dài" có thể có nghĩa khác nhau đối với nhà cung cấp và người lắp ráp.

Đối với vật liệu nhồi bộ giảm thanh ống xả được đặt hàng theo mét, hãy nêu rõ cả chiều rộng và trọng lượng diện tích. Một mét của hai tấm khác nhau không nhất thiết chứa cùng một khối lượng sợi. Một vòng quanh lõi cũng không xác định được số lượng cần thiết cho khoang xung quanh.

Chỉ định khoảng hở đầu, cách sắp xếp lớp và bất kỳ không gian nào được nạp riêng biệt trên bản vẽ. Đối với một cụm lắp ráp không đều, bố cục cắt được đánh dấu sẽ hữu ích hơn là hướng dẫn chung về việc quấn cho đến khi đầy.

Tách biệt Nhiệt độ Bung ra khỏi Nhiệt độ Vận hành

Khi tìm nguồn vật liệu đóng gói ống xả giãn nở nhiệt, hãy tách biệt đặc tính của đường khâu khỏi khả năng của sợi thủy tinh. Sợi có điểm nóng chảy thấp sẽ giải phóng cấu trúc bị nén; sợi thủy tinh phải duy trì sự phù hợp với các điều kiện vận hành dự kiến.

Nhiệt độ được ghi lại trong dòng khí thải, tại lớp đóng gói phía lõi hoặc trên vỏ ngoài không phải là cùng một phép đo. Xác định vị trí khi yêu cầu tấm đóng gói ống xả nhiệt độ cao. Chỉ riêng nhãn nhiệt độ tối đa không xác định được các điều kiện bung ra hoặc tuổi thọ vận hành của một bộ giảm thanh hoàn chỉnh.

Việc lắp đặt phải bảo toàn trạng thái bung ra dự kiến

Giữ nguyên Cấu trúc được Cung cấp

Tuân theo các hướng dẫn cắt và xử lý đã được phê duyệt. Không tháo đường khâu tạm thời hoặc làm giãn nở trước tấm trừ khi phương pháp lắp ráp được chỉ định yêu cầu điều đó. Ngọn lửa trần hoặc bước làm nóng sơ bộ tự chế không phải là sự thay thế cho quy trình điều hòa được quy định.

Sử dụng các bộ phận giữ được chỉ định, không phải nén thêm

Cố định vật liệu đủ chắc chắn để lắp ráp bằng phương pháp đã được phê duyệt. Không thêm dây buộc chặt, keo dán vĩnh viễn hoặc các loại dây buộc bổ sung mà không xem xét ảnh hưởng của chúng đến chức năng giải phóng. Việc hạn chế bổ sung có thể xung đột với lý do chọn tấm giải phóng nhiệt.

Ngược lại, "không nén quá mức" không có nghĩa là để vật liệu đóng gói không được cố định hoặc đoán chừng số lượng. Hãy sử dụng kiểu cắt, khối lượng sợi và vị trí ban đầu đã thỏa thuận.

Giữ Bảo vệ Phía Lõi như một Quyết định Thiết kế Riêng biệt

Khi bộ giảm thanh hiện tại quy định lớp lót kim loại hoặc lưới giữ, hãy giữ nguyên trong cụm lắp ráp trừ khi cấu trúc sửa đổi đã được phê duyệt. Đường khâu phản ứng nhiệt và lớp giữ vĩnh viễn phục vụ các mục đích khác nhau. Việc chọn một tấm giãn nở không tự thân nó là sự phê duyệt để loại bỏ các thành phần khác.

Thống nhất Quy trình Gia nhiệt Ban đầu

Sự giải phóng diễn ra khi vật liệu liên quan đạt đến các điều kiện quy định của nó. Đừng cho rằng một số phút cố định ở chế độ không tải sẽ làm ổn định mọi bộ giảm thanh. Hãy làm theo hướng dẫn của nhà sản xuất vật liệu và ống xả, với ống xả được lắp ráp hoàn chỉnh và khí thải được chiết xuất hoặc xả ra một cách an toàn tại vị trí vận hành thích hợp.

Vật liệu nhồi ống xả giãn nở có giống với thảm sợi thủy tinh thông thường không?

Không nhất thiết.Vật liệu nhồi bộ giảm thanh, thảm đóng gói sợi thủy tinh và tấm đóng gói ống xả mô tả các danh mục vật liệu hoặc dạng cung cấp rộng rãi. Chỉ riêng những cái tên đó không xác nhận sự hiện diện của một lớp hạn chế giải phóng nhiệt.

Để so sánh trực tiếp, hãy yêu cầu thông tin về cấu trúc sợi, phương pháp liên kết hoặc khâu, độ dày được cung cấp và điều kiện lắp đặt dự kiến. Một tấm thảm thông thường có thể được thiết kế để giữ cấu trúc của nó thay vì giải phóng nó.

Cấu trúc vật liệu đóng gói bộ giảm thanh sợi liên tục được mô tả ở đây dành cho việc làm đầy âm thanh bên trong một bộ giảm thanh phù hợp. Nó không nên bị nhầm lẫn với băng quấn nhiệt ống xả bên ngoài hoặc với bọt giãn nở được sử dụng cho các ứng dụng làm kín không liên quan.

Một thử nghiệm mẫu OEM nên thiết lập những gì?

Bắt đầu với một sự so sánh có kiểm soát: xác định loại sợi, khối lượng sợi đã lắp đặt, hình học khoang và bất kỳ lớp đóng gói nào khác. Ghi lại sự khác biệt giữa tấm được đề xuất và cấu trúc hiện có để sự thay đổi vật liệu không bị nhầm lẫn với sự thay đổi định dạng cung cấp.

Đánh giá độ vừa vặn khi lắp ráp trước khi gia nhiệt, sau đó kiểm tra sự phân bổ và giữ lại sau khi đã ổn định và chu kỳ làm việc đã thỏa thuận. Sử dụng cùng các điều kiện kiểm tra âm thanh đã được ghi lại khi so sánh các bộ giảm thanh. Bao gồm các phép đo tổn thất áp suất ở những nơi mà việc xác nhận thiết kế yêu cầu.

Một hồ sơ phê duyệt hữu ích liên kết kết quả được chấp nhận với một vật liệu cụ thể, bố cục cắt, trọng lượng làm đầy và bản vẽ sửa đổi. Cả từ "giãn nở" lẫn ảnh chụp một buồng đầy đủ đều không xác lập được mức giảm decibel, khoảng thời gian bảo dưỡng hoặc sự tuân thủ của ống xả hoàn thiện.

Để phát triển dựa trên bản vẽ hoặc mẫu, hãy xem BSTFLEX Dịch vụ sản xuất vật liệu cách âm ống xả OEM. Phân biệt yêu cầu thay thế tương đương với một dự án thay đổi sợi, khối lượng nhồi hoặc cách sắp xếp lớp.

Các câu hỏi về vật liệu cách âm ống xả giãn nở

Có phải mọi tấm cách âm ống xả bằng sợi thủy tinh đều giãn nở khi gặp nhiệt không?

Không. Hãy chỉ định cấu trúc giải phóng nhiệt thay vì cho rằng tất cả các tấm sợi thủy tinh đều hoạt động theo cách này. Hãy hỏi xem cấu trúc được cố định như thế nào trước khi lắp đặt và yếu tố nào làm nó giãn nở.

Vật liệu cách âm ống xả tự giãn nở giãn nở bao nhiêu?

Một hệ số nhân chung không phải là thông số kỹ thuật đầy đủ. Bất kỳ tỷ lệ giãn nở nào được nêu đều cần xác định độ nén ban đầu, điều kiện gia nhiệt và điều kiện đo lường. Sự giãn nở tự do bên ngoài vỏ không giống như sự giải phóng bên trong buồng nhồi bị giới hạn.

Vật liệu cách âm ống xả giãn nở có thể cắt theo kích thước không?

Sử dụng phương pháp cắt được nhà cung cấp phê duyệt cho cấu trúc đó. Chỉ định chiều rộng, chiều dài cắt và khối lượng sợi yêu cầu cùng nhau, đồng thời kiểm tra xem việc cắt có ảnh hưởng đến đường khâu hoặc độ ổn định khi xử lý hay không.

Vật liệu cách âm ống xả giãn nở nên được quấn chặt đến mức nào?

Sử dụng cách sắp xếp ban đầu và khối lượng nhồi được chỉ định thay vì quy tắc "càng chặt càng tốt". Duy trì độ ổn định khi lắp đặt mà không thêm các ràng buộc ngăn cản sự giãn nở dự kiến.

Có thể sử dụng cùng một tấm cho bộ giảm thanh động cơ hai thì và bốn thì không?

Chu kỳ động cơ không xác nhận được sự phù hợp. Hãy kiểm tra loại sợi, hình dạng buồng, điều kiện vận hành, khối lượng nhồi và các yêu cầu hiện có của bộ giảm thanh cho từng ứng dụng.

Hãy chỉ định một tấm cho bộ giảm thanh của bạn, không chỉ là tên sản phẩm

Để nhận báo giá vật liệu cách âm ống xả giãn nở, hãy cung cấp mặt cắt ngang của bộ giảm thanh, đường kính ngoài của lõi, kích thước vỏ trong và chiều dài nhồi hiệu dụng. Bao gồm khối lượng sợi khô đã được phê duyệt hoặc thông số kỹ thuật nhồi hiện có, nhiệt độ vận hành cùng các vị trí đo, số lượng mẫu và nhu cầu sản xuất dự kiến.

Cũng cần nêu rõ liệu bạn có yêu cầu vật liệu để tự cắt tại chỗ hay một linh kiện đã cắt sẵn. Xác định bao bì ưu tiên, nhãn dán bộ phận và các kiểm tra về kích thước hoặc trọng lượng cần thiết khi nhận hàng. Các giá trị chưa biết có thể được đánh dấu để phát triển thay vì thay thế bằng các giả định.

Xem xét tấm cách âm bộ giảm thanh bằng sợi thủy tinh giải phóng nhiệt BSTFLEX làm sản phẩm khởi đầu cho yêu cầu của bạn. Cấp độ vật liệu, đặc tính giải phóng và thông số kỹ thuật hoàn thiện cần được thống nhất cho cụm lắp ráp dự kiến trước khi phê duyệt sản xuất.
