Cách nhiệt ống xả máy phát điện và chăn cách nhiệt ống xả có thể tháo rời

Đường ống xả máy phát điện không chỉ đơn thuần là dẫn khí nóng ra khỏi vỏ máy. Nó phải đảm bảo khả năng tiếp cận để kiểm tra, thích ứng với sự chuyển động và giữ cho các thiết bị lân cận nằm trong giới hạn nhiệt độ cho phép. Việc bổ sung lớp cách nhiệt không được làm cho các công việc đó trở nên khó khăn hơn.

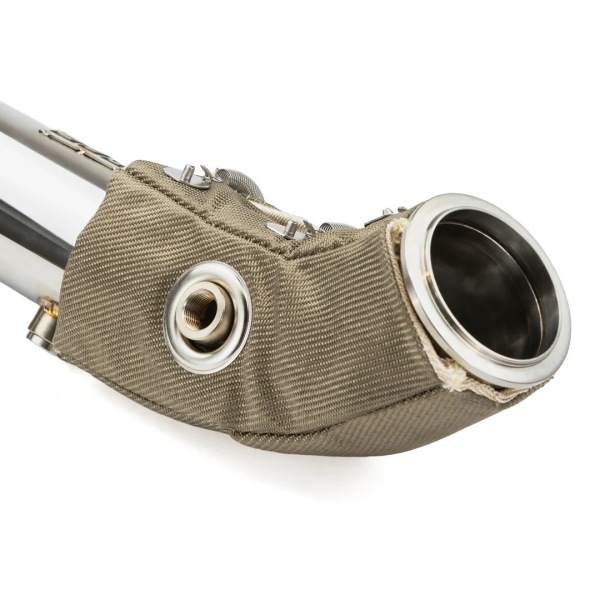

Cách nhiệt đường ống xả máy phát điện có thể được cung cấp dưới dạng các tấm bọc có thể tháo rời cho các đoạn ống thẳng, chăn cách nhiệt định hình cho các đoạn cút nối và các tấm phủ riêng biệt cho mặt bích hoặc bộ giảm thanh. Cấu tạo cần tuân theo sơ đồ đường ống xả đã được phê duyệt, với việc lựa chọn vật liệu dựa trên điều kiện vận hành thay vì chỉ dựa vào công suất máy phát điện.

BSTFLEX sản xuất chăn cách nhiệt ống xả có thể tháo rời tùy chỉnh cho các thiết bị nhiệt độ cao. Đối với các dự án máy phát điện, hãy cung cấp bản vẽ đường ống, yêu cầu về nhiệt độ và các điểm tiếp cận bảo trì để lớp cách nhiệt đề xuất có thể được xem xét như một cụm hoàn chỉnh.

Quy định đường ống xả thành một tập hợp các phần có thể bảo trì

Hãy xem xét một đường ống chạy từ cửa ra của động cơ qua một cút nối đến bộ giảm thanh. Một lớp phủ cách nhiệt liên tục có vẻ đơn giản, nhưng nó sẽ trở nên bất tiện khi kỹ thuật viên cần tiếp cận mặt bích cút nối hoặc kết nối bộ giảm thanh.

Một quy cách hữu ích hơn là xác định điểm bắt đầu và kết thúc của từng phần cách nhiệt. Đoạn ống thẳng, đoạn uốn cong và kết nối dịch vụ sau đó có thể được bọc riêng biệt, với các chi tiết mối nối được thiết kế để hạn chế các khu vực nóng bị hở mà không gây cản trở việc tháo rời.

Sắp xếp dưới đây là điểm khởi đầu cho việc thảo luận, không phải là thiết kế lắp đặt áp dụng cho mọi trường hợp.

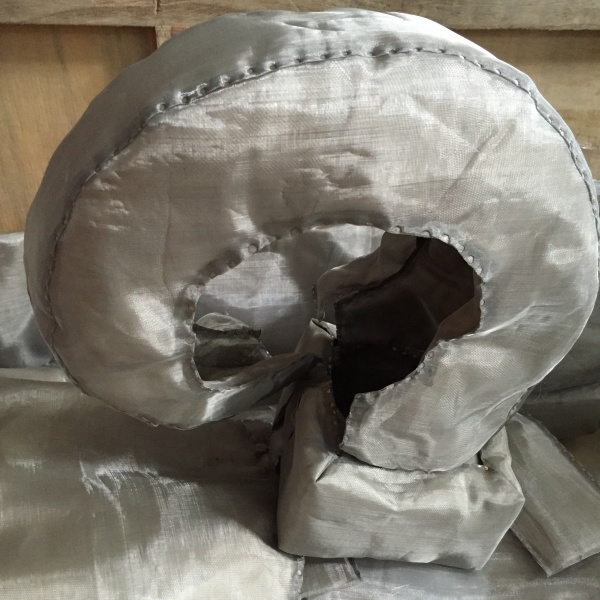

Đối với các đoạn cong, chăn cách nhiệt cút nối của BSTFLEX cung cấp một tài liệu tham khảo sản phẩm để thảo luận về độ vừa vặn. Hãy xác nhận đường kính thực tế, hình dạng uốn cong và nhiệt độ trước khi chọn cấu tạo cho việc lắp đặt máy phát điện.

Ba mức nhiệt độ cần có trong quy cách kỹ thuật

Một yêu cầu chỉ nêu nhiệt độ khí xả sẽ để lại một câu hỏi quan trọng chưa được giải đáp: nhiệt độ đó được đo ở đâu?

Nhiệt độ khí xả mô tả khí bên trong đường ống. Đây là thông tin vận hành hữu ích, nhưng không mặc nhiên giống với nhiệt độ kim loại tại bề mặt tiếp xúc với lớp cách nhiệt.

Nhiệt độ bề mặt ống là điều kiện phía nóng có liên quan đối với hệ thống cách nhiệt tiếp xúc. Sử dụng dữ liệu đo đạc hoặc thông tin thiết kế của nhà sản xuất thiết bị, và xác định tải vận hành liên quan đến giá trị đó.

Nhiệt độ bề mặt ngoài của chăn cách nhiệt là mục tiêu hiệu suất cho cụm đã lắp đặt. Hãy quy định nó cùng với các điều kiện môi trường, lưu lượng không khí, vị trí đo đạc và trạng thái vận hành của máy phát điện.

Đối với cách nhiệt ống xả máy phát điện diesel, hãy bao gồm cả điều kiện vận hành được phê duyệt khắt khe nhất, không chỉ là một lần chạy thử không tải ngắn. Khi quá trình tái tạo sau xử lý làm thay đổi cấu hình nhiệt độ, hãy lấy các giới hạn liên quan và các hạn chế về cách nhiệt từ nhà sản xuất thiết bị.

Xếp hạng nhiệt độ cao cho một loại sợi không xác định được nhiệt độ cho phép của toàn bộ tấm cách nhiệt. Lớp bề mặt phía nóng, lõi, lớp vỏ ngoài, chỉ và các chốt đều cần phải phù hợp với điều kiện sử dụng tại chỗ của chúng.

Chọn vật liệu cách nhiệt ống xả máy phát điện theo từng lớp

Thông số kỹ thuật nên mô tả chức năng của từng lớp thay vì chỉ nêu tên một vật liệu duy nhất cho toàn bộ lớp vỏ.

Lớp bề mặt phía nóng bảo vệ cụm cách nhiệt

Lớp bề mặt bên trong phải phù hợp với nhiệt độ, điều kiện tiếp xúc và xử lý tại ống. Tùy thuộc vào thiết kế, vải chịu nhiệt hoặc lớp bề mặt kim loại có thể phù hợp. Hãy xác định cấp vật liệu và mức độ tiếp xúc dự kiến thay vì chỉ dựa vào mô tả chung chung như vải chịu nhiệt độ cao.

Lõi cung cấp khả năng cách nhiệt chính

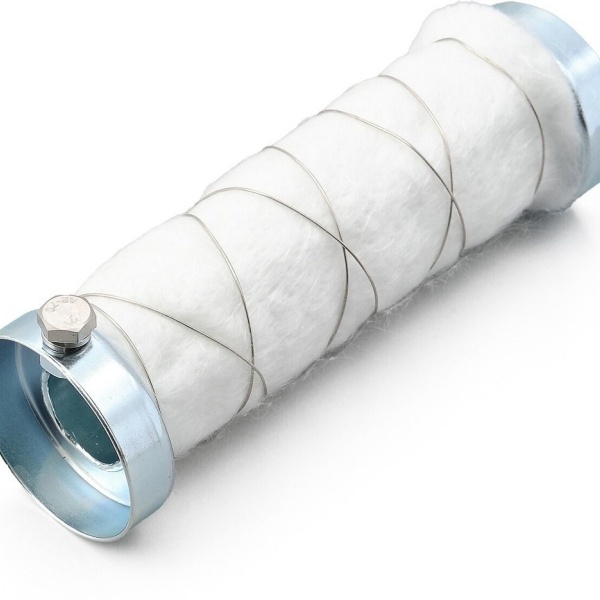

Sợi thủy tinh, vật liệu cách nhiệt dạng sợi gốc silica hoặc các loại vật liệu cách nhiệt chịu nhiệt độ cao khác có thể được xem xét tùy theo ứng dụng. Hãy so sánh dữ liệu nhiệt, giới hạn sử dụng và độ dày lắp đặt của vật liệu đã chọn. Ngoài ra, hãy xem xét các yêu cầu xử lý và dữ liệu an toàn của vật liệu đó.

Độ dày cách nhiệt phải vừa với không gian sẵn có mà không bị nén ngoài ý muốn vào các giá đỡ hoặc thiết bị lân cận. Hãy chỉ định cấu trúc hoàn thiện, không chỉ là độ dày của vật liệu rời trước khi chế tạo.

Lớp vỏ ngoài giải quyết vấn đề tiếp xúc và xử lý

Chọn lớp vỏ dựa trên nhiệt độ tại chỗ dự kiến và mức độ tiếp xúc với mài mòn, thời tiết hoặc ô nhiễm. Một loại vải phủ có thể phù hợp với một hệ thống lắp đặt, trong khi một cấu trúc bảo vệ bằng kim loại có thể cần thiết cho hệ thống khác.

Đừng coi lưới thép không gỉ là rào cản kín chất lỏng hoặc cho rằng vải phủ làm cho mọi đường may và mối đóng đều không thấm nước. Khi vấn đề phun dầu hoặc tiếp xúc với thời tiết là quan trọng, hãy yêu cầu chi tiết về cách bố trí lớp phủ hoàn chỉnh.

Để so sánh vật liệu rộng hơn, hãy xem vật liệu cách nhiệt ống xả cho các hệ thống nhiệt độ cao. Các tùy chọn lớp tấm cách nhiệt và cách buộc cũng được đề cập trong hướng dẫn về tấm cách nhiệt ống xả của chúng tôi.

Không biến cách nhiệt thành vật cản cơ học

Tấm cách nhiệt ống xả không phải là giá đỡ ống. Ống xả và bộ giảm thanh cần có hệ thống hỗ trợ phù hợp riêng, với trọng lượng của lớp cách nhiệt được tính vào đánh giá cơ học.

Các chốt phải giữ tấm cách nhiệt mà không bắc cầu qua các bộ phận chuyển động theo cách hạn chế chuyển động dự kiến của chúng. Các đầu nối linh hoạt và ống thổi cần được đặc biệt chú ý: không kẹp, chèn hoặc quấn chúng như thể chúng là ống cứng thông thường.

Nhận sự phê duyệt của nhà sản xuất linh kiện trước khi cách nhiệt kết nối linh hoạt, bộ tăng áp, ống góp hoặc vỏ sau xử lý. Một tấm cách nhiệt phù hợp cho một hệ thống động cơ này không tự động được phê duyệt cho hệ thống khác.

Giữ cho các đường thoát nước, kết nối cảm biến, điểm kiểm tra và các lỗ thông gió cần thiết hoạt động bình thường. Các vị trí xuyên tường và mái cần các cụm bảo vệ được chỉ định; tấm cách nhiệt ống xả không phải là vật thay thế cho chi tiết xuyên tường đã được phê duyệt.

Thiết kế mối đóng cho người sẽ tháo nó

Hệ thống buộc có thể trông dễ tiếp cận trên bản vẽ nhưng lại trở nên khó tiếp cận khi ống nằm bên trong vỏ cách âm.

Đặt móc, lò xo hoặc dây buộc ở phía dễ tiếp cận bất cứ nơi nào việc lắp đặt cho phép. Kiểm tra xem tấm cách nhiệt có thể được mở và rút ra mà không cần tháo các đường ống không liên quan hoặc làm hỏng hệ thống dây điện gần đó hay không. Đối với nắp mặt bích, hãy bao gồm đủ không gian tiếp cận cho các công cụ cần thiết sau khi nắp được tháo ra.

Đối với các bộ nhiều mảnh, hãy yêu cầu bản vẽ mặt cắt và nhận dạng khớp trên các tấm cách nhiệt. Đơn đặt hàng thay thế sau đó có thể tham chiếu đến khuỷu tay hoặc đoạn ống cụ thể thay vì dựa vào ảnh chụp của một tấm che không xác định.

Việc tái sử dụng nên phụ thuộc vào tình trạng. Kiểm tra bề mặt, đường may, lớp cách nhiệt và phần cứng buộc trước khi lắp lại tấm cách nhiệt đã tháo. Các phần bị hỏng hoặc nhiễm bẩn cần được đánh giá thay vì tự động tái sử dụng.

Phù hợp lớp vỏ với môi trường lắp đặt

Đối với máy phát điện được lắp đặt trong phòng máy, hãy xem xét khoảng cách đến lối đi dịch vụ, cáp và thiết bị gần đó. Đối với máy phát điện dạng container, hãy kiểm tra việc mở cửa, tháo bảng điều khiển và liệu các mối đóng có còn dễ tiếp cận bên trong vỏ hay không.

Các đường ống ngoài trời đưa ra một yêu cầu khác: hệ thống che phủ được thiết kế cho mức độ tiếp xúc với thời tiết dự kiến. Hãy hỏi cách các mối nối, vị trí xuyên tường và điểm kết thúc sẽ được bảo vệ, thay vì chỉ dựa vào mô tả vải bên ngoài.

Cách nhiệt ống xả làm giảm truyền nhiệt từ các bề mặt mà nó bao phủ; nó không loại bỏ tất cả nhiệt do động cơ, máy phát điện hoặc hệ thống làm mát tạo ra. Luồng không khí làm mát, không khí đốt và cách bố trí xả khí cần thiết vẫn là các trách nhiệm thiết kế riêng biệt.

Cách nhiệt cũng không làm kín rò rỉ ống xả hoặc cho phép giảm khoảng cách đến các vật liệu dễ cháy. Hãy sửa chữa các khiếm khuyết trước khi che ống và duy trì các khoảng cách theo yêu cầu của nhà sản xuất thiết bị.

Chấp nhận việc lắp đặt dựa trên độ vừa vặn và hiệu suất đo lường

Trước khi đặt hàng số lượng sản xuất, hãy thống nhất cách đánh giá bộ tấm cách nhiệt đầu tiên. Các kiểm tra sau đây cung cấp cơ sở hữu ích cho kế hoạch nghiệm thu.

Kiểm tra độ vừa vặn: Xác nhận đường kính ống, chiều dài đoạn, vị trí mở và sự căn chỉnh mối đóng. Tìm kiếm sự nén ngoài ý muốn, các khe hở bị lộ và sự tiếp xúc với thiết bị lân cận.

Kiểm tra dịch vụ: Với máy phát điện đã được tắt an toàn, làm mát và cách ly theo quy trình áp dụng, hãy tháo một nắp đã chọn. Xác nhận rằng mặt bích, đường thoát nước hoặc điểm kiểm tra dự kiến có thể tiếp cận được và nắp có thể được lắp lại chính xác.

Kiểm tra nhiệt: Yêu cầu nhân viên có trình độ đánh giá cụm đã lắp đặt trong các điều kiện vận hành đã thỏa thuận. Ghi lại tải máy phát điện, nhiệt độ môi trường, trạng thái thông gió, thời gian ổn định và phương pháp đo. Bao gồm các mối đóng, đường may và các điểm chuyển tiếp trong khảo sát nhiệt độ, không chỉ ở trung tâm của một khu vực cách nhiệt rộng.

Kiểm tra sau chu kỳ: Sau các chu kỳ vận hành đã thỏa thuận và làm nguội an toàn, hãy kiểm tra độ giữ, độ cọ xát và bất kỳ thay đổi nào về độ vừa vặn. Ghi lại các sửa đổi trước khi phê duyệt thiết kế cho các đơn hàng lặp lại.

Báo cáo các kết quả đo được cùng với các điều kiện thử nghiệm của chúng. Một tấm chăn chỉ được mô tả đơn giản là giảm nhiệt độ theo tỷ lệ phần trăm sẽ không cho người mua biết liệu yêu cầu cụ thể về nhiệt độ bề mặt đã được đáp ứng hay chưa.

Đưa những chi tiết này vào RFQ

Để so sánh các báo giá cho một tấm chăn cách nhiệt ống xả máy phát điện, hãy cung cấp cho mỗi nhà cung cấp cùng một hình học, yêu cầu nhiệt và phạm vi cung cấp.

Hình học: Cung cấp đường kính ngoài của ống, chiều dài cách nhiệt, góc uốn và bán kính, kích thước mặt bích, phần nhô ra của bu lông, giá đỡ và các lỗ dịch vụ. Bao gồm các bức ảnh hiển thị không gian xung quanh cũng như chính bộ phận ống xả.

Điều kiện vận hành: Xác định kiểu máy phát điện và động cơ, dữ liệu nhiệt độ bề mặt khả dụng, hồ sơ tải, điều kiện môi trường xung quanh và bất kỳ hạn chế nào của nhà sản xuất đối với lớp cách nhiệt.

Kết quả yêu cầu: Nêu rõ lớp cách nhiệt hoàn thiện cho phép, nhiệt độ bề mặt ngoài mục tiêu nếu có, các điều kiện đo lường và các khu vực phải duy trì khả năng tiếp cận.

Yêu cầu cung cấp: Chỉ định số lượng nguyên mẫu và sản xuất, đóng gói theo từng phần hoặc bộ hoàn chỉnh, yêu cầu nhận dạng và các tài liệu cần thiết kèm theo báo giá.

Yêu cầu đề xuất xác định mặt tiếp xúc nóng, lõi, vỏ ngoài, độ dày hoàn thiện danh nghĩa, loại đóng và ranh giới phần. Ghi lại bất kỳ giả định nào vẫn cần xác nhận. Hai báo giá cho một tấm chăn ống xả máy phát điện không tương đương nhau khi một báo giá bao gồm vỏ mặt bích và báo giá kia để hở mọi kết nối.

Tấm chăn ống xả máy phát điện tùy chỉnh từ BSTFLEX

BSTFLEX hỗ trợ phát triển cách nhiệt ống xả tùy chỉnh từ bản vẽ, kích thước và mẫu. Sản phẩm tấm chăn ống xả có thể tháo rời là điểm khởi đầu để thảo luận về vỏ ống và vỏ bọc các bộ phận có hình dạng; cấu trúc cuối cùng nên được thống nhất dựa trên các yêu cầu lắp đặt máy phát điện.

Đối với các dự án kết hợp cách nhiệt có thể tháo rời với tấm chắn hoặc lớp lót định hình, hãy xem xét dòng sản phẩm tấm chắn nhiệt và cách nhiệt ống xả. Hướng dẫn lựa chọn cách nhiệt ống xả của chúng tôi bao gồm các cấu trúc thay thế trong trường hợp vỏ bọc có thể tháo rời không phải là phương pháp ưu tiên.

Gửi bản vẽ ống xả máy phát điện của bạn cho BSTFLEX để nhận báo giá. Bao gồm các điều kiện vận hành, phạm vi bao phủ yêu cầu, khoảng trống khả dụng và số lượng để bộ chăn được đề xuất có thể được xem xét về độ vừa vặn, yêu cầu nhiệt và khả năng tiếp cận dịch vụ.
