Trong động cơ tăng áp, việc kiểm soát nhiệt độ khí thải không phải là điều tùy chọn mà là yếu tố then chốt đối với hiệu suất, độ bền và an toàn. Một trong những giải pháp hiệu quả nhất nhưng thường bị bỏ qua là... tấm cách nhiệt ống thoát nước Được thiết kế đặc biệt cho môi trường nhiệt độ khắc nghiệt của ống xả turbo, tấm cách nhiệt ống xả giúp giảm đáng kể nhiệt bức xạ, bảo vệ các bộ phận xung quanh và ổn định nhiệt độ khí thải để cải thiện hiệu quả hệ thống.

Trang này cung cấp tổng quan đầy đủ, tập trung vào kỹ thuật về tấm cách nhiệt ống xả, bao gồm cách thức hoạt động, lý do cần thiết, các lựa chọn vật liệu, ứng dụng và hướng dẫn lựa chọn cho hệ thống khí thải ô tô và công nghiệp.

Tấm chắn ống thoát nước là gì và nó hoạt động như thế nào?

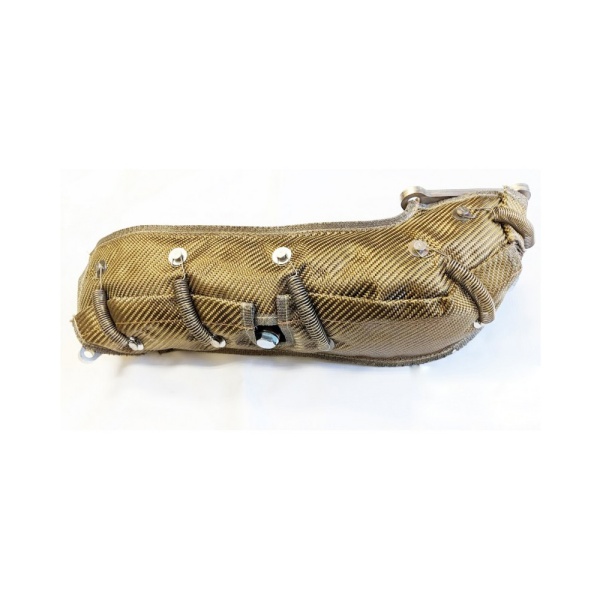

MỘT tấm cách nhiệt ống thoát nước Đây là lớp vỏ cách nhiệt chịu nhiệt độ cao được thiết kế để bao quanh ống xả của bộ tăng áp – phần khí thải ngay sau bộ tăng áp. Khu vực này chịu nhiệt độ cao nhất trong hệ thống khí thải, thường vượt quá 600–900 °C khi hoạt động.

Chiếc chăn hoạt động bằng cách kết hợp... sợi cách điện có độ dẫn điện thấp với lớp ngoài chịu nhiệt độ cao Để đạt được ba chức năng chính:

1. Chứa nhiệt bức xạ được tạo ra bởi khí thải nóng

2. Giảm sự truyền nhiệt đến các thành phần lân cận

3. Duy trì vận tốc khí thải cao hơn bên trong đường ống

Khác với các loại màng bọc ống xả truyền thống, tấm cách nhiệt ống xả là một hệ thống cách nhiệt nhiều lớp được thiết kế để có độ bền lâu dài, chịu được chu kỳ nhiệt lặp đi lặp lại và môi trường khắc nghiệt dưới nắp ca-pô.

Vì sao động cơ tăng áp cần tấm cách âm ống xả?

Tải nhiệt cực lớn tại ống thoát nước

Ống xả của bộ tăng áp tiếp xúc với:

• Nhiệt độ khí thải cao liên tục

• Chu kỳ nhiệt nhanh trong quá trình tăng tốc và giảm tốc.

• Luồng không khí trong khoang động cơ bị hạn chế

Nếu không có lớp cách nhiệt, nhiệt lượng sẽ tỏa ra ngoài, làm tăng nhiệt độ bên trong nắp ca-pô và gây áp lực lên các bộ phận xung quanh.

Các vấn đề thường gặp khi không có tấm chắn ống thoát nước

• Hiện tượng lão hóa sớm của bó dây điện và cảm biến.

• Sự xuống cấp của ống cao su và các khớp nối bằng nhựa.

• Nhiệt độ không khí đầu vào tăng lên

• Hiện tượng quá nhiệt làm giảm hiệu suất của bộ tăng áp.

• Nguy cơ hư hỏng do nhiệt cao hơn

Tấm chắn ống thoát nước được thiết kế đúng cách sẽ giải quyết trực tiếp những vấn đề này ngay tại nguồn.

Những lợi ích chính khi sử dụng tấm cách nhiệt cho ống thoát nước

1. Giảm đáng kể nhiệt độ dưới nắp ca-pô

Bằng cách hạn chế sự thất thoát nhiệt bức xạ từ ống xả, tấm cách nhiệt ống xả có thể làm giảm đáng kể nhiệt độ môi trường xung quanh khoang động cơ, bảo vệ các bộ phận nhạy cảm.

2. Cải thiện hiệu suất turbo

Việc giữ nhiệt bên trong luồng khí thải giúp duy trì năng lượng của khí thải, hỗ trợ phản ứng turbo nhanh hơn và đặc tính tăng áp ổn định hơn.

3. Bảo vệ các thành phần lân cận

Các bộ phận quan trọng như đường ống dẫn dầu, đường ống dẫn phanh, bó dây điện và lớp cách nhiệt vách ngăn động cơ sẽ được hưởng lợi từ việc giảm tiếp xúc với nhiệt.

4. Tăng cường độ tin cậy của hệ thống

Nhiệt độ bên ngoài thấp hơn làm giảm sự mỏi nhiệt, kéo dài tuổi thọ của cả các bộ phận ống xả và các hệ thống liền kề.

5. Lắp đặt gọn gàng và được kiểm soát tốt hơn

So với các loại băng quấn ống xả rời rạc, băng quấn ống xả mang lại độ che phủ đồng đều, độ chắc chắn cao và vẻ ngoài chuyên nghiệp.

Vật liệu được sử dụng trong tấm cách nhiệt ống thoát nước chịu nhiệt độ cao

Hiệu quả của tấm cách nhiệt ống thoát nước phụ thuộc rất nhiều vào cấu tạo vật liệu của nó. Các tấm cách nhiệt dùng trong công nghiệp thường sử dụng thiết kế nhiều lớp được tối ưu hóa cho cả khả năng cách nhiệt và độ bền.

Lớp cách nhiệt bên trong

Các vật liệu cách nhiệt thông dụng bao gồm:

• Tấm lưới kim sợi thủy tinh cho khả năng chịu nhiệt tiết kiệm chi phí

• Vật liệu cách nhiệt hàm lượng silica cao dành cho môi trường nhiệt độ khắc nghiệt.

• Sợi bazan hoặc sợi gốm chịu được nhiệt độ cao liên tục

Các vật liệu này có độ dẫn nhiệt thấp nhưng vẫn ổn định dưới tác động nhiệt kéo dài.

Gia cố và khâu

Các loại chỉ may chịu nhiệt cao như dây thép không gỉ, sợi silica hoặc sợi aramid được sử dụng để ngăn ngừa sự tách lớp và duy trì tính toàn vẹn cấu trúc trong quá trình rung động và chu kỳ nhiệt.

Lớp bảo vệ bên ngoài

Bề mặt ngoài được thiết kế để chịu được mài mòn, tiếp xúc với dầu, độ ẩm và hao mòn cơ học. Các tùy chọn điển hình bao gồm:

• Vải sợi thủy tinh được xử lý nhiệt

• Vải silica được xử lý chống sờn.

• Lưới thép không gỉ gia cường cho các điều kiện khắc nghiệt

Ứng dụng của tấm cách nhiệt ống xả trong ngành ô tô

Tấm cách nhiệt cho ống xả được sử dụng rộng rãi trong ngành công nghiệp ô tô hiệu suất cao và OEM, bao gồm:

Xe chở khách trang bị động cơ tăng áp

• Động cơ xăng và diesel tăng áp

• Xe hiệu suất cao và xe được sửa đổi

• Quản lý nhiệt trong khoang động cơ nhỏ gọn

Thể thao mô tô và đua xe

• Nhiệt độ khí thải cao kéo dài

• Yêu cầu tối đa về khả năng cách nhiệt

• Bảo vệ các thành phần xung quanh có trọng lượng nhẹ

Xe tải hạng nặng và xe tải chạy bằng dầu diesel

• Chu kỳ hoạt động dài

• Lưu lượng khí thải cao

• Độ tin cậy được cải thiện khi hoạt động liên tục.

Ứng dụng công nghiệp và phi ô tô

Ngoài ứng dụng trong ngành ô tô, tấm cách nhiệt cho ống xả ngày càng được sử dụng rộng rãi trong các hệ thống tăng áp công nghiệp:

• Máy phát điện diesel công nghiệp

• Máy nén tăng áp

• Thiết bị phát điện

• Hệ thống xả turbo hàng hải

Trong những môi trường này, vật liệu cách nhiệt giúp cải thiện độ ổn định hoạt động, tăng cường an toàn và giảm thiểu các vấn đề bảo trì liên quan đến nhiệt.

Tấm cách nhiệt ống xả so với màng bọc ống xả

Mặc dù cả hai giải pháp đều nhằm mục đích giảm nhiệt độ khí thải, nhưng hiệu suất và độ bền của chúng lại khác nhau đáng kể.

Tấm chắn ống thoát nước là:

• Hệ thống cách nhiệt nhiều lớp

• Được thiết kế cho các đoạn ống cụ thể

• Khả năng chống chịu tốt hơn với dầu, rung động và chu kỳ nhiệt.

Bọc ống xả là:

• Khăn quấn dệt một lớp

• Tùy thuộc vào kỹ thuật lắp đặt.

• Dễ bị mài mòn và giữ ẩm hơn.

Đối với ống xả turbo, nơi mà khả năng tập trung nhiệt và độ tin cậy là rất quan trọng, tấm cách nhiệt chuyên dụng cho ống xả thường là giải pháp tối ưu hơn.

Cách chọn tấm cách nhiệt ống thoát nước phù hợp

Việc lựa chọn tấm cách nhiệt ống thoát nước phù hợp đòi hỏi phải xem xét một số yếu tố kỹ thuật:

Xếp hạng nhiệt độ

Đánh giá cả khả năng chịu nhiệt liên tục và nhiệt độ cực đại. Ống xả turbo thường yêu cầu vật liệu cách nhiệt có khả năng chịu được nhiệt độ cao liên tục với biên độ an toàn bổ sung.

Kích thước và độ che phủ của chăn

Tấm chăn cách nhiệt phải che phủ hoàn toàn phần nóng nhất của ống xả mà không gây cản trở các mặt bích, cảm biến hoặc điểm lắp đặt.

Khả năng tương thích vật liệu

Cần xem xét khả năng tiếp xúc với dầu, nước, mảnh vụn đường và rung động. Nên sử dụng lớp ngoài được gia cường cho môi trường khắc nghiệt.

Môi trường cài đặt

Khoang động cơ chật hẹp có thể cần vật liệu cách nhiệt mỏng hơn, hiệu quả cao để cân bằng giữa khoảng trống và hiệu suất cách nhiệt.

Các lưu ý khi lắp đặt và bảo trì

Tấm chắn ống thoát nước chất lượng cao được thiết kế để lắp đặt dễ dàng bằng các móc, lò xo hoặc hệ thống buộc bằng thép không gỉ. Việc lắp đặt đúng cách đảm bảo:

• Phạm vi nhiệt đồng đều

• Không có chuyển động nào trong quá trình hoạt động.

• Độ bền lâu dài

Nên kiểm tra định kỳ, đặc biệt là trong các ứng dụng thể thao đua xe hoặc có độ rung cao, để đảm bảo tấm chắn vẫn được giữ cố định chắc chắn.

Tại sao nên chọn tấm cách nhiệt ống thoát nước BSTFLEX?

Tấm cách nhiệt ống thoát nước BSTFLEX được thiết kế dành cho các ứng dụng quản lý nhiệt chuyên nghiệp trong ngành ô tô và công nghiệp. Những ưu điểm chính bao gồm:

• Vật liệu cách nhiệt chịu nhiệt độ cao được lựa chọn cho các môi trường đòi hỏi khắt khe.

• Đường may và cấu trúc được gia cố để chống rung.

• Có thể tùy chỉnh kích thước và cấu hình cho nhu cầu của nhà sản xuất thiết bị gốc (OEM) và thị trường phụ tùng thay thế.

• Sản xuất theo hệ thống quản lý chất lượng ISO9001:2015 và IATF16949.

• Kinh nghiệm đã được chứng minh trong các giải pháp bảo vệ nhiệt cho hệ thống ống xả và turbo.

Dù là cho xe hiệu suất cao, hệ thống diesel hạng nặng hay thiết bị tăng áp công nghiệp, BSTFLEX đều cung cấp các giải pháp bọc ống xả đáng tin cậy được thiết kế riêng cho điều kiện hoạt động thực tế.

MỘT tấm cách nhiệt ống thoát nước Tấm cách nhiệt ống xả là một thành phần quan trọng trong các chiến lược quản lý nhiệt turbo hiện đại. Bằng cách giữ nhiệt khí thải tại nguồn, nó bảo vệ các bộ phận xung quanh, cải thiện hiệu suất turbo và tăng cường độ tin cậy tổng thể của hệ thống. Đối với bất kỳ động cơ tăng áp nào hoạt động trong môi trường nhiệt độ cao hoặc không gian kín, một tấm cách nhiệt ống xả được thiết kế đúng cách không phải là một nâng cấp mà là một điều cần thiết.

Nếu bạn đang đánh giá các giải pháp bảo vệ nhiệt cho ống xả turbo, việc lựa chọn một tấm cách nhiệt ống xả được thiết kế chuyên nghiệp là một trong những bước hiệu quả nhất bạn có thể thực hiện để kiểm soát nhiệt, cải thiện hiệu suất và kéo dài tuổi thọ linh kiện.
