Vật liệu chèn ống giảm thanh xe tải nên được lựa chọn dựa trên chế độ vận hành khí thải thực tế, hình học bộ giảm thanh và kết cấu cách âm đã được phê duyệt chứ không chỉ dựa vào kích thước xe.Xe tải máy dầu hạng nặng, máy kéo và thiết bị xây dựng có thể khiến bộ giảm thanh hấp thụ âm phải chịu tải liên tục, độ rung, xóc đường và lưu lượng khí thải cao, khiến cho việc lựa chọn vật liệu và khả năng giữ lớp chèn trở nên đặc biệt quan trọng.
Sợi thủy tinh và sợi đá bọt (basalt) là hai hướng vật liệu có thể được sử dụng trong các bộ giảm thanh khí thải phù hợp. Sợi thủy tinh được sử dụng rộng rãi làm vật liệu chèn cách âm, trong khi sợi đá bọt có thể được đánh giá ở những nơi thiết kế được duyệt yêu cầu kết cấu sợi khoáng khác cho điều kiện vận hành nhiệt hoặc cơ học khắc nghiệt.
BSTFLEX cung cấp vật liệu chèn ống giảm thanh cho hệ thống khí thải ô tô, xe tải, xe thể thao động cơ và công nghiệp. Hướng dẫn này tập trung vào các bộ giảm thanh khí thải máy dầu hạng nặng được thiết kế chuyên dụng để chứa vật liệu chèn cách âm dạng sợi.

Sử dụng vật liệu đã được phê duyệt cho bộ giảm thanh bất cứ khi nào có thông số kỹ thuật sản xuất hợp lệ.
Đối với một dự án hệ thống khí thải hạng nặng mới hoặc sửa đổi:
Quyết định hoàn chỉnh nên bao gồm chủng loại sợi, khối lượng chèn khô, thể tích khoang, mật độ lắp đặt, bảo vệ phía dòng khí, khả năng giữ và xác nhận mẫu.
Không phải mọi bộ phận khí thải máy dầu hạng nặng đều sử dụng vật liệu chèn dạng sợi.
Hệ thống khí thải xe hiện đại có thể bao gồm:
Vật liệu chèn ống giảm thanh chỉ thuộc về khoang cách âm được thiết kế để chứa nó. Không nên chèn nó vào bộ xúc tác, DPF, chất nền SCR hoặc bộ phận xử lý khí thải khác chỉ vì bộ phận đó là một phần của hệ thống khí thải.
Đối với yêu cầu báo giá (RFQ) từ OEM, hãy cung cấp bản vẽ mặt cắt thể hiện ống đục lỗ hoặc bề mặt đối diện và chính xác vùng chèn.

Bộ giảm thanh xe tải có thể hoạt động trong các điều kiện rất khác so với bộ giảm thanh xe máy nhỏ có thể bảo dưỡng.
Các điều kiện làm việc hạng nặng liên quan có thể bao gồm:
Các điều kiện này không tự động yêu cầu một loại sợi cụ thể. Chúng xác định môi trường mà hệ thống vật liệu chèn lót đề xuất cần được đánh giá.

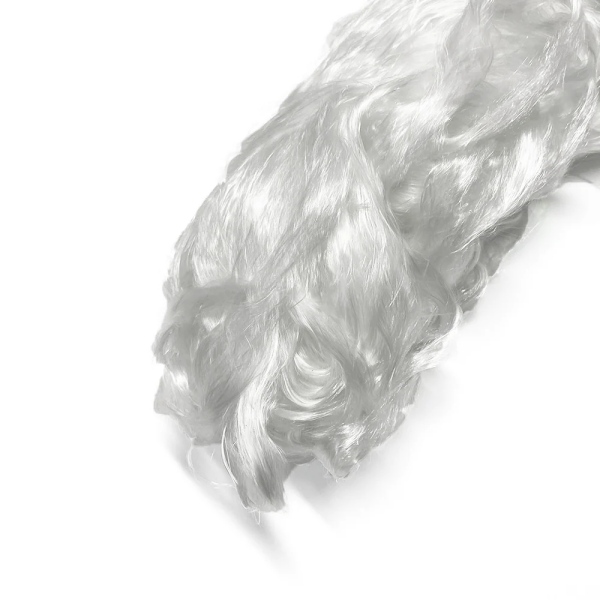

Vật liệu cách âm ống xả xe tải bằng sợi thủy tinhcó thể cung cấp lớp âm thanh xốp chính trong một ống giảm thanh hấp thụ phù hợp. Quy chuẩn kỹ thuật mua sắm nên xác định cấp thủy tinh và cấu trúc sợi thực tế thay vì chỉ đơn thuần yêu cầu bông sợi thủy tinh.
Các tùy chọn sợi thủy tinh BSTFLEX bao gồm:
Định dạng cung cấp chính xác tùy thuộc vào cách nhà sản xuất ống xả nhồi bộ giảm thanh.
Các quy trình sản xuất khả dĩ bao gồm:

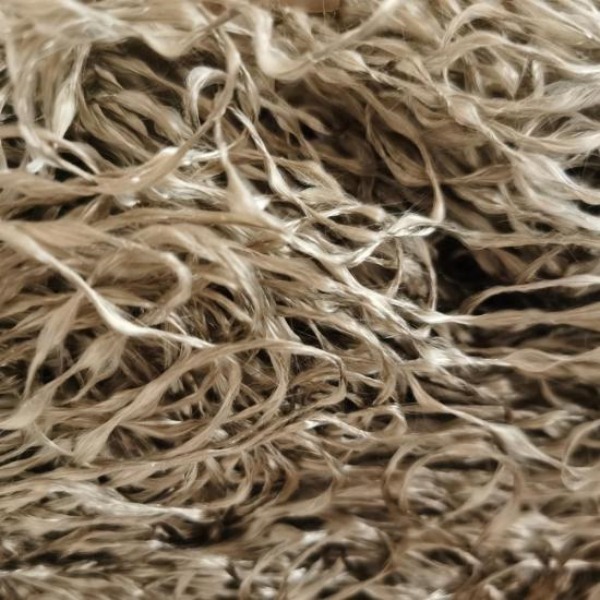

Vật liệu nhồi ống xả xe tải đá bazan cung cấp một tùy chọn sợi khoáng khác cho bộ giảm thanh ống xả khi cấp độ thực tế và kết cấu của nó đã được phê duyệt cho nhiệm vụ này.
Các tùy chọn vật liệu nhồi đá bazan BSTFLEX bao gồm:
Đừng giả định rằng mọi sản phẩm được mô tả là len bazan, sợi đá hoặc len khoáng đều có cấu trúc sợi hoặc độ phù hợp cho ống xả giống nhau.
Đối với một dự án OEM, hãy chỉ định:
| Yếu tố lựa chọn | Vật liệu chèn sợi thủy tinh | Vật liệu chèn sợi đá basalt |
|---|---|---|
| Quy chuẩn kỹ thuật vật liệu | Xác định mác thủy tinh và cấu trúc sợi. | Xác định mác sợi đá basalt và cấu trúc. |
| Hình thức cung cấp | Sợi rời, sợi chỉ, thảm sợi, tấm hoặc linh kiện khép kín tùy theo sản phẩm. | Sợi rời, thảm sợi hoặc linh kiện chuẩn bị sẵn tùy theo sản phẩm. |
| Lựa chọn theo đặc tính nhiệt | Sử dụng mức định mức và khuyến nghị vận hành cho sản phẩm thủy tinh thực tế. | Sử dụng mức định mức và khuyến nghị vận hành cho sản phẩm đá basalt thực tế. |
| Tải trọng cơ học | Xem xét sự ăn mòn do khí, độ rung và khả năng giữ vật liệu yêu cầu. | Xem xét các điều kiện tương tự đối với cấu trúc đá basalt dự kiến. |
| Kiểm soát sản xuất | Quy định trọng lượng khô, khối lượng riêng, kích thước và phương pháp lắp đặt. | Quy định trọng lượng khô, khối lượng riêng, kích thước và phương pháp lắp đặt. |
| Phê duyệt của OEM | Kiểm định vật liệu được chọn trong bộ giảm thanh hoàn chỉnh. | Kiểm định vật liệu được chọn trong bộ giảm thanh hoàn chỉnh. |
Bảng này cố tình không đưa ra một giải pháp tối ưu chung cho mọi trường hợp. Kết quả được phê duyệt phụ thuộc vào mác sợi cụ thể và hệ thống khí thải.

Nhiệt độ tối đa hoặc nhiệt độ phân loại là không đủ để lựa chọn vật liệu chèn ống bô hạng nặng.
Hỏi nhà cung cấp xem giá trị được báo giá đại diện cho điều gì:
Bên cạnh đó, cần xác định vị trí đo trên xe.
Nhiệt độ khí thải tại đầu ra động cơ không giống như:
Việc lựa chọn vật liệu nên sử dụng dữ liệu liên quan đến vị trí đóng gói thực tế.
Các bố trí khí thải động cơ diesel tải trọng nặng có thể bao gồm nhiều thiết bị xử lý trước hoặc sau bộ giảm thanh hoặc ống tiêu âm.
Đối với RFQ vật liệu đóng gói, hãy xác định xem bộ tiêu âm hấp thụ được đặt ở đâu:
Thông tin này giúp xác định môi trường nhiệt và ô nhiễm thực tế.
Không mô tả vật liệu đóng gói bộ giảm thanh là vật liệu đóng gói DPF, vật liệu đóng gói chất xúc tác hoặc vật liệu đóng gói SCR trừ khi nó thực sự là một phần của sản phẩm được thiết kế riêng biệt với chức năng đó.
Các xung khí thải mạnh và chuyển động của khí qua lõi đục lỗ có thể tạo ra ứng suất cơ học lên bề mặt bên trong của lớp vật liệu cách âm.
Do đó, một số cấu trúc bộ giảm thanh tải trọng nặng sử dụng lớp len thép không gỉ xung quanh ống đục lỗ trước lớp sợi thủy tinh hoặc bazan chính.
BSTFLEX cung cấp:
Lớp kim loại phải giữ là một thông số kỹ thuật riêng biệt so với sợi tiêu âm chính.
Một BOM ống xả xe tải phải xác định:
Không tự động gán hợp kim của lưới thép cho bùi nhùi thép. Mỗi thành phần phải có định danh vật liệu riêng.

Có thể sử dụng một lưới thép riêng biệt khi thiết kế bộ giảm thanh yêu cầu giữ thêm vật liệu chèn.
Sản phẩm Lưới xả inox BSTFLEX định hướng sản phẩm cho loại linh kiện này.
Đối với sản xuất OEM, cần xác định:
Lưới là một bộ phận giữ lại. Trọng lượng của lưới không được tính là vật liệu cách âm sợi thủy tinh hoặc bazan.
Đối với ống giảm thanh hấp thụ hình trụ đơn giản có lõi tròn ở trung tâm:
V = π × (D2 - d2) × L / 4.000.000
khi các kích thước tính bằng milimét, trong đó:
Nếu có len thép hoặc lớp bên trong khác bao quanh lõi, hãy sử dụng lớp vỏ ngoài đã lắp đặt của nó thay vì đường kính lõi trần khi phù hợp.
Đối với các loại ống giảm thanh xe tải có hình bầu dục, dẹt, lệch tâm hoặc nhiều khoang, hãy tính toán khoang đóng gói thực tế từ bản vẽ hoặc mô hình CAD.
Khi mật độ sau khi lắp đặt đã được xác thực cho vật liệu được chọn:
Lượng sợi khô = thể tích đóng gói ròng × mật độ lắp đặt đã được phê duyệt.
Phương trình này chuyển đổi một yêu cầu kỹ thuật đã được phê duyệt thành số lượng sản xuất. Phương trình này không dùng để chọn mật độ cho thiết kế mới.
Không sao chép mật độ đóng gói từ:
mà không xác nhận rằng vật liệu, hình học và chế độ làm việc là tương đương.

Một bộ giảm âm xe tải lớn có thể chứa nhiều hơn một khoang hấp thụ.
Các vùng riêng biệt có thể bao gồm:
Chỉ định vật liệu và trọng lượng khô cho từng vùng thay vì chỉ cung cấp một tổng số cho toàn bộ quá trình sản xuất.
Bộ giảm thanh có thể chứa tổng trọng lượng chính xác nhưng vẫn không đủ vật liệu ở một vùng quan trọng.
Xe tải đường dài, xe chuyên dụng và máy móc xây dựng có thể làm cho bộ giảm thanh chịu sự rung động liên tục và sốc cơ học.
Do đó, việc phê duyệt mẫu nên đánh giá nhiều hơn là chỉ lắp ráp khi nguội.
Ghi nhận:
Một loại vật liệu chịu được nhiệt nhưng bị dịch chuyển dưới tác động của rung động vẫn có thể không phù hợp với ứng dụng trên xe tải dự kiến.
Hệ thống ống xả động cơ diesel có thể gặp tình trạng muội than và nước ngưng tùy thuộc vào động cơ, bố trí hệ thống xả và chu kỳ hoạt động.
Đối với các dự án thay thế, hãy kiểm tra vật liệu chèn đã tháo ra để tìm:
Trọng lượng vật liệu đã qua sử dụng không được tự động coi là trọng lượng nạp ban đầu trong sản xuất. Sự ô nhiễm có thể làm tăng khối lượng trong khi sự mất sợi làm giảm khối lượng đó.
| Định dạng cung cấp | Quy trình sản xuất phù hợp | Các biện pháp kiểm soát mua hàng chính |
|---|---|---|
| Sợi rời dạng đóng bao | Nhà máy cân và phân phối vật liệu nội bộ. | Cấp độ vật liệu, trọng lượng bao bì tịnh và trọng lượng nạp được phê duyệt cho mỗi bộ giảm thanh. |
| Sợi liên tục hoặc chỉ | Nhà máy có quy trình điền đầy hoặc tạo hình được thiết lập. | Cấu trúc sợi, dạng đóng gói và mức tiêu thụ cho mỗi linh kiện. |
| Thảm hoặc tấm | Lặp lại việc cắt và quấn quanh một lõi hoặc tấm được xác định. | Trọng lượng trên một đơn vị diện tích, độ dày, kiểu cắt và trọng lượng miếng. |
| Liều lượng đã cân trước | Quá trình sản xuất yêu cầu một số lượng cố định cho mỗi ống giảm thanh. | Trọng lượng sợi khô, dung sai, trọng lượng bì của túi và nhãn. |
| Linh kiện chứa bên trong | Nhà máy muốn thao tác sạch sẽ hơn và có hình dạng xác định. | Trọng lượng điền đầy, kích thước, cấu trúc vỏ và độ khít khi lắp đặt. |

Đối với chương trình ống giảm thanh xe tải số lượng lớn, một lượng sợi được phê duyệt có thể được đóng gói cho mỗi bộ giảm thanh hoặc từng vùng đóng gói riêng biệt.
Gói này có thể nhận dạng:
Điều này có thể làm giảm sự khác biệt giữa các vận hành viên trong trường hợp hiện đang cân thủ công tại dây chuyền.
Tuy nhiên, nguồn cung đã cân sẵn nên được so sánh với quy trình chiết rót tự động hoặc có kiểm soát hiện có của khách hàng trước khi cho rằng nó làm giảm chi phí sản xuất.

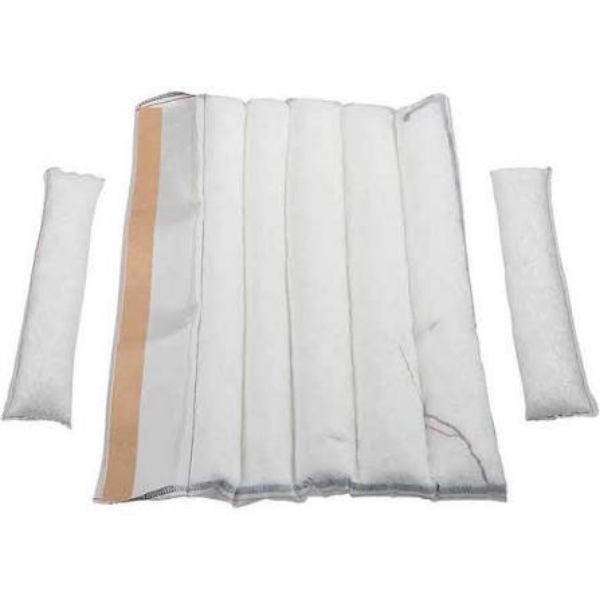

Có thể phát triển một thành phần đóng gói có chứa trong trường hợp việc xử lý sợi rời hoặc việc định vị lặp lại gây ra sự cố trong quá trình sản xuất.
BSTFLEX cung cấp một Túi lưới sợi thủy tinh nhồi ống xả kèm túi lưới thủy tinh dệt cho các ứng dụng phù hợp.
Đối với một dự án xe tải, hãy chỉ định:
Đừng cho rằng một chiếc tất nhồi cỡ xe máy có thể được phóng to đơn giản thành xe tải hạng nặng mà không cần xác thực mẫu.

| Hạng mục kiểm tra | Nội dung cần xác minh |
|---|---|
| Nhận dạng vật liệu | Tham chiếu vật liệu sợi thủy tinh, bazan hoặc kim loại được phê duyệt. |
| Khối lượng vật liệu khô | Trọng lượng xơ thực tế theo thông số kỹ thuật đã công bố. |
| Kích thước thảm hoặc linh kiện | Chiều dài, chiều rộng, chiều dày, đường kính hoặc hình học tùy chỉnh. |
| Lớp bảo vệ bằng kim loại | Thông số kỹ thuật chính xác về len, lưới hoặc lớp bọc lõi khi có yêu cầu. |
| Tình trạng | Không có tạp chất không chấp nhận được, độ ẩm hoặc hư hỏng bao bì. |
| Nhận dạng | Mã linh kiện, phiên bản bản vẽ, số lô và khả năng truy xuất nguồn gốc theo yêu cầu. |
| Đóng gói | Trọng lượng tịnh chính xác, số lượng sản phẩm và cấu hình thùng carton. |
| Trường RFQ | Thông tin cần cung cấp |
|---|---|
| Ứng dụng xe | Xe tải hạng nặng, xe đầu kéo, xe chuyên dụng, xe công trình hoặc thiết bị chạy dầu diesel khác. |
| Thông tin động cơ | Loại động cơ, nhiên liệu và chế độ vận hành liên quan. |
| Bố trí hệ thống xả | Vị trí của bộ giảm thanh tương quan với bộ tăng áp và các thành phần xử lý khí thải. |
| Cấu trúc bộ giảm âm | Mặt cắt ngang, các vùng nhồi và bố trí lõi đục lỗ. |
| Vật liệu | Quy cách bông thủy tinh, đá huyền vũ hoặc vật liệu nhồi khác đã được phê duyệt hiện tại. |
| Điều kiện nhiệt độ | Nhiệt độ liên tục và đỉnh kèm theo vị trí đo. |
| Yêu cầu nhồi | Trọng lượng khô, mật độ lắp đặt hoặc yêu cầu phát triển cho từng vùng. |
| Khả năng giữ vật liệu | Bùi nhùi thép không gỉ, ống bọc lõi, lưới giữ hoặc lớp bảo vệ đã phê duyệt khác. |
| Hình thức cung ứng | Sợi dạng rời, tấm, cuộn, miếng cắt sẵn, lượng định lượng sẵn hoặc linh kiện định hình sẵn. |
| Yêu cầu thương mại | Số lượng mẫu thử, sản lượng hàng năm, đóng gói, ghi nhãn và khả năng truy xuất nguồn gốc. |
Bông thủy tinh có thể được sử dụng trong các bộ giảm âm hấp thụ phù hợp cho xe tải khi cấp độ được chọn, cấu trúc sợi, lượng nhồi và điều kiện vận hành đã được phê duyệt cho thiết kế đó.
Không có câu trả lời chung cho mọi trường hợp. Hãy so sánh chính xác các sản phẩm bông thủy tinh và đá huyền vũ dựa trên điều kiện nhiệt độ của xe tải, độ rung, lớp bảo vệ phía khí xả, hình học bộ giảm âm, phương pháp sản xuất và các yêu cầu thẩm định.
Chỉ khi thiết kế bộ giảm thanh được phê duyệt yêu cầu điều đó. Bông thép không gỉ có thể cung cấp lớp kim loại ở phía lõi, nhưng nó không bắt buộc ở mọi bộ giảm thanh xe tải.
Không coi các chất nền xử lý khí thải là khoang chứa vật liệu cách âm bộ giảm thanh. Vật liệu cách âm dạng sợi chỉ nên được lắp đặt ở các khu vực được thiết kế đặc biệt cho vật liệu đó.
Sử dụng thông số kỹ thuật bộ giảm thanh đã được phê duyệt khi có sẵn. Nếu không, hãy xác định thể tích khoang âm thanh thực tế và xây dựng lượng sợi khô cần thiết thông qua quy trình kỹ thuật và xác thực bộ giảm thanh.
BSTFLEX có thể xem xét sợi thủy tinh số lượng lớn, vật liệu cách âm bazan, bông thép không gỉ, thảm, lượng được cân trước và các thành phần vật liệu cách âm được chế tạo cho các dự án ống xả xe tải OEM và thiết bị hạng nặng phù hợp.
Gửi cho BSTFLEX bản vẽ bộ giảm thanh, kích thước vùng cách âm, thông số kỹ thuật vật liệu hiện tại, điều kiện vận hành ống xả và sản lượng hàng năm yêu cầu.
Để so sánh vật liệu, hãy xác định xem dự án là vật liệu thay thế sợi thủy tinh được phê duyệt, vật liệu thay thế bazan được đề xuất hay phát triển bộ giảm thanh mới. Điều này giúp ngăn việc thay đổi vật liệu bị coi là một thay thế mua hàng đơn giản.
Quá trình phát triển dựa trên bản vẽ và mẫu có thể được xem xét thông qua Dịch vụ sản xuất vật liệu cách âm bộ giảm thanh OEM BSTFLEX. Các vật liệu âm thanh và định dạng cung cấp khác có sẵn trong Dòng sản phẩm vật liệu cách âm bộ giảm thanh.
Yêu cầu mẫu vật liệu cách âm bộ giảm thanh xe tải và báo giá OEM
