Câu trả lời nhanh: hãy đo vỏ tuabin, không phải chụp máy nén. Ghi lại chu vi vỏ và chiều rộng chụp, sau đó ghi chép lại đường nạp, đường xả, bố trí van xả áp (wastegate), chuyển động của bộ truyền động, khoảng trống thao tác siết ốc và các khoảng hở xung quanh. Tên kiểu tuabin hoặc tên T3/T4/T6 rất hữu ích, nhưng chưa đủ để phê duyệt một mẫu bọc cách nhiệt tùy chỉnh.
Một dự án tấm bọc cách nhiệt tuabin tùy chỉnh đáng tin cậy bắt đầu bằng một gói đo đạc mà người khác có thể hiểu được mà không cần phải đoán xem mỗi kích thước được lấy từ đâu. Gói hữu ích nhất kết hợp các kích thước có nhãn, ảnh chụp thực tế khi lắp đặt, thông tin nhận dạng bộ tăng áp và mô tả rõ ràng về khu vực cần được cách nhiệt.

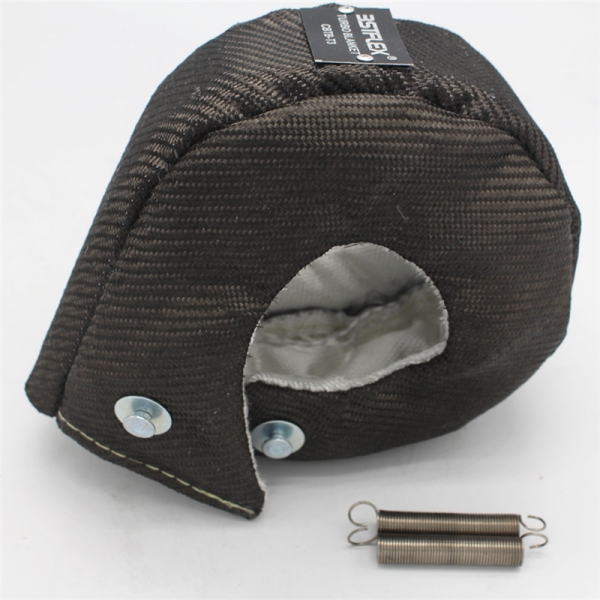

Hướng dẫn này giải thích cách thu thập các chi tiết đó cho tấm bọc cách nhiệt vỏ tuabin. Hướng dẫn này không áp dụng cho tấm bọc bảo vệ phía máy nén. Để biết các vật liệu có sẵn và các dòng mẫu tiêu chuẩn, hãy xem xét dòng sản phẩm tấm chắn nhiệt tuabin BSTFLEX.

Đo vỏ tuabin chạy bằng khí thải, thường được gọi là phần nóng. Đây là vỏ được kết nối với cổ góp khí thải và kết nối xả hạ lưu. Không sử dụng đường kính ngoài của chụp máy nén làm kích thước của tấm bọc.
Trước khi ghi lại kích thước, hãy xác định các bộ phận sau trên ảnh chụp:
Tấm bọc phải phủ kín khu vực vỏ tuabin dự định trong khi vẫn duy trì khoảng hở, chuyển động và quyền truy cập cần thiết cho việc lắp đặt.
Để đánh giá khả năng lắp khít ban đầu, hãy cung cấp thông tin nhận dạng bộ tăng áp cùng với ít nhất các phép đo và ảnh chụp sau đây.
| Hạng mục | Cần ghi lại những gì | Tại sao lại cần thiết |
|---|---|---|
| Nhận dạng tuabin | Nhà sản xuất, kiểu máy, số bộ phận và tài liệu tham khảo về vỏ tuabin nếu có. | Giúp so sánh yêu cầu với các mẫu hiện có và các biến thể vỏ máy đã biết. |
| Chu vi vỏ | Chu vi xung quanh thân vỏ tuabin chính, không bao gồm các mặt bích và giá đỡ không liên quan. | Xác định khoảng cách mà tấm bọc phải quấn quanh vỏ. |
| Chiều rộng chụp | Chiều rộng của khu vực vỏ cần bọc, được đo giữa các ranh giới dự định của tấm bọc. | Giúp xác định độ sâu của tấm bọc và vị trí mép. |
| Hình học đường nạp và đường xả | Loại mặt bích hoặc đai siết V-band, hướng, biên dạng bên ngoài và các yêu cầu về khả năng tiếp cận bảo trì. | Ngăn chặn mẫu và phụ kiện siết chặt làm cản trở các kết nối hoặc kẹp. |
| Bố trí van xả áp | Van xả áp bên trong hoặc bên ngoài; thân bộ truyền động, giá đỡ, vị trí thanh truyền và cần gạt nếu có liên quan. | Xác định xem có cần phần cắt để tạo khoảng hở hoặc cạnh được sửa đổi hay không. |
| Khoảng trống hiện có | Các khe hở nhỏ nhất tới các đường ống, dây điện, thân xe, giá đỡ, tấm chắn và các bộ phận chuyển động. | Xác nhận xem độ dày lớp cách nhiệt và phương pháp cố định dự kiến có thể lắp đặt an toàn hay không. |
| Hình ảnh sau khi lắp đặt | Góc nhìn tổng thể, phía đầu vào, phía đầu ra, phía bộ chấp hành và từ trên xuống, kèm thước đo khi cần thiết. | Cho thấy hình học và các hạn chế xung quanh mà các kích thước riêng lẻ có thể không thể hiện hết. |
| Ranh giới phạm vi bao phủ | Đánh dấu khu vực cần cách nhiệt và các bộ phận phải để hở hoặc dễ tiếp cận. | Xác định mục tiêu thiết kế thực tế thay vì để ranh giới tấm cách nhiệt dựa trên giả định. |

Sử dụng các dụng cụ phù hợp với hình học và không gian tiếp cận hiện có:
Không tiến hành đo cho đến khi bộ tăng áp và các bộ phận ống xả lân cận đã nguội hoàn toàn. Tuân thủ quy trình bảo dưỡng thiết bị và ngăn ngừa động cơ khởi động đột ngột trước khi làm việc trong khu vực lắp đặt.
Ghi lại nhà sản xuất bộ tăng áp, mã model đầy đủ và mã phụ tùng. Khi có thể, hãy chụp ảnh biển tên định danh, dấu đúc hoặc ký hiệu tham chiếu trên vỏ.
Thông tin này rất quan trọng vì một dòng bộ tăng áp có thể đi kèm với các loại vỏ tuabin, cơ cấu van xả thừa (wastegate), kết nối đầu ra hoặc tùy chọn tỷ số diện tích khác nhau. Chỉ riêng model máy nén có thể không xác định được loại vỏ phía nóng được sử dụng trong hệ thống lắp đặt.
Đối với các ứng dụng trên xe hoặc thiết bị, cũng cần nêu rõ:
Chụp ảnh trước khi tháo các bộ phận xung quanh. Hình ảnh khi đang lắp đặt cho thấy các giới hạn không gian có thể biến mất khi bộ tăng áp được đặt trên bàn làm việc.
Các góc nhìn khuyến nghị bao gồm:
Sử dụng mũi tên hoặc nhãn để xác định phía nóng, các bộ phận chuyển động, chi tiết cố định bảo dưỡng và ranh giới tấm cách nhiệt dự kiến. Khi tỉ lệ kích thước là quan trọng, hãy đặt một thước đo trên cùng mặt phẳng với chi tiết được chụp ảnh.
Quấn thước dây mềm xung quanh thân chính của vỏ tuabin. Giữ thước dây trên khu vực vỏ mà tấm cách nhiệt sẽ bao quanh. Không bao gồm nắp máy nén, mặt bích đầu vào, mặt bích đầu ra, đai kẹp V-band, giá đỡ bộ chấp hành hoặc đường ống không liên quan trừ khi thiết kế được phê duyệt yêu cầu cụ thể việc bao phủ các vị trí đó.
Nếu vị trí tiếp cận không cho phép đọc trực tiếp:
Viết đơn vị bên cạnh mọi kích thước. Không gửi một con số không có nhãn có thể được hiểu là milimét, inch, đường kính hoặc chu vi.
Chu vi là khoảng cách xung quanh lớp vỏ. Đường kính là kích thước đường thẳng đi qua một tiết diện hình tròn. Chúng không thể thay thế cho nhau. Nếu cung cấp cả hai, hãy dán nhãn riêng và chỉ rõ vị trí đo từng thông số.

Đo chiều rộng từ bên này sang bên kia của khu vực vỏ tuabin mà tấm bọc cần che phủ. Kích thước phải dừng lại ở các mép tấm bọc dự kiến thay vì bao gồm toàn bộ chiều rộng của bộ tăng áp.
Loại trừ vỏ máy nén và thân giữa trừ khi một thiết kế được phê duyệt yêu cầu một mép chồng lên nhau. Cũng xác định bất kỳ mặt bích, kẹp, vấu hoặc giá đỡ nào làm thay đổi chiều rộng khả dụng.
Đối với một vỏ có hình dạng bất thường, hãy cung cấp nhiều hơn một chiều rộng:
Cho biết đầu vào và đầu ra tuabin sử dụng mặt bích bắt bu lông, kết nối đai ốc chữ V hay bố trí khác. Ghi lại hướng và chỉ ra kẹp hoặc dây fastening nào phải duy trì khả năng tiếp cận sau khi lắp đặt chăn.
Đối với đầu ra đai ốc chữ V, bao gồm vị trí kẹp và khoảng trống cần thiết để với tới bộ phận siết của nó. Đối với vỏ chia hoặc cuộn đôi, hãy hiển thị hình học đầu vào và bất kỳ bộ chia trung tâm hoặc bố trí ống góp nào ảnh hưởng đến ranh giới chăn.
Chăn không nên được phê duyệt chỉ dựa trên chu vi và chiều rộng vỏ khi hình học đầu vào hoặc đầu ra làm thay đổi tuyến đường siết có sẵn.
Vỏ có cổng xả tràn tích hợp cần thêm thông tin vì cần gạt bộ chấp hành và đòn bẩy phía tuabin phải chuyển động mà không chạm vào lớp bọc, mỏ neo, lò xo hoặc dây buộc.
Cung cấp:
Đánh dấu các chi tiết này trên ảnh chụp hoặc bản vẽ. Đừng giả định rằng mọi vỏ cổng xả tràn bên trong T25/T28, T3 hoặc T4 đều sử dụng cùng một vị trí khoét.
Một mẫu tùy chỉnh cần đảm bảo khoảng hở cần thiết theo thiết kế. Việc cắt một lớp bọc tiêu chuẩn đã hoàn thiện sau khi giao hàng không nên được coi là giải pháp mặc định cho độ khít không chắc chắn.
Với cổng xả tràn ngoài, bộ chấp hành có thể không được gắn trên vỏ tuabin, nhưng đường ống xung quanh vẫn có thể làm hạn chế mép lớp bọc và tuyến đường phần cứng.
Hiển thị nhánh cổng xả tràn, các ống manifold gần đó, kẹp, đầu cắm cảm biến và bất kỳ giá đỡ nào. Xác định xem lớp bọc phải dừng lại trước một nhánh rẽ cổng xả tràn hay một bộ phận cách nhiệt riêng biệt sẽ được sử dụng trên đường ống liền kề.
Tấm bọc tuabin che phủ vỏ tuabin. Không nên mặc định rằng nó cách nhiệt cho mọi nhánh manifold, ống cổng xả tràn hoặc ống xả xuống trong hệ thống ống xả xung quanh.
Đo các khe hở nhỏ nhất giữa vỏ tuabin và các linh kiện xung quanh. Bao gồm cả độ dày lớp bọc dự kiến khi xem xét thiết kế có vừa vặn hay không.
Các vị trí khoảng hở quan trọng có thể bao gồm:
Nếu một tấm chắn kim loại nguyên bản vẫn được giữ lại, hãy cung cấp vị trí và chi tiết lắp đặt của nó. Bài viết Turbo Blanket vs Heat Shield giải thích lý do tại sao một tấm phủ mềm và tấm chắn cứng đòi hỏi các kiểm tra độ khít khác nhau.
Một bản vẽ tấm phủ turbo tùy chỉnh nên hiển thị cả những gì cần được phủ và những gì cần để hở.
Đánh dấu:
Điều này hữu ích hơn việc yêu cầu "độ bao phủ tối đa" mà không xác định các yêu cầu về dịch vụ và chuyển động.
Khả năng lắp đặt không thể tách rời hoàn toàn khỏi cấu trúc vật liệu. Gói cách nhiệt dày hơn có thể chiếm nhiều không gian hơn, thay đổi vị trí mép hoặc yêu cầu bố trí siết chặt được sửa đổi.

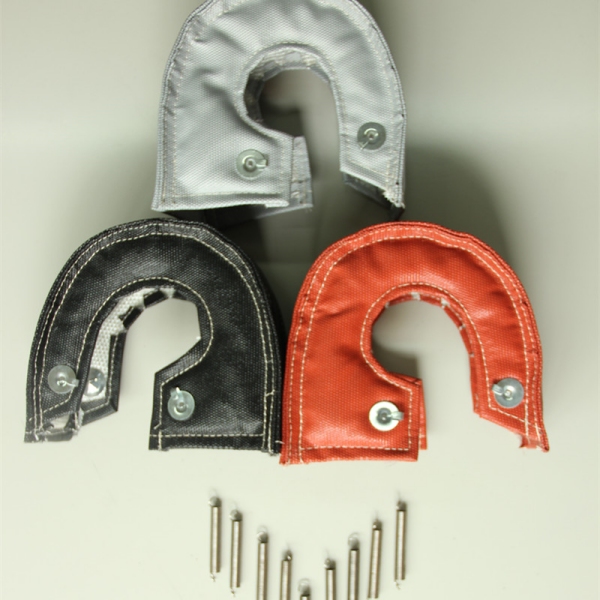

Các tùy chọn lớp phủ ngoài của BSTFLEX bao gồm:
Một lớp lá kim loại dập nổi tùy chọn cũng có thể được xem xét theo cấp độ kim loại, độ dày, kiểu dập nổi, vị trí và độ bao phủ được yêu cầu. Tùy chọn này tách biệt với lớp phủ ngoài bằng vải tráng nhôm.

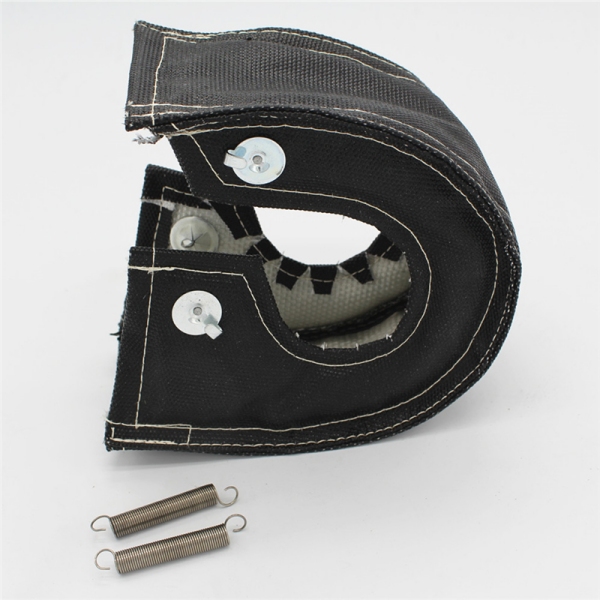

Đối với cấu trúc phủ silicone, hãy xem Silicone Coated Turbo Blankets: Outer-Cover Temperature vs Turbine-Side Insulation. Vật liệu bên ngoài nên được chỉ định cùng với lớp cách nhiệt bên trong, cấu trúc mép, chỉ may và cách siết chặt.
Bản vẽ CAD chuyên nghiệp rất hữu ích nhưng không phải lúc nào cũng bắt buộc cho lần đánh giá đầu tiên. Một bản phác thảo được đánh dấu rõ ràng có thể là đủ khi nó chứa các kích thước có thể truy nguyên và các bức ảnh đi kèm.
Mọi bản vẽ đo lường nên bao gồm:
Không đặt nhiều mũi tên không có nhãn trên một bức ảnh. Sử dụng các tham chiếu như A, B, C và D, sau đó định nghĩa từng kích thước trong một bảng riêng biệt.
| Tham chiếu gợi ý | Phép đo | Cách xác định |
|---|---|---|
| A | Chu vi vỏ tuabin | Khoảng cách xung quanh đường dẫn vỏ chính đã chọn, không bao trùm các mặt bích trừ khi có ghi chú. |
| B | Chiều rộng vỏ bọc yêu cầu | Khoảng cách giữa các ranh giới mép tấm chắn đề xuất. |
| C | Vị trí van xả | Khoảng cách từ một điểm tham chiếu vỏ được xác định đến liên kết bộ truyền động hoặc tâm phần cắt bỏ yêu cầu. |
| D | Khoảng hở lắp đặt tối thiểu | Khoảng hở nhỏ nhất có sẵn tại bộ phận đã nêu trước khi lắp đặt lớp cách nhiệt. |
| E | Lối vào hoặc lối ra | Cần có khoảng trống xung quanh mặt bích, kẹp hoặc ốc vít bảo dưỡng. |
| Bức ảnh | Những gì nó nên hiển thị |
|---|---|
| Tổng thể lắp đặt | Vị trí bộ tăng áp và các bộ phận xung quanh của động cơ, phương tiện hoặc thiết bị. |
| Cận cảnh vỏ tuabin | Cấu hình vỏ chính và đường dẫn được sử dụng để đo chu vi. |
| Góc nhìn bên | Chiều rộng vỏ, vỏ trung tâm, cửa xả và mép chăn đề xuất. |
| Góc nhìn van xả tăng áp | Bộ truyền động, giá đỡ, thanh, cần gạt và khoảng hở chuyển động yêu cầu. |
| Góc nhìn kết nối | Đầu vào, đầu ra, kẹp, mặt bích và lối tiếp cận chốt dịch vụ. |
| Khu vực có khoảng hở hạn chế | Khoảng hở nhỏ nhất tính đến đường ống, dây điện, giá đỡ, tấm chắn hoặc tấm thân xe, kèm theo tỷ lệ nếu có thể. |
Tấm chắn nhiệt phía tuabin được chọn xung quanh vỏ phía nóng. Các phép đo nắp máy nén không xác định được mẫu tấm chắn cần thiết.
Tên T3, T4 và T6 giúp sắp xếp các dòng sản phẩm, nhưng các loại vỏ trong một dòng có thể khác nhau. Hãy xác nhận kích thước vỏ thực tế và việc lắp đặt.
Nêu chính xác những gì thước dây đi qua. Nhà cung cấp không thể so sánh các kích thước một cách đáng tin cậy khi một chu vi bao gồm mặt bích và chu vi khác thì không.
Dán nhãn loại kích thước và đơn vị. Một con số không có đường dẫn đo lường có thể dẫn đến một mẫu không chính xác.
Một bức ảnh tĩnh của liên kết không xác định khoảng vận hành cần thiết của nó. Hãy hiển thị cơ cấu và xác định khoảng hở phải được duy trì.
Các phép đo trên bệ thử có thể mô tả phần vỏ nhưng không mô tả khoảng hở khi lắp đặt, khả năng tiếp cận phần cứng hoặc các linh kiện gần đó. Hãy bao gồm ảnh chụp khi lắp đặt bất cứ khi nào có thể.
Một mẫu được phê duyệt cho một kết cấu cách nhiệt có thể cần được xem xét lại khi độ dày hoặc cách sắp xếp lớp thay đổi.
Mẫu T25/T28, T3, T3/T4, T4 hoặc T6 tiêu chuẩn có thể phù hợp khi vỏ thực tế và việc lắp đặt xung quanh khớp với các yêu cầu của mẫu. Nên cân nhắc mẫu tùy chỉnh khi:
Tài liệu BSTFLEX OEM and custom turbo blanket guide giải thích các yêu cầu rộng hơn về vật liệu, lấy mẫu, thương hiệu và sản xuất.
Các phép đo là đầu vào thiết kế. Mẫu đã lắp đặt là xác nhận sự vừa vặn.
Trong quá trình phê duyệt mẫu, hãy kiểm tra:
Ghi lại bản sửa đổi mẫu được chấp nhận và chụp ảnh mẫu đã lắp đặt. Bất kỳ sửa đổi nào được thực hiện trong quá trình lắp thử nghiệm đều phải được chuyển sang bản vẽ được kiểm soát trước khi sản xuất lặp lại.
| Phần RFQ | Thông tin cần cung cấp |
|---|---|
| Bộ tăng áp | Nhà sản xuất, kiểu máy, số bộ phận, mã vỏ và là hàng chính hãng hay hàng thay thế. |
| Thiết bị | Xe, động cơ, động cơ hàng hải, máy phát điện, máy móc công nghiệp hoặc ứng dụng khác. |
| Kích thước | Chu vi vỏ, chiều rộng nắp, vị trí van điều khiển áp suất và khoảng hở tối thiểu, kèm theo đơn vị đo. |
| Lắp đặt | Ảnh chụp, bố trí đường vào/ra, chi tiết bộ truyền động, kẹp, đường ống và yêu cầu bảo dưỡng. |
| Phạm vi bao phủ | Khu vực cần cách nhiệt được đánh dấu và các bộ phận phải tiếp tục tiếp cận được hoặc không được che phủ. |
| Điều kiện nhiệt | Điều kiện liên tục và đỉnh đã biết, vị trí đo và mục tiêu linh kiện được bảo vệ nếu có. |
| Kết cấu | Vỏ ngoài, yêu cầu cách nhiệt bên trong, cốt thép, mép, chỉ khâu và tùy chọn cố định. |
| Lá kim loại dập nổi | Có yêu cầu hay không; cấp độ kim loại, độ dày, hoa văn dập nổi, vị trí và phạm vi bao phủ nếu được xác định. |
| Yêu cầu thương mại | Số lượng mẫu, đơn hàng ban đầu, nhu cầu lặp lại, logo, nhãn mác, bao bì và các tài liệu cần thiết. |
Kích thước cơ bản phổ biến nhất là chu vi vỏ tuabin và chiều rộng của khu vực cần che phủ. Việc đánh giá khả năng lắp đặt hoàn chỉnh cũng có thể yêu cầu vị trí van thải (wastegate), hình học đầu vào và đầu ra, cùng các kích thước khoảng trống lắp đặt.
Đối với một cấu hình lắp ráp mới, hãy đo trực tiếp vỏ tuabin và không gian lắp đặt thực tế. Một chiếc áo bọc hiện có có thể được cung cấp làm mẫu tham khảo, nhưng chỉ riêng kích thước của nó không chứng minh được độ vừa vặn, vật liệu hoặc độ phủ là chính xác cho dự án mới.
Chỉ sử dụng tên mặt bích hoặc dòng sản phẩm làm tài liệu tham khảo ban đầu. Xác nhận kích thước vỏ tuabin, bố trí van thải và không gian trống có sẵn trước khi phê duyệt mẫu.
Ghi lại vị trí của bộ truyền động (actuator), giá đỡ, thanh truyền và đòn bẩy phía tuabin so với một điểm chuẩn xác định trên vỏ, đồng thời xác định toàn bộ khu vực cần thiết cho chuyển động và khoảng hở của áo bọc.
Ảnh chụp rất hữu ích để xem xét hình học và các điểm hạn chế, nhưng các kích thước có chú thích, bản vẽ, mẫu vật lý hoặc chính bộ tăng áp có thể là bắt buộc tùy thuộc vào độ phức tạp và độ chính xác cần thiết.
Chúng có thể sử dụng chung hình học vỏ cơ bản, nhưng sự thay đổi về độ dày lớp cách nhiệt, lớp gia cố hoặc sắp xếp các lớp có thể ảnh hưởng đến khả năng lắp đặt. Mỗi cấu trúc đề xuất cần phải được đánh giá dựa trên khoảng trống có sẵn.
Gửi cho BSTFLEX thông tin nhận diện bộ tăng áp, kích thước có chú thích, ảnh chụp khi đã lắp đặt và khu vực cần bảo vệ nhiệt. Hãy bao gồm bố trí van thải, khoảng trống có sẵn, vật liệu vỏ ngoài ưa thích và số lượng đặt hàng dự kiến.
Đối với các dự án OEM và nhãn hiệu riêng, hãy cung cấp thêm logo, nhãn mác, bao bì, tiêu chí phê duyệt mẫu và tài liệu sản xuất yêu cầu. Các tham chiếu đo lường rõ ràng cho phép xem xét mẫu thiết kế, vật liệu và phương pháp cố định được đề xuất trước khi làm mẫu.
