Lớp bọc lõi bằng len thép không gỉ so với lưới giữ

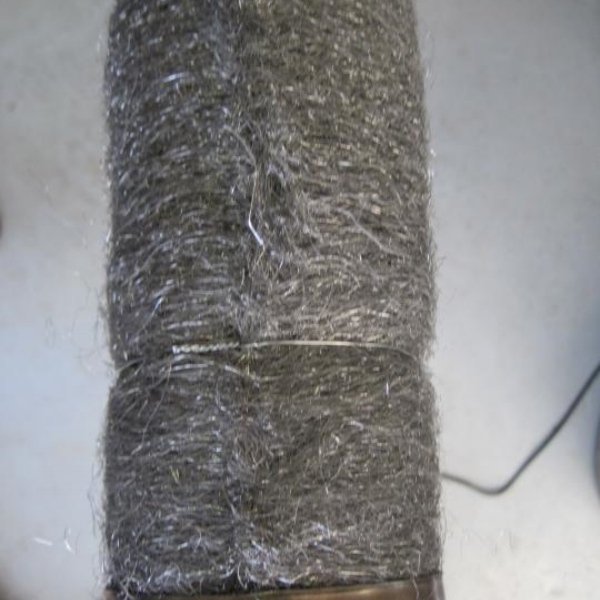

Vật liệu nhồi ống xả bằng len thép không gỉ có thể được cung cấp dưới dạng vật liệu cuộn hoặc được tạo hình thành lớp bọc lõi cho bộ giảm thanh ống xả. Lớp bọc lõi bằng len thép không gỉ cung cấp một lớp sợi kim loại xốp xung quanh ống đục lỗ, trong khi lưới giữ cung cấp cấu trúc dây hở để cố định vật liệu nhồi. Hai loại này có thể được kết hợp, nhưng chúng không thể thay thế cho nhau.

Khi chỉ định vật liệu nhồi ống xả bằng len thép không gỉ, hãy phân biệt vật liệu đang mua với cụm lắp ráp hoàn chỉnh. Vật liệu cuộn cần được chuẩn bị theo kích thước và số lượng đã phê duyệt; ống bọc lõi giảm thanh hoàn chỉnh phải khớp với đường kính ống, chiều dài bao phủ và cách sắp xếp lớp theo yêu cầu.

Đối với nhà sản xuất ống xả, câu hỏi hữu ích là cần bảo vệ hoặc cố định ở đâu: bên cạnh lõi đục lỗ, xung quanh cụm vật liệu nhồi, hoặc tại cả hai vị trí. Hãy bắt đầu với mặt cắt ngang của bộ giảm thanh và lý do thêm thành phần đó, thay vì chỉ chọn bất kỳ sản phẩm nào được mô tả là thép không gỉ.

BSTFLEX cung cấp một Ống bọc lõi giảm thanh bằng len thép và một Lưới thép không gỉ cho ống xả để giữ vật liệu nhồi giảm thanh riêng biệt. Sự so sánh này giải thích cách chỉ định các vai trò khác nhau của chúng mà không coi cái này là sự thay thế phổ quát cho cái kia.

So sánh cấu tạo, không chỉ tên sản phẩm

Một ống bọc lõi có thể đã chứa vải dây

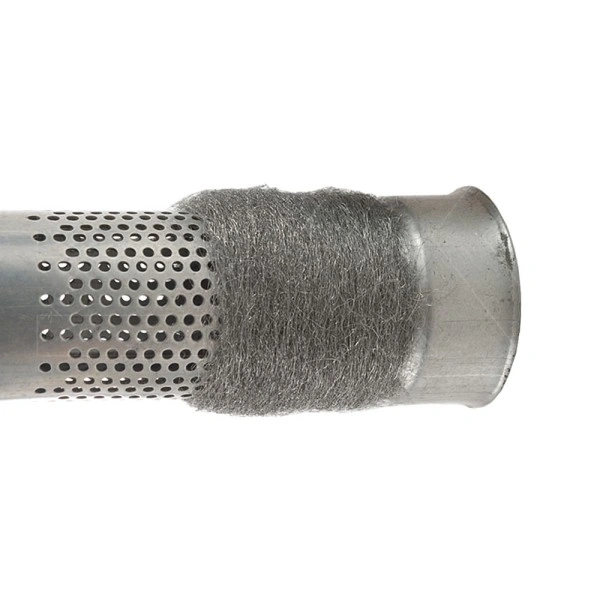

Ống bọc lõi BSTFLEX kết hợp len thép không gỉ với vải dây dệt thép không gỉ 304. Do đó, mô tả của nó đề cập đến một thành phần composite, không chỉ đơn thuần là len rời quấn quanh ống.

Lưới giữ BSTFLEX riêng biệt được mô tả là một tấm dây thép không gỉ đan hai lớp với hai cạnh được uốn. Cấu tạo tấm dây đó không nên bị nhầm lẫn với lớp sợi kim loại trong ống bọc lõi.

Trên bản vẽ OEM, hãy xác định cụm bọc lõi hoàn chỉnh và hiển thị những lớp nào được bao gồm trong số bộ phận của nó. Một ghi chú chỉ nói "thêm lưới thép không gỉ" sẽ để lại khả năng bỏ sót một lớp dự định hoặc mua nó hai lần.

Cũng xác định hợp kim của từng thành phần riêng biệt. Thông số kỹ thuật vải dây 304, tự nó, không xác định hợp kim được sử dụng cho len.

Vật liệu nhồi ống xả bằng len thép không gỉ: Dạng cuộn hay bọc lõi hoàn thiện?

Để cắt và quấn tại chỗ, BSTFLEX cuộn vật liệu nhồi ống xả bằng len thép không gỉ cung cấp một tùy chọn sản phẩm dạng cuộn. Hãy chỉ định chiều rộng, số lượng vật liệu và phương pháp chuẩn bị cần thiết thay vì chỉ so sánh các cuộn dựa trên kích thước bên ngoài.

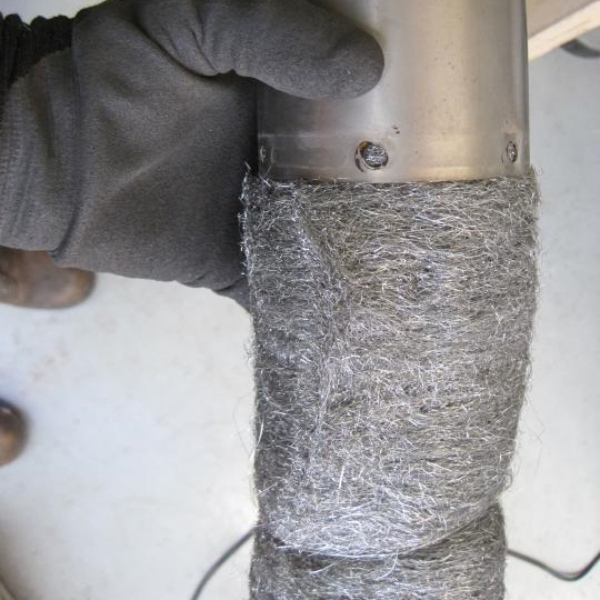

Đối với việc lắp ráp lặp lại, hãy xem xét một ống bọc lõi ống xả bằng len thép không gỉ cùng với lưới thép hỗ trợ của nó. Xác định độ vừa vặn hoàn thiện, lượng len và độ dày sau khi lắp đặt trên bản vẽ. Việc mua một linh kiện đã được chuẩn bị sẵn sẽ thay đổi định dạng cung cấp; nó không loại bỏ nhu cầu phê duyệt hợp kim và cách lắp ráp.

Khi đặt hàng vật liệu nhồi ống xả bằng len thép không gỉ hoặc len thép không gỉ cho sản xuất bộ giảm thanh, hãy xác định thông số kỹ thuật của sợi kim loại tách biệt với bất kỳ lớp giữ cố định dệt hoặc đan nào. Một yêu cầu cho vật liệu nhồi ống xả bằng len thép nên nêu rõ hợp kim thép không gỉ cần thiết thay vì để loại vật liệu tùy ý diễn giải.

Sử dụng Vị trí Mất Vật liệu Nhồi để Hướng dẫn Đánh giá

Mất Vật liệu Ngay bên cạnh Lõi Đục lỗ

Khi kiểm tra cho thấy hư hỏng tập trung ở bề mặt đối diện lõi, hãy xem xét lớp bên trong hiện tại và độ che phủ của nó. Các ống và lớp bọc bằng len thép không gỉ được sử dụng trong thiết kế bộ giảm thanh để giảm sự xói mòn do khí đối với lớp vật liệu nhồi bằng sợi thủy tinh hoặc đá bazan xung quanh.

Đối với vấn đề đó, hãy đánh giá một lớp bọc lõi ống xả như một lớp bảo vệ thay vì giả định rằng lưới giữ bên ngoài sẽ mang lại hiệu quả tương tự tại các lỗ đục. Kiểm tra tình trạng lõi, các khu vực không được che phủ, các mối nối và cách sắp xếp buộc chặt trước khi quy nguyên nhân chỉ cho sợi len.

Vật liệu Nhồi Di chuyển hoặc Mất Hình dạng trong quá trình Lắp ráp

Khi khó khăn nằm ở việc giữ vật liệu nhồi lại với nhau trong khi đưa vào vỏ, hãy xem xét một lưới giữ vật liệu nhồi ống xả hoặc một phương pháp ngăn chặn được phê duyệt khác. Những câu hỏi đầu tiên là liệu lưới giữ có bao phủ khu vực dự định hay không và liệu các cạnh của nó có thể đi qua bộ phận lắp ráp mà không bị vướng hay không.

Kiểm tra đường dẫn chèn, khoảng hở vỏ và phần đóng cuối trên một mẫu thử. Không nên mong đợi một lớp len ở phía lõi sẽ giải quyết được vấn đề xử lý không liên quan ở bên ngoài vật liệu nhồi.

Sợi len Thoát ra qua Mối nối hoặc Khe hở ở Đầu

Xem xét vị trí của khe hở, phần chồng lấp của lưới giữ và cách sắp xếp phần đầu. Việc thêm nhiều len hơn xung quanh giữa lõi không phải là giải pháp đã được chứng minh cho một khe hở ở nơi khác trong bộ phận lắp ráp.

Các kiểu kiểm tra này là điểm khởi đầu, không phải là chẩn đoán. Hãy bao gồm tình trạng vật liệu, lịch sử vận hành và hình ảnh trong quá trình đánh giá. Không nên sử dụng lưới hoặc lớp bọc lõi để biện minh cho việc giữ lại một loại sợi chưa được phê duyệt cho các điều kiện vận hành.

Khi nào Bộ giảm thanh Cần cả hai?

Một thiết kế có thể sử dụng một lớp dựa trên len xung quanh ống đục lỗ và một lớp lưới riêng biệt xung quanh vật liệu nhồi cách âm. Trong cách sắp xếp đó, linh kiện bên trong giải quyết vấn đề tiếp xúc phía lõi trong khi linh kiện bên ngoài hỗ trợ việc ngăn chặn. Len kim loại cũng có thể được cung cấp kèm theo lưới hỗ trợ riêng.

Do đó, việc thêm cả hai là một quyết định thiết kế, không phải là nâng cấp mặc định. Kiểm tra bảng kê vật liệu trước khi đặt hàng thêm lưới. Hãy hỏi xem nó có thực hiện một công việc riêng biệt, sao chép một lớp hiện có hay thay đổi kích thước lắp ráp hoàn thiện hay không.

Đối với công việc thay thế, hãy sử dụng cấu trúc bộ giảm thanh đã được phê duyệt làm điểm khởi đầu. Đối với thiết kế OEM sửa đổi, hãy đánh giá sự kết hợp được đề xuất trong toàn bộ ống xả trước khi đưa vào sản xuất lặp lại.

Chỉ định Len và Lưới một cách Khác biệt

Đối với lớp len, hãy yêu cầu hợp kim, loại sợi hoặc mặt cắt ngang, khối lượng vật liệu, độ che phủ và độ dày sau khi lắp đặt. Nêu rõ cách đo độ dày, vì lớp len ở trạng thái thả lỏng và lớp len đã nén khi lắp đặt là các điều kiện khác nhau.

Đối với lưới, hãy yêu cầu hợp kim, đường kính dây, cấu trúc, kích thước lỗ mở, số lớp và kiểu hoàn thiện cạnh. Nếu có liên quan, hãy thống nhất cách xác định và đo lường diện tích mở. Chỉ riêng đường kính dây không mô tả được các lỗ mở, và chỉ riêng "hai lớp" không chỉ định cách sắp xếp các lớp đó.

Không thay thế vải dệt, lưới đan và các cấu trúc dây đan xen khác chỉ vì kích thước tấm tổng thể của chúng khớp nhau. Ghi lại cấu trúc hoặc tham chiếu mẫu đã được phê duyệt trong thông số kỹ thuật mua hàng.

Đối với lựa chọn nhiệt, hãy cung cấp nhiệt độ liên tục và nhiệt độ đỉnh cùng với vị trí đo và thời gian tiếp xúc. Yêu cầu hợp kim và linh kiện được đề xuất phải được đánh giá dựa trên các điều kiện đó thay vì gán một giới hạn nhiệt độ cho mọi sản phẩm thép không gỉ. hướng dẫn về vật liệu nhồi ống xả bằng len thép không gỉ của chúng tôi thảo luận về các cân nhắc lựa chọn vật liệu rộng hơn.

Một Lớp bọc Bên trong Thay đổi Không gian Có sẵn cho Sợi len

Tính đến lớp bọc lõi đã lắp đặt trước khi thiết lập kích thước của vật liệu nhồi xung quanh. Đối với lõi hình tròn có lớp đồng nhất:

Đường kính ngoài sau khi bọc = đường kính ngoài của lõi + 2 × độ dày lớp bọc đã lắp đặt.

Chỉ là một ví dụ về hình học, một lõi 50 mm với lớp lắp đặt 2 mm có đường kính bọc danh nghĩa là 54 mm, không phải 52 mm. Những con số này minh họa cho cách tính toán; chúng không phải là thông số kỹ thuật đóng gói được khuyến nghị.

Sử dụng bao bì bọc khi kiểm tra không gian được chỉ định cho lớp tiếp theo. Bao gồm phần chồng lấp cục bộ, vải hỗ trợ, ốc vít và bất kỳ bộ phận giữ bên ngoài nào trong quá trình đánh giá độ vừa vặn thực tế. Đối với các cụm lắp ráp hình bầu dục hoặc không đều, hãy làm việc dựa trên bản vẽ thay vì áp dụng ví dụ hình tròn.

Nếu thể tích sợi khả dụng thay đổi, hãy xem xét lại số lượng làm đầy đã được phê duyệt. Việc thêm kim loại trong khi ép lượng sợi ban đầu vào một không gian nhỏ hơn sẽ làm thay đổi mật độ sợi lắp đặt trung bình. Đừng cho rằng thông số kỹ thuật đóng gói trước đó vẫn còn hiệu lực mà không kiểm tra lại.

Xác minh độ vừa vặn, khả năng giữ và âm thanh như các yêu cầu riêng biệt

Sử dụng cụm lắp ráp thử nghiệm để kiểm tra độ che phủ, đường nối, vị trí cạnh, ốc vít và phần đóng. Kiểm tra lõi và vỏ xem có gờ hoặc các đặc điểm khác có thể làm hỏng các bộ phận hay không. Giữ cho lối đi của lõi, hình học đầu vào và đầu ra không bị cản trở.

Sau đó, đánh giá bộ giảm thanh đã lắp ráp trong các điều kiện vận hành đã thỏa thuận. Ghi lại sự phân bổ đóng gói và tình trạng bộ phận sau khi thử nghiệm, và so sánh âm thanh bằng phương pháp đo nhất quán. Bao gồm các kiểm tra về mất áp suất hoặc áp suất ngược ở những nơi mà đánh giá thiết kế yêu cầu.

Một bộ phận giữ không nên được chấp nhận là "trung tính về mặt âm học" chỉ vì nó vừa vặn. Việc lắp thép không gỉ cũng không thiết lập một mức giảm tiếng ồn cụ thể hoặc bội số đảm bảo về tuổi thọ đóng gói. Phê duyệt các kết quả đó dựa trên bằng chứng từ cụm lắp ráp thực tế.

Chuẩn bị RFQ cho bộ phận bạn cần

BSTFLEX hỗ trợ phát triển dựa trên bản vẽ và mẫu thông qua dịch vụ sản xuất bao bì bộ giảm thanh OEMcủa mình. Hãy nêu rõ dự án là thay thế tương đương hay thay đổi cấu trúc đề xuất để việc đánh giá mẫu có mục tiêu xác định.

Các câu hỏi về bọc lõi và lưới giữ

Bao bì bộ giảm thanh bằng len thép không gỉ có giống với bao bì ống xả bằng len thép không gỉ không?

Cả hai mô tả có thể đề cập đến cùng một loại vật liệu sợi kim loại, nhưng không mô tả nào xác định hợp kim, cấu trúc sợi hoặc dạng cung cấp. Xác nhận xem báo giá có bao gồm len rời, vật liệu dạng cuộn hay bọc lõi hoàn thiện hay không. Lưới giữ là một cấu trúc dây khác, ngay cả khi được cung cấp cùng với len như một cụm lắp ráp.

Bọc lõi bằng len thép không gỉ có giống với lưới ống xả không?

Không. Bọc lõi dựa trên len chứa một lớp sợi kim loại; lưới ống xả mô tả một cấu trúc dây. Một số loại bọc lõi hoàn thiện kết hợp cả hai. Hãy so sánh bản vẽ bộ phận và danh mục vật liệu thay vì chỉ dựa vào tên gọi.

Lưới giữ có thể thay thế bao bì bộ giảm thanh bằng sợi thủy tinh không?

Không. Lưới được mô tả ở đây là bộ phận giữ bao bì. Hãy giữ nguyên phần làm đầy âm thanh đã chỉ định trừ khi một thiết kế bộ giảm thanh hoàn chỉnh khác đã được phát triển và xác nhận.

Mọi bộ giảm thanh có nên sử dụng cả bọc lõi và lưới không?

Không có sự kết hợp lớp phổ quát nào áp dụng cho tất cả. Chỉ sử dụng cả hai khi chúng phục vụ các chức năng xác định trong cụm lắp ráp đã được phê duyệt. Kiểm tra xem lưới đã được bao gồm trong ống lõi trước khi thêm một bộ phận khác hay chưa.

Bộ phận nào trong hai bộ phận này sẽ làm cho ống xả yên tĩnh hơn?

Không tên sản phẩm nào đảm bảo kết quả âm thanh. Việc duy trì bao bì ở vị trí dự định khác với việc chứng minh một mức giảm tiếng ồn cụ thể. Đánh giá toàn bộ bộ giảm thanh với vật liệu và cách sắp xếp lớp được đề xuất.

Chọn sản phẩm theo vị trí và mục đích của nó

Đối với bộ phận gồm len và vải lưới xung quanh lõi đục lỗ, hãy xem xét Ống bọc lõi ống xả bằng len thép BSTFLEX. Để có lớp bọc dây riêng biệt xung quanh vật liệu đóng gói, hãy xem Lưới ống xả bằng thép không gỉ BSTFLEX.

Đối với một dự án đóng gói ống xả bằng len thép không gỉ tùy chỉnh, hãy gửi mặt cắt ngang, đường kính lõi, chiều dài bao phủ, số lượng len cần thiết và khối lượng đặt hàng. Cho biết bạn cần vật liệu dạng cuộn, ống bọc hoàn thiện hay lưới giữ riêng biệt. Các tùy chọn sợi và thành phần khác có sẵn trong dòng sản phẩm Đóng gói ống xả.
