Bạn cần bao nhiêu vật liệu cách âm ống xả giãn nở?Hãy bắt đầu với trọng lượng sợi khô được phê duyệt của bộ giảm thanh, sau đó chuyển đổi trọng lượng đó thành diện tích tấm và chiều dài cắt. Khi chỉ có mật độ lắp đặt được phê duyệt, trước tiên hãy tính toán thể tích đóng gói có thể sử dụng. Việc một tấm vật liệu giãn nở khi gặp nhiệt không xác định được lượng sợi cần thiết trong bộ giảm thanh.
Đối với một tấm hình chữ nhật có trọng lượng sợi thủy tinh trên một đơn vị diện tích đã biết, việc tính toán số lượng rất đơn giản:
Chiều dài tấm yêu cầu = trọng lượng sợi khô mục tiêu / (chiều rộng tấm có thể sử dụng × trọng lượng sợi thủy tinh trên một đơn vị diện tích).

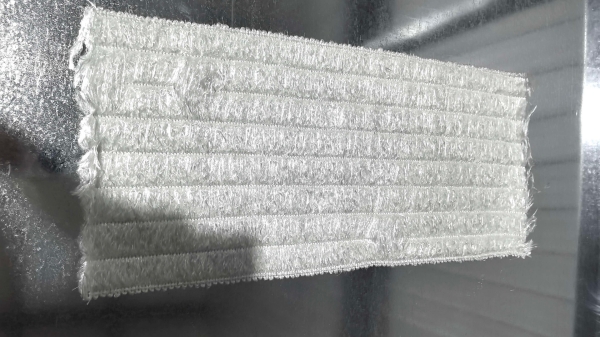

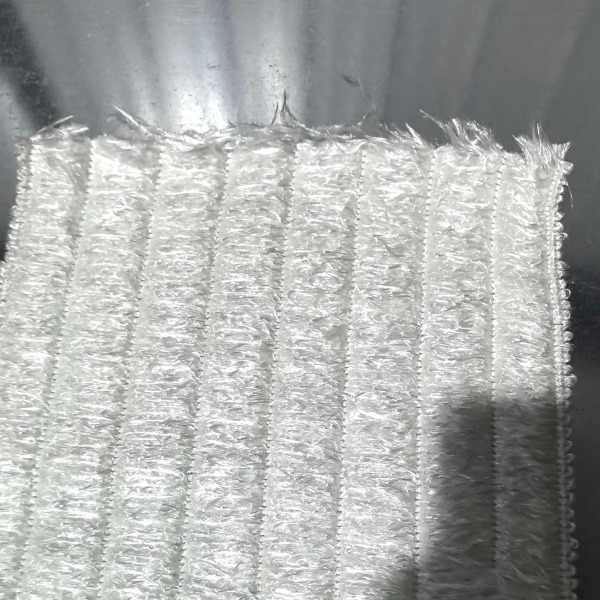

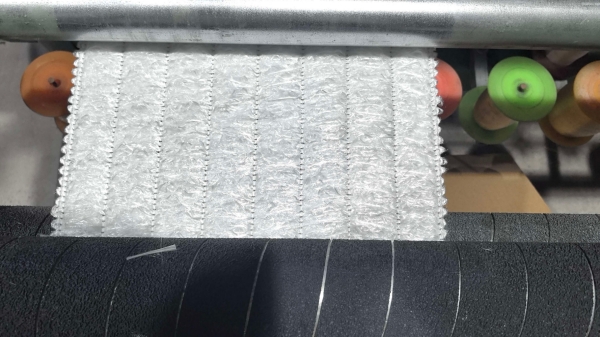

BSTFLEX cung cấp một tấm vật liệu cách âm ống xả giãn nở được làm từ sợi thủy tinh liên tục, có kết cấu, được nén chặt và giữ bằng các đường khâu có điểm nóng chảy thấp. Hướng dẫn này tập trung vào việc chuyển đổi thông số kỹ thuật của bộ giảm thanh thành số lượng mua hàng, kích thước cắt và yêu cầu kiểm tra.
Một yêu cầu mua hàng cho "một mét vật liệu cách âm ống xả" để lại hai chi tiết thiết yếu chưa được giải đáp: vật liệu rộng bao nhiêu và mỗi mét vuông chứa bao nhiêu sợi thủy tinh? Nếu không có các giá trị đó, chỉ riêng chiều dài không thể cho bạn biết trọng lượng cần lấp đầy.
Có ba điểm bắt đầu khả thi. Thông số kỹ thuật của bộ giảm thanh hiện có có thể nêu rõ khối lượng sợi khô. Ngoài ra, nó có thể xác định mật độ lắp đặt và thể tích được chỉ định cho vật liệu đó. Đối với một thiết kế mới không có cả hai giá trị này, số lượng lấp đầy phải được phát triển và xác nhận thay vì chọn từ một mật độ giả định phổ quát.
Giữ loại sợi đã được phê duyệt cùng với số lượng đó. Vật liệu thay thế không tự động tương đương chỉ vì nó có cùng trọng lượng. Những thay đổi về cấu trúc sợi, đặc tính giải phóng hoặc các lớp giữ sợi thuộc về quy trình phê duyệt mẫu.
Ghi lại kích thước vỏ bên trong, kích thước bên ngoài của lõi đục lỗ và chiều dài hiệu dụng được phân bổ cho vật liệu cách âm. Các phần đầu ra trang trí, phần mở rộng lắp đặt và không gian đầu kín không tự động là một phần của buồng có thể lấp đầy.
Sử dụng ranh giới thực tế của vùng sợi thủy tinh. Khi một lớp bọc lõi kim loại hoặc một lớp khác chiếm một phần không gian, hãy tính đến bao bì lắp đặt của nó. Không trừ một thành phần hai lần nếu nó đã được bao gồm trong kích thước ranh giới.
Đối với vật liệu lấp đầy bộ giảm thanh ống xả trong một thân máy được phân chia, hãy tính toán từng vùng đóng gói riêng biệt. Tổng thể tích cho toàn bộ vỏ là không đủ khi các sợi không thể di chuyển giữa các ngăn.
Các phương trình sau đây cung cấp một phương pháp tính toán thủ công. Chúng chuyển đổi các đầu vào thiết kế đã biết thành số lượng; chúng không chọn vật liệu hoặc mật độ phù hợp về mặt âm học.
Đối với vỏ tròn không đổi bao quanh lõi tròn, với tất cả các kích thước được nhập bằng milimét:
V = π × (D2 - d2) × L / 4.000.000.
V là thể tích đóng gói tính bằng lít. D là đường kính trong của vùng có sẵn để đóng gói, d là đường kính ngoài của lõi hoặc bao bì lớp trong bị loại trừ, và L là chiều dài đóng gói hiệu dụng.
Kết quả giả định rằng không có phụ kiện hoặc vách ngăn bổ sung nào chiếm không gian đó. Trừ thể tích bị chiếm chỗ của chúng nếu có. Đối với một buồng hình elip đồng nhất, thực sự, hãy sử dụng diện tích hình elip thực tế của nó; đối với hình bầu dục dẹt, hình ba bầu dục hoặc cấu hình không đều khác, hãy sử dụng diện tích mặt cắt ngang trên bản vẽ hoặc CAD thay vì coi mọi hình bầu dục là hình elip.
Một lõi lệch tâm không làm thay đổi sự khác biệt diện tích đơn giản khi nó vẫn nằm hoàn toàn bên trong cùng một vỏ, nhưng nó làm thay đổi khoảng hở cục bộ. Kiểm tra các vùng đóng gói hẹp và rộng một cách độc lập trong quá trình xác nhận lắp ráp.
Khi thiết kế chỉ định mật độ tính bằng gam trên lít:
Trọng lượng sợi khô tính bằng gam = thể tích đóng gói thực tính bằng lít × mật độ lắp đặt được phê duyệt tính bằng g/L.
Các đơn vị g/L và kg/m3 có cùng giá trị số. Tuy nhiên, trọng lượng trên mỗi đơn vị diện tích của tấm vật liệu tính bằng g/m2 là một phép đo khác và không thể thay thế cho mật độ lắp đặt.
Một giá trị mật độ đóng gói bộ giảm thanh nên đề cập đến lượng sợi được xác định và thể tích được phân bổ của nó. Không bao gồm khối lượng của lớp lót bằng thép không gỉ, lưới giữ hoặc túi vận chuyển vào lượng sợi thủy tinh.
Sử dụng các đơn vị sau cho một miếng cắt hình chữ nhật:
Chiều dài cắt tính bằng mét = trọng lượng sợi khô tính bằng gam / (chiều rộng tấm tính bằng mét × trọng lượng trên một đơn vị diện tích của sợi thủy tinh tính bằng g/m2).
Sử dụng chiều rộng thực tế còn lại trong thành phẩm, không phải chiều rộng mua ban đầu trước khi cắt tỉa mép. Xác nhận xem trọng lượng trên một đơn vị diện tích do nhà cung cấp công bố chỉ bao gồm sợi thủy tinh hay toàn bộ tấm đã khâu. Phép tính và trọng lượng mục tiêu phải sử dụng cùng một cơ sở vật liệu.
Các con số sau đây là dữ liệu tính toán giả định. Chúng không phải là thông số kỹ thuật tồn kho, mật độ đóng gói khuyến nghị hay kết quả thử nghiệm của BSTFLEX.Giả sử một chương trình bộ giảm thanh ví dụ đã phê duyệt lượng sợi thủy tinh khô 300 g cho vật liệu đang được đánh giá.
| Dữ liệu đầu vào ví dụ | Giá trị giả định |
|---|---|
| Đường kính trong của buồng đóng gói | 120 mm |
| Đường kính ngoài của lõi, không có lớp lót trong riêng biệt trong ví dụ này | 50 mm |
| Chiều dài đóng gói hiệu dụng | 400 mm |
| Lượng sợi thủy tinh khô đã được phê duyệt trước đó | 300 g |
| Chiều rộng tấm có thể sử dụng | 400 mm, hoặc 0,40 m |
| Trọng lượng trên một đơn vị diện tích của sợi thủy tinh, không bao gồm đường khâu tạm thời | 750 g/m2 |
Thể tích: π × (1202 - 502) × 400 / 4.000.000 = khoảng 3,738 lít.
Mật độ sợi lắp đặt trung bình: 300 / 3,7385 = khoảng 80,25 g/L. Đây là kết quả tính toán từ lượng sợi giả định, không phải mật độ khuyến nghị.
Chiều dài cắt: 300 / (0,40 × 750) = 1,00 mét.
Do đó, số lượng vật liệu được tính toán là một miếng cắt 400 × 1000 mm chứa 300 g sợi thủy tinh. Bố cục cắt vẫn phải phù hợp với đường khâu, quy trình lắp đặt và hình dạng buồng. Chỉ riêng phép tính này không chứng minh được miếng vật liệu nén vừa vặn hay các sợi được giải phóng phân bổ chính xác.
Một tấm đóng gói bộ giảm thanh được bán với kích thước 400 × 1000 mm có diện tích là 0,40 m2Trọng lượng sợi của nó phụ thuộc vào trọng lượng trên một đơn vị diện tích của vật liệu. Các ví dụ tính toán sau đây cho thấy lý do tại sao kích thước đóng gói không phải là một thông số kỹ thuật đầy đủ.
| Tấm minh họa | Trọng lượng trên một đơn vị diện tích sợi thủy tinh giả định | Sợi thủy tinh trong một miếng 400 × 1000 mm |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
Đây không phải là ba sản phẩm thay thế được khuyến nghị. Chúng chứng minh rằng diện tích bằng nhau không có nghĩa là lượng sợi bằng nhau. Hãy so sánh cấu trúc sợi, đặc tính giải phóng và kết quả lắp đặt cũng như trọng lượng khi đánh giá sản phẩm của nhà cung cấp khác về bông tiêu âm sợi thủy tinh.
Các con số như 350, 400, 450 và 500 mm có thể mô tả chiều rộng tấm, chiều dài đóng gói hoặc kích thước sản phẩm khác. Hãy xác định hướng trên bản vẽ cắt thay vì chỉ dựa vào nhãn kích thước.
Trong bố cục quấn mà chiều rộng tấm chạy dọc theo lõi, chiều rộng đó phải khớp với phần tiêu âm hiệu dụng và các khoảng hở đầu được chỉ định. Chiều dài quấn quanh lõi sau đó được xác định từ lượng vật liệu cần thiết và cách sắp xếp đã được phê duyệt.
Việc mua một tấm bông tiêu âm ống xả rộng hơn và cắt tỉa bớt sẽ làm thay đổi diện tích sử dụng và trọng lượng sợi. Hãy tính toán lượng lắp đặt sau khi cắt tỉa. Không giữ lại trọng lượng đóng gói ban đầu làm trọng lượng nhồi bộ giảm thanh giả định.
Tương tự, không xoay một miếng đã cắt chỉ vì kích thước có vẻ vừa vặn. Hãy kiểm tra hướng cắt, cách sắp xếp khâu và phương pháp lắp đặt được cho phép đối với cấu trúc được cung cấp.

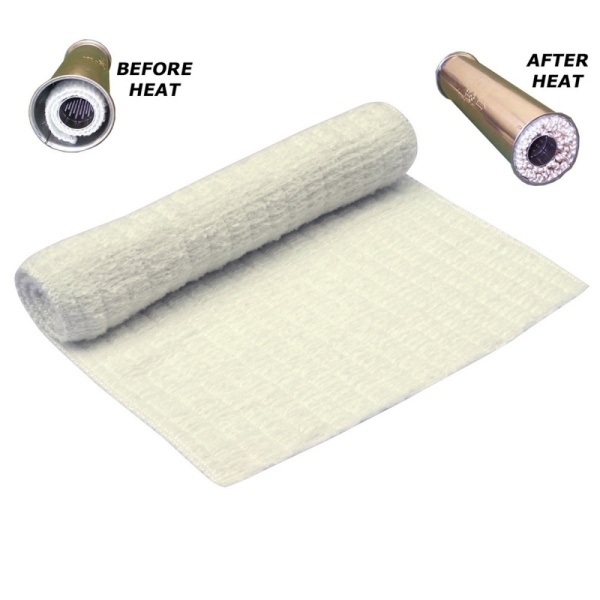

Bông tiêu âm bộ giảm thanh tự giãn nở giải phóng cấu trúc sợi bị hạn chế; nó không tạo ra thêm sợi thủy tinh. Một con số giãn nở cần có độ nén ban đầu, điều kiện gia nhiệt và điều kiện đo lường được xác định trước khi có thể diễn giải.
Thể tích giãn nở tự do được đo bên ngoài vỏ không giống như không gian bị chiếm giữ bên trong một bộ giảm thanh kín. Do đó, việc chia thể tích buồng cho một hệ số giãn nở chung không phải là sự thay thế đáng tin cậy cho thông số kỹ thuật nhồi đã được phê duyệt.
Đối với bông tiêu âm ống xả sợi liên tục, hãy sử dụng loại sợi đã chọn, lượng nạp được chỉ định và quy trình điều hòa đã thỏa thuận làm tham chiếu phát triển. Kiểm tra sự phân bổ sau khi giải phóng, đặc biệt là xung quanh các lõi lệch tâm và các không gian đầu bị hạn chế.
Tách biệt vật liệu đã mua cho một lô sản xuất khỏi vật liệu được lắp đặt trong mỗi bộ giảm thanh được chấp nhận. Có thể cần thêm hạn mức mua hàng cho việc cắt tỉa cạnh, các miếng thiết lập hoặc các phần cắt bị loại bỏ. Hạn mức đó không phải là vật liệu đóng gói dư thừa để nhồi vào mọi vỏ.
Đối với quy trình cắt chiều rộng cố định:
Chiều dài sản xuất thực tế = số lượng bộ tiêu âm × chiều dài cắt được phê duyệt cho mỗi bộ tiêu âm.
Chiều dài cần mua = chiều dài sản xuất thực tế / hiệu suất sử dụng dự kiến.
Thể hiện hiệu suất dưới dạng phân số thập phân được thiết lập từ quy trình cắt thực tế hoặc cơ sở lập kế hoạch đã thỏa thuận. Khi có liên quan đến việc lồng ghép chiều rộng hoặc các kiểu cắt không đều, hãy sử dụng kế hoạch cắt dựa trên diện tích thay vì tính toán chiều dài đơn giản này.
Khi so sánh vật liệu cách âm ống xả theo mét với tấm cách âm ống xả cắt sẵn, bao gồm chi phí của các phần thừa không sử dụng được, cân đo, chuẩn bị và kiểm tra. So sánh cả hai tùy chọn dựa trên cùng một lượng sợi được phê duyệt cho mỗi bộ giảm thanh.
Đối với vật liệu cách âm ống xả cắt theo yêu cầu, hãy ghi thông tin nhận dạng sợi, trọng lượng trên mỗi đơn vị diện tích của tấm, kích thước cắt và trọng lượng làm đầy khô mục tiêu vào hồ sơ đã phê duyệt. Xác định xem giới hạn trọng lượng áp dụng cho sợi thủy tinh hay toàn bộ thành phần đã khâu.
Nêu rõ cách định hướng miếng vật liệu và các thao tác cắt tỉa hoặc buộc chặt nào được cho phép. Thống nhất các giới hạn chấp nhận thay vì giả định một dung sai chung cho tất cả các vật liệu và phương pháp cắt.
Đối với kiểm tra đầu vào, hãy xác nhận tham chiếu vật liệu và trọng lượng miếng cắt đã đo bằng cách sử dụng cơ sở khối lượng đã thỏa thuận. Một mẫu đã phê duyệt chưa qua sử dụng là tham chiếu về kích thước và cấu tạo tốt hơn so với vật liệu cách âm đã tháo ra, vốn có thể đã thay đổi trọng lượng do mất sợi hoặc nhiễm bẩn.
Xác nhận bộ giảm thanh đã lắp ráp sau chu kỳ giải phóng và thử nghiệm vận hành được chỉ định. Phép tính đúng tạo ra đầu vào được kiểm soát, không phải là mức âm thanh hoặc khoảng thời gian bảo dưỡng được đảm bảo.
Không nhất thiết. Một mét chỉ xác định chiều dài. Bạn cũng cần chiều rộng khả dụng, trọng lượng trên mỗi đơn vị diện tích của sợi thủy tinh và số lượng làm đầy được phê duyệt cho bộ giảm thanh thực tế. Chiều dài gói phù hợp không xác định được sự phù hợp.
Có thể tính toán tổng khối lượng sợi, nhưng các mối nối, phần chồng lấp và vị trí đã sửa đổi vẫn cần được xem xét. Việc khớp trọng lượng không chứng minh rằng bố cục cắt khác sẽ phân phối vật liệu cách âm theo cùng một cách.
Chỉ khi thông số kỹ thuật của bộ giảm thanh tương ứng hỗ trợ lựa chọn đó. Chu kỳ động cơ không thay thế cho kích thước buồng, cấp vật liệu, điều kiện vận hành hoặc mức nạp đã được xác nhận.
Hãy gửi hình học bên trong, ứng dụng, thông tin vật liệu hiện có và bất kỳ bản vẽ hoặc mẫu gốc nào. Những thông tin này cung cấp điểm khởi đầu để xem xét cấu tạo đề xuất. Trọng lượng làm đầy cuối cùng nên được thống nhất thông qua quy trình phát triển và phê duyệt phù hợp.
Đối với tấm cách âm ống xả OEM, hãy gửi mặt cắt ngang của bộ giảm thanh, kích thước bên ngoài lõi, cấu hình bên trong vỏ và chiều dài cách âm hiệu dụng. Thêm thông số kỹ thuật sợi hiện tại, trọng lượng khô hoặc mật độ đã phê duyệt nếu có, và phương pháp cắt và lắp ráp dự kiến.
Bao gồm số lượng mẫu và sản xuất, yêu cầu nhận dạng vật liệu và tùy chọn đóng gói. Thông tin nhiệt độ nên xác định vị trí đo và phân biệt dịch vụ bình thường với các đỉnh nhiệt ngắn hạn.
Sử dụng tấm cách âm ống xả giãn nở BSTFLEX làm điểm khởi đầu sản phẩm. Việc phát triển dựa trên bản vẽ và các yêu cầu đặt hàng lặp lại có thể được thảo luận thông qua dịch vụ sản xuất vật liệu cách âm ống xả tùy chỉnh của chúng tôi. Các dạng khác có sẵn trong dòng sản phẩm vật liệu cách âm ống xả.
