Chế tạo lá chắn nhiệt thép không gỉ: Cắt, uốn và Hoàn thiện cạnh

Một phôi chắn nhiệt bằng thép không gỉ có thể khớp với bản vẽ phẳng của nó nhưng vẫn cần phải gia công lại sau khi tạo hình. Một mặt bích có thể nằm quá cao, một lỗ có thể không khớp với giá đỡ của nó, hoặc một mép chưa hoàn thiện có thể hướng về phía hệ thống dây điện mà tấm chắn được thiết kế để bảo vệ. Những vấn đề này thuộc về kế hoạch chế tạo, trước khi lô sản xuất đầu tiên được cắt.

Khi làm việc với lá chắn nhiệt bằng thép không gỉ, hãy phát triển phôi, trình tự tạo hình và xử lý mép cùng nhau. Đánh giá phương pháp cắt trên vật liệu dập nổi thực tế, kiểm tra hình dạng sau khi tháo ra khỏi dụng cụ, và kiểm tra các khu vực gắn kết ở trạng thái hoàn thiện.

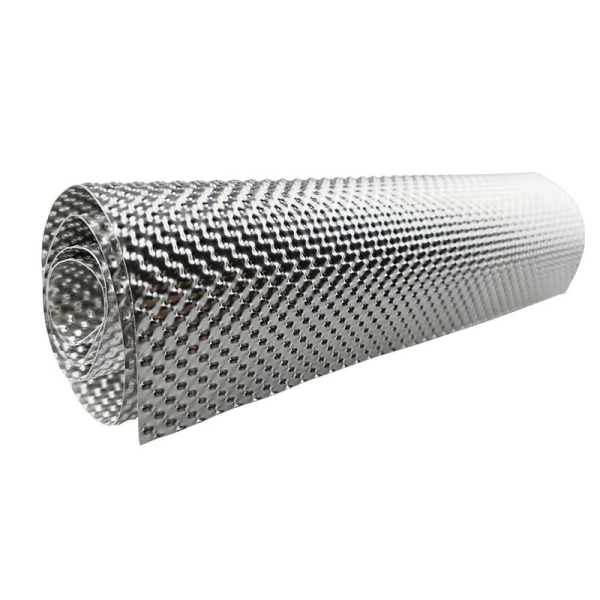

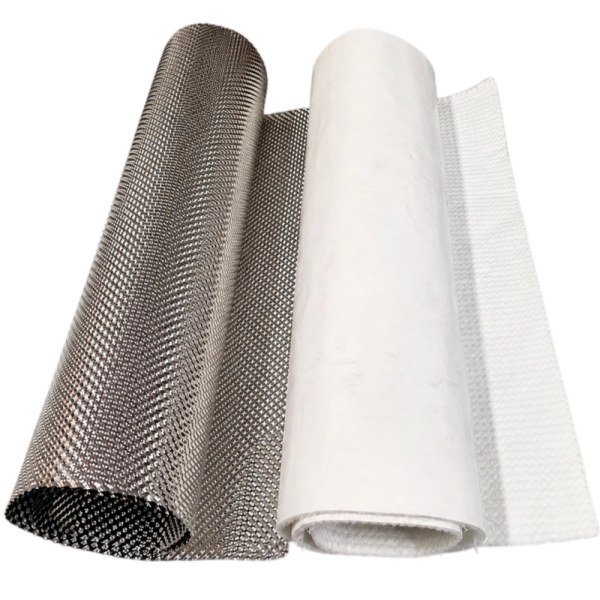

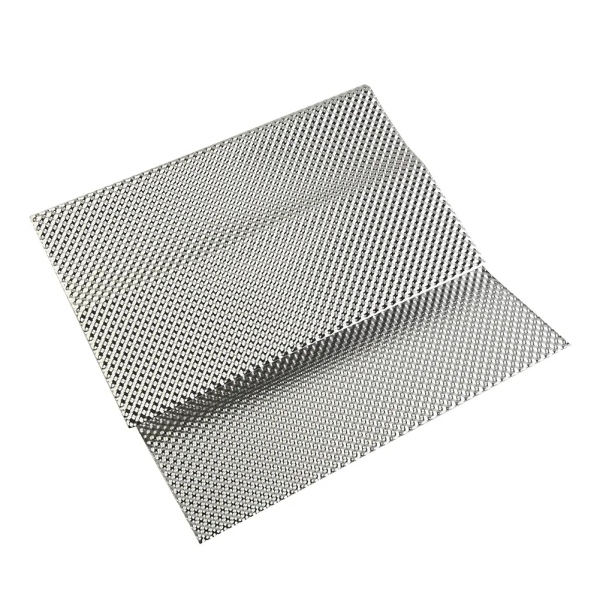

BSTFLEX cung cấp vật liệu chắn nhiệt bằng thép không gỉ dập nổi để cắt, uốn, dập và chế tạo theo yêu cầu. Hướng dẫn sau đây tập trung vào việc biến tấm kim loại đó thành một chi tiết có thể lặp lại thay vì so sánh thép không gỉ với các kim loại khác.

Bắt đầu với vật liệu sẽ đưa vào sản xuất

Sử dụng mác thép không gỉ được chỉ định, tình trạng cung cấp, độ dày kim loại cơ bản và hoa văn dập nổi cho thử nghiệm tạo hình. Một mẩu thừa tiện dụng rất hữu ích để kiểm tra phác thảo thô, nhưng nó không nên trở thành mẫu phê duyệt cho một vật liệu sản xuất khác.

BSTFLEX liệt kê các độ dày 0,1 mm, 0,15 mm và 0,2 mm trong các tùy chọn tấm chắn nhiệt bằng thép không gỉ của mình. Giữ thước đo kim loại cơ bản tách biệt với tổng chiều cao của biên dạng dập nổi. Để quyết định về độ dày, hãy xem cách chọn độ dày cho các tấm chắn nhiệt bằng thép không gỉ dập nổi.

Đánh dấu mặt nguồn nhiệt dự định và hướng hoa văn trên phôi thử nghiệm. Sử dụng các tham chiếu giống nhau khi so sánh các mẫu để sự thay đổi về hướng không bị nhầm lẫn với sự thay đổi về chất lượng vật liệu.

Phát triển phôi từ hình học hoàn thiện

Đường viền có thể nhìn thấy của một tấm chắn được lắp đặt không phải là mẫu cắt phẳng của nó. Các đường cong, mặt bích, mép được gấp và các tai gắn đều cần vật liệu có thể không xuất hiện trong bức ảnh chụp mặt trước.

Đối với một tấm chắn ống xả cong, hãy thiết lập biên dạng được yêu cầu độc lập với bề mặt ống. Một mẫu được ép trực tiếp vào ống không bao gồm khoảng hở được thiết kế. Hãy biến khoảng cách dự định thành một phần của bản vẽ trước khi phát triển phôi.

Như một bài kiểm tra hình học đơn giản, một cung 180 độ ở bán kính tham chiếu 40 mm có chiều dài cung khoảng 125,7 mm. Đó chỉ là cung, không phải chiều rộng phôi được phê duyệt. Các phần mép gập, dung sai uốn, các tai và phần cắt bỏ vẫn phải được xem xét, và mẫu đã phát triển phải được kiểm tra trong một thử nghiệm tạo hình.

Đối với một tấm chắn có độ cong phức hợp, hãy sử dụng một mẫu được tạo hình hoặc phương pháp phát triển phù hợp thay vì giả định rằng một dải chữ nhật có thể tái tạo toàn bộ bề mặt. Thống nhất vị trí cho phép các đường nối hoặc các phần riêng biệt trước khi cắt vật liệu.

Cắt lá chắn nhiệt bằng thép không gỉ với chú ý đến phần mép

Chọn quy trình cắt có thể giữ và cắt vật liệu thép không gỉ mỏng được chỉ định mà không gây ra hư hỏng không thể chấp nhận được. Đối với nguyên mẫu, hãy đánh giá phương pháp cắt tấm mỏng phù hợp. Sản xuất lặp lại có thể cần đến dụng cụ cắt phôi chuyên dụng hoặc quy trình cắt laser đủ tiêu chuẩn. Xác nhận tuyến đường được đề xuất với nhà chế tạo thay vì coi các phương pháp này có thể thay thế cho nhau.

Cắt laser sử dụng năng lượng nhiệt cục bộ. Khi đánh giá nó cho một phôi dập nổi mỏng, hãy bao gồm tình trạng mép và độ biến dạng trong quá trình kiểm tra thử nghiệm; không phê duyệt quy trình chỉ từ độ chính xác của đường viền.

Hỗ trợ phôi và kiểm soát phần thừa trong quá trình cắt. Kiểm tra cả hai mặt của mép hoàn thiện để tìm bavia, vết rách, nếp nhăn không mong muốn và hư hỏng đối với các tai nhỏ hẹp. Đặt ra giới hạn chấp nhận trước khi thử nghiệm, bao gồm cả những mép nào sẽ được hoàn thiện thêm.

Các góc bên trong cần được đặc biệt chú ý. Các vết cắt sắc có thể làm tăng ứng suất cục bộ, vì vậy hãy sử dụng bán kính góc hoặc các tính năng giảm ứng suất được chỉ định trên bản vẽ thay vì để lại phần kết thúc khe hở không kiểm soát. Điều đặc biệt quan trọng này áp dụng ở nơi tính năng nằm gần một tai gắn hoặc khu vực chịu tải lặp lại khác.

Sử dụng thiết bị và bảo hộ xử lý phù hợp với kim loại tấm sắc nhọn. Loại bỏ các mảnh vụn lỏng lẻo trước khi chuyển phôi đến trạm tạo hình hoặc lắp ráp.

Uốn theo hình dạng đã nhả, không chỉ là hình dạng dụng cụ

Thép không gỉ có thể bị bật ngược lại sau khi uốn, và phản ứng này thay đổi theo mác thép, độ dày và tình trạng vật liệu. Kiểm tra chi tiết sau khi tháo dỡ. Một biên dạng chỉ khớp với đồ gá khi nó được kẹp chặt thì chưa chứng minh được hình học trạng thái tự do được yêu cầu.

Thiết lập dụng cụ và bù trừ thông qua một thử nghiệm đại diện. Không áp dụng bán kính uốn tối thiểu phổ biến hoặc góc uốn quá mức cho mọi lá mỏng dập nổi. Vật liệu được chọn và tính năng hoàn thiện phải được đánh giá cùng nhau.

Hỗ trợ các khu vực cong rộng bằng dụng cụ phù hợp với biên dạng dự định. Tại đường uốn, hãy quyết định xem việc làm phẳng cục bộ hoa văn dập nổi có thể chấp nhận được hay không và khu vực đó sẽ được kiểm tra như thế nào. Phân biệt khu vực tiếp xúc dụng cụ có chủ ý với việc bị nghiền nát vô tình ở nơi khác trên tấm panel.

Thép không gỉ Austenit bị biến cứng trong quá trình biến dạng nguội. Tránh uốn lặp đi lặp lại cùng một chi tiết thử nghiệm tiến và lùi để đạt được độ khít mong muốn. Khi đã thiết lập được sự điều chỉnh, hãy chứng minh nó trên một phôi mới được tạo ra thông qua trình tự dự định.

Chọn thời điểm tạo lỗ lắp ráp

Một lỗ có thể chính xác trên phôi phẳng nhưng lại nằm ở sai vị trí sau khi vật liệu xung quanh được tạo hình. Xác định xem vị trí quan trọng của nó được đo ở trạng thái phẳng hay hoàn thiện.

Ở nơi lỗ được tạo trước khi tạo hình, hãy xác minh vị trí và hình dạng của nó sau đó. Ở nơi lỗ được tạo sau, hãy cung cấp một cách đáng tin cậy để định vị và hỗ trợ chi tiết đã tạo hình. Không nên phê duyệt trình tự nào mà không kiểm tra khả năng tiếp cận và tính lặp lại.

Đối với các lỗ có mặt bích, chất lượng mép cắt và công đoạn gia công nguội trước đó ảnh hưởng đến nguy cơ nứt mép. Kiểm tra tính năng đã tạo hình thực tế thay vì phê duyệt nó chỉ từ đường kính lỗ ban đầu.

Hiển thị bất kỳ phần gia cố được chỉ định, khu vực tiếp xúc vòng đệm hoặc giá đỡ riêng biệt nào trong bản vẽ lắp ráp. Không sử dụng dây buộc để ép một tai được tạo hình kém vào đúng vị trí trong quá trình kiểm tra nghiệm thu.

Chỉ định hoàn thiện mép trước khi phát hành mẫu cắt

Xử lý mép làm thay đổi hình học chi tiết và có thể yêu cầu thêm vật liệu phôi. Chọn nó trước khi hoàn thiện đường viền cắt, đặc biệt là ở nơi tấm chắn giáp với ống mềm, bó dây hoặc khu vực tiếp cận bảo dưỡng.

Việc gấp ngược một cạnh có thể giúp bảo vệ cạnh và tăng độ ổn định cục bộ. Đây không mặc định là phương pháp phù hợp cho mọi tấm chắn hoặc hình học. Hãy xem xét nếp gấp với vật liệu và dụng cụ đã chọn, đồng thời kiểm tra kết quả thay vì mặc định rằng việc đóng mép sẽ làm cho nó đạt yêu cầu.

Trong quá trình mài ba via, hãy đỡ vật liệu mỏng và tránh loại bỏ nhiều kim loại hơn mức quy trình được phê duyệt cho phép. Mục tiêu là đạt được trạng thái cạnh quy định, chứ không phải là tạo ra vẻ ngoài bo tròn nhiều làm thay đổi kích thước của bộ phận.

Sử dụng Mẫu Đầu Tiên để Tìm Nguyên Nhân Cần Làm Lại

Đường viền vừa vặn, nhưng các lỗ lắp thì không. So sánh các chuẩn của phôi phẳng với các chuẩn của bộ phận đã tạo hình. Xem xét vị trí uốn và trình tự tạo lỗ trước khi mở rộng các lỗ để làm cho mẫu vừa vặn.

Vết nứt xuất hiện bên cạnh một tính năng được cắt. Kiểm tra cạnh ban đầu, bán kính cục bộ và lịch sử tạo hình. Tấm dày hơn không phải là chẩn đoán; hãy xác định xem tổn hại do cắt, hình học hoặc thao tác tạo hình đã góp phần gây ra vấn đề.

Tấm chắn vừa vặn trước khi gấp mép, nhưng không vừa sau khi gấp. Kiểm tra lại dung sai cạnh và kích thước bao hoàn thiện. Giữ cả bước kiểm tra trung gian và kiểm tra lần cuối khi thao tác trên cạnh làm thay đổi kích thước quan trọng.

Bộ phận khớp với đồ gá nhưng bị dịch chuyển khi thả ra. Xem xét hình dạng ở trạng thái tự do và bù trừ tạo hình. Xác định lực kẹp cụm cho phép thay vì dựa vào lực kẹp không có tài liệu.

Phê Duyệt Quy Trình Chế Tạo Có Thể Lặp Lại

Giữ mẫu đã được phê duyệt cùng với thông số kỹ thuật vật liệu, phiên bản phôi và trình tự tạo hình. Ghi lại phương pháp cắt, tài liệu tham khảo dụng cụ, cách xử lý cạnh và các chuẩn kiểm tra đã tạo ra nó.

Để phê duyệt sản xuất, hãy kiểm tra nhiều hơn một mẫu được tinh chỉnh bằng tay. Sử dụng số lượng thử nghiệm đã thỏa thuận và kế hoạch chấp nhận để đánh giá khả năng lặp lại. Nếu có đề xuất thay đổi vật liệu hoặc quy trình, hãy xác định tính năng nào cần được xem xét lại.

Phê duyệt chế tạo và phê duyệt nhiệt phục vụ các mục đích khác nhau. Phê duyệt trước xác lập rằng bộ phận có thể được chế tạo theo thông số kỹ thuật của nó. Phê duyệt sau kiểm tra xem tấm chắn được lắp đặt có cung cấp khả năng bảo vệ theo yêu cầu dưới mức vận hành quy định hay không. Một tấm ốp gọn gàng, đúng kích thước không thể thay thế cho các bài kiểm tra nhiệt và độ bền liên quan.

Các Câu Hỏi Thường Gặp

Lá chắn nhiệt bằng thép không gỉ dập nổi có thể được cắt và uốn không?

Có. BSTFLEX cung cấp tấm thép không gỉ dập nổi có thể tạo hình cho các thao tác này. Đánh giá phương pháp cắt và tạo hình cho độ dày, hoa văn và hình học bộ phận đã chọn thay vì giả định rằng mọi quy trình tấm mỏng đều cho kết quả giống nhau.

Các lỗ trên lá chắn nhiệt nên được đột trước hay sau khi uốn?

Sử dụng trình tự đáp ứng đáng tin cậy các yêu cầu của bộ phận hoàn thiện. Các lỗ được cắt sẵn cần được kiểm tra sau khi tạo hình; các lỗ được tạo sau đó đòi hỏi vị trí chính xác và sự nâng đỡ của bộ phận đã định hình.

Mọi lá chắn nhiệt có cần viền mép không?

Không. Chỉ định cạnh theo khả năng xử lý, các linh kiện lân cận, không gian có sẵn và khả năng sản xuất. Viền mép là một tùy chọn, không phải là yêu cầu bắt buộc chung.

Mẫu thử hình thành thủ công có thể phê duyệt cho một bộ phận sản xuất dập không?

Nó có thể hỗ trợ đánh giá độ khít sơ bộ, nhưng việc phê duyệt sản xuất nên giải quyết tuyến đường sản xuất thực tế. Ghi lại các giới hạn của việc đánh giá mẫu thử và kiểm tra riêng quy trình sản xuất được đề xuất.

Yêu Cầu Vật Liệu Cho Dự Án Chế Tạo Lá Chắn Nhiệt Của Bạn

BSTFLEX cung cấp tấm chắn nhiệt thép không gỉ với các tùy chọn dập nổi sẵn có và theo yêu cầu. Việc cung cấp tấm và các bộ phận dựa trên bản vẽ có thể được thảo luận cho phạm vi dự án yêu cầu.

Gửi phôi phẳng và bản vẽ bộ phận hoàn thiện nếu có, cùng với mác thép không gỉ, độ dày, tài liệu tham khảo hoa văn và số lượng mẫu. Đánh dấu các mối uốn quan trọng, khu vực gắn kết và chi tiết cạnh để chúng được bao gồm trong quá trình xem xét.

Gửi bản vẽ lá chắn nhiệt của bạn cho BSTFLEX để yêu cầu về vật liệu và chế tạo. Nêu rõ bạn cần tấm cho xưởng của riêng mình, phôi cắt hay một linh kiện hoàn thiện được tạo hình.
