Chụp bugi và dây đánh lửa thường hoạt động chỉ cách cổ xả và ống góp một khoảng ngắn. Trong một khoang động cơ chật chội, điều này có thể khiến hệ thống đánh lửa phải chịu sức nóng liên tục dưới mui xe cũng như bức xạ nhiệt cục bộ mạnh hơn nhiều.
Đó là lý do tại sao các sản phẩm được mô tả là tấm chắn nhiệt chụp bugi, vỏ bọc chống nhiệt dây bugi, phụ kiện bảo vệ chụp bugi và ống bọc dây bugi thường được sử dụng trong quản lý nhiệt ô tô.
Các thuật ngữ này đôi khi được coi là có thể thay thế cho nhau, nhưng các sản phẩm không phải lúc nào cũng bảo vệ cùng một bộ phận của hệ thống đánh lửa. Một thiết bị bảo vệ chụp ngắn tập trung khả năng chống nhiệt xung quanh chụp bugi và phần đầu của dây, trong khi vỏ bọc dây bugi dài hơn có thể bảo vệ một đoạn dài hơn nhiều của dây dẫn đánh lửa.
Việc lựa chọn giữa chúng bắt đầu bằng một câu hỏi: tình trạng phơi nhiễm nhiệt gây hư hại thực sự đang xảy ra ở đâu?
Cổ xả hoặc ống góp có thể trở thành một trong những nguồn nhiệt mạnh nhất trong khoang động cơ. Khi chụp bugi hoặc dây đánh lửa được định đường đi gần đó, bộ phận này có thể tiếp xúc với bức xạ nhiệt ngay cả khi không chạm vào bề mặt xả.
Nguy cơ trở nên lớn hơn khi:
Việc tiếp xúc với nhiệt có thể làm cho vật liệu dây và chụp thông thường dần bị cứng, nứt hoặc suy yếu. Trong các trường hợp nghiêm trọng, hư hỏng lớp cách điện có thể góp phần gây ra rò rỉ đánh lửa, phóng điện hồ quang hoặc bỏ máy.
Vỏ bọc nhiệt không thay thế cho việc đi dây chính xác, các kết nối điện phù hợp hoặc hệ thống đánh lửa hoạt động đúng cách. Mục đích của nó là cung cấp thêm một rào cản nhiệt ở nơi khoảng hở bình thường không thể bảo vệ đầy đủ cho bộ phận này.

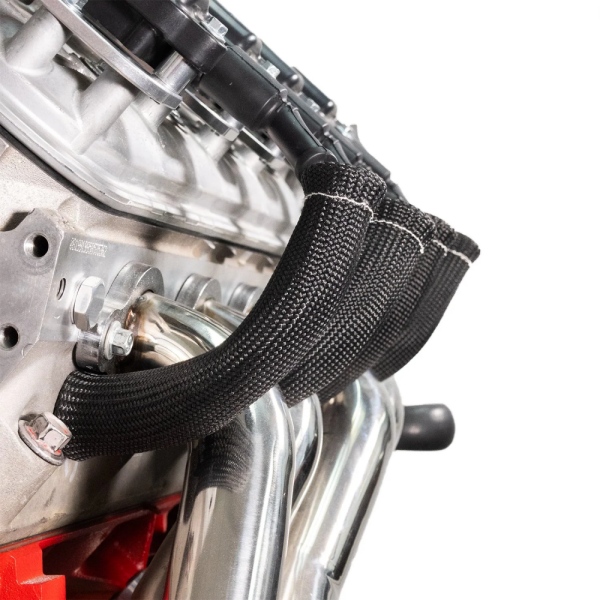

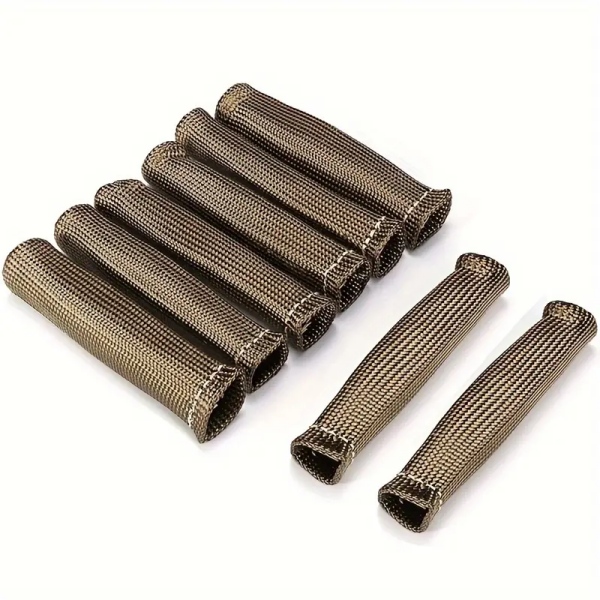

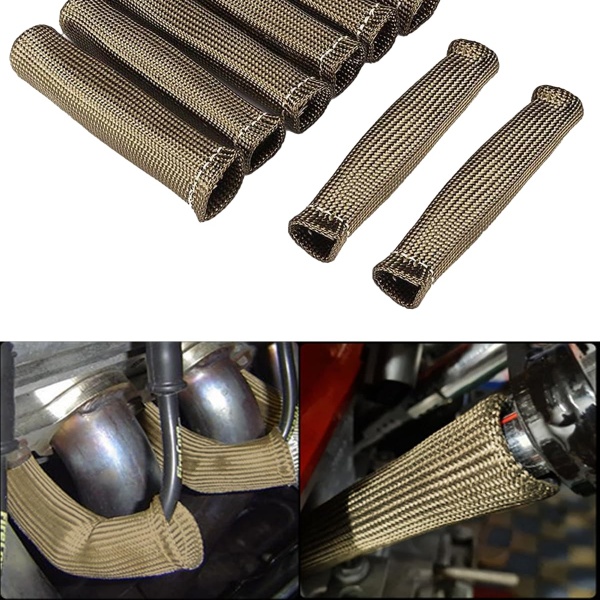

Một tấm chắn nhiệt chụp bugi thông thường là một ống bọc tương đối ngắn trùm lên chụp bugi và đoạn dây đánh lửa ở gần đó.
Mục đích chính của nó là bảo vệ cục bộ tại điểm mà chụp nằm gần ống góp hoặc cổ xả nhất.

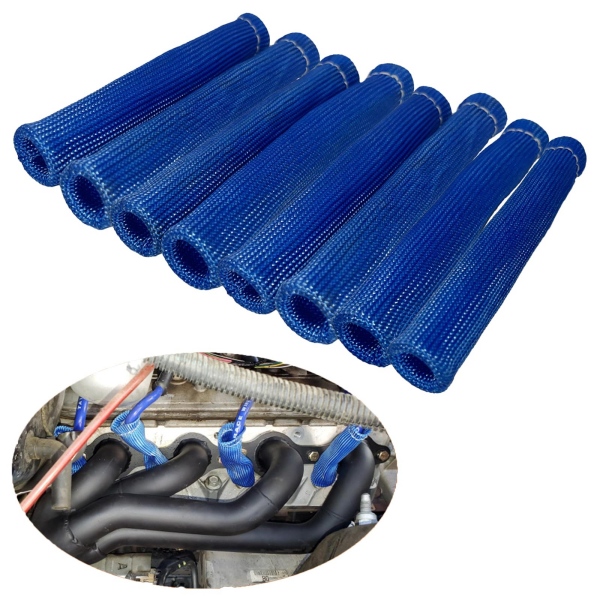

BSTFLEX cung cấp các cấu trúc khác nhau cho ứng dụng này, bao gồm Spark Plug Boot Heat Shield Protector và LAVA Volcanic Spark Plug Boot Heat Shield.
Các sản phẩm này sử dụng cấu trúc dệt chịu nhiệt độ cao và linh hoạt có thể trượt qua chụp bugi thay vì yêu cầu một tấm chắn cứng được chế tạo sẵn quanh mỗi bugi.
Thiết bị bảo vệ nhiệt kiểu chụp thường là lựa chọn hợp lý khi:
Điều này làm cho các tấm chắn chụp bugi trở nên cực kỳ hữu ích trong các động cơ mà hình học ống xả tạo ra vấn đề nhiệt tập trung ở từng xi-lanh riêng lẻ.
Một ống cách nhiệt dây bugibảo vệ một đoạn dây đánh lửa dài hơn thay vì chỉ tập trung vào chụp bugi.

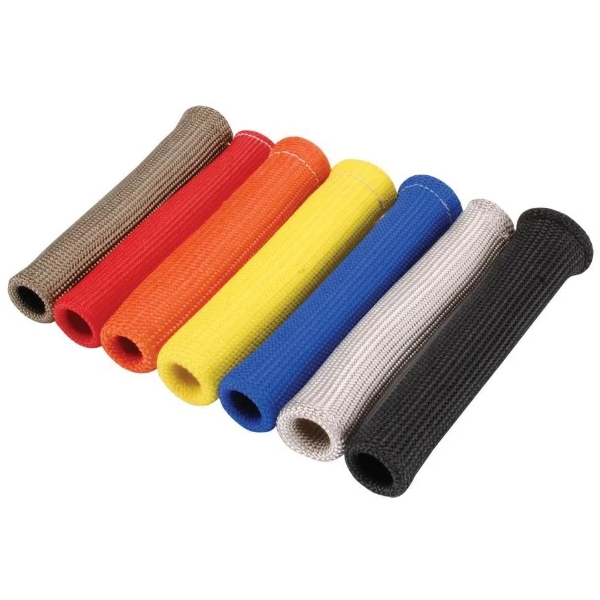

Sản phẩm Spark Plug Wire Thermal Sleevecủa BSTFLEX sử dụng kết cấu sợi thủy tinh dệt với lớp phủ ngoài bằng silicon chịu nhiệt. Sản phẩm này dành cho các dây dẫn tiếp xúc với nhiệt độ cao xung quanh ống góp và các nguồn nhiệt khác trong khoang động cơ.
Một ống bọc dài hơn sẽ hữu ích khi sự tiếp xúc nhiệt kéo dài vượt ra ngoài mối nối bugi.
Ví dụ, dây bugi có thể rời khỏi chụp với khoảng hở chấp nhận được nhưng sau đó chạy song song với ống xả trong vài inch. Việc chỉ bảo vệ chụp bugi sẽ khiến phần dây còn lại không được bảo vệ.
Một ống bọc dây bugi dài hơn đáng được cân nhắc khi:
| Điểm lựa chọn | Tấm nhiệt bảo vệ tẩu bu-gi | Tấm nhiệt bảo vệ dây bu-gi |
|---|---|---|
| Khu vực bảo vệ chính | Tẩu bu-gi và dây cáp gần đó | Đoạn dây đánh lửa dài hơn |
| Chiều dài điển hình | Thiết bị bảo vệ ngắn cục bộ | Được cắt hoặc cung cấp để che phủ đường đi kéo dài |
| Mục đích chính | Điểm nóng gần phích cắm và đầu nối | Hở dây điện kéo dài |
| Lắp đặt | Trượt qua từng bốt riêng lẻ | Được lắp đặt trên chiều dài dây |
| Phù hợp nhất cho | Sự cố khoảng trống tiêu đề cục bộ | Thời gian tiếp xúc với nhiệt lượng khoang động cơ lâu hơn |
| Thuật ngữ tìm kiếm phổ biến | Bộ bảo vệ chụp bugi | Ống bọc cách nhiệt dây bugi |
Sự phân biệt này rất hữu ích vì việc mua vật liệu có nhiệt độ cao hơn không tự động giải quyết được loại tiếp xúc sai. Độ che phủ cũng quan trọng không kém việc lựa chọn vật liệu.
Một số kiểu lắp đặt đòi hỏi cả hai hình thức bảo vệ.
Hãy xem xét một động cơ nơi chụp bugi nằm gần ống góp khí xả và dây dẫn đánh lửa sau đó tiếp tục chạy dọc theo phía ống xả của nắp xi-lanh. Vài inch đầu tiên có thể trải qua mức tiếp xúc nhiệt cao.
Trong trường hợp này, hệ thống quản lý nhiệt có thể sử dụng bộ bảo vệ chụp bugi xung quanh kết nối bugi cùng với ống bọc dây dài hơn dọc theo tuyến đường tiếp xúc.
Phương pháp này khác với việc tự động thêm nhiều lớp ở mọi nơi. Sự bảo vệ nên tuân theo đường truyền nhiệt thực tế.
Không phải mọi ứng dụng dây đánh lửa đều yêu cầu ống bọc vải dày. Khi nhiệt bức xạ là mối quan tâm chính, cấu trúc phản xạ phủ nhôm có thể hữu ích.
Sản phẩm BSTFLEX Ống bọc dây bugi nhôm kết hợp lớp nền sợi thủy tinh với bề mặt phủ nhôm phản xạ nhiệt.
Chức năng của nó có phần khác biệt so với ống bọc dây thông thường có màu hoặc phủ silicone. Bề mặt bên ngoài bằng kim loại được thiết kế chủ yếu để phản xạ nhiệt bức xạ từ các bộ phận ống xả gần đó.
Cấu trúc này có thể được xem xét khi:
Sự khác biệt này rất quan trọng khi lựa chọn bất kỳ tấm chắn nhiệt ô tô nào.
Nhiệt bức xạ có thể truyền từ đầu ống xả hoặc ống góp nóng qua một khoảng không khí. Dây dẫn không cần phải chạm vào ống xả để bị nóng lên.
Nhiệt tiếp xúc xảy ra khi sản phẩm hoặc bộ phận bảo vệ tiếp xúc trực tiếp với bề mặt nóng.
Các sản phẩm được thiết kế chủ yếu làm rào cản phản xạ thường hiệu quả nhất khi bề mặt phản xạ của chúng hướng về nguồn nhiệt và vẫn duy trì được khoảng trống không khí.
Các bộ phận bảo vệ ống bọc bằng vải dệt chịu nhiệt độ cao linh hoạt có thể phù hợp hơn với các khu vực lắp đặt cực kỳ chật hẹp, nơi việc duy trì khoảng trống không khí lớn là khó khăn.
Do đó, cấu trúc chính xác phụ thuộc vào hình học thực tế của động cơ chứ không chỉ dựa vào nhiệt độ vật liệu tối đa được quảng cáo.
Trước khi chọn ống bọc, hãy kiểm tra đường đi ở mỗi xi-lanh.
Đừng cho rằng tất cả các xi-lanh đều có khoảng sáng gầm như nhau. Trên nhiều động cơ, một hoặc hai dây bugi có thể nằm sát ống cổ góp xả hơn đáng kể so với các dây khác.
Ghi lại:
Thông tin này giúp xác định xem ứng dụng có cần một lớp bảo vệ chụp bugi, một ống bọc dây dài hơn hay cả hai hay không.
Chụp bugi có sẵn với các cấu hình khác nhau. Tùy thuộc vào hệ thống đánh lửa và bố cục động cơ, chụp có thể thẳng, có góc nghiêng hoặc được tạo hình cho một hình học đầu xi-lanh cụ thể.
Một tấm chắn nhiệt chụp bugi linh hoạt rất hữu ích vì nó có thể thích ứng với nhiều biến thể hơn so với một linh kiện cứng, nhưng độ khít vẫn nên được kiểm tra.
Tấm chắn phải che được vùng nóng cần thiết mà không:
Các thông số kỹ thuật về nhiệt độ rất hữu ích, nhưng chúng không nên là tiêu chí lựa chọn duy nhất.
Một ống bọc có thể có khả năng chịu nhiệt độ vật liệu ấn tượng nhưng vẫn hoạt động kém nếu nó:
Vì lý do này, hãy so sánh toàn bộ cấu trúc thay vì chọn sản phẩm chỉ dựa trên một con số nhiệt độ duy nhất.
Sợi thủy tinh được sử dụng rộng rãi làm vật liệu nền cho ống bọc ô tô chịu nhiệt độ cao vì nó có thể được bện hoặc dệt thành các cấu trúc linh hoạt ôm sát dây điện, cáp và chụp.
Các phương pháp xử lý bề mặt khác nhau sau đó sẽ thay đổi cách hoạt động của ống bọc hoàn thiện.
Ví dụ:
Do đó, các sản phẩm này nên được so sánh dưới dạng cấu trúc hoàn thiện, chứ không chỉ đơn thuần được nhóm lại với nhau vì tất cả đều chứa sợi thủy tinh.
Một tùy chọn khác là cấu trúc sợi đá dung nham như BSTFLEX tấm chắn nhiệt chụp bugi sợi đá dung nham.
Loại bảo vệ chụp này hướng đến các ứng dụng khoang động cơ nhiệt độ cao, nơi chụp bugi nằm gần ống góp xả hoặc cổ góp.
Cấu trúc linh hoạt của nó làm cho nó phù hợp để bảo vệ cục bộ mà không yêu cầu chế tạo linh kiện kim loại xung quanh mọi bugi.
Khi so sánh thiết kế này với bộ bảo vệ chụp bằng sợi thủy tinh thông thường, người mua nên xem xét mức độ tiếp xúc nhiệt dự kiến, độ linh hoạt yêu cầu, ngoại hình, kích thước gói và các yêu cầu sản xuất.
Cổ góp xả hậu mãi có thể thay đổi khoảng hở có sẵn xung quanh dây bugi. Đường đi dây vốn hoạt động tốt với ống góp xả ban đầu có thể không còn cung cấp đủ khoảng cách.
Việc chuyển đổi động cơ thường đặt ống xả, các linh kiện lái và hệ thống dây điện đánh lửa vào một không gian bố trí chật hẹp hơn nhiều so với bố cục xe ban đầu.
Dây bugi nằm tựa vào hoặc chạy quá gần ống xả có thể chịu mức nhiệt lớn hơn nhiều so với dây được đi với khoảng cách hở phù hợp.
Bộ phận phân tách, kẹp và vòng giữ dây giúp duy trì đường đi định sẵn. Thiếu phần cứng này có thể khiến dây di chuyển về phía bề mặt nóng.
Động cơ tăng áp, xe hiệu suất cao, ứng dụng thi đấu và xe hoạt động dưới tải trọng liên tục có thể tạo ra môi trường nhiệt khắc nghiệt hơn.
Tấm chắn nhiệt có thể giúp giảm nguy cơ hư hỏng dây đánh lửa do nhiệt độ bên ngoài quá cao. Nếu nhiệt làm xuống cấp lớp cách điện xung quanh dây hoặc chụp bugi, việc cải thiện khả năng bảo vệ nhiệt có thể khắc phục nguyên nhân cụ thể đó.
Tuy nhiên, tình trạng đánh lửa bỏ máy có thể do nhiều nguyên nhân khác, bao gồm:
Do đó, tấm bảo vệ chụp bugi nên được coi là một linh kiện quản lý nhiệt, chứ không phải là giải pháp sửa chữa vạn năng cho mọi vấn đề đánh lửa.
Điều này phụ thuộc vào cấu trúc vật liệu cụ thể và giới hạn hoạt động đã được tài liệu hóa của nó.
Bất cứ khi nào có thể, việc định tuyến linh kiện tốt và khoảng hở hợp lý vẫn rất có giá trị. Việc tăng khoảng cách với nguồn nhiệt sẽ làm giảm tải nhiệt trước khi tính đến chuyện cách nhiệt.
Nếu việc lắp đặt không thể tránh khỏi khoảng cách quá gần, cấu trúc ống bọc phải được chọn cho điều kiện tiếp xúc thực tế.
Đối với các chương trình OEM, RFQ phải nêu rõ liệu mức độ tiếp xúc dự kiến là:
| Điều Kiện Lắp Đặt | Điểm Bắt Đầu Gợi Ý |
|---|---|
| Nhiệt tập trung xung quanh chụp bugi | Tấm chắn nhiệt chụp bugi |
| Một vài inch dây đánh lửa bị lộ ra | Ống bọc chống nhiệt dây bugi |
| Nhiệt bức xạ mạnh có khoảng hở nhất định | P mạ nhômvỏ bọc dây đầu cốt |
| Khoảng hở giữa đầu cắm và chụp bảo vệ rất chật | Chụp bảo vệ linh hoạt chịu nhiệt độ cao |
| Cả chụp bảo vệ và dây nối dài đều bị lộ ra | Bảo vệ kết hợp chụp và dây dẫn |
| OEM hoặc hình học đánh lửa bất thường | Kích thước tùy chỉnh dựa trên bản vẽ hoặc mẫu |
Đối với đơn hàng OEM, nhà phân phối hoặc nhãn hiệu riêng, tên sản phẩm là chưa đủ.
Một yêu cầu báo giá (RFQ) hữu ích cần nêu rõ:
Hình ảnh và bản vẽ đặc biệt hữu ích cho các ứng dụng có hình dạng chụp hoặc hình học ống xả bất thường.
Khách hàng thị trường hậu mãi thường mua các tấm bảo vệ bugi theo bộ tùy theo số lượng xi-lanh động cơ. Các chương trình OEM và phân phối có thể yêu cầu một phương pháp khác.
Các hình thức cung cấp có thể bao gồm:
Đối với các chương trình sản xuất, việc đóng gói nên được chỉ định ở giai đoạn báo giá để chi phí đơn vị cuối cùng bao gồm đúng hình thức cung cấp.
Bảo vệ chụp bugi rất hữu ích, nhưng đôi khi vấn đề cốt lõi lại là sự tập trung nhiệt lượng ống xả lớn hơn rất nhiều.
Nếu ống góp đang làm nóng các dây đánh lửa, ống mềm, bó dây điện và các linh kiện gần đó cùng một lúc, có thể cần phải đánh giá nguồn nhiệt cũng như từng linh kiện được bảo vệ.
BSTFLEX nhóm các giải pháp cục bộ này dưới danh mục Other Automotive Heat Shield Products của mình, trong khi các dòng sản phẩm khác giải quyết vấn đề cách nhiệt ống xả, ống bọc phản xạ và các rào chắn nhiệt khoang động cơ bổ sung.
Do đó, giải pháp chính xác có thể sử dụng biện pháp bảo vệ linh kiện, chắn nguồn nhiệt hoặc kết hợp cả hai.
Đó là một ống bọc hoặc tấm bảo vệ chịu nhiệt độ cao ngắn được lắp vào chụp bugi để giảm thiểu khả năng tiếp xúc với nhiệt từ các cổ góp xả, ống xả hoặc các nguồn nhiệt khác trong khoang động cơ ở gần đó.
Ống bọc cách nhiệt dây bugi là một ống bọc bảo vệ nhiệt dài hơn được thiết kế để che một phần của dây đánh lửa khi khả năng tiếp xúc với nhiệt kéo dài vượt ra ngoài chụp bugi.
Không nhất thiết. Bộ bảo vệ chụp tập trung vào khu vực kết nối bugi, trong khi ống bọc dây dẫn thường bao phủ một chiều dài lớn hơn. Một số trường hợp lắp đặt có thể yêu cầu cả hai.
Hãy bắt đầu bằng cách xác định xem vùng nóng chỉ giới hạn ở phần chụp hay kéo dài dọc theo dây đánh lửa. Sau đó, hãy xem xét khoảng hở, nhiệt bức xạ, khả năng tiếp xúc, độ linh hoạt cần thiết và giới hạn nhiệt độ do nhà sản xuất ống bọc tài liệu hóa.
Có. Vỏ bọc sợi thủy tinh tráng nhôm có thể hữu ích ở những nơi bức xạ nhiệt từ ống xả là mối lo ngại chính, đặc biệt là khi bề mặt phản quang có thể hướng về phía nguồn nhiệt.
Tấm bảo vệ chụp bu-gi linh hoạt có thể phù hợp với nhiều cấu hình chụp thẳng và chụp góc, nhưng vẫn nên kiểm tra kích thước thực tế trước khi đặt hàng, đặc biệt là đối với các chương trình OEM.
Kích thước, chất liệu, màu sắc, số lượng bộ và đóng gói tùy chỉnh có thể được đánh giá theo ứng dụng. Đối với các chương trình không tiêu chuẩn, vui lòng cung cấp bản vẽ, hình ảnh hoặc mẫu thực tế cùng với số lượng sản xuất dự kiến.
Bảo vệ chống nhiệt cho bu-gi tốt nhất không tự động là sản phẩm có thành dày nhất hoặc mức chịu nhiệt được công bố cao nhất.
Giải pháp đúng phụ thuộc vào nguồn nhiệt đến từ đâu và bao nhiêu phần của hệ thống đánh lửa bị ảnh hưởng.
Đối với nhiệt tập trung xung quanh đầu nối bu-gi, hãy cân nhắc sử dụng tấm chắn nhiệt bảo vệ chụp bu-gi hoặc tấm chắn nhiệt chụp bu-gi bằng sợi núi lửa.
Khi một đoạn dây đánh lửa dài hơn chạy qua khu vực nóng, ống cách nhiệt dây bu-gi sẽ cung cấp phạm vi bảo vệ rộng hơn.
Ở những nơi mà nhiệt bức xạ là mối bận tâm chính, vỏ bọc dây bu-gi mạ nhôm sẽ cung cấp thêm một lựa chọn cấu tạo khác.
Đối với các yêu cầu OEM, nhà phân phối hoặc nhãn hiệu riêng, hãy gửi kích thước chụp bu-gi, đường kính dây đánh lửa, khoảng trống ống xả, hình ảnh, số lượng yêu cầu và yêu cầu đóng gói để cấu trúc bảo vệ nhiệt có thể được điều chỉnh phù hợp với lắp đặt thực tế.
