Ống dẫn khí sấy kính ô tô: Cách xác định thông số ống sưởi và thông gió dưới bảng điều khiển

Oct 28, 2026

Ống dẫn khí sấy kính ô tô dẫn khí nóng, khí lạnh hoặc khí tươi qua hệ thống thông gió dưới bảng điều khiển về phía các cửa thoát gió sấy kính chắn gió và cửa gió cabin. Khi một chiếc xe được phục chế, chuyển đổi hoặc lắp ráp, ống dẫn thay thế không chỉ cần vừa vặn giữa hai lỗ mở: nó phải duy trì được lối thông khí sau khi định tuyến và kết nối chắc chắn trong không gian hạn chế phía sau bảng điều khiển.

Khách hàng có thể gọi linh kiện này là ống sấy kính, ống dẫn khí sưởi ô tô, ống dẫn khí sưởi dưới bảng điều khiển, ống thông gió lò sưởi hoặc ống dẫn HVAC ô tô linh hoạt. Các tên gọi có phần chồng chéo, nhưng thông số kỹ thuật mua hàng chính xác vẫn phụ thuộc vào đường đi của không khí, các đầu nối ăn khớp, môi trường và cấu trúc thành ống yêu cầu.

Hướng dẫn này tập trung vào hệ thống phân phối không khí trong cabin ô tô. Tài liệu này không sử dụng các thuật ngữ ống dẫn nhiệt khí thải, ống xả máy sưởi diesel và ống dẫn sấy kính thay thế cho nhau.

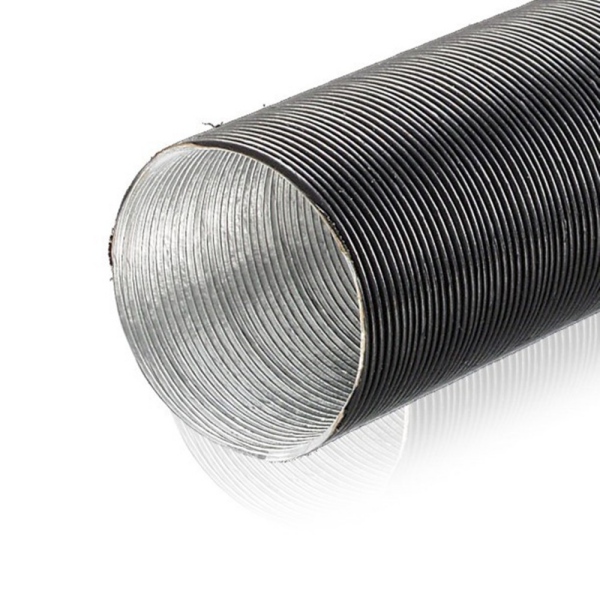

Automotive Defroster Duct Hose

Ống Dẫn Sấy Kính Nằm Ở Đâu Trong Xe Hơi?

Trong một hệ thống sưởi và thông gió cưỡng bức thông thường, không khí di chuyển qua cụm lò sưởi hoặc HVAC và được dẫn hướng bởi các cửa gió và đường dẫn về phía kính chắn gió, cửa sấy kính cửa sổ bên, cửa thoát gió để chân hoặc các cửa gió cabin. Tùy thuộc vào thiết kế, một ống dẫn linh hoạt sẽ nối hai đoạn cứng hoặc kết nối cụm phân phối không khí với một cửa gió.

Một ống dẫn bị mòn hoặc bẹp có thể ảnh hưởng đến lượng khí cấp đến đích. Tuy nhiên, tình trạng sấy kính chắn gió kém cũng có thể do cửa hút bị tắc, cửa chuyển đổi chế độ bị hỏng, lỗi quạt gió hoặc một hạn chế khác của hệ thống HVAC. Hãy kiểm tra toàn bộ hệ thống trước khi quy kết vấn đề sấy kính cho vật liệu ống dẫn.

Thay thế dưới bảng điều khiển

Người mua thường cần một loại ống vừa vặn với các cổ ống gió hiện có, tuân theo đường đi ban đầu và có thể lắp đặt mà không cần tháo quá nhiều chi tiết ốp hơn mức cần thiết. Hình học đầu nối và chiều dài cắt cuối cùng đóng vai trò rất quan trọng.

Thông gió cabin OEM

Người mua cần có cấu trúc ống dẫn được tài liệu hóa, bản vẽ được phê duyệt, hình học tạo hình đồng nhất và quá trình lắp ráp lặp lại được. Sự tuân thủ vật liệu và kiểm tra sản xuất trở thành một phần của thông số kỹ thuật.

Ống Sấy Kính Không Phải Là Ống Dẫn Nhiệt Khí Thải Động Cơ

Hai sản phẩm này có vẻ ngoài tương tự nhau, đặc biệt là ở các dòng xe đời cũ. Mạch không khí của chúng không giống nhau. Ống dẫn nhiệt khí thải bộ chế hòa khí thường dẫn không khí nạp ấm hơn từ khu vực hâm nóng khí thải của cổ góp xả về phía bộ lọc gió. Ống dẫn sấy kính phân phối không khí thông gió bên trong khoang hành khách về phía cửa sổ hoặc cửa gió cabin.

Sự phân biệt này rất quan trọng khi lựa chọn thành ống. Sản phẩm Ống dẫn khí nhôm giấy BSTFLEX PAP được mô tả dành cho hệ thống thông gió nội thất xe, bao gồm việc cung cấp khí tươi cho hệ thống sưởi và điều hòa không khí. Tuyên bố đó không nên được hiểu là sự chấp thuận cho đường ống lộ thiên trong khoang động cơ, dịch vụ khí thải hoặc các mục đích lắp đặt ngoài trời.

Biết Bề Mặt Nào Hướng Về Phía Không Khí

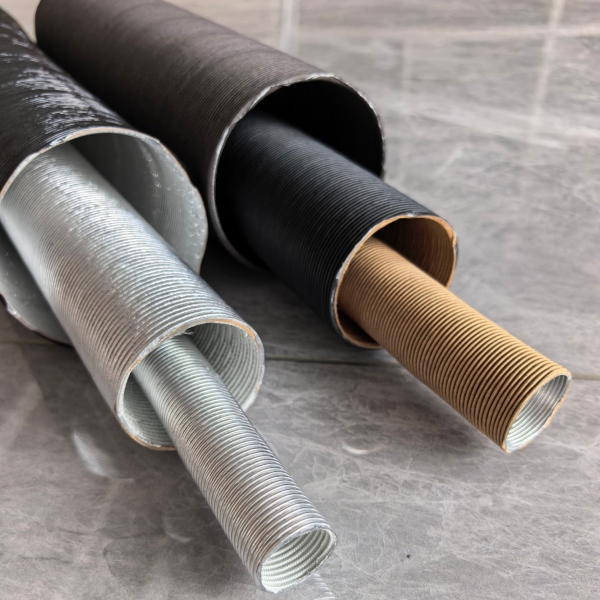

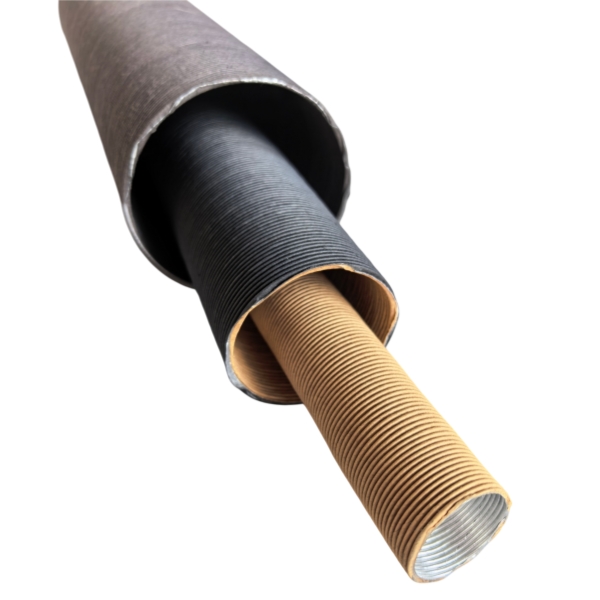

Hai sản phẩm BSTFLEX có liên quan có trình tự các lớp thành ống khác nhau. Sản phẩm Ống dẫn khí linh hoạt PAK có lớp giấy kraft ở bên trong, lá nhôm ở giữa và màng PVC màu đen ở bên ngoài. Sản phẩm PAP có lớp giấy ở cả hai mặt của lớp nhôm. Do đó, yêu cầu về một ống dẫn màu đen có thể cho biết một cấu trúc khác, không chỉ đơn thuần là một màu sắc khác.

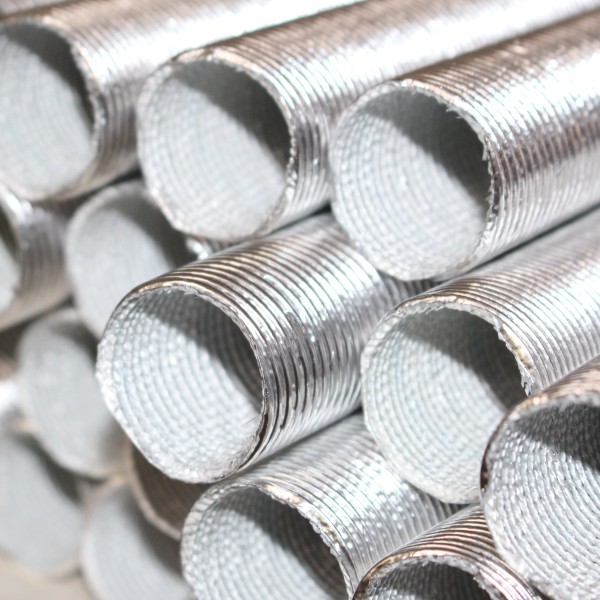

Automotive Defroster Duct Hose

Cấu trúc Trình tự các lớp, từ trong ra ngoài Những gì người mua cần xác nhận
PAK Giấy kraft / lá nhôm / màng PVC màu đen Liệu bề mặt giấy ở trong và màng nhựa ở ngoài được chỉ định có khớp với cụm HVAC được phê duyệt hay không, bao gồm cả nhiệt độ và bất kỳ yêu cầu nào về vật liệu cabin.
PAP Giấy / lá nhôm / giấy Liệu cụm lắp ráp ban đầu có yêu cầu giấy ở cả hai mặt hay không và liệu việc lắp đặt dự kiến có nằm trong phạm vi sử dụng nội thất đã được tài liệu hóa hay không.
APK Nhôm / giấy / màng nhựa Liệu bề mặt bên trong bằng nhôm có thực sự cần thiết hay không; không thay thế APK cho PAK chỉ vì các chữ cái tương tự nhau.

Tương ứng Ống dẫn khí nóng APK là một kết cấu riêng biệt. Không có lý do gì để thay thế trình tự thành ống này bằng trình tự khác mà không xem xét lại việc lắp đặt và quy cách vật liệu của khách hàng.

Đo cổ thông gió trước khi chọn đường kính trong của ống

Cửa xả sấy kính hoặc đầu nối HVAC thường có một vòi nhô ra ngoài để gắn ống vào. Kích thước bên ngoài của vòi này có thể quyết định đường kính trong của ống cần thiết. Tuy nhiên, khi sử dụng bộ khớp nối hoặc cách chèn khác, giả định đó có thể không áp dụng. Hãy ghi lại cách gắn ống trước khi quyết định kích thước.

  1. Xác định cả hai đầu. Đo độc lập kết nối của quạt thổi hoặc hộp phân phối và cửa thông gió đích. Chúng có thể không có kích thước cổ giống nhau.
  2. Ghi lại loại kết nối. Cho biết ống dẫn vừa vặn bên ngoài vòi, khớp vào rãnh hay kết nối qua bộ chuyển đổi.
  3. Kiểm tra các phần hình bầu dục và hình côn. Ghi lại kích thước lớn, kích thước nhỏ và bất kỳ hình dạng ghép nối không tròn nào.
  4. Đo đường dẫn đi ống. Bao gồm các đoạn uốn cong và chiều dài cần thiết ở cả hai đầu để gài chắc chắn; khoảng cách đường thẳng có thể gây nhầm lẫn.
  5. Kiểm tra khoảng trống xung quanh. Xác nhận ống dẫn sẽ không bị đè bẹp bởi bảng điều khiển, giá đỡ dây điện, cáp điều khiển hoặc cạnh sắc gần đó.

Sau khi lắp thử một đoạn, hãy xác nhận rằng độ mở bên trong của nó vẫn đạt yêu cầu tại đoạn uốn cong nhất. Không chỉ dựa vào đường kính trong danh nghĩa của ống để chứng minh việc lắp đặt sẽ cung cấp đủ lưu lượng không khí cần thiết.

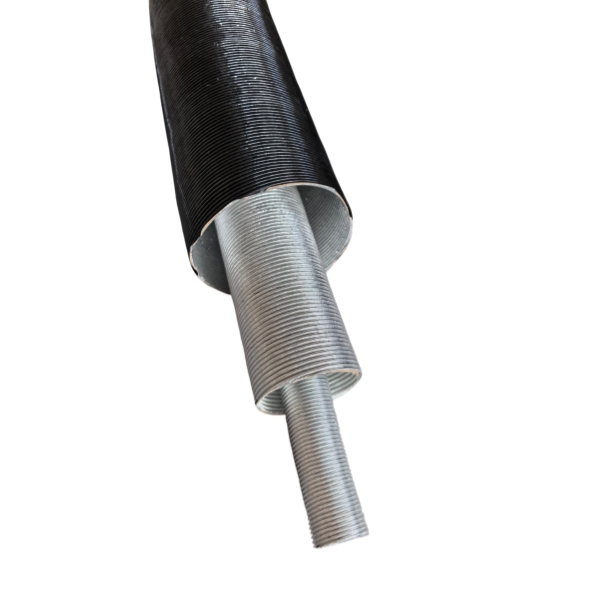

Automotive Defroster Duct Hose

Tại sao kết quả tìm kiếm hiển thị cả kích thước inch và mét

Người mua xe cổ và phụ tùng hậu mãi thường tìm kiếm theo kích thước inch, chẳng hạn như ống sấy kính 1-1/2-inch, 2-inch, 2-1/4-inch hoặc 2-1/2-inch. Những người mua khác lại sử dụng milimét. Các thuật ngữ này rất hữu ích để xác định bộ kết nối hoặc linh kiện thay thế hiện có, nhưng chúng không phải là bảng kích thước chuẩn chung cho mọi xe hoặc mặt hàng tồn kho của BSTFLEX.

Đối với yêu cầu báo giá OEM, hãy cung cấp đường kính trong thực tế yêu cầu tính bằng milimét, dung sai, chi tiết đầu nối và mọi ký hiệu inch gốc. Nếu nhà cung cấp đề xuất một giá trị tương đương danh nghĩa, hãy phê duyệt mẫu thử nghiệm trực tiếp thay vì chỉ chấp nhận chuyển đổi làm tròn.

Sự vừa vặn dưới bảng điều khiển không chỉ nằm ở đường kính

Vấn đề lắp đặt Những gì cần kiểm tra Bằng chứng nghiệm thu được đề xuất
Ống bị gập tại đoạn ngoặt Bán kính khả dụng, đặc tính của thành ống và vị trí của các giá đỡ cứng Ảnh chụp tuyến đường đã lắp đặt và kiểm tra độ mở tại đoạn uốn cong hẹp nhất
Ống bị tuột khỏi cửa gió Chiều dài gài, tình trạng đầu nối và phương pháp cố định đã phê duyệt Thử nghiệm lắp ráp sử dụng các đầu nối đại diện cho sản xuất
Cửa gió kính chắn gió nhận được ít khí Hình dạng ống dẫn, các mối nối và hệ thống phân phối HVAC rộng hơn So sánh lưu lượng khí hoặc tổn thất áp suất theo điều kiện vận hành đã thỏa thuận
Ống cọ xát vào các bộ phận lân cận Vị trí đỡ, sự chuyển động và tiếp xúc tại tuyến đường đã lắp đặt Đánh giá khoảng trống và kiểm tra sau thử nghiệm độ bền đã thỏa thuận
Sản phẩm thay thế giao đến sai chiều dài Điều kiện đo ở trạng thái thả lỏng, kéo dãn hoặc nén Bản vẽ chiều dài cắt đã phê duyệt và tình trạng đóng gói

Đối với ống thay thế, hình chụp linh kiện cũ rất hữu ích, nhưng một bộ phận nguyên bản có thể đã bị giãn, cắt hoặc biến dạng trong nhiều năm sử dụng. Khi có thể, hãy so sánh nó với các đầu nối khớp nối của xe và bản vẽ lắp ráp được phê duyệt.

Sử dụng các yêu cầu về vật liệu dành riêng cho khoang cabin

Nội thất xe có thể áp dụng các yêu cầu về tính dễ cháy, mùi, khí thải, lão hóa nhiệt và các yêu cầu khác. Tiêu chuẩn chính xác phụ thuộc vào thị trường và vị trí thực tế của linh kiện. Khi áp dụng yêu cầu về tính dễ cháy của ô tô như FMVSS 302, hãy yêu cầu các bằng chứng liên quan cho cấu trúc đề xuất; đừng giả định rằng tất cả các ống dẫn bọc giấy nhôm hoặc bọc PVC đã được kiểm tra hoặc phê duyệt.

Tương tự, đừng áp dụng mức định mức nhiệt độ từ một ống dẫn nước sưởi khác, cũng như không coi lớp giữa bằng nhôm là bằng chứng cho thấy toàn bộ lớp màng ghép thích hợp cho bề mặt nóng. Giấy, màng và bất kỳ vật liệu kết dính nào đều phải được xem xét trong bối cảnh của lớp tường hoàn thiện và việc lắp đặt.

Automotive Defroster Duct Hose

Ranh giới kỹ thuật:Ống dẫn sấy kính linh hoạt là một linh kiện dẫn khí. Nó không phải là ống dẫn nhiên liệu, ống dẫn chất làm mát có áp suất, vỏ bọc đường phanh hay ống dẫn khí thải buồng đốt chỉ vì các vật liệu liên quan xuất hiện ở nơi khác trong danh mục bảo vệ nhiệt.

Phê duyệt mẫu cho ống thông gió lò sưởi OEM

Đối với quá trình sản xuất lặp lại, hãy yêu cầu một mẫu đại diện cho cấu trúc tường đề xuất và các điều kiện lắp ráp. Hồ sơ phê duyệt thực tế nên bao gồm các điểm sau:

  • Nhận dạng vật liệu:PAK, PAP hoặc cấu trúc được phê duyệt khác, với trình tự các lớp từ trong ra ngoài chính xác.
  • Kích thước hoàn thiện:Đường kính trong (ID), kích thước bao ngoài, chiều dài và dung sai kích thước đã thỏa thuận.
  • Chất lượng đầu cắt:không có vật liệu rời không được chấp nhận, hiện tượng tách lớp hoặc các phần nhô ra sắc bén tại các đầu nối.
  • Hình học sau khi lắp đặt:độ mở đầy đủ sau khi đi dây qua bảng điều khiển và không gây cản trở với các linh kiện lân cận.
  • Tính toàn vẹn của kết nối:phương pháp giữ được phê duyệt giữ chặt ống mà không làm hỏng thành ống.
  • Hiệu suất phân phối không khí:kết quả của bất kỳ thử nghiệm lưu lượng hoặc tổn thất áp suất nào được yêu cầu trên cụm lắp ráp được chỉ định.
  • Bằng chứng vật liệu khoang hành khách bắt buộc: tài liệu thử nghiệm áp dụng cho cấu trúc chính xác, không phải sản phẩm không liên quan.
  • Điều kiện cung cấp: các chi tiết được đóng gói giữ nguyên hình dạng và các đầu có thể chấp nhận được khi mở gói và lắp đặt.

Thống nhất các phương pháp thử nghiệm và tiêu chí đạt trước khi đánh giá. Chỉ một ống mềm trông gọn gàng về mặt thị giác không chứng minh được lưu lượng khí, độ bền hay sự tuân thủ.

Hai kịch bản mua hàng

Phục hồi hệ thống HVAC cho xe cổ

Ưu tiên thường là tái tạo sự vừa vặn và đường đi của ống làm tan băng đã bị hỏng. Cung cấp kích thước đầu nối khớp, hình ảnh dưới bảng điều khiển và mô tả thành ống nguyên bản. Tránh tuyên bố vừa vặn với mọi loại xe trừ khi điều đó đã được xác định.

Chương trình OEM cho xe hoặc thiết bị

Ưu tiên là tính lặp lại. Xác định mã cấu trúc, điều kiện đo, đường lắp đặt, bằng chứng vật liệu, phương pháp đóng gói và các yêu cầu kiểm soát thay đổi trước khi phê duyệt cung cấp sản xuất.

Những gì cần gửi khi yêu cầu báo giá

Thông tin RFQ đề xuất: ứng dụng (làm tan băng kính chắn gió, thông gió khoang cabin hoặc cửa xả bộ sưởi); đường kính trong và độ dung sai; bản vẽ hoặc hình ảnh kết nối; chiều dài tổng thể và điều kiện đo; ưu tiên cấu trúc PAK hoặc PAP; phạm vi nhiệt độ hoạt động; lớp hoàn thiện mong muốn; các yêu cầu vật liệu khoang cabin liên quan; số lượng hàng năm; số lượng mẫu; và phương pháp đóng gói.

Nếu ống dẫn nguyên bản không có sẵn, hãy cung cấp hình ảnh của cả hai cổ đầu nối và tuyến đường khả dụng. Nếu một cấu trúc lớp thay thế được đề xuất, hãy xác định đó là sự thay thế để xem xét kỹ thuật thay vì một sự thay thế trực tiếp đảm bảo.

Các sản phẩm BSTFLEX liên quan

Đối với ống dẫn kết hợp bọc nhựa màu đen, lót giấy, hãy xem Ống dẫn khí linh hoạt PAK. Đối với cấu trúc Giấy/Nhôm/Giấy dành cho hệ thống thông gió nội thất phù hợp, hãy xem Ống dẫn khí Nhôm Giấy PAP. Các dạng ống dẫn và bảo vệ nhiệt khác được liệt kê trong mục Ống bảo vệ nhiệt tráng nhôm và ống dẫn khí ấm.

Automotive Defroster Duct Hose

Yêu cầu ống dẫn bộ sấy kính ô tô tùy chỉnh

BSTFLEX hỗ trợ các yêu cầu về ống dẫn dựa trên mẫu và bản vẽ cho các cụm dẫn hướng không khí ô tô. Gửi kích thước đầu nối, vị trí dự kiến trong khoang xe, cấu trúc thành ống yêu cầu và số lượng mua. Vật liệu đề xuất và thông số kỹ thuật sản xuất sau đó có thể được xem xét dựa trên các yêu cầu phê duyệt của bạn.

Gửi bản vẽ ống dẫn HVAC hoặc mẫu thay thế của bạn

Câu hỏi thường gặp: Ông dẫn bộ sấy kính và máy sưởi ô tô

Ống dẫn bộ sấy kính là gì?

Đây là một đường dẫn khí linh hoạt dùng để dẫn không khí thông gió hoặc không khí được làm nóng qua hệ thống HVAC của xe đến các cửa xả sương kính chắn gió hoặc các lỗ thông gió khác trong khoang xe.

Ống sấy kính xe hơi có giống với ống tăng nhiệt bộ chế hòa khí không?

Không. Ống sấy kính phân phối không khí trong khoang xe, thường ở phía sau bảng điều khiển. Ống tăng nhiệt bộ chế hòa khí dẫn không khí nạp được làm nóng trước từ khu vực lò sưởi động cơ đến bộ lọc không khí trên các động cơ cũ phù hợp.

Sự khác biệt giữa ống dẫn PAK và PAP là gì?

Đối với các sản phẩm BSTFLEX được tham khảo, ống PAK có lớp giấy kraft bên trong, lớp nhôm ở giữa và lớp vỏ ngoài bằng màng PVC màu đen. Ống PAP có lớp giấy ở cả bên trong và bên ngoài lớp nhôm. Các cấu trúc này không được thay thế cho nhau nếu chưa đánh giá ứng dụng.

Làm thế nào để chọn đường kính ống dẫn máy sưởi dưới bảng điều khiển phù hợp?

Đo hình học của đầu nối ăn khớp và xác nhận xem ống lắp vào bên ngoài hay bên trong kết nối. Sau đó, kiểm tra mẫu đã lắp dọc theo tuyến đường dự kiến, bao gồm cả các cổ nối hình bầu dục và khúc cua gắt.

Tất cả các ống dẫn khí mềm có được phê duyệt cho nội thất xe hơi không?

Không. Các yêu cầu về vật liệu và hiệu suất phụ thuộc vào phương tiện, thị trường và cách lắp đặt. Yêu cầu bằng chứng áp dụng cho cấu trúc ống chính xác, bao gồm bất kỳ thử nghiệm tính dễ cháy nào bắt buộc.
