Tấm chắn nhiệt bóc và dán là một rào cản nhiệt linh hoạt với lớp keo nhạy áp ở mặt sau, cho phép vật liệu được dán trực tiếp vào tấm bảng hoặc bề mặt phù hợp khác. Trong các ứng dụng ô tô, cấu trúc này thường được sử dụng ở những nơi các bộ phận ống xả, bộ tăng áp, bộ chuyển đổi xúc tác, hệ thống truyền động hoặc các bộ phận nóng khác tạo ra nhiệt bức xạ gần thân xe hoặc các thiết bị nhạy cảm.
Sự tiện lợi của lớp keo dán không có nghĩa là mọi tấm chắn nhiệt tự dính đều có thể được lắp đặt ở mọi vị trí nóng. Bề mặt phản xạ, lớp cách nhiệt, keo dán và bề mặt lắp đặt đều hoạt động trong các điều kiện khác nhau. Do đó, việc lựa chọn thành công phụ thuộc vào vị trí lắp đặt tấm chắn, độ nóng của bề mặt được dán, khoảng cách từ nguồn nhiệt và môi trường cơ học xung quanh bộ phận đó.
BSTFLEX cung cấp một số vật liệu rào cản nhiệt và tấm chắn nhiệt có lớp keo dán cho quản lý nhiệt công nghiệp và ô tô, bao gồm sợi thủy tinh, silica và các cấu trúc phản xạ mỏng.
Một tấm chắn nhiệt bóc và dán thường kết hợp ba yếu tố chức năng:
Thiết kế này khác với tấm chắn nhiệt kim loại dập cứng. Một tấm chắn cứng thường được gắn bằng giá đỡ hoặc ốc vít và có thể cố ý tạo ra một khe hở không khí. Tấm chắn nhiệt có lớp keo dán được gắn trực tiếp vào bề mặt cần bảo vệ, giúp nó hữu ích ở những nơi không gian lắp đặt hạn chế hoặc nơi cần một rào cản nhẹ và có thể uốn cong.
Nó cũng khác với băng quấn ống xả hoặc vật liệu cách nhiệt ống xả. Rào cản nhiệt bóc và dán thường được lắp đặt trên bộ phận cần bảo vệ khỏi nguồn nhiệt gần đó thay vì quấn trực tiếp quanh ống xả nóng.
Các ứng dụng tốt nhất là những vị trí mà nhiệt bức xạ truyền đến một tấm bảng gần đó nhưng bản thân tấm chắn có thể được dán vào một bề mặt phù hợp. Các vị trí ô tô điển hình bao gồm những vị trí sau.

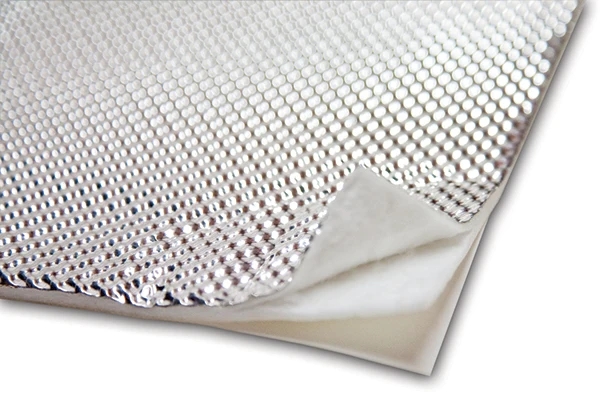

Vách ngăn có thể nhận nhiệt bức xạ đáng kể từ cổ góp ống xả, bộ tăng áp, ống xả xuống hoặc các bộ phận động cơ. Một tấm chắn nhiệt có lớp keo dán có thể được dán vào mặt thích hợp của vách ngăn để giảm nhiệt bức xạ truyền đến khoang hành khách hoặc các bộ phận gần đó.
Trước khi chỉ định vật liệu, hãy xác định mặt nào của vách ngăn sẽ nhận tấm chắn, khoảng cách từ nguồn nhiệt và nhiệt độ thực tế của bề mặt lắp đặt.

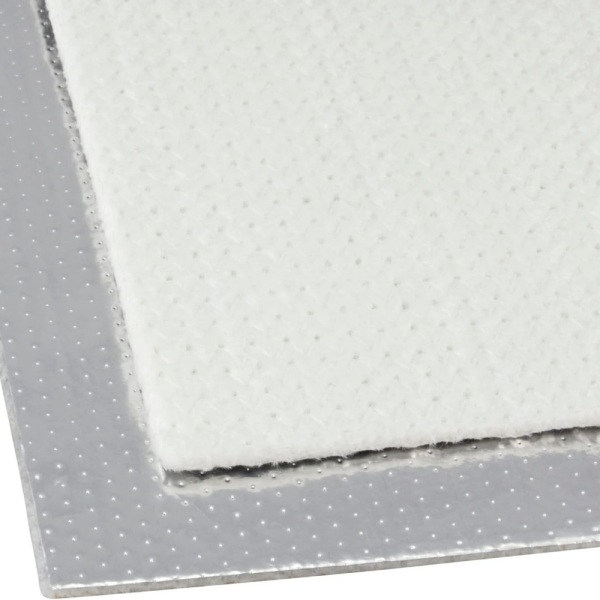

Ống xả, bộ chuyển đổi xúc tác và các bộ phận truyền động có thể tạo ra một vùng nhiệt tập trung xung quanh đường hầm truyền động. Một tấm chắn nhiệt bóc và dán linh hoạt có thể bám theo hình dạng của đường hầm dễ dàng hơn một số vật liệu tấm cứng.
Tuy nhiên, gầm xe cũng có thể tiếp xúc với nước, mảnh vụn trên đường, rung động và luồng không khí. Do đó, việc lựa chọn keo dán và độ bám dính mép trở nên đặc biệt quan trọng ở vị trí này.

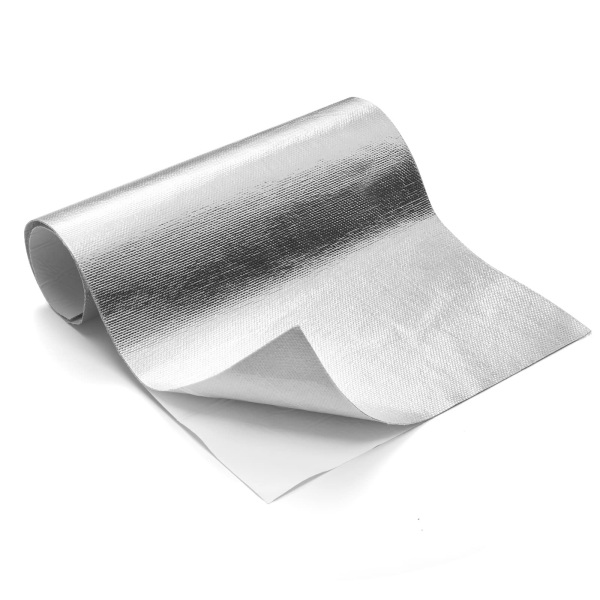

Sàn xe nằm phía trên hệ thống ống xả, bộ giảm thanh, bộ chuyển đổi xúc tác hoặc các bộ phận nóng khác là một ứng dụng phổ biến khác. Mục tiêu thường là hạn chế truyền nhiệt vào cabin hoặc bảo vệ các lớp phủ nhạy cảm với nhiệt độ và các bộ phận nội thất.
Đối với các vị trí lắp đặt dưới gầm xe lộ thiên, đừng chỉ chọn tấm chắn nhiệt dựa trên chỉ số nhiệt độ của nó. Hãy kiểm tra xem keo dán, các mép và lớp phản xạ bên ngoài có phù hợp với mức độ tiếp xúc cơ học và môi trường dự kiến hay không.
Các tấm phản xạ mỏng có lớp keo dán rất hữu ích ở những nơi nhiệt bức xạ ảnh hưởng đến các tấm bảng dưới nắp ca-pô, vách ngăn, hộp lọc gió, khu vực nạp khí hoặc các vùng nóng cục bộ khác.

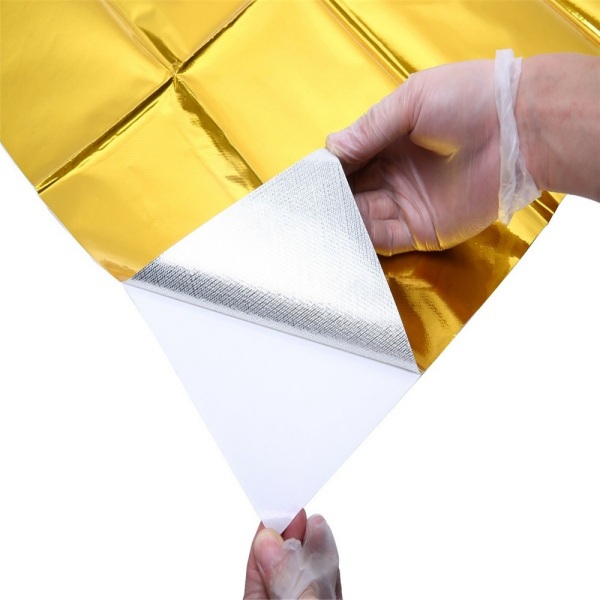

Đối với các ứng dụng khoang động cơ nhỏ gọn, nơi ưu tiên cấu trúc phản xạ mỏng, BSTFLEX cung cấp tấm phản xạ nhiệt màu vàng có lớp keo dán. Vật liệu này sử dụng mặt phản xạ màu vàng, lớp gia cố sợi thủy tinh và keo nhạy áp để lắp đặt trên các bề mặt đã được chuẩn bị đúng cách.
Khi đường ống xả đi gần bình nhiên liệu, thùng nhiên liệu hoặc tấm thân xe liền kề, một rào cản nhiệt có keo dán có thể được lắp đặt trên bề mặt cần bảo vệ để giảm tiếp xúc với nhiệt bức xạ.
Các ứng dụng hệ thống nhiên liệu đòi hỏi sự chú ý đặc biệt đến vị trí lắp đặt, khả năng tương thích của keo dán, sự tiếp xúc với chất lỏng và độ bám dính cơ học. Tấm chắn nhiệt không được gây cản trở việc kiểm tra, thoát nước, đường ống nhiên liệu, phần cứng lắp đặt hoặc lối tiếp cận bảo trì.
Nhiệt bức xạ từ cổ góp ống xả, bộ tăng áp và các bộ phận nóng khác có thể làm nóng các bề mặt hệ thống nạp khí gần đó. Một tấm phản xạ nhẹ có thể được sử dụng trên các tấm hộp lọc gió phù hợp hoặc các rào cản xung quanh nơi mục tiêu là giảm tải nhiệt bức xạ.
Sự hiện diện của bề mặt phản xạ nhiệt độ cao không làm cho rào cản có lớp keo dán phù hợp để lắp đặt trực tiếp trên mọi nguồn nhiệt.
Tấm chắn nhiệt bóc và dán không nên tự động được dán trực tiếp vào cổ góp ống xả, vỏ bộ tăng áp, bộ chuyển đổi xúc tác hoặc ống xả. Những bộ phận đó có thể tạo ra nhiệt độ khác biệt đáng kể so với nhiệt độ đo được trên tấm thân xe gần đó.
Nếu mục tiêu là cách nhiệt cho chính bộ phận ống xả, hãy xem xét cách nhiệt tấm chắn nhiệt ống xả, băng quấn ống xả hoặc vật liệu cách nhiệt chuyên dụng cho linh kiện thay vì cho rằng rào cản dính gắn trên tấm có thể thay thế cho vật liệu cách nhiệt ống xả trực tiếp.
Một trong những lỗi thông số kỹ thuật phổ biến nhất là xem xét khả năng chịu nhiệt của bề mặt phản xạ hoặc lớp nền sợi và cho rằng chất kết dính có cùng mức nhiệt độ đó.
Thường thì không phải vậy.
Một cụm tấm chắn nhiệt có thể chứa nhiều vật liệu với các giới hạn vận hành khác nhau:
| Bộ phận của tấm chắn nhiệt | Những gì cần được đánh giá |
|---|---|
| Bề mặt phản xạ | Tiếp xúc bức xạ, oxy hóa, hư hỏng bề mặt và hướng về phía nguồn nhiệt |
| Lớp nền sợi thủy tinh hoặc silica | Khả năng chịu nhiệt của sợi, độ dày và tính toàn vẹn cấu trúc |
| Hệ thống cán màng | Chu kỳ nhiệt và độ ổn định liên kết giữa các lớp |
| Chất kết dính nhạy áp | Nhiệt độ đường liên kết thực tế, khả năng tương thích với lớp nền và độ bám dính lâu dài |
| Tấm được bảo vệ | Nhiệt độ bề mặt, tình trạng lớp phủ, độ sạch và môi trường cơ học |
Do đó, thông số kỹ thuật quan trọng đối với chất kết dính là nhiệt độ dự kiến tại đường liên kết, không chỉ đơn thuần là nhiệt độ của ống xả cách đó vài cm.
Trước khi chọn tấm chắn nhiệt có mặt dính, hãy đánh giá các điều kiện sau.
Xác định nhiệt độ liên tục tối đa và nhiệt độ đỉnh của bề mặt mà vật liệu sẽ thực sự được dán vào. Không được thay thế giá trị này bằng nhiệt độ khí xả, nhiệt độ cổ góp hoặc định mức của bề mặt phản xạ.
Nếu nhiệt độ bề mặt lắp đặt dự kiến gần hoặc trên giới hạn của chất kết dính, hãy cân nhắc tăng khoảng hở, sử dụng cấu trúc tấm chắn nhiệt khác hoặc thêm phương pháp giữ cơ học.
Chất kết dính nhạy áp có thể hoạt động khác nhau trên thép sơn, nhôm trần, thép không gỉ, vật liệu composite, nhựa và lớp phủ có kết cấu. Tình trạng của bề mặt cũng quan trọng như vật liệu của nó.
Dầu, cặn silicone, bụi, ăn mòn, độ ẩm hoặc sơn bong tróc có thể làm giảm độ bám dính ngay cả khi bản thân chất kết dính phù hợp về mặt kỹ thuật với nhiệt độ vận hành.
Các bề mặt phẳng hoặc cong nhẹ thường cung cấp diện tích liên kết liên tục lớn hơn. Các góc uốn sắc, gân sâu và đường cong phức hợp có thể tạo ra ứng suất tại giao diện chất kết dính và làm tăng nguy cơ bong mép.
Đối với các hình dạng phức tạp, hãy thử lắp vật liệu trước khi tháo lớp lót bảo vệ. Các bộ phận được cắt tùy chỉnh hoặc cắt theo khuôn có thể mang lại khả năng lắp đặt đồng nhất hơn so với việc cắt tỉa một tấm hình chữ nhật lớn trong quá trình lắp ráp.
Các ứng dụng ô tô hiếm khi ở trạng thái tĩnh. Độ rung của động cơ, tác động từ mặt đường và chuyển động của hệ thống truyền động có thể gây tải lên các cạnh của tấm chắn nhiệt dính qua hàng ngàn chu kỳ nhiệt.
Ở những khu vực có độ rung mạnh, hãy cân nhắc bo tròn các góc, bảo vệ các cạnh dẫn, làm kín cạnh hoặc bổ sung phương pháp giữ cơ học khi thích hợp.
Việc lắp đặt dưới nắp ca-pô và lắp đặt dưới gầm xe lộ thiên có môi trường dịch vụ rất khác nhau. Nước bắn từ mặt đường, sương dầu, chất làm mát, nhiễm bẩn nhiên liệu và hóa chất tẩy rửa có thể ảnh hưởng đến khả năng liên kết lâu dài.
Khi dự kiến có những tác động này, hãy xác định chúng trong quá trình lựa chọn vật liệu thay vì chỉ coi hiệu suất chất kết dính là thông số kỹ thuật về nhiệt độ.
Lớp nền là một phần quan trọng khác của quá trình lựa chọn.
Đối với tấm chắn nhiệt bức xạ công nghiệp và ô tô nói chung, một tấm chắn nhiệt nhôm có lớp keo dán mặt sau cung cấp một bề mặt nhôm phản xạ, lớp sợi thủy tinh và lớp keo dán mặt sau.
Loại cấu trúc này có thể được cân nhắc cho khoang động cơ, tấm ốp xe và các vị trí khác cần lắp đặt linh hoạt theo kích thước tùy chỉnh.

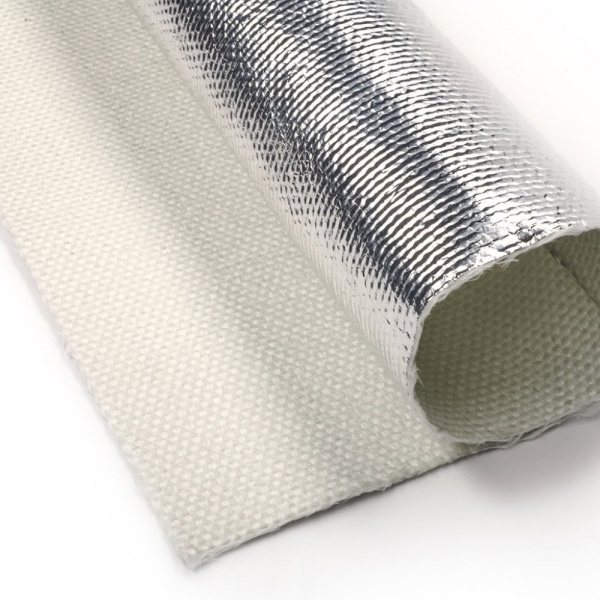

Khi ưu tiên sử dụng chất nền silica, BSTFLEX cung cấp một rào chắn chắn nhiệt nhôm silica có lớp keo dán mặt sau. Sản phẩm kết hợp bề mặt phản xạ nhôm hóa với sợi silica dệt và cấu trúc có lớp keo dán mặt sau.
Các sản phẩm silica và sợi thủy tinh không nên chỉ được lựa chọn dựa trên con số nhiệt độ sợi cao nhất. Toàn bộ cụm lắp đặt, bao gồm cả keo dán và cấu trúc lớp phủ, phải duy trì sự phù hợp với nhiệt độ vận hành thực tế.
Khi không gian hạn chế và cần một lớp phản xạ mỏng hơn, một tấm phản xạ nhiệt vàng có lớp keo dán mặt sau có thể được cân nhắc cho các tấm ốp dưới nắp capo, tường ngăn cháy, vách ngăn và các vùng nhiệt bức xạ cục bộ.
Cấu trúc này khác với thảm cách nhiệt sợi thủy tinh hoặc silica dày hơn. Do đó, việc lựa chọn vật liệu nên bắt đầu từ ứng dụng thay vì chỉ dựa vào vẻ ngoài.
Các rào chắn nhiệt phản xạ chủ yếu quản lý nhiệt bức xạ, và hình học lắp đặt ảnh hưởng mạnh mẽ đến hiệu suất của chúng. Nhìn chung, bề mặt phản xạ hoạt động hiệu quả nhất khi nó hướng về phía nguồn nhiệt và không bị ép trực tiếp vào nguồn nhiệt đó.
Khoảng hở cần thiết không thể giảm xuống một con số chung vì nhiệt độ nguồn nhiệt, luồng không khí, cấu trúc tấm chắn, thời gian tiếp xúc và nhiệt độ phía được bảo vệ đều quan trọng.
Đối với dự án OEM hoặc công nghiệp, hãy cung cấp khoảng cách tối thiểu hiện có giữa thành phần nóng và tấm chắn nhiệt để việc lắp đặt có thể được đánh giá như một hệ thống.
Mất độ bám dính không phải lúc nào cũng do keo bị lỗi. Các nguyên nhân phổ biến bao gồm:
Đây là lý do tại sao việc lựa chọn chất kết dính nên là một phần trong thông số kỹ thuật của tấm chắn nhiệt thay vì là một suy nghĩ bổ sung trong quá trình lắp đặt.
| Yếu tố lựa chọn | Tấm chắn nhiệt bóc dán | Tấm chắn lắp đặt cơ học |
|---|---|---|
| Lắp đặt | Chất kết dính nhạy áp | Các loại ốc vít, kẹp, giá đỡ hoặc miếng đệm |
| Yêu cầu về không gian | Hữu ích khi không gian lắp đặt bị hạn chế | Có thể tạo khe hở không khí một cách chủ động |
| Hình dạng phức tạp | Vật liệu linh hoạt có thể phù hợp với nhiều tấm nền | Yêu cầu hình học được định hình hoặc các điểm lắp đặt được thiết kế sẵn |
| Mối quan tâm chính khi lựa chọn | Nhiệt độ chất kết dính và tình trạng bề mặt | Hình học lắp đặt, khoảng cách và độ bền của ốc vít |
Không có thiết kế nào là tốt hơn về mọi mặt. Cấu trúc phù hợp phụ thuộc vào không gian đóng gói, thông lượng nhiệt, nhiệt độ, bề mặt lắp đặt, yêu cầu về độ bền và phương pháp sản xuất.
Đối với một dự án ô tô, thiết bị hoặc công nghiệp, hãy cung cấp nhiều thông tin hơn là chỉ yêu cầu một "tấm chắn nhiệt có chất kết dính chịu nhiệt cao". Một bản RFQ hữu ích nên bao gồm:
Đối với các dự án tùy chỉnh, BSTFLEX có thể xem xét vật liệu tấm cũng như các yêu cầu về rào cản nhiệt cắt theo kích thước và cắt theo khuôn. Truy cập Dòng sản phẩm Tấm chắn nhiệt & Cách nhiệt để so sánh các cấu trúc vật liệu hiện có.
Không phải loại nào cũng được. Hầu hết các tấm chắn có lớp keo dính phía sau được thiết kế để bảo vệ bề mặt gần đó thay vì đóng vai trò là vật liệu cách nhiệt trực tiếp cho ống xả. Hãy xác minh cấu trúc sản phẩm và nhiệt độ của lớp keo trước khi áp dụng cho bất kỳ vị trí tiếp xúc trực tiếp nào.
Không. Bề mặt phản xạ, lớp nền sợi, lớp màng và keo nhạy áp có thể có các giới hạn nhiệt độ khác nhau. Keo dính nên được lựa chọn dựa trên nhiệt độ thực tế của bề mặt lắp đặt.
Một số cấu trúc có thể được cân nhắc cho sàn xe và các tấm ốp gầm khác, nhưng cần đánh giá các yếu tố như nước bắn trên đường, bụi bẩn, độ rung, luồng không khí, sự mài mòn và các cạnh hở. Các môi trường khắc nghiệt có thể yêu cầu bảo vệ cạnh hoặc cố định bằng cơ học.
Đối với các cấu trúc tấm chắn nhiệt bức xạ phản xạ, mặt phản xạ thường được hướng về phía nguồn nhiệt bức xạ. Luôn xác nhận yêu cầu lắp đặt cho loại vật liệu cụ thể.
Có. Kích thước tấm tùy chỉnh, các bộ phận cắt và các thành phần chắn nhiệt cắt theo khuôn có thể được xem xét dựa trên bản vẽ, mẫu và yêu cầu sản xuất. Việc lựa chọn vật liệu, cấu trúc keo và phương pháp chuyển đổi sẽ được xác nhận cho từng dự án cụ thể.
Tấm chắn nhiệt loại bóc và dán nên được chọn như một tổ hợp nhiệt hoàn chỉnh thay vì chỉ dựa vào sự tiện lợi của keo dính. Hãy bắt đầu với nguồn nhiệt và hình học lắp đặt, xác định nhiệt độ tại bề mặt lắp đặt, đánh giá môi trường, sau đó chọn vật liệu phản xạ, lớp nền nhiệt và cấu trúc keo phù hợp.
BSTFLEX cung cấp thảm chắn nhiệt sợi thủy tinh nhôm có keo dính, tấm chắn nhiệt silica nhôm có keo dính, tấm phản xạ nhiệt màu vàng và các vật liệu chắn nhiệt ô tô khác.
Cần trợ giúp chọn cấu trúc? Gửi vị trí lắp đặt, nhiệt độ nguồn nhiệt, nhiệt độ bề mặt lắp đặt, khoảng hở, kích thước và số lượng yêu cầu thông qua trang liên hệ của chúng tôi để được xem xét vật liệu và báo giá.
