Vật liệu cách âm ống xả 4 thì phải quản lý năng lượng âm thanh trong khi vận hành bên cạnh lõi ống xả đục lỗ nóng trong thời gian dài. Trong các hệ thống ống xả xe máy, ATV, UTV, xe đua và xe hiệu suất cao, thông số kỹ thuật cách âm chính xác phụ thuộc vào nhiều yếu tố hơn là việc động cơ chỉ đơn thuần được mô tả là bốn thì.
Nhiệt độ ống xả, kích thước bộ giảm thanh, thể tích vật liệu cách âm, loại sợi, mật độ lắp đặt, vận tốc khí, độ rung và vị trí của vật liệu cách âm so với lõi đục lỗ đều ảnh hưởng đến việc lựa chọn vật liệu.
BSTFLEX cung cấp sợi thủy tinh, sợi bazan, len thép không gỉ và các cấu trúc cách âm ống xả tùy chỉnh cho các ứng dụng thay thế và sản xuất bộ giảm thanh ống xả OEM.
Xem Vật liệu cách âm ống xả | Yêu cầu đề xuất vật liệu cách âm

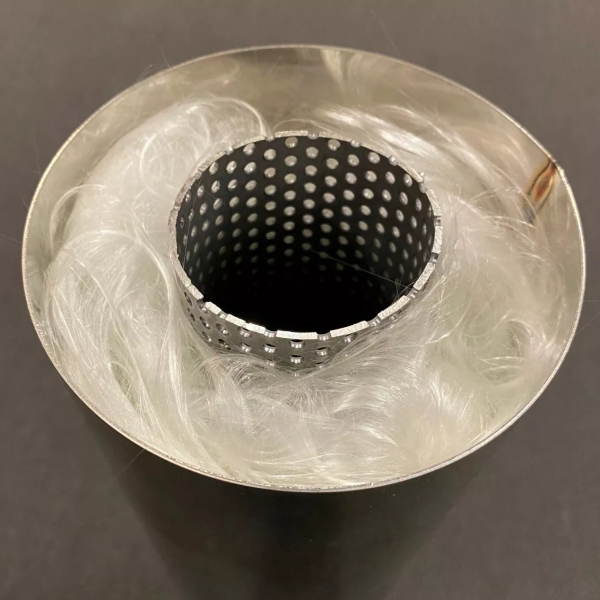

Bộ giảm thanh bốn thì thường sử dụng một phần hấp thụ trong đó vật liệu cách âm bao quanh một lõi đục lỗ. Khí thải vẫn nằm bên trong lõi trong khi năng lượng âm thanh đi qua các lỗ đục vào vật liệu sợi xung quanh.
Đối với các ứng dụng đòi hỏi khắt khe, vật liệu gần lõi có thể tiếp xúc với nhiệt độ, độ rung và xung khí thải liên tục. Do đó, câu hỏi kỹ thuật không đơn giản là:
"Vật liệu cách âm nào phù hợp với bộ giảm thanh bốn thì?"
Một thông số kỹ thuật hữu ích hơn sẽ hỏi:
BSTFLEX cung cấp một số hướng vật liệu cho bộ giảm thanh ống xả bốn thì. Chúng không nên được coi là các sản phẩm có thể thay thế cho nhau chỉ vì tất cả chúng đều có thể được mô tả là vật liệu cách âm chịu nhiệt độ cao.
| Hướng vật liệu | Tại sao nó có thể được lựa chọn | Các câu hỏi thông số kỹ thuật điển hình |
|---|---|---|
| Vật liệu cách âm ống xả sợi thủy tinh | Vật liệu cách âm phổ biến cho bộ giảm thanh ống xả xe máy, xe thể thao và xe hiệu suất cao. | Cấu trúc sợi, trọng lượng vật liệu cách âm, mật độ, kích thước và nhiệt độ vận hành. |
| Vật liệu cách âm ống xả sợi bazan | Một cấu trúc sợi khoáng thay thế cho các ứng dụng yêu cầu khả năng chịu nhiệt cao hơn so với vật liệu cách âm sợi thủy tinh thông thường. | Nhiệt độ vận hành, dạng vật liệu cách âm, trọng lượng sợi và các điều kiện vận hành yêu cầu. |
| Len thép không gỉ | Có thể được đặt gần lõi đục lỗ như một lớp cách âm kim loại hoặc lớp bảo vệ nơi nhiệt độ và sự xói mòn sợi là những cân nhắc quan trọng. | Loại thép, cấu trúc sợi, độ dày lớp, trọng lượng vật liệu cách âm và vị trí bên trong bộ giảm thanh. |
| Hệ thống cách âm composite | Kết hợp các vật liệu khác nhau để lớp bên trong quản lý các điều kiện lõi khắc nghiệt trong khi lớp sợi xung quanh cung cấp thể tích cách âm chính. | Thứ tự lớp, sự kết hợp vật liệu, kích thước, trọng lượng làm đầy và phương pháp giữ cố định. |
| Vật liệu cách âm được đóng gói sẵn | Vật liệu cách âm dạng sợi được giữ trong túi lưới, gối hoặc tất để xử lý sạch hơn và lắp ráp sản xuất có thể lặp lại. | Đường kính ngoài hoàn thiện, đường kính trong, chiều dài, trọng lượng làm đầy, mật độ và bao bì. |

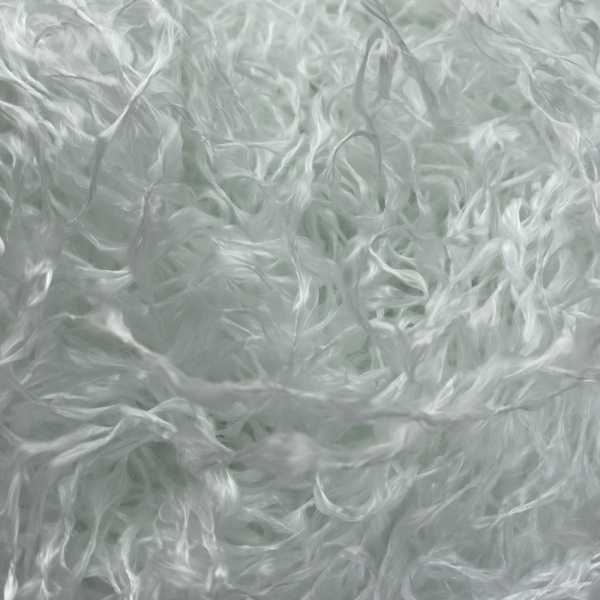

Sợi thủy tinh vẫn là một lựa chọn quan trọng cho vật liệu cách âm ống xả 4 thì vì các cấu trúc sợi thủy tinh có thể cung cấp khả năng hấp thụ âm thanh trong khi chịu được nhiệt độ vượt xa các vật liệu cách nhiệt hữu cơ thông thường.
Tuy nhiên, thông số kỹ thuật thực tế nên xác định cấu trúc sợi thủy tinh thay vì chỉ gọi vật liệu là "sợi thủy tinh".
Các chi tiết mua hàng quan trọng bao gồm:
Đối với sản xuất OEM hoặc các ứng dụng không mong muốn xử lý sợi rời, BSTFLEX có thể cung cấp Túi sợi thủy tinh cách âm ống xả với lưới thủy tinh dệt. Phần lõi sợi thủy tinh được chứa bên trong cấu trúc lưới thủy tinh dệt và có thể được tùy chỉnh theo đường kính, chiều dài, trọng lượng lõi và mật độ đóng gói yêu cầu.
Các ứng dụng động cơ bốn thì không phải tất cả đều hoạt động ở cùng một nhiệt độ. Xe máy hiệu suất cao, động cơ đua và hệ thống ống xả hoạt động cường độ cao có thể đặt ra các điều kiện nhiệt khắt khe hơn đối với vật liệu gần lõi đục lỗ nhất.
BSTFLEX cung cấp Vật liệu cách âm ống xả bằng sợi đá bazan LAVA như một lựa chọn vật liệu khác cho các ứng dụng bộ giảm thanh nhiệt độ cao.
Không nên chọn bazan chỉ vì nó có khả năng chịu nhiệt cao hơn trên lý thuyết. Thiết kế ống xả hoàn chỉnh vẫn quyết định liệu đó có phải là vật liệu phù hợp hay không.
Khi đánh giá vật liệu cách âm bazan, hãy cung cấp:
Khu vực ngay xung quanh ống đục lỗ có thể trải qua sự kết hợp khắc nghiệt nhất của nhiệt ống xả, chuyển động khí và rung động.
Do đó, một số cấu trúc bộ giảm thanh nhiệt độ cao sử dụng một lớp kim loại giữa lõi đục lỗ và vật liệu cách âm sợi chính.
Tùy thuộc vào thiết kế ống xả, lớp này có thể sử dụng len thép không gỉ, vật liệu kim loại đan hoặc lưới giữ.
BSTFLEX cung cấp Lưới thép không gỉ giữ vật liệu cách âm ống xả cho các ứng dụng yêu cầu ngăn chặn vật liệu cách âm bổ sung.
Mục đích của thành phần như vậy khác với lõi cách âm chính. Do đó, nó nên được chỉ định riêng trên bản vẽ OEM hoặc bảng kê vật liệu.
Một phương pháp hữu ích cho các bộ giảm thanh bốn thì đòi hỏi khắt khe là sử dụng cấu trúc phân lớp thay vì lấp đầy toàn bộ khoang bộ giảm thanh bằng một loại vật liệu duy nhất.
Một cách sắp xếp đơn giản có thể bao gồm:
Cách sắp xếp này cho phép mỗi loại vật liệu thực hiện một nhiệm vụ khác nhau. Lớp kim loại bên trong có thể giúp bảo vệ lớp sợi xung quanh khỏi các điều kiện trực tiếp từ phía lõi, trong khi lớp sợi cung cấp thể tích hấp thụ âm thanh lớn hơn.
Độ dày, mật độ và độ chồng lấp của lớp kim loại cần thiết phải tuân theo thiết kế ống xả đã được phê duyệt thay vì được chọn tùy ý trong quá trình đóng gói lại.
Để biết thảo luận chi tiết về nhóm vật liệu này, hãy xem Stainless Steel Wool Muffler Packing for High Temperature Exhaust Systems.
Cùng một loại vật liệu có thể hoạt động khác nhau khi được lắp đặt ở các mật độ khác nhau.
Đóng gói quá ít có thể để lại khoảng trống, cho phép vật liệu di chuyển và làm giảm tính nhất quán về âm thanh. Nén quá mức có thể làm thay đổi cấu trúc sợi và có thể ngăn cản vật liệu đóng gói hoạt động như dự định.
Đối với sản xuất ống xả OEM, tốt hơn là nên chỉ định một lượng đóng gói có thể đo lường được thay vì dựa vào các hướng dẫn chủ quan như "đóng gói chặt".
Một thông số kỹ thuật sản xuất hữu ích có thể bao gồm:
Đối với bộ giảm thanh hình trụ có lõi đục lỗ đặt ở giữa, thể tích đóng gói hình khuyên lý thuyết có thể được ước tính từ:
V = π × (D2 - d2) × L / 4000
Khi các kích thước được nhập bằng milimét:
Nếu đã biết mật độ lắp đặt được phê duyệt:
Khối lượng đóng gói = thể tích đóng gói × mật độ lắp đặt.
Công thức này tính toán thể tích khả dụng. Nó không xác định mật độ đóng gói chính xác cho một thiết kế ống xả mới. Giá trị cần thiết vẫn phải lấy từ thông số kỹ thuật hiện có, phát triển nguyên mẫu hoặc thử nghiệm ứng dụng.
Đối với sản xuất lặp lại, việc chỉ định lượng sợi theo trọng lượng có thể cải thiện tính nhất quán giữa các bộ giảm thanh.
Thay vì yêu cầu mỗi nhân viên lắp ráp đánh giá độ nén đóng gói bằng mắt thường, nhà sản xuất có thể sử dụng một lượng vật liệu xác định cho mỗi bộ phận ống xả.
BSTFLEX có thể phát triển các thành phần đóng gói dựa trên:
Bộ giảm thanh xe máy đại diện cho một trong những ứng dụng chính cho vật liệu đóng gói bộ giảm thanh 4 thì.
Các ứng dụng bao gồm:
Bộ thay thế dành riêng cho kiểu máy phải khớp với bộ giảm thanh thực tế thay vì chỉ được chọn theo dung tích xe máy. Hai bộ giảm thanh được lắp vào các động cơ tương tự có thể có đường kính lõi, kích thước vỏ và thể tích đóng gói khác nhau.
Hệ thống ống xả ATV và UTV bốn thì cũng có thể sử dụng vật liệu đóng gói âm thanh có thể thay thế xung quanh lõi đục lỗ.
Đối với các ứng dụng này, người mua nên xác định:
Nếu ống xả được sử dụng dưới tải trọng nặng liên tục, đua xe hoặc các điều kiện địa hình khắc nghiệt, hãy cung cấp thông tin đó khi yêu cầu tư vấn về vật liệu.
Các ứng dụng ống xả hiệu suất cao thường tạo ra quan niệm sai lầm rằng loại sợi chịu nhiệt cao nhất mặc định là loại vật liệu nhồi tốt nhất.
Trên thực tế, việc lựa chọn vật liệu nên xem xét toàn bộ thiết kế:
Kết quả có thể là sợi thủy tinh, đá bazan, cấu trúc sợi kim loại hoặc sự kết hợp nhiều lớp thay vì một loại "vật liệu nhồi đua xe" vạn năng.
| Hình thức cung cấp | Ưu điểm | Người mua điển hình |
|---|---|---|
| Sợi rời | Lấp đầy và xử lý linh hoạt | Các nhà sản xuất ống xả có quy trình nhồi vật liệu nội bộ đã được thiết lập |

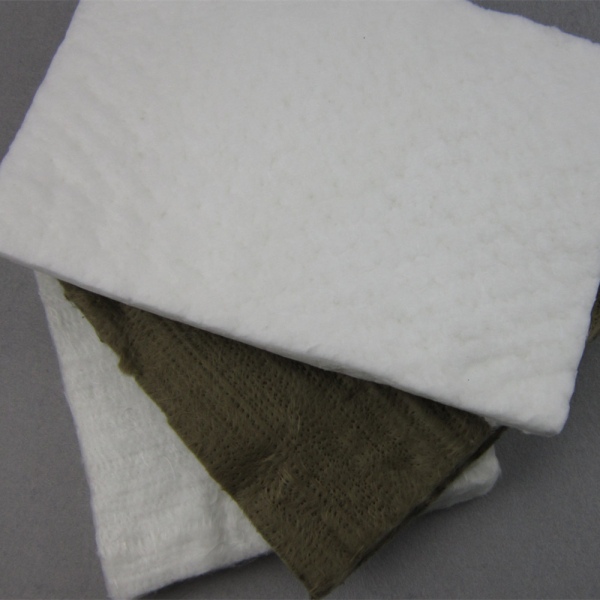

| Thảm sợi thủy tinh | Dạng tấm xác định và thuận tiện khi quấn | Các ứng dụng thay thế và sản xuất |
| Gối nhồi | Lấp đầy có kiểm soát và số lượng định trước | Bộ dụng cụ nhồi lại và lắp ráp lặp lại |
| Túi lưới nhồi | Xử lý sạch và hình học linh kiện được kiểm soát | Sản xuất OEM và bộ dụng cụ thay thế |
| Đúc sẵn tùy chỉnh | Được phát triển dựa trên một bộ giảm thanh cụ thể | Sản xuất ống xả OEM số lượng lớn hơn |
| Vật liệu nhồi composite | Các vật liệu khác nhau được chỉ định cho các chức năng nhiệt và âm thanh khác nhau | Bộ giảm thanh chịu nhiệt độ cao và hoạt động khắc nghiệt |
Đối với một chương trình ống xả mới, BSTFLEX có thể làm việc dựa trên bản vẽ, thông tin kích thước hoặc mẫu vật liệu nhồi hiện có.
Quy trình phát triển điển hình là:
Hình học bộ giảm thanh → lựa chọn vật liệu → số lượng vật liệu nhồi mục tiêu → cấu trúc nhồi → nguyên mẫu → kiểm chứng bộ giảm thanh → thông số kỹ thuật được phê duyệt → cung ứng sản xuất
Điều này đặc biệt hữu ích cho các nhà sản xuất muốn có một linh kiện sẵn sàng để lắp ráp thay vì phải cắt và cân vật liệu đóng gói thô trong mỗi lần lắp ráp ống xả.
| Ứng dụng ống xả | Xe máy, xe mô tô địa hình, xe ATV, xe UTV, xe đua, ô tô hoặc hệ thống khác |
|---|---|
| Động cơ | Loại động cơ bốn thì và dung tích xi lanh nếu có liên quan |
| Đường kính ngoài của lõi đục lỗ | Kích thước đo được hoặc kích thước trên bản vẽ |
| Đường kính trong của vỏ | Kích thước bên trong của buồng đóng gói |
| Chiều dài đóng gói | Phần đóng gói cách âm hiệu quả |
| Vật liệu hiện tại | Sợi thủy tinh, đá bazan, len thép không gỉ hoặc cấu trúc composite |
| Trọng lượng đóng gói | Trọng lượng khô hiện tại hoặc trọng lượng mục tiêu yêu cầu nếu biết |
| Nhiệt độ | Các giá trị liên tục và đỉnh với vị trí đo được xác định |
| Định dạng cung cấp | Sợi, tấm, gối, túi, tất hoặc dạng đúc sẵn tùy chỉnh |
| Số lượng | Yêu cầu về nguyên mẫu và khối lượng sản xuất dự kiến |
| Tham chiếu | Bản vẽ, hình ảnh hoặc mẫu vật thực tế |
Các nhà sản xuất ống xả thường yêu cầu nhiều hơn là một tấm đóng gói đa năng. BSTFLEX hỗ trợ các chương trình đóng gói tùy chỉnh, nơi vật liệu trở thành một linh kiện sản xuất được kiểm soát.
Tùy chỉnh có thể bao gồm:
Để biết thêm các khả năng của OEM, hãy truy cập Nhà sản xuất vật liệu đóng gói ống xả cho bộ giảm thanh OEM.
Không có loại vật liệu duy nhất nào là tốt nhất cho mọi loại ống xả 4 thì. Sợi thủy tinh được sử dụng rộng rãi, trong khi đá bazan hoặc các cấu trúc composite có thể được cân nhắc cho các điều kiện nhiệt độ khắt khe hơn. Việc lựa chọn nên dựa trên thiết kế ống giảm thanh, nhiệt độ đóng gói, thông số kỹ thuật vật liệu, mật độ yêu cầu và hệ thống giữ bông.
Các thuật ngữ này mô tả ứng dụng xả dự kiến thay vì một thông số kỹ thuật vật liệu phổ quát. Cả hai hệ thống đều có thể sử dụng bông tiêu âm dạng sợi, nhưng điều kiện nhiệt độ, thiết kế ống giảm thanh, cơ chế nhiễm bẩn, số lượng bông và thông số kỹ thuật của nhà sản xuất thiết bị gốc (OEM) có thể khác nhau. Luôn chọn bông tiêu âm phù hợp với ống giảm thanh thực tế.
Có. Sợi thủy tinh thường được sử dụng làm bông tiêu âm trong nhiều loại ống giảm thanh xe máy và xe thể thao 4 thì. Cấu trúc sợi và nhiệt độ làm việc phù hợp vẫn cần phải khớp với ứng dụng ống xả.
Đá bazan có thể được đánh giá khi thiết kế ống xả yêu cầu loại bông sợi khoáng có khả năng chịu nhiệt cao hơn so với loại sợi thủy tinh đang được xem xét. Sự phù hợp thực tế cần được xác nhận dựa trên nhiệt độ ứng dụng, cấu trúc bông và các yêu cầu kiểm chứng.
Trong một số cấu trúc ống giảm thanh, len thép không gỉ được đặt gần lõi đục lỗ như một lớp bảo vệ kim loại hoặc lớp đóng gói. Nó có thể giúp bảo vệ vật liệu sợi xung quanh khỏi các điều kiện khắc nghiệt ở phía lõi. Cấu trúc yêu cầu phụ thuộc vào thiết kế ống xả ban đầu.
Không có quy tắc phổ quát nào là "chặt nhất có thể" thay thế cho thông số kỹ thuật đóng gói đã xác định. Nếu có thể, hãy sử dụng trọng lượng nạp khô hoặc mật độ lắp đặt được chỉ định. Quá trình sản xuất OEM nên kiểm soát các giá trị này để cải thiện tính nhất quán giữa các ống giảm thanh.
Sử dụng số lượng do nhà sản xuất ống xả chỉ định bất cứ khi nào có sẵn. Đối với việc phát triển ống xả tùy chỉnh, hãy xác định thể tích đóng gói khả dụng và thiết lập mật độ lắp đặt yêu cầu thông qua thông số kỹ thuật hiện có hoặc kiểm chứng nguyên mẫu.
Có. BSTFLEX có thể cung cấp các loại bông tiêu âm bằng sợi thủy tinh, đá bazan, len thép không gỉ và các cấu trúc kết hợp. Việc tùy chỉnh có thể bao gồm vật liệu, kích thước, trọng lượng bông, mật độ, cấu trúc bao bọc và đóng gói theo bản vẽ, kích thước hoặc mẫu vật thực tế.
Đối với chương trình ống xả 4 thì mới hoặc yêu cầu về bông tiêu âm thay thế hiện có, hãy gửi cho BSTFLEX bản vẽ ống giảm thanh, đường kính lõi, kích thước vỏ, chiều dài bông, vật liệu hiện tại, trọng lượng bông và điều kiện vận hành.
Chúng tôi có thể xem xét thông tin và phát triển cấu trúc bông tiêu âm bằng sợi thủy tinh, đá bazan, len thép không gỉ hoặc composite phù hợp để đánh giá nguyên mẫu và sản xuất OEM.
