Cả tất nhồi ống xả và gối nhồi ống xả đều là các định dạng đóng gói được bao bọc, nhưng chúng kiểm soát hình dạng và quá trình lắp đặt theo những cách khác nhau. Một chiếc tất thường tuân theo hình học dạng ống hoặc dạng tay áo xung quanh lõi đục lỗ. Gối được cung cấp dưới dạng thành phần đóng gói phẳng hơn hoặc bị nén được quấn, tạo hình hoặc định vị trong quá trình lắp ráp.
Đối với việc mua hàng OEM, quyết định nên dựa trên hình học của bộ giảm thanh, lượng sợi yêu cầu, trình tự lắp ráp và mức độ chuẩn bị cần duy trì tại dây chuyền sản xuất của khách hàng.
BSTFLEX cung cấp một tất nhồi ống xả sợi thủy tinh có túi lưới thủy tinh dệt và một sản phẩm riêng biệt gối nhồi ống xả. Hai sản phẩm này không nên được coi là có thể thay thế cho nhau chỉ vì cả hai đều chứa vật liệu đóng gói trong một bộ phận đã được chuẩn bị sẵn.
Một tất nhồi ống xả là một thành phần đóng gói có bao bọc linh hoạt được tạo hình theo hình học dạng ống hoặc dạng tay áo.
Phiên bản sợi thủy tinh BSTFLEX sử dụng:
Lưới thủy tinh dệt bên ngoài giúp giữ cho sợi thủy tinh được tổ chức gọn gàng trong quá trình xử lý và lắp đặt. Lưới là một phần của thành phần được bao bọc và cần được phân biệt với màn hình giữ bằng thép không gỉ riêng biệt.

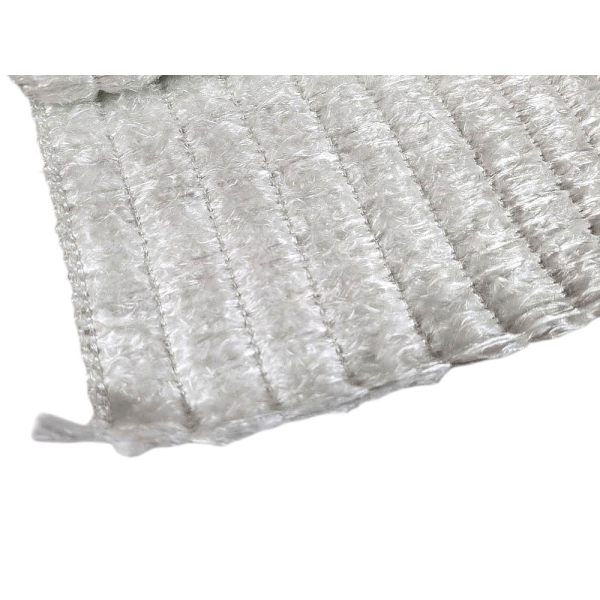

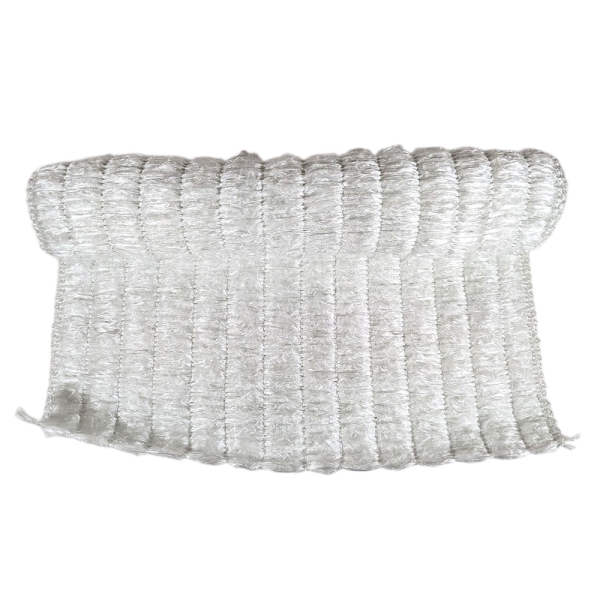

Một gối nhồi ống xả là một thành phần đóng gói được bao bọc hoặc nén được cung cấp ở dạng phẳng hơn trước khi lắp đặt.
Tùy thuộc vào cấu trúc được phê duyệt, gối có thể là:
Thuật ngữ gối mô tả định dạng cung cấp vật lý. Nó tự nó không xác định xem vật liệu bên trong là sợi thủy tinh, bazan, sợi gốm hay vật liệu đóng gói được phê duyệt khác.
Luôn xác định vật liệu thực tế và trọng lượng nhồi riêng biệt trên thông số kỹ thuật mua hàng.
| Câu hỏi mua hàng | Tất nhồi ống xả | Gối nhồi ống xả |
|---|---|---|
| Hình dạng cung cấp tiêu biểu | Dạng ống, dạng tay áo hoặc túi linh hoạt xung quanh đường kính xác định. | Thành phần đóng gói phẳng, bị nén hoặc được tạo hình. |
| Các kích thước kiểm soát chính | Đường kính trong, đường kính ngoài khi có liên quan, chiều dài và trọng lượng chất làm đầy. | Chiều dài, chiều rộng, độ dày, trọng lượng chất làm đầy và hình dáng cuối cùng sau khi bọc hoặc lắp đặt. |
| Sự bao bọc | Lưới bên ngoài hoặc túi vải thường bao quanh chất làm đầy. | Cấu trúc được chứa hoặc nén tùy thuộc vào thiết kế được phê duyệt. |
| Quy trình lắp ráp | Thường được định vị xung quanh hoặc trên một hình học lõi xác định. | Thường được bọc, tạo hình hoặc đặt vào trong quá trình lắp ráp. |
| Phù hợp nhất cho | Hình học ống lặp lại và kích thước lõi được kiểm soát. | Các dự án trong đó một thành phần phẳng hơn giúp đơn giản hóa việc bọc hoặc lắp vào. |
| Kiểm soát OEM chính | Đường kính, chiều dài, trọng lượng chất làm đầy và cấu trúc lớp phủ. | Kích thước cắt, trọng lượng chất làm đầy, độ dày được cung cấp và bố cục bọc. |
Câu hỏi đầu tiên không nên là định dạng nào dễ mua hơn. Mà phải là hình học nào tạo ra cụm lắp ráp có tính lặp lại cao nhất.
Một túi nhồi bộ giảm thanhđáng được đánh giá khi lõi đục lỗ có hình học hình trụ lặp lại và linh kiện chứa bên trong có thể được định vị xung quanh nó mà không cần tạo hình lại nhiều.
Cung cấp:
Không chọn ID ống bọc chỉ dựa trên đường kính lõi danh định. Hãy tính đến bất kỳ lớp bọc lõi kim loại nào hoặc lớp lót bổ sung nào có trong cụm lắp ráp được phê duyệt.
Một gối chèn ống xảcó thể thiết thực hơn khi vật liệu được quấn quanh lõi hoặc tạo hình trong quá trình lắp đặt.
Các kích thước hữu ích bao gồm:
Gối cũng có thể hữu ích khi một bộ phận phẳng cần thích ứng với một dải đường kính lõi liênен quan, miễn là lượng vật liệu nhồi được phê duyệt và phương pháp lắp đặt vẫn được kiểm soát.
Ống tay áo và gối sử dụng các hệ thống kích thước khác nhau.
Đối với ống tay áo, hình học quan trọng thường dựa trên đường kính hoặc chu vi.
Đối với gối, các kích thước quan trọng thường là chiều rộng phẳng, chiều dài và độ dày được cung cấp trước khi quấn.
Các giá trị này không được chuyển đổi trực tiếp mà không xem xét cấu trúc bộ phận và phần chồng mí.
Đối với một lõi hình tròn đơn giản:
Chu vi lõi = π × đường kính ngoài của lõi.
Điều này có thể cung cấp một tham chiếu hình học ban đầu cho lớp quấn gối, nhưng chiều rộng gối hoặc kích thước quấn cuối cùng cũng phải bao gồm phần chồng mí được phê duyệt, độ nén và dung sai lắp đặt.
Đối với ống tay áo, đường kính thành phẩm thay vào đó nên được xác nhận dựa trên lõi thực tế và bất kỳ lớp kim loại bên inner nào.
Một sản phẩm được bọc kín có thể trông đầy đặn trong khi vẫn chứa sai lượng vật liệu tiêu âm.
Đối với cả hai định dạng, hãy phân biệt:
Lớp vật liệu nhồi tiêu âm chính phải vẫn là một thông số kỹ thuật có thể đo lường được.
Đối với ống tay áo sợi thủy tinh BSTFLEX, phần vật liệu nhồi sợi thủy tinh phải được phân biệt với túi lưới sợi thủy tinh dệt. Do đó, trọng lượng ống tay áo thành phẩm không được tự động coi là trọng lượng chỉ có sợi.
Nguyên tắc tương tự áp dụng cho gối. Nếu gối chứa vỏ bọc, dải keo dán, lớp hỗ trợ hoặc bộ phận khác, các mục đó sẽ làm tăng khối lượng mà không làm tăng lượng sợi tiêu âm.
Khi đã có sẵn lượng sợi khô được phê duyệt, hãy sử dụng nó làm cơ sở để so sánh định dạng ống tay áo và gối.
Ví dụ, nếu bộ giảm thanh hiện tại yêu cầu 300 g sợi tiêu âm được phê duyệt, câu hỏi phát triển sẽ trở thành:
Ống tay áo hoặc gối có thể cung cấp lượng 300 g đã được phê duyệt trong hình học và quy trình lắp ráp được yêu cầu không?
Con số này chỉ mang tính chất ví dụ. Đây không phải là trọng lượng vật liệu nhồi tiêu chuẩn của BSTFLEX.
Không làm giảm lượng vật liệu nhồi chỉ vì một sản phẩm được bọc kín trông dày hơn hoặc có tổ chức hơn so với sợi rời.
Đối với việc cung cấp OEM lặp lại, một bản vẽ fiberglass muffler packing sock có thể bao gồm:
Nêu cách đo đường kính. Một linh kiện mềm chưa nén có thể cho ra các kết quả khác nhau tùy thuộc vào việc nó được đo ở dạng phẳng, mở ra, được đỡ nhẹ hay được lắp trên một trục gá.
Đối với sản xuất lặp lại, một trục gá đạt/không đạt hoặc dụng cụ đo lường đã thỏa thuận có thể mang lại ý nghĩa thiết thực hơn là cố gắng đo một lớp bọc linh hoạt chỉ bằng thước kẹp.
Đối với tấm đệm bọc ống xả, hãy phân biệt kích thước được cung cấp với lớp bọc khi đã lắp đặt.
Bản vẽ có thể bao gồm:
Không so sánh độ dày của tấm đệm ở trạng thái thả lỏng với độ dày hướng kính đã lắp đặt xung quanh lõi. Chúng đại diện cho các điều kiện khác nhau.
Nếu tấm đệm yêu cầu quấn, hãy thể hiện hướng trên hướng dẫn vận hành để tránh làm đảo ngược kích thước dài và ngắn.
Một bộ phận dạng ống có thể vừa với phần đục lỗ chính nhưng lại không thể lọt qua phần đầu, mối loe, mối nối hàn hoặc vòng đệm lớn hơn.
Đối với bộ phận dạng ống bọc (sock-style), hãy cung cấp:
Không chọn kích thước ống bọc chỉ dựa trên đường kính lắp đặt cuối cùng nếu nó phải lọt qua một chi tiết lớn hơn trong quá trình lắp ráp.
Tấm cuộn có thể vừa xung quanh lõi nhưng vẫn gây ra sự cố lắp ráp khi đưa lõi đã quấn vào vỏ ống pô.
Trong quá trình phát triển mẫu, hãy kiểm tra:
Nếu tấm cuộn liên tục bị dồn cục hoặc gấp nếp trong quá trình chèn, hãy xem xét lại kích thước cắt và phương pháp quấn thay vì chỉ đơn thuần là bỏ bớt vật liệu chèn.
Cả định dạng ống bọc (sock) và tấm cuộn (pillow) đều có thể bị nén trong quá trình lắp ráp.
Bản kỹ thuật nên phân biệt:
Không mô tả vỏ bọc hoặc gối chèn thông thường là tự nở trừ khi sản phẩm cụ thể có cơ chế giải phóng nhiệt hoặc phục hồi được xác định rõ.
BSTFLEX cung cấp riêng một loại Tấm đệm xả dạng nở. Cơ chế giải phóng nhiệt của nó không nên được áp dụng cho mọi sản phẩm đệm chứa bên trong.
Một vỏ bọc có thể chuyển nhiều công việc đo lường và chứa sợi hơn cho nhà cung cấp. Một chiếc gối có thể cung cấp một linh kiện phẳng đơn giản trong khi vẫn duy trì tính linh hoạt trong quá trình quấn.
So sánh quy trình lắp ráp hoàn chỉnh:
| Bước quy trình | Vỏ bọc | Gối |
|---|---|---|
| Cân sợi | Có thể được hoàn thành bởi nhà cung cấp khi trọng lượng nhồi được chỉ định. | Có thể được hoàn thành bởi nhà cung cấp khi trọng lượng nhồi được chỉ định. |
| Chứa sợi | Thông thường đã được cung cấp bởi túi lưới bên ngoài. | Tùy thuộc vào cấu trúc gối. |
| Cắt tại dây chuyền lắp ráp | Thường không cần thiết khi cung cấp đúng chiều dài. | Có thể không cần thiết đối với gối chuyên dụng; gối đa năng có thể cần phải điều chỉnh. |
| Tạo hình xung quanh lõi | Bị hạn chế khi hình học bít tất đã khớp với lõi. | Thường đòi hỏi phải bọc hoặc tạo hình. |
| Kiểm soát hướng | Đường kính và chiều dài là các yếu tố điều khiển chính. | Chiều dài, chiều rộng, hướng quấn và vị trí đường may là các yếu tố điều khiển chính. |
| Kiểm tra đầu vào | Kích thước, trọng lượng sợi, mắt lưới và trọng lượng linh kiện thành phẩm. | Kích thước phẳng, trọng lượng sợi, độ dày và cấu trúc cung cấp. |
Sử dụng các thử nghiệm sản xuất thực tế để so sánh thời gian lắp ráp và làm lại. Không đưa ra tuyên bố về tỷ lệ tiết kiệm nhân công cố định mà không đo lường quy trình của khách hàng.
Một dòng sản phẩm bao gồm nhiều đường kính lõi có thể yêu cầu nhiều kích cỡ vỏ bọc vì độ vừa vặn của dạng ống liên quan trực tiếp đến đường kính.
Định dạng gối đôi khi có thể bao phủ một số hình học có liên quan thông qua việc bọc có kiểm soát, nhưng điều đó không có nghĩa là nó có thể hoán đổi cho nhau trên diện rộng.
Đối với mỗi mẫu ống giảm thanh, hãy xác nhận:
Nếu một gối hoặc ống bọc được định hướng để dùng cho nhiều kiểu máy, hãy xác định phạm vi được phê duyệt trên hồ sơ kỹ thuật thay vì sử dụng tuyên bố “đa năng” chung chung.
Cả hai định dạng đều có thể được cung cấp dưới dạng linh kiện sản xuất hoặc phụ tùng thay thế được đóng gói.
Các yêu cầu về bao bì có thể bao gồm:
Không đưa các tuyên bố chưa được xác minh về nhiệt độ, khả năng giảm tiếng ồn, tuổi thọ dịch vụ hoặc độ khít lên bao bì.
BSTFLEX có thể xem xét bao bì tùy chỉnh, nhãn mác và các yêu cầu đặt hàng lặp lại thông qua Dịch vụ Sản xuất Đóng gói Ống xả OEM.
| Hạng mục Kiểm tra | Ống bọc đóng gói | Gối đóng gói |
|---|---|---|
| Nhận dạng vật liệu | Thông số kỹ thuật sợi nhồi và lưới bên ngoài. | Vật liệu nhồi và kết cấu chứa. |
| Kích thước | Đường kính, chiều dài và lớp vỏ hoàn thiện khi được chỉ định. | Chiều dài phẳng, chiều rộng và độ dày. |
| Trọng lượng | Trọng lượng chỉ có sợi và/hoặc linh kiện hoàn thiện. | Trọng lượng chỉ có sợi và/hoặc linh kiện hoàn thiện. |
| Đầu đóng | Tình trạng đầu đóng, đường may hoặc lưới. | Đường may, nắp keo, đường khâu hoặc mối đóng khác được phê duyệt. |
| Tham chiếu lắp ráp | Kích thước lõi hoặc số bản vẽ đã được phê duyệt. | Bộ giảm thanh hoặc bố cục bọc đã được phê duyệt. |
| Đóng gói | Nhãn, số lượng và nhận dạng lô chính xác. | Nhãn, số lượng và nhận dạng lô chính xác. |
Thống nhất các phương pháp đo lường và dung sai trong quá trình phê duyệt mẫu. Một linh kiện đóng gói linh hoạt không được bị loại bỏ bằng phương pháp đo lường khác với phương pháp kiểm tra đã được phê duyệt.
Đối với một thử nghiệm OEM, hãy ghi lại:
Nếu chuyển đổi từ dạng đệm sang dạng ống bọc, hãy giữ các biến số khác không đổi khi có thể thực hiện được. Nếu vật liệu chèn cũng thay đổi, hãy ghi lại điều đó như một thay đổi thiết kế riêng biệt.
Việc lắp đặt sạch hơn hoặc nhanh hơn không tự động chứng minh hiệu suất âm học tương đương. Khả năng lắp khít, độ giữ và hiệu suất của bộ giảm thanh hoàn chỉnh đều phải được đánh giá.
| Trường RFQ | Thông tin cần cung cấp |
|---|---|
| Ứng dụng | Bộ giảm thanh xe máy, ATV, UTV, ô tô, xe đua hoặc công nghiệp. |
| Định dạng hiện tại | Ống lọc bọc, tấm lọc, thảm lọc, vật liệu chèn rời hoặc mẫu hiện có. |
| Kích thước lõi | Đường kính ngoài, phụ kiện mở rộng và chiều dài nén hiệu dụng. |
| Kích thước vỏ | Đường kính trong hoặc mặt cắt và đường chèn. |
| Vật liệu nhồi | Dòng sợi và cấu trúc đã được phê duyệt. |
| Lượng sợi nhồi | Khối lượng nhồi khô mục tiêu hoặc yêu cầu phát triển. |
| Yêu cầu đối với ống lọc bọc | Đường kính, chiều dài, quy cách lưới và cách bịt đầu. |
| Yêu cầu đối với tấm lọc | Chiều dài phẳng, chiều rộng, độ dày, đường may và hướng bọc. |
| Đóng gói | Túi đơn, nhãn, mã vạch, nhãn riêng và số lượng thùng carton. |
| Khối lượng | Số lượng nguyên mẫu và nhu cầu sản xuất dự kiến. |
Không có định dạng nào tốt hơn về mặt tổng thể. Vớ hữu ích khi hình học hình ống khớp với lõi và mong muốn có một thành phần được giới hạn, kiểm soát. Gối có thể mang lại tính linh hoạt cao hơn để bọc và lắp các hình học đã được phê duyệt khác nhau.
Không nhất thiết. Hãy so sánh trọng lượng sợi khô đã được phê duyệt, không phải vẻ bề ngoài bên ngoài hoặc định dạng cung cấp.
Khớp trọng lượng sợi chỉ là một tiêu chí kiểm soát. Hình học được chứa, sự phân bố và độ khít khi lắp đặt cũng thay đổi. Hãy kiểm tra xác thực định dạng mới trong bộ giảm thanh thực tế trước khi sản xuất hàng loạt.
BSTFLEX có thể cung cấp vớ đóng gói bằng sợi thủy tinh với đường kính, chiều dài, trọng lượng nhồi, mật độ đóng gói và định dạng đóng gói tùy chỉnh cho các dự án phù hợp.
Kích thước gối tùy chỉnh và yêu cầu nhồi có thể được xem xét theo bản vẽ bộ giảm thanh, vật liệu được phê duyệt và số lượng sản xuất dự kiến.
Đối với một thành phần chứa bằng sợi thủy tinh dạng hình ống, hãy bắt đầu với BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag.
Đối với thành phần định dạng gối, hãy xem lại BSTFLEX Muffler Packing Pillow.

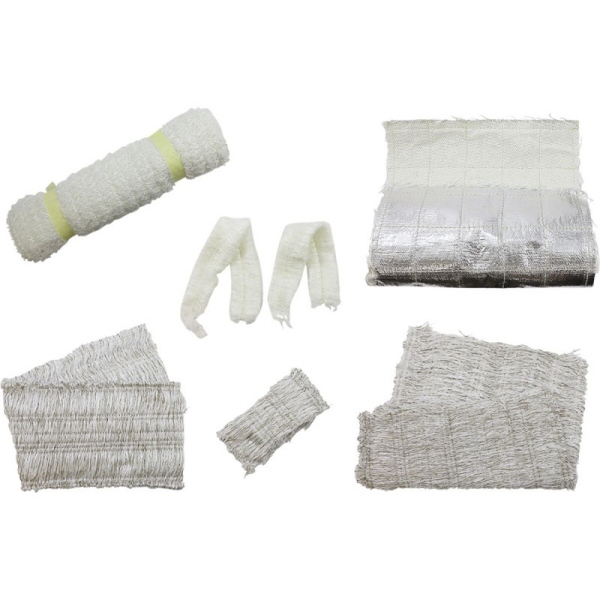

Các vật liệu đóng gói ống giảm thanh và định dạng đóng gói chứa khác có sẵn khi bộ giảm thanh yêu cầu một cấu trúc khác.
Gửi kích thước lõi, chiều dài đóng gói, yêu cầu về sợi, trọng lượng nhồi mục tiêu, định dạng ưu tiên và số lượng hàng năm để mẫu có thể được phát triển xoay quanh cụm lắp ráp thực tế.
Yêu cầu Mẫu vớ hoặc gối đóng gói ống giảm thanh và Báo giá OEM
