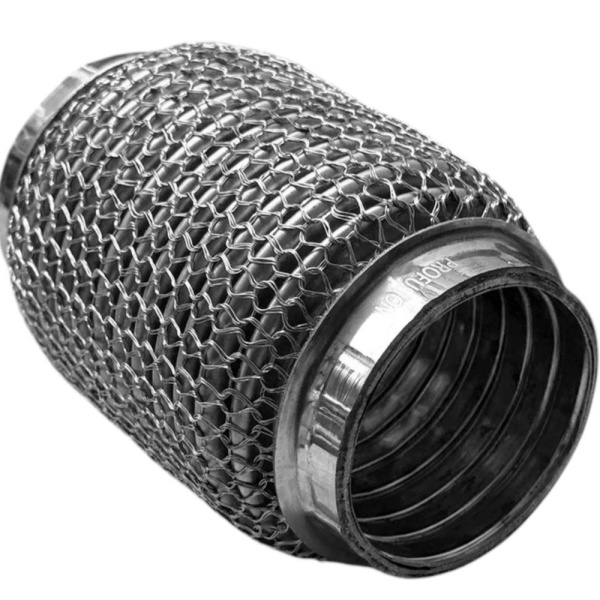

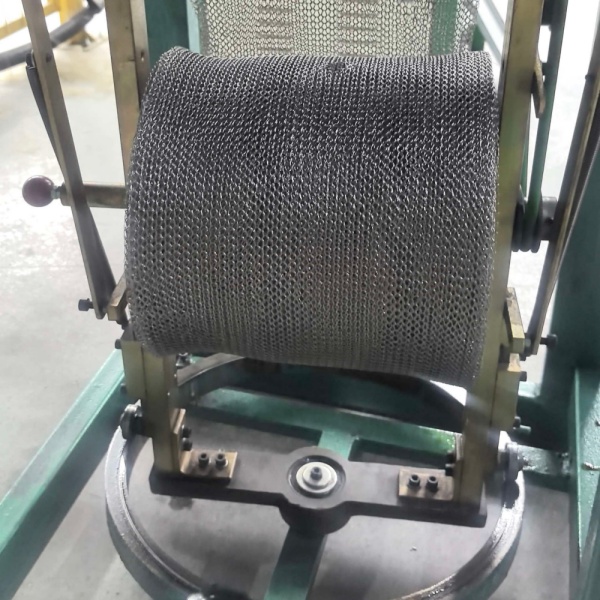

Lưới thép đan dùng cho ống thổi khí thải và ống xả mềm.

Lưới thép đan được sử dụng rộng rãi trong ống thổi khí thải, ống xả mềm, bộ giảm chấn khí thải và các cụm kết nối khí thải mềm khác, nơi mà bộ phận này phải chịu được rung động, giãn nở nhiệt, chuyển động lặp đi lặp lại và tiếp xúc cơ học.

Khác với lưới thép dệt hoặc ống bọc thép không gỉ bện thông thường, lưới thép đan được tạo thành từ các vòng dây thép không gỉ liên tục. Cấu trúc vòng này cho phép lưới nén, giãn, ôm sát các bề mặt cong và di chuyển cùng với bộ phận ống xả mà không trở thành một vật cản cứng nhắc.

Đối với các ứng dụng khí thải ô tô và công nghiệp, lưới có thể được lắp đặt xung quanh một ống xếp, đặt bên dưới lớp bện ngoài, tích hợp vào cấu trúc tách rời hoặc được chế tạo như một ống bọc riêng biệt theo thiết kế hệ thống khí thải của khách hàng.

BSTFLEX sản xuấtống lưới thép đan bằng thép không gỉDùng cho ống thổi khí thải, ống xả mềm và bộ giảm chấn khí thải ô tô. Đường kính dây, đường kính ống bọc, loại thép không gỉ, mật độ mắt lưới, số lượng sợi dây và chiều dài thành phẩm có thể được tùy chỉnh cho các dự án OEM.

Lưới thép đan được sử dụng ở đâu trong bộ phận ống mềm giảm xóc?

Không có một cấu trúc ống mềm xả khí thải nào phù hợp cho tất cả các dòng xe. Các nền tảng xe khác nhau, bố trí động cơ và nhà sản xuất hệ thống xả khác nhau sử dụng các sự kết hợp khác nhau giữa ống xếp, bện, lớp lót và lưới đan.

Một cụm ống mềm xả điển hình có thể bao gồm nhiều lớp kim loại:

Trong một cấu trúc khác, ống lưới đan có thể được lắp trực tiếp xung quanh ống xếp mà không cần thêm lớp bện bên ngoài.

Vị trí lưới phù hợp phụ thuộc vào chức năng cơ học cần thiết của toàn bộ khớp nối ống xả. Đó là lý do tại sao lưới đan cho ống thổi khí thải thường nên được lựa chọn cùng với thiết kế tổng thể của ống mềm chứ không phải là một bộ phận riêng lẻ.

Tại sao ống thổi khí thải cần có lớp lưới kim loại dẻo?

Ống thổi khí thải được thiết kế để hấp thụ chuyển động giữa động cơ và hệ thống khí thải phía sau. Trong quá trình vận hành xe, ống thổi có thể phải chịu nhiều dạng biến dạng khác nhau cùng một lúc.

• rung động của động cơ
• Sự rung động của khí thải
• rung động do đường xá gây ra
• Sự giãn nở nhiệt
• Nén và giãn dọc trục
• Chuyển động ngang
• Sự lệch góc
• Chu kỳ nhiệt khởi động-dừng lặp đi lặp lại

Một lớp vỏ kim loại cứng sẽ cản trở chuyển động này. Lưới thép không gỉ đan là lựa chọn phù hợp vì cấu trúc vòng lặp có thể biến dạng cùng với ống thổi.

Điều này cho phép lưới vẫn tiếp xúc với cụm lắp ráp trong khi vẫn cho phép chuyển động được kiểm soát.

Lưới thép đan giúp giảm rung động như thế nào?

Một trong những đặc điểm quan trọng của lưới đan là số lượng lớn các điểm tiếp xúc giữa các sợi dây được tạo ra bởi các vòng đan.

Khi cụm ống xả rung động, các vòng dây riêng lẻ có thể di chuyển nhẹ so với các vòng dây liền kề. Điều này tạo ra ma sát giữa các bề mặt dây thép không gỉ và có thể giúp tiêu tán một phần năng lượng cơ học do rung động tạo ra.

Mức độ giảm chấn phụ thuộc vào một số yếu tố, bao gồm:

• Đường kính dây
• Số lượng dây đan lại với nhau
• Mật độ lưới
• Nén lưới
• Đường kính ống
• Thép không gỉ
• Vị trí lắp đặt
• Sự tương tác giữa ống thổi và bím tóc ngoài

Vì lý do này, hai ống tay áo lưới dệt kim có cùng đường kính ngoài có thể hoạt động rất khác nhau nếu kích thước dây hoặc mật độ dệt của chúng khác nhau.

Bảo vệ bề mặt cho ống thổi khí thải

Ống thổi bằng thép không gỉ mỏng được thiết kế để có độ linh hoạt cao, nhưng việc cọ xát liên tục với các bộ phận kim loại xung quanh có thể gây ra mài mòn.

Lớp lưới thép đan có thể hoạt động như một lớp giao diện cơ học linh hoạt xung quanh ống thổi. Lưới giúp tách bề mặt ống thổi khỏi các lớp liền kề và phân bố tiếp xúc trên một diện tích lớn hơn.

Chức năng này đặc biệt hữu ích khi ống thổi được kết hợp với lớp bện bằng thép không gỉ bên ngoài hoặc cấu trúc giữ cố định bằng kim loại khác.

Lưới thép đan và chuyển động xếp nếp

Hiệu suất của khớp nối ống xả linh hoạt phụ thuộc vào việc cho phép ống xếp chuyển động trong phạm vi thiết kế dự định của nó.

Ống tay áo lưới dệt kim được thiết kế đúng cách có thể chứa:

• Nén dọc trục
• Sự mở rộng trục
• Chuyển động xuyên tâm
• Giới hạn dịch chuyển góc
• Chu kỳ rung động lặp đi lặp lại

Tuy nhiên, không nên chỉ lựa chọn lưới dựa trên đường kính ống.

Cấu trúc đan quá dày hoặc quá chặt có thể hạn chế chuyển động, trong khi lưới quá lỏng có thể không tạo ra sự tương tác cơ học như mong muốn với bộ phận ống xả.

Thiết kế đúng đòi hỏi sự cân bằng giữa tính linh hoạt, khối lượng kim loại, mật độ lưới và sự phù hợp về kích thước.

Lưới thép đan so với bện thép không gỉ

Lưới thép đan và bện thép không gỉ thường bị nhầm lẫn vì cả hai đều có thể xuất hiện ở bên ngoài ống xả mềm.

Chúng được sản xuất bằng các quy trình khác nhau và thường có đặc tính cơ học khác nhau.

Trong nhiều thiết kế ống mềm xả khí, lưới đan và bện thép không gỉ không phải là hai sản phẩm cạnh tranh nhau. Chúng có thể được sử dụng cùng nhau vì mỗi cấu trúc đều mang lại những đặc tính cơ học khác nhau.

Lưới đan ba lớp dùng cho hệ thống ống xả

BSTFLEX có thể sản xuất lưới dệt kim bằng cách sử dụng nhiều sợi thép không gỉ được đưa vào quy trình dệt đồng thời.

Một công trình quan trọng làlưới đan ba dâyTrong đó, ba sợi dây thép không gỉ được đưa vào song song và đan lại với nhau thành cùng một cấu trúc vòng.

So với cấu trúc đan một sợi tương tự, lưới ba sợi chứa nhiều vật liệu kim loại hơn trong mỗi vòng đan.

Điều này có thể hữu ích trong trường hợp nhà sản xuất linh kiện ống xả yêu cầu cấu trúc lưới chắc chắn hơn, khối lượng kim loại lớn hơn hoặc đặc tính nén khác nhau.

Số lượng sợi dây vẫn cần được lựa chọn dựa trên yêu cầu lắp ráp. Nhiều sợi hơn không tự động đồng nghĩa với hiệu suất tốt hơn trong mọi hệ thống ống xả.

BSTFLEX có thể tùy chỉnhLưới đan ba sợi dùng cho ống thổi khí thảiTheo bản vẽ của khách hàng hoặc mẫu có sẵn.

Ảnh hưởng của đường kính dây đến đặc tính của lưới

Đường kính dây là một trong những biến số quan trọng nhất trong thiết kế lưới đan cho hệ thống hút khí.

Dây thép không gỉ dày hơn thường tạo ra cấu trúc kim loại cứng hơn và nặng hơn, trong khi dây mảnh hơn có thể tạo ra lưới nhẹ hơn và mềm dẻo hơn.

Đường kính dây dẫn ảnh hưởng đến:

• Độ cứng của lưới
• Trọng lượng lưới
• Tính linh hoạt của vòng lặp
• Khả năng chống nén
• Diện tích tiếp xúc bề mặt
• Khả năng chống mài mòn
• Độ dày ống tay áo hoàn thiện

Do đó, đường kính dây cần được xem xét cùng với mật độ đan và số lượng sợi.

Dây dẫn dày có cấu trúc đan thưa có thể hoạt động khác với dây dẫn mảnh hơn được sử dụng trong cấu trúc nhiều sợi dày đặc.

Tại sao mật độ lưới lại quan trọng

Mật độ mắt lưới mô tả lượng dây thép được tích hợp vào một diện tích hoặc chiều dài nhất định của lưới đan.

Lưới càng dày đặc thì càng có nhiều điểm tiếp xúc giữa các dây dẫn và khối lượng kim loại càng lớn. Điều này có thể làm thay đổi đặc tính giảm chấn, độ cứng và hành vi nén của nó.

Cấu trúc dệt thưa hơn thường mang lại sự linh hoạt cao hơn và trọng lượng nhẹ hơn.

Mật độ phù hợp phụ thuộc vào vị trí dự định bên trong cụm ống mềm xả.

Ví dụ, một loại lưới được sử dụng trực tiếp xung quanh ống thổi có thể cần cấu tạo khác so với loại lưới được đặt giữa ống thổi và một lớp bện dây bên ngoài.

Lựa chọn đường kính ống lót phù hợp

Đường kính ống lót phải được lựa chọn cẩn thận sao cho phù hợp với đường kính ngoài của ống thổi khí thải hoặc ống mềm.

Nếu lưới đan quá nhỏ, việc lắp đặt có thể khó khăn hoặc gây ra lực nén quá mức lên ống thổi.

Nếu ống lót quá lớn, nó có thể bị lỏng và không khớp với cụm chi tiết như dự định.

Đối với việc phát triển OEM, BSTFLEX khuyến nghị cung cấp:

• Đường kính ngoài của ống xếp
• Đường kính trong của lưới cần thiết
• Chiều dài tay áo hoàn thiện
• Yêu cầu về độ nén hoặc điều kiện vừa vặn
• Bản vẽ chi tiết khớp nối mềm của hệ thống ống xả (nếu có).

Lựa chọn vật liệu thép không gỉ

Thép không gỉ thường được lựa chọn cho lưới dệt ống xả vì nó kết hợp khả năng chống ăn mòn, chịu nhiệt độ cao và độ bền cơ học.

Các lựa chọn vật liệu thông thường có thể bao gồm thép không gỉ 304 và 316, trong khi các loại thép khác có thể được đánh giá dựa trên các yêu cầu cụ thể của nhà sản xuất thiết bị gốc (OEM).

Việc lựa chọn vật liệu cần xem xét các yếu tố sau:

• Nhiệt độ hoạt động
• Môi trường oxy hóa
• Tiếp xúc với muối đường
• Sự ngưng tụ
• Vị trí hệ thống xả
• Tuổi thọ sử dụng yêu cầu
• Thông số kỹ thuật vật liệu của khách hàng

Đối với các hệ thống ống xả đòi hỏi khắt khe, vật liệu cần được xác nhận theo thông số kỹ thuật kỹ thuật của khách hàng chứ không chỉ được lựa chọn dựa trên khả năng chống ăn mòn chung.

Lưới dệt kim dùng cho bộ giảm chấn khí thải ô tô

Bộ giảm chấn khí thải được thiết kế để giảm sự truyền chuyển động của động cơ vào hệ thống khí thải phía sau.

Một cụm khớp nối giảm chấn điển hình có thể cần phải đáp ứng được sự rung động, chuyển động góc, dịch chuyển dọc trục và giãn nở nhiệt trong khi vẫn duy trì đường dẫn khí thải cần thiết.

Lưới đan có thể được tích hợp vào cụm lắp ráp này vì cấu trúc dạng vòng của nó cho phép chuyển động được kiểm soát và tạo ra nhiều điểm tiếp xúc ma sát giữa các sợi dây.

Đối với ứng dụng này, hiệu suất của lưới phụ thuộc rất nhiều vào thiết kế hoàn chỉnh của bộ phận tách rời. Không nên tự động sử dụng cùng một thông số kỹ thuật lưới đan cho mọi nền tảng xe hoặc hệ thống động cơ.

Lưới dệt kim dùng cho ống xả mềm dẻo

Ống xả mềm được sử dụng ở những nơi mà ống cứng không thể đáp ứng được sự chuyển động và giãn nở nhiệt của động cơ một cách đáng tin cậy.

Tùy thuộc vào thiết kế, ống xả mềm có thể kết hợp các bộ phận sau:

• Ống thổi lượn sóng
• Lớp lót khóa liên kết bên trong
• Dây bện bên ngoài
• Lưới thép đan
• Vòng bịt đầu hoặc mối nối hàn

Lưới đan có thể được thiết kế để phù hợp với đường kính của ống xếp và hoạt động cùng với các lớp xung quanh mà không cản trở ống mềm thực hiện chuyển động dự định của nó.

Cấu trúc đan bằng một sợi hay nhiều sợi?

Lựa chọn đúng phụ thuộc vào thành phần khí thải mục tiêu.

Điểm quan trọng là số lượng sợi chỉ là một biến số. Một thông số kỹ thuật phù hợp cũng bao gồm đường kính dây, đường kính ống bọc, mật độ mắt lưới, chiều dài thành phẩm và mác vật liệu.

Cách lựa chọn lưới thép đan cho ống thổi khí thải

Đối với dự án ống thổi hoặc ống mềm giảm thanh mới, thông tin sau đây sẽ giúp xác định cấu trúc lưới đan phù hợp.

Bản vẽ của khách hàng hoặc mẫu lưới hiện có đặc biệt hữu ích khi thay thế một bộ phận lưới hút khí hiện có.

Phát triển dựa trên mẫu cho các nhà sản xuất ống xả

Trong nhiều dự án thay thế linh kiện OEM, khách hàng thường không có đầy đủ thông số kỹ thuật cho lưới dệt kim.

Thay vào đó, tài liệu tham khảo có sẵn có thể là:

• Một ống lưới hiện có
• Một bộ ống xả hoàn chỉnh
• Một đoạn ống xả mềm
• Một bản vẽ không có thông số đan.

BSTFLEX có thể đánh giá mẫu vật lý và xác nhận các thông số liên quan như kích thước ống tay áo, cấu hình dây gần đúng và cấu trúc dệt kim trước khi phát triển phiên bản sản xuất.

Phương pháp này đặc biệt hữu ích cho các nhà sản xuất hệ thống ống xả cần một giải pháp tùy chỉnh.ống bọc lưới thép đan dùng cho ống xảPhù hợp với ống thổi hoặc khớp nối mềm hiện có.

Ứng dụng ngoài phạm vi xe chở khách

Lưới thép không gỉ đan không chỉ giới hạn ở hệ thống ống xả của xe chở khách.

Các yêu cầu tương tự về hệ thống ống xả linh hoạt có thể xuất hiện trong:

• Xe thương mại
• Xe tải hạng nặng
• Máy móc xây dựng
• Thiết bị nông nghiệp
• Hệ thống máy phát điện diesel
• Đường ống xả động cơ công nghiệp
• cụm ống xả hàng hải
• Đầu nối ống xả mềm công nghiệp

Trong mỗi trường hợp, lưới đan phải phù hợp với đường kính, phạm vi chuyển động và môi trường cơ học của khớp nối linh hoạt.

Tại sao không có tiêu chuẩn chung cho lưới dệt ống xả?

Các loại khớp nối mềm của hệ thống ống xả có sự khác biệt đáng kể giữa các dòng xe và nhà sản xuất.

Lưới lọc hoạt động tốt trên một loại ống xếp này có thể không có độ cứng, đường kính hoặc mật độ phù hợp cho một bộ phận lắp ráp khác.

Do đó, những phát biểu sau đây rất quan trọng:

• Dây dẫn dày hơn không tự động đồng nghĩa với hiệu suất tốt hơn.
• Lưới có mật độ dày hơn không tự động mang lại khả năng kiểm soát rung động tốt hơn.
• Việc sử dụng nhiều sợi dây hơn không phải lúc nào cũng là giải pháp đúng đắn.
• Ống tay áo bó sát hơn không nhất thiết tốt hơn cho sự chuyển động của ống tay áo.

Lưới dệt ống xả cần được xem như một bộ phận được thiết kế kỹ thuật trong toàn bộ hệ thống kết nối linh hoạt.

Lưới thép đan thủ công dùng cho ống thổi và ống mềm của hệ thống xả.

BSTFLEX cung cấp lưới thép không gỉ đan theo yêu cầu cho các nhà sản xuất ống xả ô tô và công nghiệp.

Các tùy chọn tùy chỉnh có sẵn bao gồm:

• Thép không gỉ
• Đường kính dây
• Cấu trúc một dây hoặc nhiều dây
• Cấu trúc đan ba dây
• Mật độ lưới
• Đường kính ống
• Chiều dài hoàn thiện
• Lưới ống liên tục
• Tay áo lưới cắt theo chiều dài
• Phát triển dựa trên mẫu
• Sản xuất OEM dựa trên bản vẽ

Nếu bạn đang phát triển ống thổi khí thải, ống xả mềm hoặc cụm giảm chấn ô tô, hãy gửi cho chúng tôi bản vẽ hoặc mẫu sản phẩm cùng với kích thước yêu cầu và thông số kỹ thuật dây dẫn.

Yêu cầu giải pháp lưới dệt tùy chỉnh cho hệ thống ống xả

Để được báo giá và đánh giá kỹ thuật, vui lòng cung cấp đường kính ngoài của ống thổi khí thải, đường kính ống bọc cần thiết, chiều dài mắt lưới, mác thép không gỉ, đường kính dây, số lượng sợi dây, mật độ mắt lưới và số lượng dự kiến ​​hàng năm.

Các mẫu ống mềm xả khí hoặc lưới dệt hiện có cũng có thể được cung cấp để phục vụ cho quá trình phát triển.
