Tấm chắn nhiệt bình nhiên liệu làm giảm lượng nhiệt truyền đến bình từ các bộ phận ống xả gần đó và các nguồn bên ngoài khác. Nó có thể là một lớp màng phản xạ trên bề mặt được phê duyệt hoặc một tấm chắn riêng biệt được đặt giữa bình và ống xả. Thiết kế phù hợp phụ thuộc vào đường truyền nhiệt, cấu trúc của bình, cách lắp đặt và không gian có sẵn, chứ không chỉ dựa vào mức nhiệt độ được in trên bảng thông số kỹ thuật vật liệu.
Đối với bình kim loại, lớp phủ có thể quyết định xem có thể sử dụng màng chắn có keo dán mặt sau hay không. Đối với bình nhựa, loại polymer chính xác và tình trạng bề mặt trở nên rất quan trọng. Trong cả hai trường hợp, một tấm chắn nhiệt đa năng không nên được coi là sự thay thế tự động cho tấm chắn bình nguyên bản của xe.
BSTFLEX cung cấp tấm và thảm chắn nhiệt phản xạ để đánh giá ứng dụng. Hướng dẫn này tập trung vào việc lựa chọn vật liệu cho màng chắn bình nhiên liệu bên ngoài, thay vì sửa đổi bình hoặc hệ thống nhiên liệu của nó.

Một bình nhiên liệu nằm cạnh ống xả có thể nhận lượng nhiệt bức xạ lớn ở một mặt. Nó cũng có thể tiếp xúc với không khí nóng dưới gầm xe hoặc nhiệt lượng truyền qua các cấu trúc liền kề. Trong một số hệ thống nhiên liệu, hoạt động của bơm hoặc nhiên liệu hồi về sẽ làm tăng nhiệt lượng bên trong. Màng chắn phản xạ bên ngoài chỉ xử lý các đường truyền nhiệt mà vị trí và cấu trúc của nó có thể tác động.
Xác định thông số cần bảo vệ trước khi chọn vật liệu: nhiệt độ thành bình, nhiệt độ nhiên liệu, hoặc nhiệt độ của đường ống hoặc linh kiện gần đó. Đây là các phép đo khác nhau. Một vùng bên ngoài mát hơn không chứng minh được toàn bộ thể tích nhiên liệu đều mát hơn, và tấm chắn bình không tự động giải quyết được tình trạng quá nhiệt ở nơi khác trong mạch nhiên liệu.
Trường hợp bộ phận bị ảnh hưởng là ống dẫn thay vì bình nhiên liệu, hãy xem xét sản phẩm chuyên biệt vỏ bảo vệ nhiệt ống nhiên liệu. Giữ yêu cầu đó tách biệt với vật liệu dạng tấm được chỉ định cho khu vực bình nhiên liệu.
Không phê duyệt mối nối trên nhôm trần và giả định kết quả áp dụng được cho thép sơn. Keo dán bám vào bề mặt mà nó tiếp xúc: lớp sơn, lớp phủ hoặc chất bẩn có thể quan trọng hơn kim loại bên dưới. Ghi lại lớp hoàn thiện của bình và sử dụng các bề mặt sản xuất đại diện cho thử nghiệm độ bám dính.
Xác nhận rằng khâu chuẩn bị và keo dán đề xuất tương thích với các yêu cầu của nhà sản xuất bình. Không loại bỏ lớp phủ bảo vệ chỉ để cải thiện độ bám dính ban đầu. Khi không có sẵn bề mặt dán được phê duyệt, hãy đánh giá một tấm chắn có giá đỡ riêng biệt thay vì ép buộc sử dụng giải pháp keo dán.
Tấm chắn nhiệt bình nhiên liệu bằng nhựa không chỉ cần một loại keo được mô tả là chịu nhiệt độ cao. Polyethylene và polypropylene là loại nhựa có năng lượng bề mặt thấp và có thể khó dán bằng băng dính thông thường. Độ bám dính trên tấm thử nghiệm được sơn không xác định được tính tương thích với bình polyethylene.
Xác định bề mặt bên ngoài thực tế, bao gồm cả mọi phương pháp xử lý, kết cấu hoặc lớp phủ. Yêu cầu tính tương thích của lớp nền cho bề mặt đó và xác nhận với nhà cung cấp bình. Không nên chỉ định một bình nhiều lớp để dán keo chỉ bằng cách gọi tên một lớp chắn bên trong.
Không sử dụng phương pháp xử lý bằng lửa, gia nhiệt không kiểm soát hoặc dung môi chưa được phê duyệt trên bình nhiên liệu đã lắp đặt để làm cho tấm chắn dán dính. Khi không thể đạt tiêu chuẩn dán, hãy thay đổi phương án lắp đặt. Mục hướng dẫn tấm chắn nhiệt bóc dán đề cập đến các câu hỏi chung về lựa chọn keo dán.

Trên bề mặt ngoài của bình. Một miếng dán chỉ có thể được xem xét khi bề mặt bình, keo dán và quy trình lắp đặt đã được phê duyệt cho ứng dụng. Mặt phản xạ hướng về phía nguồn bức xạ; bề mặt tiếp xúc keo dán vẫn phải chịu giới hạn nhiệt độ riêng của nó. Cân nhắc sự chuyển động và các yêu cầu vận hành của bình trong thiết kế.
Trên một giá đỡ hoặc khung riêng biệt. Một lớp chắn có giá đỡ có thể ngắt đường bức xạ mà không cần dựa vào độ bám dính vào bình. Giá đỡ, vị trí lắp đặt và khoảng hở được duy trì là một phần của cụm lắp ráp. Thảm linh hoạt không phải là tấm kim loại tự chịu lực và cần có bố trí giá đỡ thích hợp.
Trên một tấm thân xe liền kề. Điều này có thể bảo vệ tấm thân xe đó, nhưng không nhất thiết bảo vệ được bình nhiên liệu. Kiểm tra xem vị trí đã chọn có thực sự nằm giữa nguồn nóng và khu vực bình nhiên liệu cần quan tâm hay không. Việc tiếp cận thuận tiện chưa đủ bằng chứng cho thấy vị trí đó sẽ phát huy hiệu quả.
Duy trì lớp chắn nguyên bản theo yêu cầu trừ khi cụm thay thế đã được phê duyệt. Không khoan hoặc vặn vít vào bình để gắn lớp chắn. Tấm cách nhiệt không phải là giải pháp sửa chữa rò rỉ nhiên liệu hay hệ thống ngăn cháy.
Khi bề mặt lắp đặt và bố trí giá đỡ đã được xác định, hãy so sánh toàn bộ lớp màng nhiều lớp. Các sản phẩm BSTFLEX sau đây cung cấp các điểm khởi đầu về vật liệu; danh sách sản phẩm không đồng nghĩa với việc phê duyệt gắn trực tiếp lên mọi bình nhiên liệu.
| Tùy chọn vật liệu | Cấu trúc | Kiểm tra dự án bình nhiên liệu |
|---|---|---|

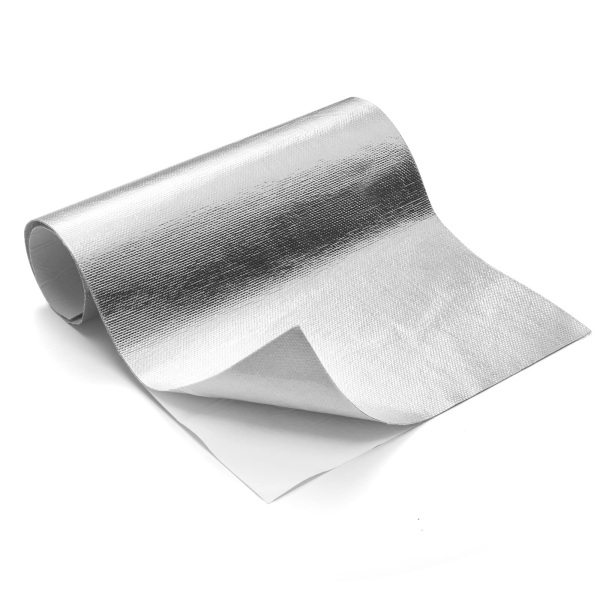

| Màng chắn nhiệt nhôm silica có keo dán mặt sau | Lớp nền silica dệt, mặt phản xạ và lớp keo dán mặt sau. | Xác nhận tính tương thích của lớp nền, nhiệt độ bề mặt tiếp xúc và việc dán vào bình hay vào bề mặt được phê duyệt riêng biệt. |

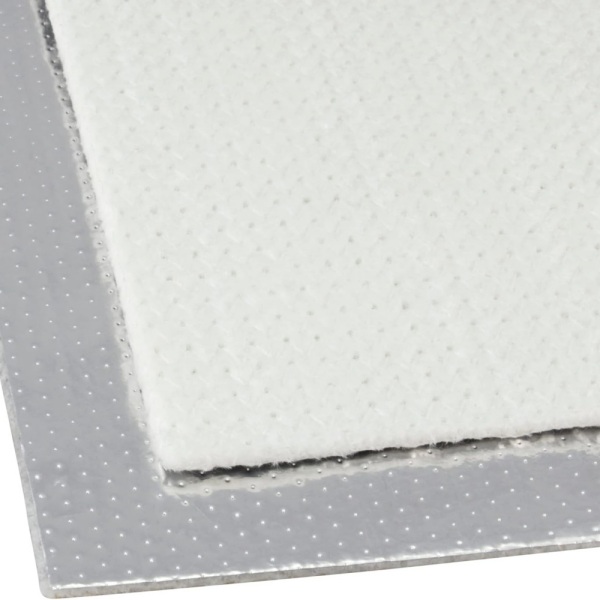

| Thảm chắn nhiệt nhôm sợi thủy tinh có keo dán mặt sau | Mặt phản xạ nhôm, lớp sợi thủy tinh và lớp keo dán mặt sau. | Đánh giá độ dày sau khi lắp đặt, độ khít theo đường viền và khả năng gắn kết sau khi chịu tác động nhiệt và môi trường được chỉ định. |
| Tấm đệm chắn nhiệt silica nhôm | Sợi silica dệt có mặt phản xạ; hãy chỉ định riêng phần đế và phương pháp cố định được cung cấp. | Đối với thiết kế có giá đỡ, hãy xác định khung đỡ, cơ cấu giữ cạnh và tải trọng lắp đặt thay vì giả định vật liệu dệt tự nâng đỡ. |
Chỉ số nhiệt độ của silica hoặc sợi thủy tinh không phải là nhiệt độ cho phép của bình nhiên liệu, keo dán lắp ráp hoặc toàn bộ tấm ép. Hãy chỉ định lớp mặt, lớp nền, liên kết trung gian và phần đính kèm như một kết cấu thống nhất, đồng thời kiểm tra giới hạn của từng lớp có liên quan.
Yêu cầu cách nhiệt bình nhiên liệu đôi khi biến thành đề xuất bọc toàn bộ trước khi nguồn nhiệt được xác định. Hãy bắt đầu từ khu vực đối diện ống xả. Lập bản đồ tường tiếp xúc và kiểm tra các đường dẫn xung quanh các góc, đường nối và các chi tiết lắp đặt của nó.
Ví dụ, khi một đường ống xả chạy dọc theo một mặt tường của bình, tấm chắn bên được định vị chính xác có thể giải quyết được mức độ bức xạ đã xác định mà không cần che phủ các bề mặt không liên quan. Đây là một tùy chọn bố trí cần đánh giá, không phải là thiết kế được xác thực cho mọi phương tiện. Việc che phủ vẫn phải tính đến hình học của nguồn thực tế và chuyển động khi vận hành.
Việc che phủ toàn bộ làm thay đổi sự trao đổi nhiệt trên một diện tích lớn hơn và cũng có thể hạn chế nhiệt thoát ra khỏi bình. Đừng cho rằng che phủ nhiều hơn luôn đồng nghĩa với nhiệt độ nhiên liệu thấp hơn. Duy trì thông gió, thoát nước và các chức năng bảo dưỡng, đồng thời xác minh mức độ che phủ được đề xuất so với mục tiêu nhiệt thực tế.
Ghi lại khoảng cách tối thiểu giữa ống xả và tấm chắn đã lắp đặt, không chỉ khoảng cách đến bình để trần. Bao gồm độ dày vật liệu, các đường nối, giá đỡ và khả năng bị uốn cong. Cho phép sự giãn nở của ống xả và chuyển động của bình cũng như các giá đỡ của nó trong các điều kiện vận hành được chỉ định của phương tiện.
Không có khoảng cách chung từ ống xả đến bình nhiên liệu nào có thể được phê duyệt chỉ từ mô tả trang tài liệu chung chung. Hãy sử dụng các yêu cầu của nhà sản xuất phương tiện và bình nhiên liệu cùng với việc lắp đặt đã được xác thực. Không thể giả định rằng một lớp chắn dày hơn sẽ bù đắp cho khoảng cách không đủ, đặc biệt là khi nó tạo ra sự tiếp xúc.
Khi một tấm chắn cách ly ban đầu tạo ra khoảng không khí cố ý, việc thay thế nó bằng một tấm thảm dán sẽ làm thay đổi cấu trúc đó. Hãy đánh giá đó là một thay thế thiết kế, không phải là thay thế vật liệu tương đương.
Hiển thị các đai giữ bình, đệm đỡ, kết nối nắp đổ và thông gió, đường nhiên liệu, hệ thống dây điện và các điểm tiếp cận trên bản vẽ che phủ. Không lắp đặt một lớp chưa được phê duyệt bên dưới đai giữ bình hoặc thay đổi cấu trúc hỗ trợ chỉ để giữ lại một tấm thảm dẻo. Tấm chắn không được cản trở cơ cấu giữ hoặc phân bố tải trọng của bình.
Giữ cho các đường thoát nước và khu vực kiểm tra luôn dễ tiếp cận. Xem xét nơi bụi bẩn, nước hoặc chất lỏng rò rỉ có thể tích tụ ở cạnh hoặc giữa các lớp. Việc tiếp xúc với chất lỏng đòi hỏi yêu cầu về tính tương thích của vật liệu; từ aluminized không xác định khả năng chống nhiên liệu hoặc mức độ phù hợp khi ngâm trong nhiên liệu.
Đối với các vị trí dưới gầm xe, hãy đánh giá khả năng chống văng, mài mòn và độ bền của mối nối. Tấm ép phản xạ mỏng không thể thay thế cho việc bảo vệ chống va đập. Hãy đưa bất kỳ bộ phận bảo vệ hoặc khung đỡ bổ sung nào vào đánh giá nhiệt thay vì coi đó là một phụ kiện không liên quan.
Xác định giới hạn chấp nhận và vị trí đo với kỹ sư phụ trách phương tiện hoặc hệ thống nhiên liệu. Phép đo thành bên ngoài, phép đo bề mặt tiếp xúc keo và phép đo nhiệt độ nhiên liệu giải trả lời cho các câu hỏi khác nhau. Sử dụng các phương pháp đo lường được phê duyệt; không sửa đổi bình để lắp đặt cảm biến như một phần của thử nghiệm vật liệu không chính thức.
Ghi lại loại nhiên liệu và mức nhiên liệu, điều kiện môi trường xung quanh, tải trọng xe, cấu hình ống xả và luồng không khí. Giữ cho các điều kiện này tương đương khi đánh giá các ứng viên. Bao gồm các giai đoạn chạy xe, tốc độ thấp và sau khi tắt máy có liên quan để quá trình đánh giá không kết thúc trước khi nhiệt độ đạt đỉnh chậm trễ.
So sánh tấm chắn được đề xuất với cụm tham chiếu đã được phê duyệt. Không tháo bỏ lớp chắn ban đầu được yêu cầu chỉ để tạo ra cơ sở thử nghiệm trên đường không được che chắn. Sau thời gian tiếp xúc đã thỏa thuận, hãy kiểm tra tấm ép, mối liên kết, các cạnh, giá đỡ và khoảng hở cũng như nhiệt độ đã ghi lại.
Báo cáo bất kỳ mức giảm nhiệt độ nào chỉ dành cho bố trí đã được kiểm tra. Tỷ lệ phản xạ không phải là mức giảm được đảm bảo đối với nhiệt độ nhiên liệu và một lớp chắn bên ngoài không nên được bán như một giải pháp chữa bách bệnh cho hiện tượng khóa hơi hoặc lỗi hệ thống nhiên liệu.
Gửi vật liệu làm bình và lớp hoàn thiện bên ngoài, sơ đồ lắp ráp hiển thị ống xả, vị trí tấm chắn dự kiến và không gian có sẵn. Thêm mục tiêu nhiệt độ ở mặt được bảo vệ, đề xuất lắp đặt, mức độ tiếp xúc môi trường và các tiêu chí phê duyệt bắt buộc. Xác định các giá trị vận hành chưa biết dưới dạng các hạng mục phát triển.
Một yêu cầu hữu ích có thể là: Chúng tôi cần một lớp chắn phản xạ giữa ống xả và bình nhiên liệu bằng nhựa. Việc dán trực tiếp vào bình chưa được phê duyệt. Vui lòng báo giá các vật liệu ứng viên cho bố trí tấm có giá đỡ đính kèm, với độ dày khả dụng, số lượng mẫu và mục tiêu nhiệt độ được hiển thị.
Ví dụ này phân biệt yêu cầu về vật liệu với việc phê duyệt phụ kiện gắn bình. Đối với các hình dạng lặp lại, BSTFLEX có thể xem xét các bộ phận chắn nhiệt cắt theo khuôn tùy chỉnh với các đường viền và lỗ mở được chỉ định. Cấu trúc vật liệu, chi tiết gia công và mẫu hoàn thiện được xác nhận cho dự án.
Đối với các tấm, các linh kiện đã qua gia công và lập kế hoạch sản xuất, hãy xem vật liệu chắn nhiệt và dịch vụ cung cấp OEM của chúng tôi. Vui lòng cung cấp riêng số lượng nguyên mẫu và sản xuất để báo giá phù hợp với định dạng cung cấp dự kiến.
Chỉ khi nhà sản xuất bình cho phép gắn và phần đế được xác thực cho chính xác bề mặt bên ngoài và điều kiện sử dụng. Thông số kỹ thuật keo chịu nhiệt độ cao chung chung không xác định được tính tương thích với polyetylen hoặc loại polyme bình khác.
Không phải tự động bọc. Hãy xác định đường dẫn nhiệt bên ngoài và so sánh việc che chắn cục bộ với bất kỳ đề xuất che phủ diện rộng nào. Việc bọc toàn bộ làm thay đổi quá trình trao đổi nhiệt và có thể cản trở dịch vụ bảo dưỡng hoặc thoát nước. Phê duyệt bố trí dựa trên các yêu cầu thực tế về nhiệt độ bình và nhiên liệu.
Không được coi là tương đương đương nhiên. Tấm chắn ban đầu có thể dựa vào độ cứng, khoảng cách và cấu trúc lắp đặt của nó. Bất kỳ sự thay thế nào cũng cần được phê duyệt cho toàn bộ thiết kế nhiệt và cơ học, chứ không chỉ riêng vật liệu dạng tấm.
Nó có thể giải quyết lượng nhiệt bên ngoài được xác định truyền vào, nhưng không phải là biện pháp khắc phục được đảm bảo. Nhiệt độ nhiên liệu, áp suất, các đặc tính của nhiên liệu và nhiệt ở các bộ phận khác trong mạch phải được đánh giá. Chẩn đoán hệ thống trước khi chọn tấm chắn bình nhiên liệu làm giải pháp.
Gửi bản thiết kế tấm chắn nhiệt bình nhiên liệu của bạn cho BSTFLEX cùng với bề mặt bình chứa, điều kiện vận hành và số lượng yêu cầu. Sau đó, báo giá có thể đề xuất phương án cấu tạo vật liệu phù hợp thay vì một yêu cầu cách nhiệt chịu nhiệt độ cao chưa rõ ràng.
