Vật liệu nhiệt chỉ là một phần của hệ thống bảo vệ nhiệt cho bó dây điện ô tô. Ống bọc cũng phải thực tế để lắp đặt xung quanh bó dây thực tế.
Một ống bọc hình ống đơn giản có thể là lý tưởng khi bó dây vẫn đang được lắp ráp, nhưng nó có thể trở nên khó khăn hoặc không thể lắp đặt sau khi các đầu nối lớn, điểm nhánh, kẹp và đầu cực đã được lắp vào. Trong những tình huống đó, một ống bọc bảo vệ nhiệt dạng quấn, cấu trúc móc và vòng, khóa bấm hoặc ống bọc tự đóng có thể cung cấp một giải pháp thiết thực hơn.
Do đó, việc lựa chọn giữa thiết kế dạng trượt và dạng quấn phụ thuộc vào trình tự lắp ráp bó dây, hình dạng đầu nối, yêu cầu dịch vụ, khối lượng sản xuất và môi trường nhiệt.
BSTFLEX sản xuất nhiều ống bọc bảo vệ nhiệt tráng nhôm cho bó dây điện, ống dẫn, cáp và đường ống dẫn chất lỏng ô tô, bao gồm cả các cấu trúc dạng ống và có thể tháo rời.

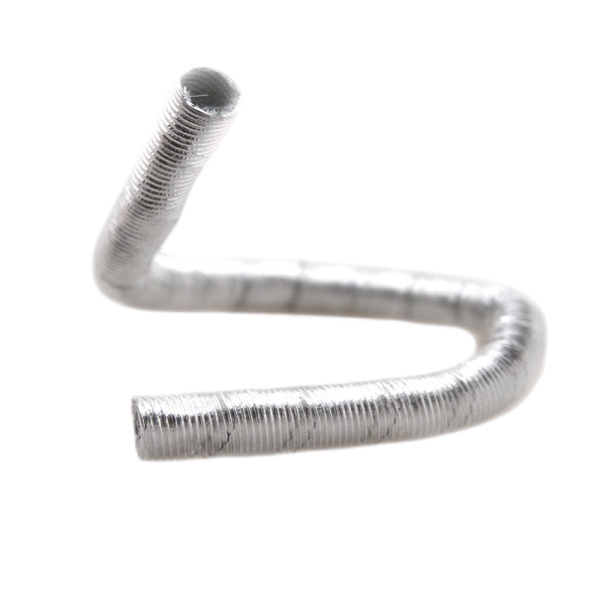

Ống bọc bảo vệ nhiệt dạng trượt là một ống hình trụ liên tục được lắp đặt bằng cách luồn bó dây điện, cáp hoặc ống dẫn qua bên trong ống bọc.
Cấu trúc này thường là lựa chọn đơn giản nhất khi ống bọc bảo vệ có thể được lắp đặt trước khi bó dây được lắp ráp hoàn chỉnh.
Các thiết kế dạng trượt điển hình bao gồm:
Các thiết kế dạng trượt thường cung cấp độ che phủ liên tục xung quanh thành phần được bảo vệ mà không có đường nối mở hoặc hệ thống đóng bên ngoài.
Ống bọc dạng trượt thường được ưu tiên khi trình tự sản xuất bó dây cho phép lắp đặt nó trước khi các đầu nối hoặc đầu cực lớn được lắp vào.
Các điều kiện điển hình bao gồm:
Đối với sản xuất khối lượng lớn, cấu trúc hình trụ cũng có thể đơn giản hóa danh mục vật liệu vì không có thêm dải móc và vòng, khóa bấm hoặc khóa chồng lên nhau.
Một ống bọc hình trụ bao quanh bó dây một cách liên tục. Không có đường nối mở nào cần phải hướng ra xa nguồn nhiệt.
Không có khóa móc và vòng hoặc các cạnh chồng lên nhau, ống bọc dạng trượt thường có thể duy trì cấu hình hoàn thiện tương đối nhỏ gọn.
Việc thiếu hệ thống đóng có thể làm giảm số lượng thành phần và các tính năng lắp ráp trong bộ phận hoàn thiện.
Khi việc bảo vệ nhiệt được lên kế hoạch ngay từ đầu thiết kế bó dây, một ống bọc hình trụ có thể được tích hợp vào trình tự lắp ráp thông thường.
Hạn chế lớn nhất là việc lắp đặt.
Nếu bộ dây điện đã có sẵn các đầu nối, đầu cực đúc, kẹp gắn hoặc các điểm phân nhánh lớn, các thành phần này có thể không luồn qua được ống bọc.
Ống bọc dạng ống cũng có thể gây bất tiện khi phần cần bảo vệ nằm ở giữa bộ dây hiện có và không thể tháo rời bộ dây đó.
Trong những trường hợp này, việc tăng đường kính ống bọc đủ để luồn qua các đầu nối có thể tạo ra độ lỏng lẻo quá mức xung quanh bó cáp thông thường.

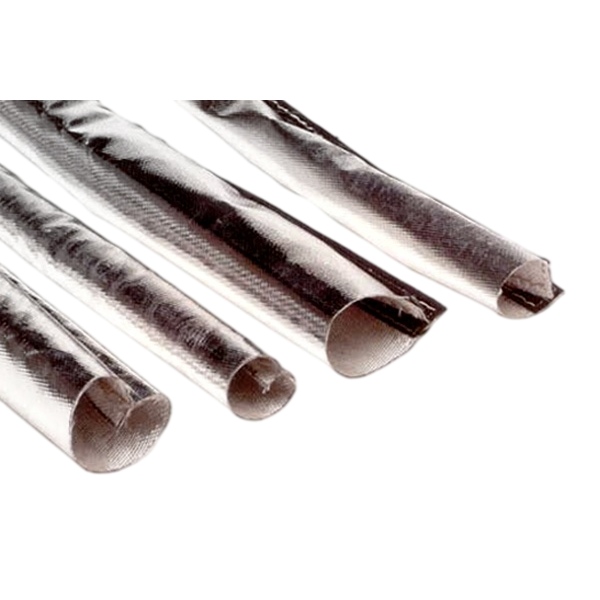

Ống bọc dạng quấn được lắp đặt bằng cách mở ống, đặt nó xung quanh bộ dây điện hoặc ống dẫn, sau đó đóng lại dọc theo đường nối dọc.
Điều này cho phép tấm chắn nhiệt được lắp vào một thành phần đã được lắp ráp mà không cần phải luồn các đầu nối qua ống.
Các cấu trúc dạng quấn có thể sử dụng:
Những thiết kế này đặc biệt hữu ích cho công việc cải tạo, các bộ dây điện đã hoàn thiện và các cụm lắp ráp xe cần bảo dưỡng trong tương lai.
Nên cân nhắc thiết kế dạng quấn khi:
Đối với các ứng dụng này, ống bọc có thể tháo rời có thể đơn giản hóa đáng kể việc lắp đặt so với việc tháo rời hệ thống điện.

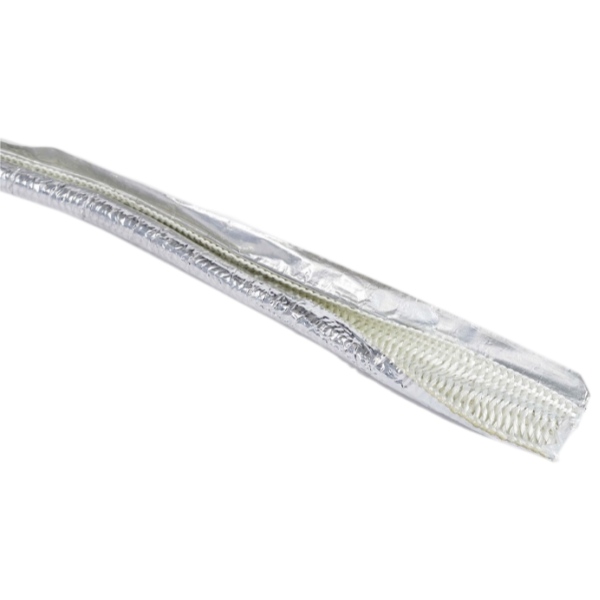

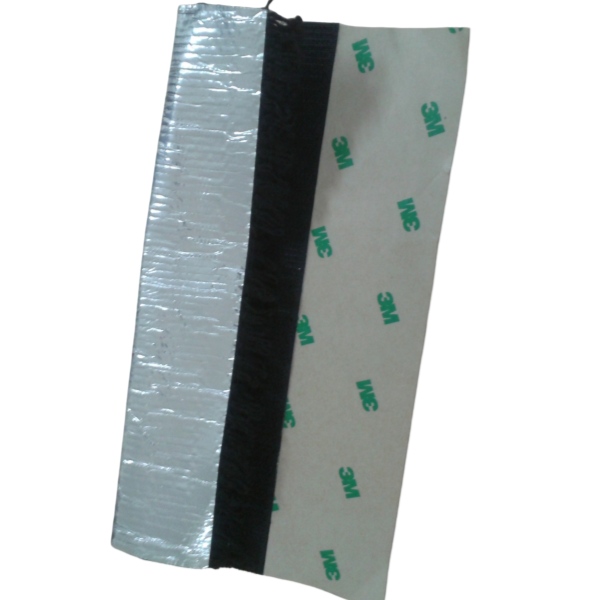

Ống bọc khóa dán là một trong những thiết kế bảo vệ nhiệt có thể tháo rời phổ biến nhất.
Ống bọc mở dọc theo chiều dài, quấn quanh bộ dây điện và được cố định bằng khóa dán chịu nhiệt cao.
Loại cấu trúc này hữu ích khi:
BSTFLEX cung cấp Ống bọc nhôm Heat Shroud với khóa dán (hook-and-loop) cho các ứng dụng dây điện, cáp và ống dẫn tiếp xúc với nhiệt bức xạ.
Khuy bấm cung cấp một khóa cơ khí xác định có thể hữu ích trong các lần lắp đặt OEM có thể lặp lại.
So với đường nối khóa dán, khuy bấm tạo ra các điểm đóng cố định dọc theo ống bọc.
Loại thiết kế này có thể phù hợp khi:
Khoảng cách và số lượng nút bấm phải phù hợp với chiều dài, đường kính và độ ổn định đường may cần thiết của ống bọc.
Ống bọc tự đóng sử dụng các cạnh chồng lên nhau hoặc cấu trúc được định hình sẵn để tự động đóng lại xung quanh bó dây sau khi lắp đặt.
Người lắp đặt mở ống bọc, đặt bó cáp vào bên trong và để ống bọc tự bao quanh linh kiện.
Điều này có thể giảm bớt các bước lắp đặt vì không cần phải cố định thêm dải khóa dán hoặc các nút bấm riêng lẻ.
Thiết kế tự đóng có thể phù hợp cho:
| Yếu tố thiết kế | Ống bọc dạng trượt | Ống bọc dạng quấn |
|---|---|---|
| Thời điểm lắp đặt | Tốt nhất là trước khi lắp đầu nối | Có thể lắp đặt sau khi lắp ráp bó dây |
| Đầu nối lớn | Có thể gây cản trở việc lắp đặt | Thường không phải là vấn đề |
| Sử dụng để cải tạo | Hạn chế | Rất phù hợp |
| Độ bao phủ liên tục | Có | Bao gồm phần đóng theo chiều dọc |
| Đường kính ngoài | Thường nhỏ gọn hơn | Có thể lớn hơn tại vị trí đóng |
| Tiếp cận bảo trì | Thườngyêu cầu tháo ống bọc từ đầu | Thường có thể mở tại chỗ |
| Tốc độ lắp ráp | Nhanh nếu được tích hợp vào quá trình sản xuất bó dây | Nhanh đối với các bó dây đã hoàn thiện |
| Các thành phần đóng | Thông thường là không có | Khóa dán, nút bấm hoặc cấu trúc tự đóng |
| Hình học dây đai phức tạp | Khó khăn hơn | Dễ thích nghi hơn |
Có, thiết kế đóng có thể ảnh hưởng đến hệ thống bảo vệ nhiệt tổng thể.
Một ống bọc hình ống cung cấp độ che phủ chu vi không bị gián đoạn, trong khi cấu trúc quấn quanh bao gồm một đường nối dọc. Do đó, vị trí đường nối nên được xem xét tương đối với nguồn nhiệt.
Nếu có thể, phần đóng không nên tạo ra khe hở không cần thiết đối diện trực tiếp với nguồn nhiệt bức xạ cao nhất.
Chiều rộng chồng lấp, độ ổn định của phần đóng và độ vừa vặn của ống bọc đều có thể ảnh hưởng đến mức độ duy trì vị trí của lớp bảo vệ xung quanh dây đai.
Đối với ống bọc phản quang nhôm hóa, bề mặt phản quang nên được để lộ ra phía nguồn nhiệt bức xạ bên ngoài.
Việc lắp đặt nên tránh:
Vị trí lắp đặt chính xác có thể quan trọng như thông số kỹ thuật của vật liệu.
Bảo vệ nhiệt phản quang hoạt động khác với cách nhiệt dày.
Bề mặt nhôm hóa đặc biệt hữu ích để giảm nhiệt bức xạ. Khi việc lắp đặt cho phép, việc duy trì khoảng cách giữa nguồn nhiệt, ống bọc và dây đai được bảo vệ có thể cải thiện hệ thống nhiệt tổng thể.
Nếu ống bọc được ép trực tiếp vào một bộ phận rất nóng, nhiệt dẫn trở nên quan trọng hơn và ứng dụng có thể yêu cầu một hệ thống cách nhiệt khác hoặc bổ sung.
Cả ống bọc dạng trượt và dạng quấn đều cần có dung sai kích thước phù hợp.
Thông số kỹ thuật nên xem xét:
Ống bọc quá chật có thể hạn chế chuyển động của dây đai và gây khó khăn cho việc lắp ráp.
Ống bọc quá lỏng có thể bị dịch chuyển, gây cản trở các bộ phận gần đó hoặc làm lộ một phần dây điện ra nhiệt.
Hình học đầu nối là một trong những cách nhanh nhất để xác định xem cấu trúc dạng trượt có thực tế hay không.
Ví dụ, một dây đai có thể có đường kính bó bình thường là 18 mm nhưng thân đầu nối đo được 45 mm. Một ống bọc hình ống có kích thước vừa với dây đai 18 mm không thể trượt qua đầu nối, trong khi ống bọc có kích thước cho đầu nối có thể bị quá khổ không cần thiết dọc theo phần còn lại của dây đai.
Trong trường hợp này, cấu trúc dạng quấn thường mang lại độ vừa vặn được kiểm soát tốt hơn.
Bộ dây điện thường chia thành hai hoặc nhiều nhánh.
Một ống bọc hình trụ tiêu chuẩn có thể bảo vệ thân chính, nhưng điểm phân nhánh có thể yêu cầu:
Đối với hình học ba chiều phức tạp, một ống bọc thông thường có thể không còn là giải pháp hiệu quả nhất.
BSTFLEX cũng có thể sản xuất tấm chắn nhiệt ô tô bằng sợi thủy tinh tráng nhôm có hình dạng tùy chỉnh cho các hình dạng bộ dây và linh kiện không đều.
Ống bọc tốt nhất cho thử nghiệm nguyên mẫu không phải lúc nào cũng là thiết kế tốt nhất cho dây chuyền lắp ráp ô tô.
Đối với các chương trình sản xuất, các kỹ sư cũng nên đánh giá:
Một cấu trúc ống bọc phức tạp hơn một chút có thể giảm tổng thời gian lắp ráp nếu nó cho phép lắp đặt sau khi bộ dây đã hoàn thiện.
Bảo vệ nhiệt cải tiến đặt ra một vấn đề khác so với sản xuất bộ dây OEM.
Chiếc xe đã được lắp ráp và bộ dây cần bảo vệ có thể khó ngắt kết nối nếu không tháo nhiều linh kiện.
Vì lý do này, các ứng dụng cải tiến thường ưu tiên:
Khả năng lắp đặt ống bọc nhiệt mà không cần ngắt kết nối dây điện, cáp hoặc ống dẫn có thể giảm đáng kể công sức bảo dưỡng.
| Ứng dụng | Điểm bắt đầu được khuyến nghịĐiểm bắt đầu được khuyến nghị |
|---|---|
| Bộ dây điện mới trước khi lắp đầu nối | Ống bọc nhiệt dạng trượt |
| Bộ dây hoàn thiện với các đầu nối lớn | Ống bọc quấn quanh |
| Bộ dây yêu cầu kiểm tra định kỳ | Ống bọc khóa dán |
| Lắp ráp OEM yêu cầu đóng cơ học xác định | Ống bọc khóa bấm |
| Lắp đặt nhanh xung quanh các bó cáp | Ống bọc tự đóng |
| Hình dạng nhánh hoặc đầu nối không đều | Tấm chắn nhiệt hình dạng tùy chỉnh |
| Nhiệt bức xạ cao gần ống xả | Cấu trúc phản xạ nhôm hóa |
Bộ dây truyền động là một ví dụ điển hình cho thấy lý do tại sao thiết kế lắp đặt lại quan trọng.
Nếu ống bảo vệ được lắp đặt trong quá trình sản xuất bộ dây trước khi tất cả các đầu nối được lắp vào, cấu trúc dạng ống có thể sẽ thiết thực hơn.
Nếu lớp bảo vệ nhiệt được thêm vào sau khi bộ dây đã hoàn thiện, hình dạng đầu nối có thể yêu cầu một loại ống bọc có thể tháo rời.
Để biết thêm các cân nhắc kỹ thuật chi tiết, hãy xem Ống bọc bảo vệ nhiệt cho bộ dây truyền động: Thiết kế và yêu cầu nhiệt.
Cấu trúc lắp đặt không thay thế cho việc lựa chọn vật liệu phù hợp.
Cả ống bọc dạng trượt và ống bọc dạng quấn đều có thể được sản xuất từ các vật liệu chịu nhiệt khác nhau.
Tùy thuộc vào ứng dụng, các tùy chọn có thể bao gồm:
Đối với các ứng dụng chịu ảnh hưởng chủ yếu bởi nhiệt bức xạ từ ống xả, các cấu trúc nhôm hóa đặc biệt hữu ích vì bề mặt phản xạ bên ngoài giúp giảm năng lượng bức xạ truyền đến bộ dây.
Khi yêu cầu một ống bọc tháo rời tùy chỉnh, hãy cung cấp:
Ảnh chụp bộ dây điện đã lắp đặt đặc biệt hữu ích cho các ứng dụng cải tiến vì chúng cho thấy khoảng hở và các vật cản xung quanh linh kiện.
BSTFLEX sản xuất các linh kiện bảo vệ nhiệt dạng trượt, khâu, quấn, khóa dán, khóa bấm và tự đóng cho bộ dây điện, cáp, ống dẫn và đường ống chất lỏng ô tô.
Các ứng dụng bao gồm từ việc cung cấp ống bọc phản quang tiêu chuẩn đến các linh kiện OEM tùy chỉnh được phát triển dựa trên kích thước bộ dây, đầu nối, nhánh và yêu cầu lắp đặt cụ thể.
Để có cái nhìn tổng quan hơn về vật liệu và thiết kế bảo vệ nhiệt cho bộ dây điện ô tô, hãy xem Ống bọc bảo vệ nhiệt cho bộ dây điện ô tô: Vật liệu, Thiết kế và Ứng dụng.
Để biết các tùy chọn ống bọc phản quang, hãy xem danh mục Ống bọc bảo vệ nhiệt tráng nhôm.
Ống bọc dạng trượt là một ống liền mạch phải luồn qua bộ dây điện hoặc cáp. Ống bọc dạng quấn có thể mở dọc theo chiều dài và có thể lắp xung quanh linh kiện đã được lắp ráp sẵn.
Ống bọc dạng quấn, khóa dán, khóa bấm hoặc tự đóng thường thiết thực hơn khi các đầu nối đã được lắp đặt và không thể ngắt kết nối bộ dây.
Ống bọc dạng ống cung cấp độ che phủ liên tục mà không có đường đóng dọc, nhưng hiệu suất nhiệt thực tế phụ thuộc vào vật liệu, cấu tạo ống, độ vừa vặn, khe hở không khí, nhiệt độ nguồn nhiệt và cách lắp đặt. Không nên chỉ chọn loại ống bọc dựa trên phương pháp đóng.
Có. Các thiết kế dạng quấn đặc biệt hữu ích khi hệ thống dây điện, ống dẫn hoặc cáp cần bảo vệ nhiệt mà không cần ngắt kết nối cụm linh kiện hiện có.
Nó thường được sử dụng cho các bộ dây điện, cáp và ống dẫn đã hoàn thiện cần bảo vệ nhiệt có thể tháo rời hoặc cải tiến. Ống bọc có thể được mở ra, quấn quanh linh kiện và đóng lại dọc theo chiều dài của nó.
Ống bọc tự đóng mở ra để chứa bó dây và sau đó tự đóng lại xung quanh nó thông qua cấu trúc chồng lên nhau hoặc được định hình sẵn. Nó có thể giúp lắp đặt nhanh hơn mà không cần khóa dán riêng biệt.
Có. Đường kính ống, chiều rộng phẳng, chiều dài cắt, cấu tạo vật liệu, hệ thống đóng, các lớp cách nhiệt và các kích thước khác có thể được sản xuất theo thông số kỹ thuật của linh kiện và khách hàng.
Ở những nơi nhiệt bức xạ từ cổ góp xả là vấn đề chính, cấu tạo phản quang tráng nhôm thường là điểm khởi đầu phù hợp. Việc lựa chọn cuối cùng nên xem xét nhiệt độ nguồn nhiệt, khoảng hở, nhiệt độ yêu cầu của bộ dây và liệu có thể xảy ra tiếp xúc trực tiếp hay không.
