Cách lắp đặt vật liệu cách nhiệt ống xả giãn nở: Hướng dẫn quấn và kiểm tra khi làm nóng lần đầu

Việc lắp đặt vật liệu cách âm ống xả giãn nở bao gồm hai công việc riêng biệt: định vị lượng sợi được chỉ định trước khi bộ giảm thanh được đóng lại và xác nhận rằng vật liệu giãn nở đúng như dự kiến trong quá trình gia nhiệt ban đầu.Một tấm vật liệu vừa vặn quanh lõi chỉ mới vượt qua kiểm tra lắp ráp, chứ chưa phải là kiểm tra dịch vụ hoàn chỉnh.

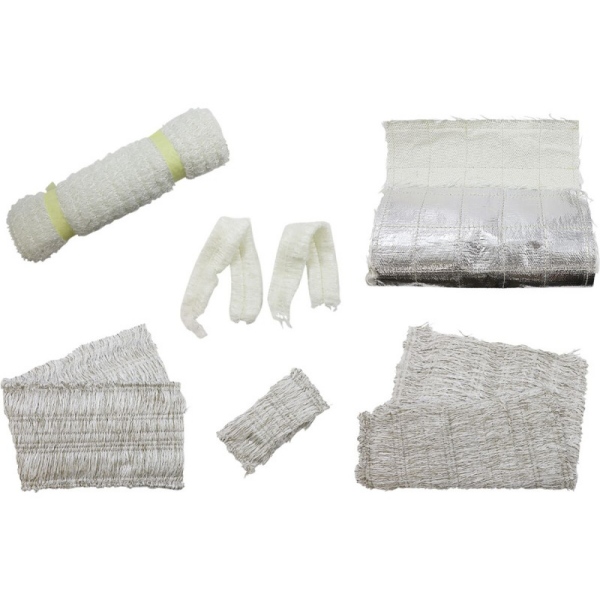

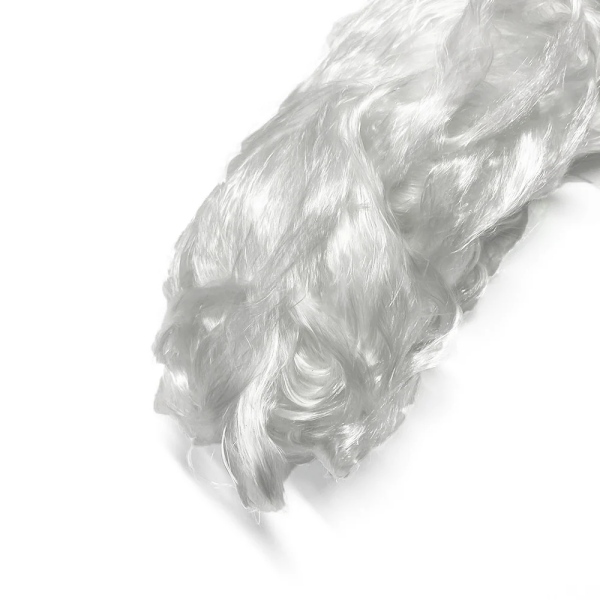

BSTFLEX Tấm vật liệu cách âm ống xả chứa sợi thủy tinh dạng sợi liên tục, được nén và tạo kết cấu, giữ bằng các đường khâu có điểm nóng chảy thấp. Dạng nén giúp hỗ trợ việc xử lý; các đường khâu cung cấp sự cố định tạm thời và sẽ giải phóng khi gặp nhiệt.

Hướng dẫn này cung cấp quy trình lập kế hoạch lắp đặt cho các bộ giảm thanh hấp thụ có thể đóng gói lại và các cụm lắp ráp OEM phù hợp. Sử dụng các hướng dẫn được cung cấp cho tấm vật liệu và hệ thống ống xả thực tế để xác định kích thước, số lượng vật liệu làm đầy, chi tiết buộc và điều kiện gia nhiệt. Đây không phải là quy trình để mở bộ giảm thanh đã được niêm phong hoặc thay đổi thiết kế bên trong của nó.

Chuẩn bị lõi trước khi cắt vật liệu cách âm mới

Thực hiện công việc trên ống xả nguội và ngăn chặn việc vô tình khởi động động cơ hoặc vận hành thiết bị. Trước khi tháo vật liệu làm đầy cũ, hãy ghi lại vị trí của lõi, các phụ kiện đầu cuối, lớp lót kim loại và các thành phần giữ. Hình ảnh rất hữu ích khi vật liệu cách âm che khuất một lớp cần phải lắp lại.

Kiểm tra cụm lắp ráp đã lộ ra xem có các mối nối lỏng lẻo, các bộ phận bị biến dạng, các lỗ thủng bị hỏng và các cạnh có thể làm vướng tấm vật liệu thay thế hay không. Giải quyết mọi hư hỏng bằng cách sử dụng hướng dẫn dịch vụ của nhà sản xuất ống xả. Không thay đổi các lỗ thủng hoặc tháo các bộ phận bên trong chỉ để làm cho vật liệu thay thế dễ lắp đặt hơn.

Xử lý sợi thủy tinh bằng găng tay, quần áo bảo hộ và kính bảo vệ phù hợp, đồng thời kiểm soát bụi theo bảng dữ liệu an toàn vật liệu thực tế và đánh giá tại nơi làm việc. Giữ các phần cắt bỏ trong thùng chứa thay vì làm rung lắc để sợi bay ra ngoài. Tuân thủ quy trình làm sạch và xử lý của địa điểm đối với vật liệu cách âm đã qua sử dụng, vì chúng có thể chứa các cặn bẩn từ quá trình vận hành.

Để nguyên các đường khâu giải phóng nhiệt tại chỗ

Một câu hỏi thường gặp trong việc lắp đặt vật liệu cách âm ống xả giãn nở là liệu sợi chỉ nhìn thấy được có nên được loại bỏ trước hay không. Đối với cấu trúc nén, được khâu như mô tả ở đây, không được tháo chỉ ra như một bước chuẩn bị trừ khi hướng dẫn của nhà cung cấp yêu cầu cụ thể như vậy.

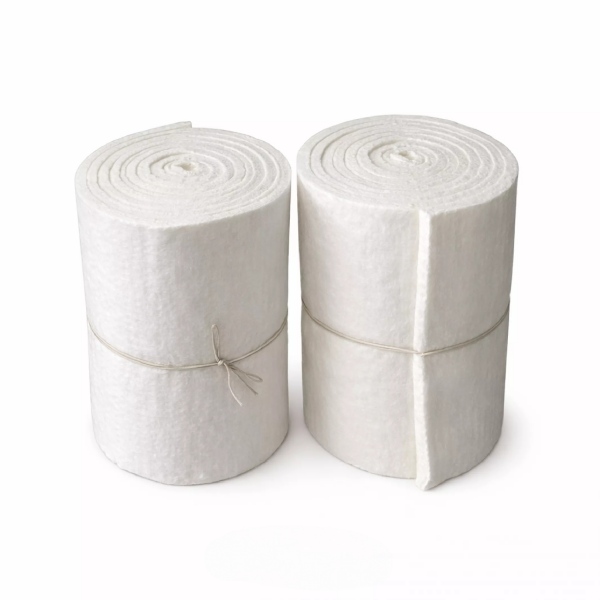

Phân biệt dây buộc đóng gói với các đường khâu tích hợp. Bao bì có thể cần được loại bỏ, trong khi các đường khâu là một phần của cấu trúc tấm vật liệu được cung cấp. Khi vai trò của chúng không rõ ràng, hãy làm rõ điều đó trước khi cắt hoặc quấn.

Ngoài ra, tránh thêm các đường khâu thay thế bằng loại chỉ không được chỉ định. Việc khâu lại một mảnh bị hỏng có thể làm thay đổi sự cố định đang được đánh giá. Hãy để riêng vật liệu bị hỏng và thống nhất cách xử lý với nhà cung cấp thay vì tạo ra một biến thể không được ghi lại trên dây chuyền lắp ráp.

Cơ chế cơ bản được giải thích trong cách các tấm sợi thủy tinh giải phóng nhiệt làm đầy bộ giảm thanh. Việc lắp đặt phải bảo toàn hành vi dự kiến đó, không được làm mất tác dụng trước khi lắp ráp.

Trải tấm vật liệu ra trước khi quấn

Đánh dấu phạm vi bao phủ theo trục và kích thước xung quanh lõi trên sơ đồ cắt. Trong cách quấn thông thường, chiều rộng tấm vật liệu tuân theo chiều dài hiệu dụng của bộ giảm thanh. Xác nhận hướng đó cho cấu trúc được cung cấp thay vì giả định rằng mảnh vật liệu có thể được xoay mà không cần xem xét.

Cắt bằng các dụng cụ phù hợp theo mẫu đã thống nhất. Tránh kéo vật liệu ra để tách một mảnh hoặc kéo căng nó để chạm tới phụ kiện đầu cuối. Kiểm tra các cạnh cắt và các đường khâu còn lại trước khi chuyển mảnh vật liệu đến trạm lắp ráp.

Xác minh lượng vật liệu được chỉ định sau khi cắt. Sử dụng cơ sở trọng lượng đã thống nhất, phân biệt sợi thủy tinh khô với tấm vật liệu đã khâu hoàn chỉnh. Giữ các phần cắt bỏ riêng biệt để trọng lượng của chúng không bị tính là vật liệu đã lắp đặt.

Đối với các tính toán về kích thước và số lượng, hãy sử dụng hướng dẫn định cỡ và trọng lượng làm đầy của tấm vật liệu cách âm ống xả giãn nở. Khi mảnh vật liệu đã cắt được phê duyệt, việc lắp đặt phải tái tạo bố cục đó thay vì tính toán lại lượng vật liệu theo cảm tính.

Vật liệu cách âm ống xả giãn nở nên được quấn chặt đến mức nào?

Sử dụng số lượng sợi và bố cục quấn được chỉ định, không phải quy tắc "chặt nhất có thể". Hãy nhắm đến một cụm lắp ráp đồng đều, được hỗ trợ tốt, có thể chèn vào và đóng lại mà không làm thay đổi lượng vật liệu đã thống nhất hoặc làm hỏng tấm vật liệu.

Hỗ trợ lõi trong khi định vị vật liệu. Làm việc dọc theo chiều dài được đóng gói để tấm vật liệu vẫn thẳng hàng thay vì kéo một đầu chặt hơn để sửa đầu kia. Kiểm tra đường nối hoặc phần chồng lên dọc theo toàn bộ chiều dài của nó, không chỉ ở đầu mà người vận hành có thể nhìn thấy.

Tránh xoắn tấm vật liệu thành dây thừng hoặc thắt chặt nó thành các dải hẹp. Ngược lại, không được loại bỏ sợi để tạo khoảng hở tùy ý với giả định rằng sự giãn nở sẽ thay thế lượng thiếu hụt. Bố cục ban đầu và yêu cầu làm đầy cuối cùng thuộc về cùng một thông số kỹ thuật lắp đặt.

Đối với lõi lệch tâm hoặc vỏ có hình dạng đặc biệt, hãy tuân theo bố cục cho từng vùng đóng gói. Không tập trung toàn bộ tấm vật liệu vào phía dễ tiếp cận nhất và giả định rằng nhiệt sẽ phân phối lại nó qua mọi hạn chế bên trong.

Băng dính, dây buộc và lưới giữ có các công việc khác nhau

Một thiết bị hỗ trợ xử lý tạm thời giữ cụm lắp ráp trong quá trình chèn. Một thành phần giữ cố định vẫn nằm trong bộ giảm thanh. Không nên chọn bất kỳ thứ gì chỉ vì vật liệu đó có sẵn tại bàn làm việc.

Khi băng dính, dây buộc hoặc chất kết dính được chỉ định, hãy xác định loại, vị trí, số lượng của chúng và liệu chúng có được loại bỏ, giải phóng hay giữ lại hay không. Không thay thế chất kết dính chịu nhiệt độ cao vĩnh viễn cho sự cố định tạm thời mà không xem xét cấu trúc kết quả.

Nguyên tắc tương tự áp dụng cho lớp kim loại phía lõi hoặc lưới đóng gói. Giữ nguyên cách sắp xếp theo bản vẽ ống xả trừ khi cụm lắp ráp sửa đổi đã được xác nhận. Việc chọn một tấm vật liệu giãn nở không tự động cho phép loại bỏ một lớp khác.

Đối với hướng dẫn sản xuất, một bức ảnh được đánh dấu hiển thị từng sự cố định được phép sẽ hữu ích hơn một ghi chú chung là "cố định vật liệu cách âm". Nó cũng cung cấp cho các bộ phận thay thế sắp tới và đào tạo người vận hành một tài liệu tham khảo chung.

Kiểm tra cụm lắp ráp nguội trước khi đóng bộ giảm thanh

Thử nghiệm lõi đã đóng gói qua lộ trình chèn thực tế. Theo dõi xem cạnh dẫn đầu có bị vướng, tấm vật liệu có bị trượt dọc theo ống hoặc phần chồng lên có bị gập lại hay không. Ghi lại nơi xảy ra lực cản thay vì sử dụng các chốt cuối cùng để ép đóng một vấn đề lắp ráp không rõ nguyên nhân.

Nếu cụm lắp ráp không vừa, hãy so sánh kích thước lõi và lớp lót, hướng tấm vật liệu, phần chồng lên và lượng vật liệu được chỉ định. Sửa chữa nguyên nhân. Việc cắt tỉa ngẫu nhiên có thể làm cho vỏ đóng lại được nhưng lại tạo ra một thông số kỹ thuật đóng gói khác.

Hoàn tất việc siết chặt và làm kín theo hướng dẫn của nhà sản xuất ống xả. Bảo quản mọi thành phần chống tia lửa hoặc liên quan đến khí thải theo yêu cầu; vật liệu đóng gói và bộ phận giữ vật liệu đóng gói không phải là vật thay thế cho chúng.

Lập kế hoạch cho chu kỳ gia nhiệt đầu tiên trước khi khởi động động cơ

Vật liệu đóng gói bộ giảm thanh tự giãn nở không đi kèm với thời gian chạy không tải hoặc cài đặt tốc độ động cơ phổ quát.Thiết lập quy trình điều hòa cho vật liệu và bộ giảm thanh cụ thể trước khi thử nghiệm, bao gồm vị trí đo liên quan, điều kiện tiếp xúc và các phương án làm mát.

Nhiệt độ cần thiết để giải phóng bộ phận cố định là một thông số kỹ thuật riêng biệt so với giới hạn dịch vụ liên tục của sợi. Không sử dụng quảng cáo về nhiệt độ tối đa làm mục tiêu gia nhiệt. Tương tự, nhiệt độ vỏ ngoài không thể xác định lịch sử nhiệt của mọi phần vật liệu nạp.

Chỉ gia nhiệt cụm lắp ráp hoàn chỉnh theo phương pháp quy định. Không sử dụng đèn khò trên tấm vật liệu rời hoặc tự ý thực hiện bước đốt cháy tại bàn làm việc. Tuân thủ quy trình kiểm tra nóng của cơ sở, cung cấp hệ thống hút khí thải hiệu quả và giữ nhân sự tránh xa các bề mặt nóng và thiết bị đang di chuyển.

Sự thay đổi về mùi, khói có thể nhìn thấy hoặc âm thanh ống xả khác biệt không phải là tiêu chí đạt để xuất xưởng. Xử lý các hành vi bất thường theo quy trình kiểm tra và điều tra thay vì cho rằng đó là bình thường vì vật liệu đóng gói còn mới.

Giữ việc xác minh xuất xưởng tách biệt với các kiểm tra lắp ráp định kỳ

Trong quá trình phát triển, hãy xác định cách thức kiểm tra vật liệu nạp sau khi xuất xưởng. Một mẫu kiểm tra được chỉ định có thể được mở sau khi làm mát an toàn, hoặc một phương pháp đã thỏa thuận khác có thể được sử dụng để đánh giá các vùng quan tâm. Hãy lập kế hoạch này trước khi thử nghiệm để việc quan sát không phụ thuộc vào việc kiểm tra ngẫu hứng.

So sánh vùng đối diện lõi, các đầu, các phần chồng lấp và bất kỳ túi rộng nào với sự phân bổ dự kiến. Ghi lại các khu vực bị hạn chế và các khoảng trống tồn tại dai dẳng. Một lỗ mở trông có vẻ đầy ở một đầu không phải là bằng chứng cho thấy toàn bộ buồng có độ bao phủ theo yêu cầu.

Đối với sản xuất lặp lại, hãy thống nhất các kiểm soát nào phải được ghi lại cho từng bộ phận hoặc lô hàng và các kiểm tra nào thuộc về kế hoạch xác nhận hoặc lấy mẫu. Điều này có thể bao gồm nhận dạng vật liệu, trọng lượng mảnh cắt, xác nhận bố trí và hồ sơ điều hòa đã xác định. Đừng cho rằng mọi bộ giảm thanh hoàn thiện đều phải được mở ra để kiểm tra.

Đánh giá hiệu suất âm thanh và khả năng giữ lại bằng các thử nghiệm đã thỏa thuận của chương trình. Việc lắp đặt thành công là cần thiết, nhưng tự nó không xác định được mức giảm tiếng ồn, khoảng thời gian bảo dưỡng hoặc kết quả quy định cụ thể nào.

Biến một lần thử nghiệm thành công thành hướng dẫn vận hành

Đối với việc lắp đặt tấm vật liệu đóng gói ống xả có thể lặp lại, hãy chuẩn bị một hướng dẫn ngắn gọn liên quan đến vật liệu và bản sửa đổi bản vẽ. Bao gồm hướng cắt, cơ sở trọng lượng, vị trí bắt đầu, cách sắp xếp đường nối, các bộ phận cố định được phép và phương pháp đóng kín.

Hồ sơ ảnh thực tế cho thấy lõi đã chuẩn bị, thành phần đã bọc trước khi chèn và cụm lắp ráp nguội hoàn chỉnh. Thêm hồ sơ kiểm tra thử nghiệm một cách riêng biệt thay vì trình bày ảnh sản xuất làm bằng chứng cho sự phân bổ sau khi gia nhiệt.

Lưu ý bất kỳ xử lý đặc biệt nào đối với vỏ bậc thang, không gian đầu hoặc nhiều vùng đóng gói. Khi tấm vật liệu yêu cầu điều chỉnh lặp đi lặp lại tại trạm, hãy xem xét các kích thước được cung cấp hoặc quy trình lắp ráp trước khi chấp nhận việc điều chỉnh đó là công việc bình thường.

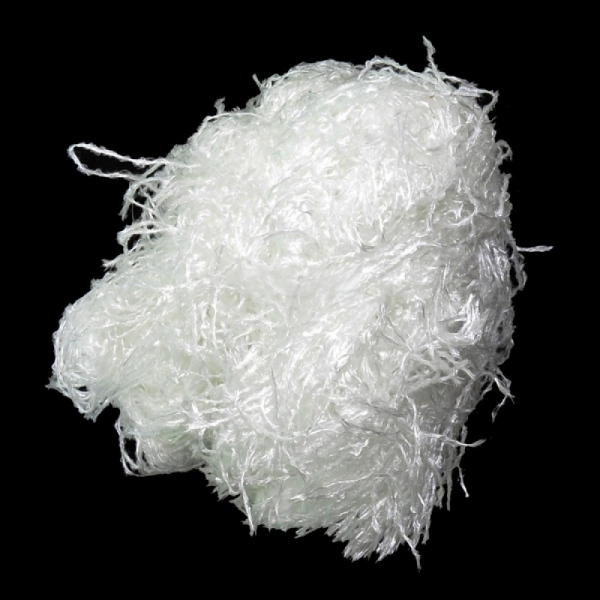

Các dự án vẫn đang lựa chọn giữa các định dạng vật liệu có thể sử dụng sự so sánh giữa quy trình sản xuất vật liệu đóng gói ống xả giãn nở và vật liệu nạp rời. Một phương pháp lắp đặt được xác định rõ ràng nên tuân theo quy trình đã chọn, không phải bù đắp cho một quy trình không phù hợp.

Các câu hỏi về lắp đặt

Tấm đệm giảm thanh giãn nở có thể được cắt sau khi đã quấn không?

Chỉ khi phương pháp cắt và số lượng cuối cùng được xác định cho cấu trúc đó. Đối với việc lắp ráp lặp đi lặp lại, kiểu cắt có kiểm soát sẽ tốt hơn là cắt tỉa không đo lường sau khi quấn. Kiểm tra lượng sợi còn lại và đường khâu bất cứ khi nào mảnh cuối cùng thay đổi.

Có thể sử dụng băng dính thông thường để lắp đặt bông tiêu âm không?

Đừng coi băng dính thông thường là phù hợp cho mọi trường hợp. Hãy sử dụng vật liệu hỗ trợ lắp ráp và vị trí đặt được chỉ định, hoặc yêu cầu làm rõ nếu không có quy định nào. Việc lựa chọn phải tính đến cả quá trình xử lý ban đầu và khả năng giải phóng dự kiến của vật liệu.

Có thể tái sử dụng tấm đệm đã được làm nóng trước đó sau khi mở bộ giảm thanh không?

Đừng cho rằng một tấm đã giải phóng có thể được xử lý như một thành phần nén mới. Hãy kiểm tra tình trạng của nó và hướng dẫn thay thế của nhà sản xuất ống xả. Thông số kỹ thuật lắp ráp sản xuất mới không nên được sử dụng để tự động phê duyệt vật liệu đã qua sử dụng.

Tôi nên ghi lại những gì nếu tấm đệm không lấp đầy buồng sau khi làm nóng?

Ghi lại thông tin nhận dạng vật liệu, số lượng đã lắp đặt, bố cục cắt, các phần hạn chế được thêm vào, điều kiện làm nóng và vị trí của khe hở. Những thông tin này giúp phân biệt các vấn đề có thể xảy ra về số lượng, vị trí hoặc khả năng giải phóng. Đừng tự chẩn đoán nguyên nhân chỉ dựa vào từ "giãn nở" trên bao bì.

Yêu cầu các tấm đệm phù hợp với cụm lắp ráp của bạn

Đối với yêu cầu về tấm đệm giảm thanh giãn nở, hãy gửi mặt cắt ngang của bộ giảm thanh, kích thước lõi và vỏ, chiều dài đóng gói hiệu dụng và phương pháp chèn dự kiến. Bao gồm thông số kỹ thuật vật liệu hiện có và trọng lượng làm đầy, số lượng mẫu và nhu cầu sản xuất dự kiến.

Khi việc lắp đặt là vấn đề, ảnh chụp thử nghiệm nguội và mô tả về vấn đề vướng, dịch chuyển hoặc đóng kín sẽ đặc biệt hữu ích. Hãy nêu rõ liệu bạn cần vật liệu để tự cắt hay muốn thảo luận về các thành phần đã cắt cho một cụm lắp ráp lặp lại.
