Tấm chắn nhiệt cách âm bằng nhôm: Lớp phủ lá kim loại, độ dày và kiểm soát tiếng ồn

Tấm chắn nhiệt cách âm bằng nhôm kết hợp lớp phủ lá nhôm với lớp cách nhiệt dạng sợi cho các ứng dụng cần cả khả năng bảo vệ nhiệt và kiểm soát tiếng ồn. Cấu trúc này có thể được sử dụng bên trong các tấm ốp xe, khoang động cơ và vỏ bọc công nghiệp, nhưng chỉ số chịu nhiệt và hiệu suất cách âm của nó phải được quy định riêng biệt. Bản thân một bề mặt phản xạ không xác định được mức độ hấp thụ hoặc chặn âm thanh của một cụm lắp ráp hoàn chỉnh.

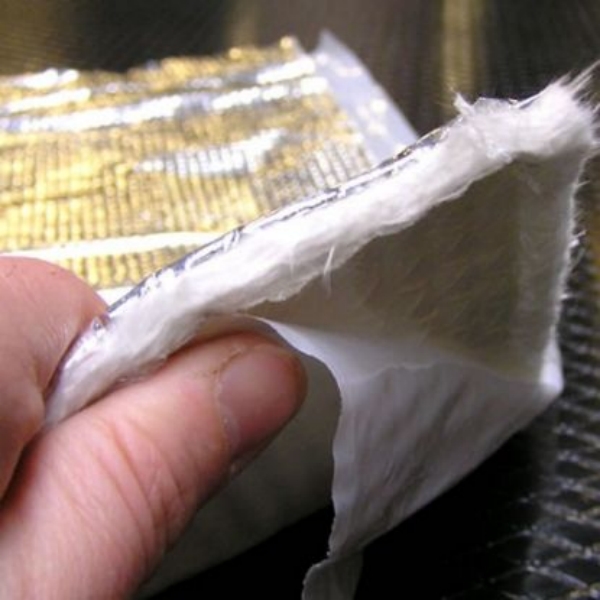

BSTFLEX Tấm chắn nhiệt cách âm bằng nhôm sử dụng thảm sợi thủy tinh E-glass dệt kim với lớp phủ lá nhôm được dập hoặc đục lỗ. Nó có thể được cung cấp dưới dạng tấm hoặc xem xét cho các hình dạng cắt theo khuôn tùy chỉnh. Đối với người mua, các lựa chọn quan trọng là cấu hình lớp phủ, độ dày thảm lắp đặt, cách thức gắn và hiệu suất yêu cầu tại vị trí được bảo vệ.

Đưa ra các tiêu chí chấp nhận riêng biệt cho nhiệt và tiếng ồn

Yêu cầu về cách nhiệt và cách âm là một điểm khởi đầu hữu ích, nhưng đó chưa phải là thông số kỹ thuật sản xuất. Hãy nêu nhiệt độ tối đa cho phép tại tấm nhận và xác định vấn đề tiếng ồn cần giải quyết. Bảo vệ nhiệt và xử lý cách âm có thể chiếm cùng một không gian trong khi thực hiện các chức năng khác nhau.

Một tấm chắn nhiệt cách âm dạng sợi không tự động tương đương với một tấm giảm rung chuyên dụng hoặc một rào cản âm thanh nặng. Hãy xác định xem vấn đề chính là tiếng ồn phản xạ, rung động tấm hay âm thanh thoát ra qua khe hở. Sự khác biệt đó quyết định liệu lớp lót được đề xuất có giải quyết được đường truyền thực tế hay không.

Lá nhôm dập hay đục lỗ?

Lớp phủ là một phần chức năng của vật liệu tấm chắn nhiệt cách âm, không chỉ là lớp hoàn thiện màu bạc. Nó ảnh hưởng đến bề mặt tiếp xúc và cách âm thanh tương tác với lớp sợi. Do đó, hai mẫu sử dụng cùng một loại thảm kim có thể yêu cầu phê duyệt riêng khi lớp phủ của chúng khác nhau.

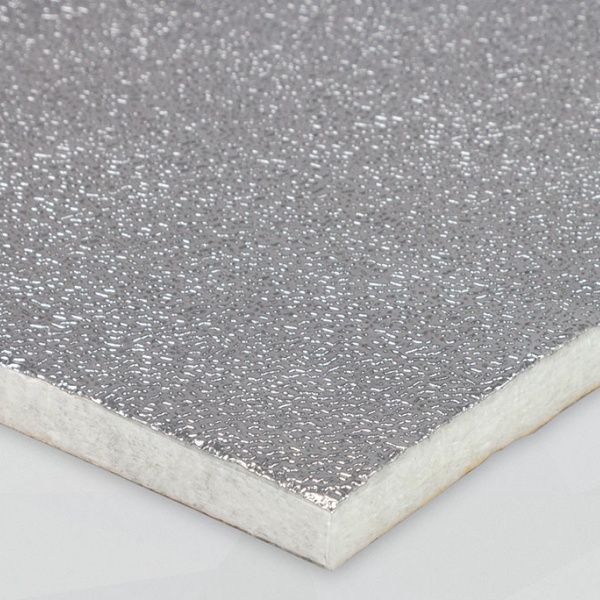

Lá nhôm dập: Chỉ định xem bề mặt có liên tục hay không

Dập mô tả một bề mặt được tạo hình; bản thân nó không chỉ định một kiểu lỗ hở. Hãy xác định xem lá nhôm được báo giá là liên tục hay đục lỗ, cùng với độ dày và hình học bề mặt của nó. Không nên cho rằng một lá nhôm có kết cấu là mở về mặt âm học chỉ vì nó có các vết lõm có thể nhìn thấy được.

Một lớp phủ liên tục làm thay đổi hành vi âm học của lớp thảm bên dưới. Không sử dụng dữ liệu hấp thụ cho sợi thủy tinh không được che phủ làm thông số kỹ thuật hiệu suất cho sản phẩm phủ lá nhôm. Đánh giá toàn bộ tấm laminate với mặt dự định tiếp xúc với trường âm thanh.

Lá nhôm đục lỗ: Xác định các lỗ hở và toàn bộ cấu trúc lớp

Các lỗ đục có thể cho phép âm thanh tương tác trực tiếp hơn với lớp sợi. Kết quả phụ thuộc vào hình học lỗ mở, diện tích mở, độ dày lá nhôm, thảm và cách sắp xếp lớp nền. Do đó, các tấm chắn nhiệt bằng nhôm đục lỗ nên được so sánh bằng cách sử dụng hiệu suất đo được theo tần số thay vì tuyên bố chung chung rằng càng nhiều lỗ càng tốt.

Chỉ định bất kỳ màng, chất kết dính hoặc lớp bảo vệ nào bên dưới lá nhôm. Một mặt ngoài đục lỗ không đảm bảo đường dẫn âm thanh mở qua phần còn lại của tấm laminate. Các lớp phủ bảo vệ và các lớp che phủ bổ sung nên được bao gồm trong mẫu thử nghiệm.

Việc đục lỗ cũng làm thay đổi bề mặt tiếp xúc. Xem xét các yêu cầu về chất lỏng bắn vào, bụi bẩn và vệ sinh cùng với hiệu suất cách âm. Đừng cho rằng phiên bản đục lỗ có khả năng chống chất lỏng hoặc phản ứng nhiệt giống như phiên bản có lớp phủ liên tục nếu không có dữ liệu hỗ trợ.

Chỉ định độ dày lắp đặt, không chỉ độ dày danh nghĩa

Cách âm sợi thủy tinh phụ thuộc vào cấu trúc, độ dày, cách lắp đặt và các tần số được xử lý. Độ dày chính xác là độ dày đáp ứng các yêu cầu của dự án trong không gian có sẵn, không chỉ đơn giản là vật liệu dày nhất có thể mua được.

Ghi lại cả độ dày được cung cấp và không gian có sẵn sau khi lắp ráp. Một tấm thảm bị nén bên dưới nắp hoặc vòng đệm lắp đặt không ở trong cùng điều kiện như một mẫu phòng thí nghiệm không bị nén. Bao gồm phương pháp đo độ dày đã thỏa thuận, độ nén cục bộ và bất kỳ khoang nền nào trong thông số kỹ thuật.

Yêu cầu khối lượng trên một đơn vị diện tích và, nếu có liên quan, mật độ của thảm cùng với độ dày. Không mật độ hay khối lượng đơn thuần nào xác định được hiệu suất cách âm. So sánh các cấu trúc ứng viên ở độ dày lắp đặt dự kiến và với cùng điều kiện lớp phủ và hỗ trợ.

Đặt lớp xử lý ở nơi nhiệt và âm thanh truyền đến

Đánh dấu nguồn nhiệt, nguồn tiếng ồn, tấm nhận và lớp lót được đề xuất trên cùng một bản vẽ lắp đặt. Điều này đặc biệt hữu ích khi các nguồn nhiệt và âm thanh ở các vị trí khác nhau. Bề mặt liên kết thuận tiện nhất không nhất thiết là bề mặt giải quyết được cả hai vấn đề.

Vỏ bọc thiết bị chạy bằng máy phát điện và động cơ

Đối với vỏ bọc có các bộ phận nóng và tiếng ồn phản xạ bên trong, hãy xác định các tấm tiếp xúc với nhiệt bức xạ và các bề mặt có sẵn để lót cách âm. Xác định phạm vi bao phủ của lớp lót mà không cản trở luồng không khí làm mát, các điểm kiểm tra hoặc quyền truy cập dịch vụ cần thiết.

Một bộ hấp thụ bên trong và một bức tường vỏ bọc thực hiện các công việc khác nhau. Tiếng ồn vẫn có thể thoát ra qua các khe hở không được xử lý hoặc các đường dẫn khác, vì vậy việc lót một tấm không nên được coi là giải pháp chống ồn vỏ bọc hoàn chỉnh. Đánh giá các đường dẫn đó như một phần của thiết kế thiết bị thay vì chặn thông gió để có kết quả kiểm tra yên tĩnh hơn.

Tủ máy nén và vỏ máy

Đối với tủ máy nén, hãy xác định xem âm thanh khó chịu có bị chi phối bởi phản xạ bên trong vỏ, tấm kim loại rung hay nguồn khác hay không. Một lớp lót cách âm có thể được đánh giá cho vấn đề đầu tiên, trong khi các vấn đề khác có thể cần xử lý riêng.

Bao gồm chu kỳ vận hành thực tế của tủ trong quá trình thử nghiệm. Một lớp vỏ có thể chấp nhận được trong quá trình chạy không tải ngắn có thể phải đối mặt với nhiệt độ và mức âm thanh khác nhau trong quá trình vận hành sản xuất. Giữ cho các phần có thể tháo rời dễ tiếp cận sau khi lớp lót được lắp vào.

Nắp động cơ xe và vách ngăn thiết bị

Đối với các tấm ốp xe và thiết bị di động, hãy xác định mặt hướng về phía nhiệt, khoảng hở cục bộ và mục tiêu âm học. Nếu nguồn tiếng ồn chính nằm sau một tấm ốp không thấm âm, không nên cho rằng lớp lót ở mặt đối diện sẽ hấp thụ âm thanh đó xuyên qua tấm ốp.

So sánh cấu trúc được đề xuất với các thảm cách nhiệt và vật liệu tấm chắn nhiệt phản xạ khi bảo vệ nhiệt là yêu cầu chính. Chỉ thêm yêu cầu về âm học khi việc lắp đặt và thử nghiệm hỗ trợ điều đó.

Xác nhận các chi tiết về gắn kết, nhiệt độ và cạnh

Xác định phương pháp giữ cố định cùng với đơn đặt hàng vật liệu. Đối với yêu cầu về tấm chắn nhiệt âm học tự dính, hãy xác nhận rằng cấu trúc được báo giá bao gồm lớp lót cần thiết, đồng thời xác định các điều kiện vận hành và ứng dụng của nó. Không nên suy luận về lớp lót dính từ mặt nhôm hoặc từ tên dòng sản phẩm.

Kiểm tra nhiệt độ tại mỗi bộ phận liên quan của cụm lắp ráp: mặt tiếp xúc, thảm, liên kết cán màng và keo gắn khi được sử dụng. Xếp hạng của mặt tiếp xúc hoặc sợi không phải là nhiệt độ cho phép của toàn bộ bộ phận đã liên kết. hướng dẫn lựa chọn tấm chắn nhiệt có lớp lót dính cung cấp một tài liệu tham khảo riêng cho các câu hỏi về liên kết.

Đối với việc giữ cố định cơ học, hãy xác định các nhịp được hỗ trợ, điểm cố định và phân bổ tải trọng cục bộ. Giữ thảm ở tình trạng lắp đặt đã được phê duyệt thay vì làm phẳng nó để vừa với không gian có sẵn. Chỉ định việc bao bọc và bảo vệ cạnh khi môi trường yêu cầu, và bao gồm các chi tiết này trong mẫu được đánh giá.

Yêu cầu dữ liệu âm học phù hợp với bộ phận

Yêu cầu báo cáo thử nghiệm xác định toàn bộ cấu trúc, không chỉ riêng thảm sợi thô. Báo cáo phải nêu rõ mặt nào đã được tiếp xúc, độ dày mẫu, lớp lót, điều kiện gắn kết và dải tần số. Một con số giảm tiếng ồn tiêu đề duy nhất là không đủ để so sánh các mẫu không tương đồng.

Đặc tính vật liệu. Tùy thuộc vào thông số kỹ thuật đã thỏa thuận, độ hấp thụ âm thanh tới bình thường có thể được đo bằng phương pháp ống trở kháng như ASTM E1050. Thử nghiệm hấp thụ trong phòng vang, chẳng hạn như ASTM C423, sử dụng cách sắp xếp đo lường khác. Kết quả từ các phương pháp khác nhau không nên được coi là các con số có thể thay thế cho nhau.

Hiệu suất lắp đặt. Đo lường xe hoặc thiết bị trong các điều kiện vận hành đã xác định. Ghi lại tải trọng hoặc tốc độ, vị trí micrô, điều kiện nền, cấu hình tấm ốp và bất kỳ thay đổi nào đối với hệ thống thông gió. Báo cáo thông tin tần số cần thiết để đánh giá vấn đề tiếng ồn ban đầu, cùng với bất kỳ mức độ tổng thể nào đã được thỏa thuận.

Hiệu suất nhiệt. Ghi lại nhiệt độ tại các vị trí tiếp nhận được chỉ định trong chu kỳ vận hành liên quan. Bao gồm thời gian tiếp xúc, vị trí nguồn, luồng không khí và khoảng hở. Phê duyệt kết quả này tách biệt với phép đo âm học.

Đây là các tùy chọn để xác định kế hoạch xác nhận, không phải là tuyên bố rằng mọi cấu trúc BSTFLEX đều đã có mọi báo cáo được liệt kê. Việc thử nghiệm bắt buộc và tính sẵn có của tài liệu được xác nhận cho từng dự án riêng lẻ.

Biến vật liệu đã phê duyệt thành một bộ phận có thể lặp lại

Khi một cấu trúc đã được chọn, hãy xác định đường viền, các phần cắt, các tính năng gắn kết và hướng mặt tiếp xúc trên bản vẽ được kiểm soát. Chỉ định nơi vật liệu có thể bị nén và nơi phải duy trì độ dày lắp đặt đầy đủ. Xác định các biến thể của xe hoặc thiết bị yêu cầu các hình dạng khác nhau.

BSTFLEX cung cấp các tấm chắn nhiệt âm học bằng nhôm và xem xét các yêu cầu về bộ phận cắt theo yêu cầu. Dịch vụ thảm phản xạ nhiệt cắt theo khuôn cung cấp một lộ trình liên quan để thảo luận về các đường viền và lỗ mở hoàn thiện. Các chi tiết về chuyển đổi tính khả thi và cạnh được xác nhận dựa trên vật liệu composite đã chọn.

Đối với nguồn cung lặp lại, hãy phê duyệt cấu trúc vật liệu, mẫu cắt và các yêu cầu lắp đặt cùng nhau. Bất kỳ thay đổi nào sau đó đối với lá kim loại, chất kết dính, tấm lót hoặc độ nén khi lắp đặt cần được xem xét dựa trên các tiêu chí nhiệt và âm thanh bị ảnh hưởng.

Các câu hỏi về tấm chắn nhiệt cách âm bằng nhôm

Tấm chắn nhiệt cách âm có giống với tấm giảm âm không?

Không nhất thiết. Hấp thụ âm thanh, cách âm và giảm rung là các chức năng khác nhau. Hãy so sánh cấu trúc và đặc tính đo lường thay vì chỉ dựa vào các thuật ngữ cách âm hoặc giảm âm trong mô tả sản phẩm.

Lá kim loại đục lỗ có phải luôn là lựa chọn tốt hơn không?

Không. Nó có thể cải thiện khả năng tiếp cận âm thanh đến lớp sợi phù hợp, nhưng cấu trúc hoàn chỉnh, dải tần số và môi trường mới là yếu tố quyết định lựa chọn. Hãy so sánh các mẫu hoàn thiện và tính đến các yêu cầu về nhiệt, độ nhiễm bẩn và độ bền.

Vật liệu sẽ giảm được bao nhiêu decibel?

Không có giá trị chung cho mọi lần lắp đặt. Kết quả phụ thuộc vào nguồn tiếng ồn, độ bao phủ, vỏ bọc, đường rò rỉ và vị trí tiếp nhận. Hãy thống nhất một bài kiểm tra cấp thiết bị thay vì chuyển đổi hệ số hấp thụ vật liệu thành mức giảm decibel được đảm bảo.

BSTFLEX có thể cung cấp các tấm chắn nhiệt cách âm tùy chỉnh không?

Có. Các yêu cầu về tấm và cắt khuôn có thể được xem xét bằng cách sử dụng cấu trúc và bản vẽ đề xuất. Hãy gửi các mục tiêu về nhiệt và âm thanh cùng với kích thước để việc lựa chọn vật liệu và phê duyệt mẫu đáp ứng được ứng dụng hoàn thiện.
