Quản lý nhiệt của hệ thống ống xả không còn chỉ giới hạn ở việc ngăn ống nóng tiếp xúc với các bộ phận lân cận. Các nền tảng xe hiện đại bố trí cổ góp ống xả, bộ tăng áp, bộ chuyển đổi xúc tác, cảm biến, hệ thống dây điện, hệ thống nhiên liệu và mô-đun điện tử trong những không gian ngày càng nhỏ gọn. Kết quả là một môi trường nhiệt khắc nghiệt, trong đó việc lựa chọn vật liệu tấm chắn nhiệt ô tô có thể ảnh hưởng trực tiếp đến tuổi thọ linh kiện, sự linh hoạt trong bố trí và độ tin cậy của xe.
Không có một loại kim loại duy nhất nào là lý tưởng cho mọi vị trí trên hệ thống ống xả. Một tấm chắn dưới gầm được đặt cách ống xả vài centimet có yêu cầu khác với tấm chắn lắp xung quanh bộ tăng áp hoặc bộ chuyển đổi xúc tác. Vì vậy, các kỹ sư lựa chọn vật liệu tấm chắn nhiệt ống xả dựa trên nguồn nhiệt thực tế, khoảng hở không khí có sẵn, hình dạng chi tiết, mức độ rung, khả năng tiếp xúc ăn mòn và mục tiêu trọng lượng.
BSTFLEX sản xuất vật liệu tấm chắn nhiệt kim loại dập nổi cho các dự án quản lý nhiệt ô tô và công nghiệp, bao gồm tấm chắn nhiệt bằng thép không gỉ, vật liệu tấm chắn nhiệt nhôm dập nổi và vật liệu tấm chắn nhiệt Inconel hợp kim 625.
Nhiệt độ xung quanh hệ thống ống xả không đồng đều. Tải nhiệt thay đổi đáng kể từ vị trí này sang vị trí khác, đó là lý do việc chỉ định một vật liệu tấm chắn nhiệt cho toàn bộ xe có thể dẫn đến trọng lượng không cần thiết, chi phí quá cao hoặc khả năng bảo vệ không đủ.
Các khu vực yêu cầu khắt khe nhất thường tập trung gần động cơ và hệ thống xử lý khí thải sau ống xả. Các vùng nóng điển hình bao gồm:
Mục đích của tấm chắn thường là giảm nhiệt bức xạ truyền đến các bộ phận lân cận thay vì chỉ đơn giản che phủ bề mặt nóng. Vì vậy, quản lý nhiệt ô tô hiệu quả phụ thuộc vào vật liệu, hình dạng tấm chắn, phương pháp lắp đặt và khoảng không khí giữa nguồn nhiệt với lớp chắn.
Đối với hầu hết các chương trình ô tô, ba nhóm kim loại bao phủ phần lớn yêu cầu về tấm chắn nhiệt cứng: nhôm, thép không gỉ và các hợp kim niken hiệu suất cao như Inconel 625.
| Vị trí trên ô tô | Lựa chọn vật liệu phổ biến | Lý do thiết kế chính |
|---|---|---|
| Lớp chắn nhiệt bức xạ khoang động cơ | Nhôm | Trọng lượng thấp và khả năng phản xạ nhiệt bức xạ tốt |
| Tấm chắn nhiệt ống xả dưới gầm | Nhôm hoặc thép không gỉ | Bao phủ diện tích lớn với trọng lượng được kiểm soát |
| Cổ góp ống xả | Thép không gỉ | Chu kỳ nhiệt và độ bền cơ học |
| Bộ chuyển đổi xúc tác | Thép không gỉ | Khả năng chịu nhiệt cao, chống rung và chống ăn mòn |
| Bộ giảm thanh và bộ tiêu âm | Nhôm hoặc thép không gỉ | Phụ thuộc vào nhiệt độ, vị trí và môi trường của xe |
| Khu vực bộ tăng áp | Thép không gỉ hoặc Inconel 625 | Nhu cầu nhiệt cao hơn và chu kỳ nhiệt lặp lại |
| Đua xe thể thao và các khu vực ống xả khắc nghiệt | Inconel 625 | Độ bền ở nhiệt độ cao và khả năng chống oxy hóa |
Bảng này chỉ là điểm khởi đầu thay vì một thông số kỹ thuật áp dụng cho mọi trường hợp. Độ dày vật liệu, cấp hợp kim, khoảng cách từ bề mặt ống xả và hình dạng linh kiện có thể làm thay đổi đáng kể hiệu suất cuối cùng.

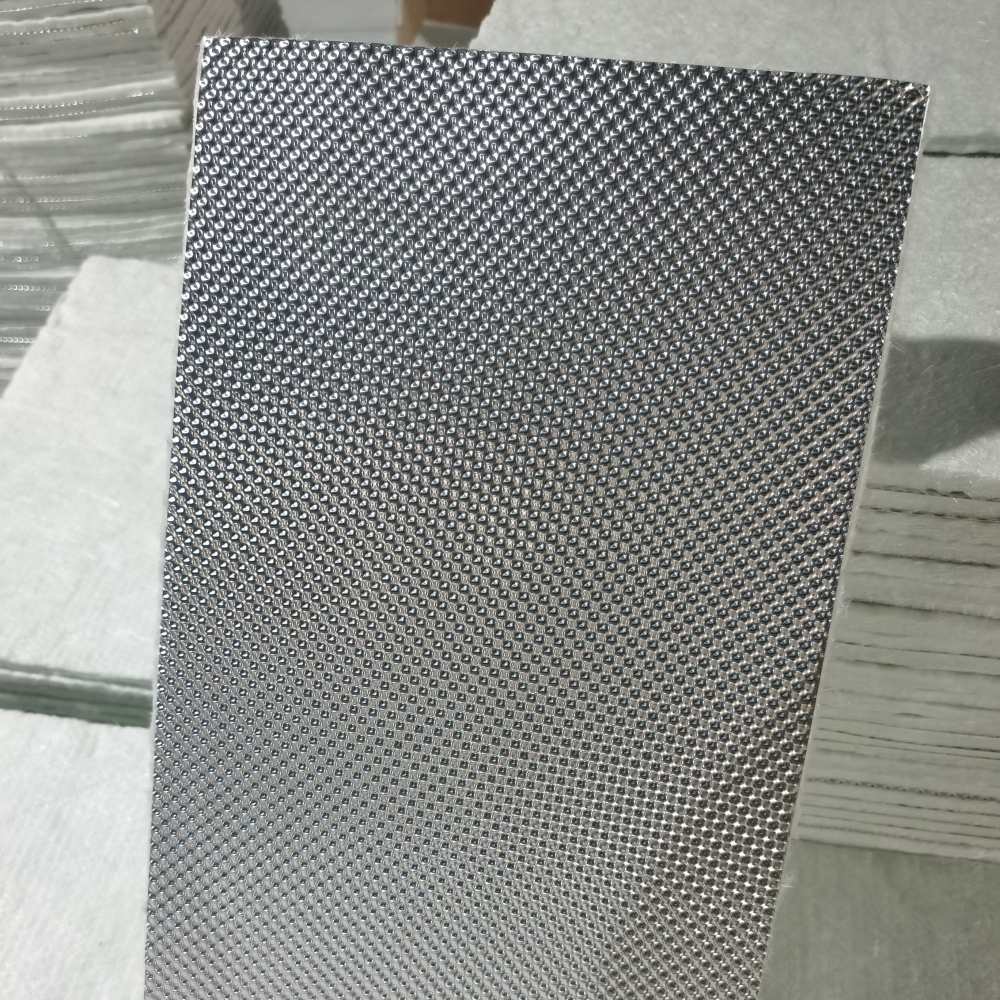

Cổ góp ống xả là một trong những vị trí khó khăn nhất để lắp tấm chắn nhiệt kim loại cứng. Tấm chắn có thể được lắp gần nguồn nhiệt, chịu rung động động cơ và liên tục trải qua các chu kỳ từ điều kiện môi trường xung quanh đến nhiệt độ vận hành cao.
Vì lý do này, thép không gỉ được xem rộng rãi là vật liệu tấm chắn nhiệt thực tế cho cổ góp ống xả. Sự kết hợp giữa độ bền cơ học, khả năng chống oxy hóa và chống ăn mòn khiến vật liệu này phù hợp với các tấm chắn được tạo hình, cần duy trì hình dạng trong suốt các chu kỳ gia nhiệt và làm mát lặp lại.
BSTFLEX tấm chắn nhiệt bằng thép không gỉ dập nổiđược thiết kế cho các ứng dụng mà kết cấu kim loại mỏng cần thêm độ cứng. Biên dạng dập nổi làm tăng độ bền của hình dạng tấm mà không chỉ dựa vào việc tăng độ dày kim loại.
Bộ chuyển đổi xúc tác có thể tạo ra tải nhiệt tập trung bên dưới xe và gần sàn khoang hành khách, hệ thống dây điện, đường ống phanh, hệ thống nhiên liệu hoặc các cụm linh kiện nhạy cảm với nhiệt độ khác. Do đó, tấm chắn bộ chuyển đổi xúc tác cần chịu được cả tác động nhiệt và môi trường cơ học khắc nghiệt bên dưới xe.
Thép không gỉ thường được lựa chọn vì có thể chịu nhiệt, bụi bẩn trên đường và rung động lặp lại trong khi vẫn duy trì độ ổn định kết cấu. Tùy thuộc vào cấu trúc tấm chắn, một lớp thép không gỉ dập hoặc dập nổi cũng có thể kết hợp với khe hở không khí hoặc lớp cách nhiệt để tăng hiệu quả của hàng rào nhiệt.
Đối với các lớp chắn phụ ít khắc nghiệt hơn và nằm xa bộ chuyển đổi, nhôm nhẹ cũng có thể phù hợp. Quyết định thiết kế nên dựa trên điều kiện nhiệt được đo hoặc tính toán thay vì chỉ dựa vào tên của linh kiện.
Tấm chắn nhiệt dưới gầm xe thường bao phủ diện tích bề mặt lớn hơn nhiều so với tấm chắn cổ góp. Trọng lượng vật liệu quá lớn trở nên đáng quan tâm hơn khi tấm chắn kéo dài dọc theo đường hầm ống xả, sàn xe hoặc khu vực bình nhiên liệu.
Đây là nơi vật liệu tấm chắn nhiệt bằng nhôm dập nổimang lại một lợi thế kỹ thuật hữu ích. Khối lượng riêng thấp của nhôm giúp bảo vệ một diện tích lớn với mức tăng khối lượng xe tương đối nhỏ.
Các ứng dụng điển hình bao gồm:
Dập nổi đặc biệt hữu ích trên các tấm nhôm rộng vì họa tiết bề mặt ba chiều làm tăng độ cứng và giúp kiểm soát chuyển động, rung động và biến dạng của tấm.

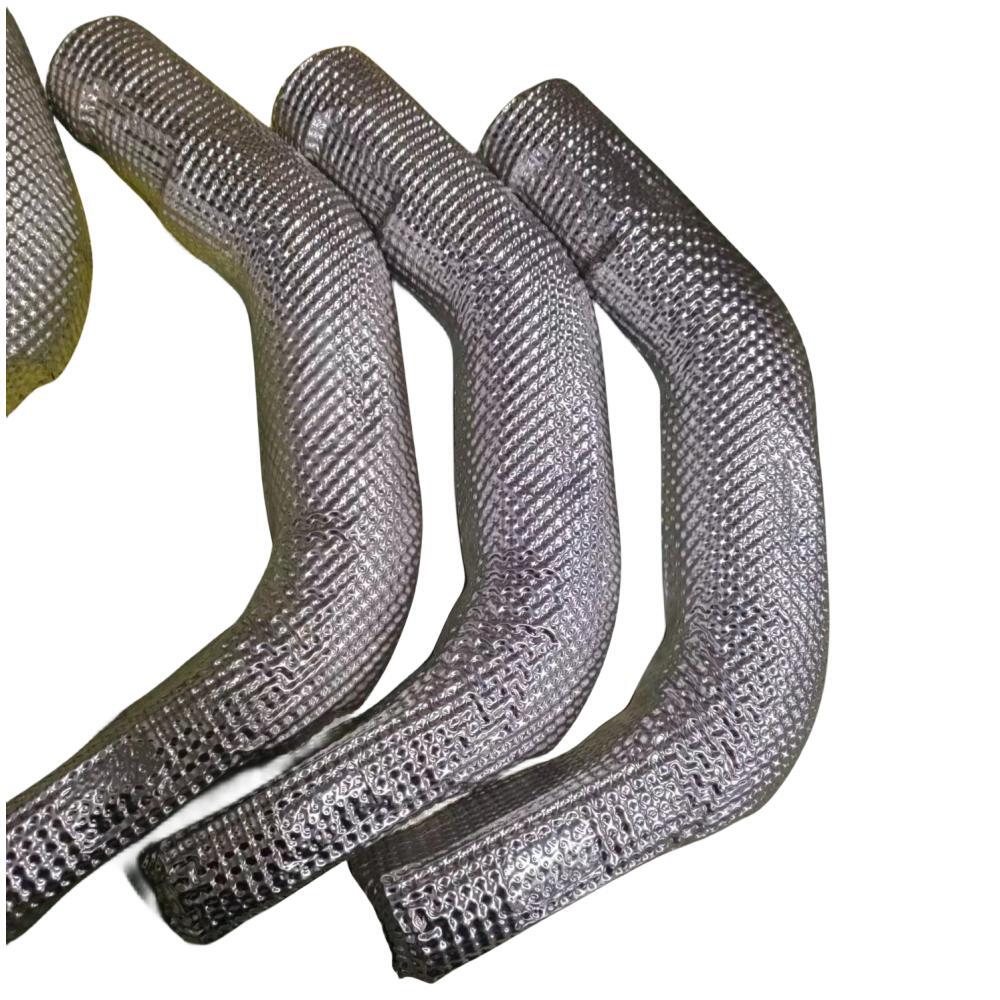

Quản lý nhiệt khoang động cơ liên quan đến một vấn đề khác với việc che chắn trực tiếp ống xả. Mục tiêu thường là ngăn năng lượng bức xạ từ cổ góp, bộ tăng áp hoặc ống xả làm nóng các linh kiện nạp khí, hệ thống dây điện, thiết bị điện tử hoặc tấm thân xe liền kề.
Đối với các lớp chắn phụ này, nhôm thường là vật liệu tấm chắn nhiệt động cơ hiệu quả vì kết hợp khối lượng thấp, khả năng tạo hình tốt và khả năng phản xạ nhiệt bức xạ hiệu quả.
Các tấm chắn khoang động cơ bằng nhôm điển hình có thể được lắp đặt giữa:
Tuy nhiên, nếu tấm chắn nằm cực kỳ gần một bộ phận xả nhiệt độ cao, thép không gỉ hoặc hợp kim chịu nhiệt cao hơn có thể phù hợp hơn.
Bộ tăng áp tạo ra một trong những vùng tập trung nhiệt cao nhất trong khoang động cơ đốt trong. Ngoài nhiệt độ vận hành cao, các ứng dụng turbo còn liên quan đến sự thay đổi nhiệt độ nhanh, không gian lắp đặt hạn chế và mức nhiệt bức xạ mạnh tác động lên các ống mềm, hệ thống dây điện và kết cấu xe ở gần.
Thép không gỉ vẫn phù hợp với nhiều thiết kế tấm chắn nhiệt turbo sản xuất hàng loạt, đặc biệt khi hình học tấm chắn và khe hở không khí được thiết kế phù hợp. Đối với động cơ hoạt động trong điều kiện khắc nghiệt, các ứng dụng bền bỉ và hệ thống xả xe đua, hợp kim nền niken có thể mang lại hiệu suất cao hơn.
BSTFLEXVật liệu tấm chắn nhiệt Inconel Alloy 625 được thiết kế cho các môi trường nhiệt khắc nghiệt, đòi hỏi khả năng chống oxy hóa, chống ăn mòn và chống suy giảm độ bền cơ học ở nhiệt độ cao tốt hơn.
Không nên tự động thay thế thép không gỉ bằng Inconel chỉ vì đây là hợp kim hiệu suất cao hơn. Vật liệu này có chi phí cao hơn và thông thường chỉ nên được lựa chọn khi môi trường vận hành thực sự cần đến.
Các ứng dụng có thể cần Inconel 625 bao gồm:
Khi thép không gỉ thông thường đã đáp ứng các yêu cầu về nhiệt và cơ học, việc sử dụng Inconel có thể làm tăng chi phí mà không mang lại lợi thế đáng kể cho toàn hệ thống. Vì vậy, việc lựa chọn vật liệu phù hợp là sự cân bằng giữa hiệu suất nhiệt, độ bền, yêu cầu sản xuất và tổng chi phí của chương trình.
Một sai lầm phổ biến trong thiết kế tấm chắn nhiệt là chỉ tập trung vào hợp kim mà bỏ qua khoảng cách giữa tấm chắn và nguồn nhiệt.
Khe hở không khí có thể ảnh hưởng đáng kể đến hiệu suất của một lớp chắn nhiệt bằng kim loại. Thay vì đặt tấm chắn nhiệt áp sát bộ phận nóng, các kỹ sư thường tạo một khoảng cách được kiểm soát nhằm hạn chế truyền nhiệt dẫn và cho phép bề mặt kim loại chủ yếu hoạt động như một lớp chắn bức xạ.
Các biến số thiết kế quan trọng bao gồm:
Do đó, một tấm chắn nhiệt mỏng hơn nhưng được định vị chính xác có thể hoạt động tốt hơn một tấm kim loại nặng hơn nhưng được lắp đặt với khoảng cách nhiệt không phù hợp.

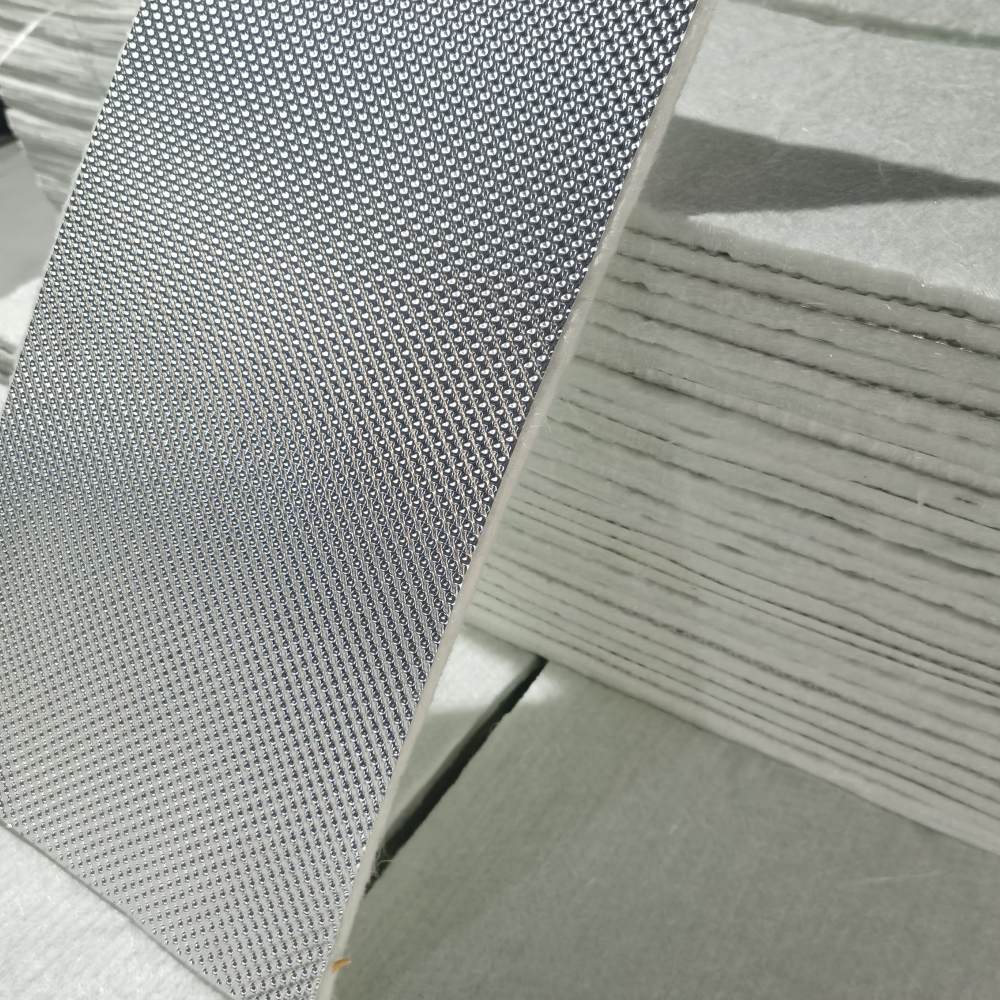

Tấm chắn nhiệt kim loại dùng cho ô tô thường được dập nổi vì tấm kim loại phẳng rất mỏng có thể không đủ độ cứng cần thiết cho các chi tiết lớn hoặc phức tạp. Việc bổ sung một dạng hoa văn được tạo hình sẽ thay đổi đặc tính kết cấu của tấm và cho phép các kỹ sư tạo ra các chi tiết nhẹ với độ cứng được cải thiện.
Tùy theo thiết kế, việc dập nổi có thể giúp:
Có thể phát triển các hình dạng dập nổi khác nhau tùy theo chiều dày tấm yêu cầu, quy trình tạo hình và hình dạng chi tiết hoàn thiện.
Không phải mọi vấn đề về nhiệt đều có thể được giải quyết bằng một lớp kim loại duy nhất. Tải nhiệt cao hoặc không gian bố trí hạn chế có thể đòi hỏi kết cấu tấm chắn nhiều lớp.
Một tấm kim loại dập nổi đơn lớp phù hợp khi việc giảm nhiệt bức xạ và phân tách cơ học là đủ. Các hệ thống yêu cầu cao hơn có thể sử dụng hai lớp vỏ kim loại với một khoảng không khí hoặc một lớp cách nhiệt được bố trí giữa chúng.
Các cụm kết cấu nhiều lớp có thể hữu ích xung quanh:
Lợi ích của kết cấu nhiều lớp nên được đánh giá so với trọng lượng bổ sung, độ phức tạp khi tạo hình và chi phí sản xuất.
Việc tăng độ dày kim loại có thể cải thiện độ bền cơ học, nhưng vật liệu dày hơn không tự động tạo ra rào cản nhiệt tốt hơn theo tỷ lệ tương ứng.
Tấm chắn nhiệt chủ yếu quản lý năng lượng bức xạ và hạn chế truyền nhiệt đến các bộ phận lân cận. Do đó, hiệu quả của nó phụ thuộc nhiều vào đặc tính bề mặt, hình dạng và khoảng cách. Việc chọn kim loại dày không cần thiết có thể làm tăng trọng lượng bộ phận và mức tiêu thụ vật liệu mà không giải quyết vấn đề thiết kế nhiệt cơ bản.
Đối với quá trình phát triển OEM, độ dày tấm nên được lựa chọn cùng với:
Một thông số kỹ thuật hữu ích cho tấm chắn nhiệt nên mô tả nhiều hơn tên của kim loại. Việc cung cấp dữ liệu ứng dụng thực tế cho phép nhà sản xuất đề xuất kết cấu phù hợp và giảm các chu kỳ phát triển không cần thiết.
Thông tin kỹ thuật thường bao gồm:
Khi vật liệu chưa được chỉ định, BSTFLEX có thể xem xét điều kiện lắp đặt và hỗ trợ khách hàng đánh giá các lựa chọn tấm chắn nhiệt bằng nhôm, thép không gỉ và Inconel.
Các nguyên tắc lựa chọn vật liệu tương tự cũng được áp dụng ngoài xe du lịch. Các rào chắn nhiệt kim loại cứng cũng được yêu cầu trong xe thương mại, máy móc nông nghiệp, thiết bị xây dựng, xe địa hình ATV, xe máy, máy phát điện và các thiết bị chạy bằng động cơ khác.
Thiết bị hạng nặng có thể tạo ra môi trường khắc nghiệt hơn vì hệ thống khí xả hoạt động trong thời gian dài dưới tải và có thể tiếp xúc với bụi, bùn, độ ẩm và va đập cơ học. Trong những trường hợp này, độ bền vật liệu và thiết kế lắp đặt có thể quan trọng hơn việc đạt được trọng lượng tấm chắn thấp nhất có thể.
Đối với xe hiệu suất cao và xe đua, các ưu tiên kỹ thuật có thể tiếp tục chuyển hướng sang khả năng chịu nhiệt độ cực cao, bố trí nhỏ gọn và bảo vệ các bộ phận đặc biệt nhạy cảm với nhiệt độ.
BSTFLEX cung cấp các loại vật liệu tấm chắn nhiệt cứng khác nhau để khách hàng có thể lựa chọn kim loại phù hợp với vùng nhiệt thay vì ép một loại vật liệu dùng cho mọi ứng dụng.
Phù hợp cho cổ góp ống xả, bộ chuyển đổi xúc tác, bộ giảm thanh, ống xả và các vùng nóng ô tô có yêu cầu cơ học cao.
Xem vật liệu tấm chắn nhiệt bằng thép không gỉ
Phù hợp cho tấm chắn gầm xe nhẹ, tấm chắn khoang động cơ, đường hầm hộp số và bảo vệ nhiệt bức xạ thứ cấp.
Xem vật liệu tấm chắn nhiệt bằng nhôm
Phù hợp cho bộ tăng áp, hệ thống ống xả xe đua và các ứng dụng khác mà nhiệt độ cực cao cùng điều kiện vận hành khắc nghiệt đòi hỏi hợp kim niken hiệu suất cao.
Xem vật liệu tấm chắn nhiệt Inconel 625
Vật liệu tấm chắn nhiệt ô tô tốt nhất phụ thuộc vào khu vực lắp đặt. Nhôm thường được sử dụng cho các tấm chắn nhiệt bức xạ nhẹ, thép không gỉ được lựa chọn rộng rãi quanh các bộ phận ống xả, và hợp kim Inconel được sử dụng ở những nơi yêu cầu nhiệt và cơ học đặc biệt cao.
Thép không gỉ là lựa chọn phổ biến ban đầu cho tấm chắn nhiệt ống xả vì nó kết hợp khả năng chịu nhiệt độ, độ bền cơ học và khả năng chống ăn mòn. Nhôm có thể phù hợp cho các tấm chắn thứ cấp ở xa nguồn nhiệt hơn, trong khi Inconel có thể được xem xét cho các điều kiện ống xả khắc nghiệt.
Thép không gỉ được sử dụng rộng rãi cho tấm chắn nhiệt cổ góp ống xả vì ứng dụng này liên quan đến nhiệt bức xạ cao, rung động và chu kỳ nhiệt lặp lại. Việc lựa chọn vật liệu cuối cùng nên xem xét nhiệt độ vận hành thực tế, khoảng cách từ cổ góp và kết cấu của tấm chắn.
Thép không gỉ phù hợp với nhiều tấm chắn nhiệt bộ tăng áp sản xuất hàng loạt. Các hệ thống tăng áp công suất cao dành cho đua xe và nhiệt độ cực cao có thể yêu cầu vật liệu gốc niken như Inconel 625.
Có. Nhôm có hiệu quả như một tấm chắn nhiệt bức xạ nhẹ khi nhiệt độ vận hành và khoảng cách từ nguồn ống xả phù hợp. Nó đặc biệt hữu ích cho các tấm chắn dưới gầm xe và khoang động cơ, nơi việc giảm khối lượng là quan trọng.
Biên dạng dập nổi làm tăng độ cứng của tấm mỏng, cho phép nhà sản xuất giảm trọng lượng trong khi vẫn duy trì hình dạng và khả năng chống rung. Hiệu suất nhiệt sau đó phụ thuộc vào toàn bộ thiết kế, bao gồm khoảng hở không khí và vị trí đặt tấm chắn.
Có. BSTFLEX hỗ trợ các dự án bảo vệ nhiệt OEM với độ dày vật liệu, kích thước tấm, kiểu dập nổi và phát triển theo ứng dụng tùy chỉnh. Khách hàng có thể cung cấp bản vẽ, mẫu hoặc thông tin lắp đặt để đánh giá.
Chiến lược quản lý nhiệt ống xả hiệu quả nhất không phải là tìm kiếm một vật liệu vượt trội trong mọi trường hợp. Thay vào đó, cần chia xe thành các vùng nhiệt và áp dụng vật liệu phù hợp cho từng vị trí.
Nhôm có hiệu quả cao khi mục tiêu là kiểm soát nhiệt bức xạ với trọng lượng nhẹ. Thép không gỉ mang lại độ bền cao hơn quanh các bộ phận ống xả nóng hơn. Inconel 625 được dành cho các môi trường nhiệt khắc nghiệt, nơi các kim loại ô tô thông thường có thể không còn đáp ứng được hiệu suất sử dụng yêu cầu.
Đối với dự án ống xả, khoang động cơ hoặc gầm xe mới, BSTFLEX có thể đánh giá nguồn nhiệt, không gian lắp đặt, độ dày kim loại và yêu cầu tạo hình của bạn. Gửi thông tin ứng dụng, bản vẽ hoặc mẫu để thảo luận về vật liệu tấm chắn nhiệt ô tô phù hợp và yêu cầu báo giá.
