Các bó dây điện ô tô ngày càng phải chia sẻ không gian hạn chế với cổ góp xả, bộ tăng áp, bộ chuyển đổi xúc tác, các thành phần EGR, hộp số và các hệ thống nhiệt độ cao khác. Ở những khu vực này, ống bọc chống mài mòn hoặc ống luồn dây điện tiêu chuẩn có thể bảo vệ chống lại sự hao mòn cơ học nhưng lại ít có tác dụng kiểm soát sự tiếp xúc với nhiệt độ.
Một ống bọc bảo vệ nhiệt cho bó dây điện ô tô bổ sung một rào cản nhiệt xung quanh bó dây trong khi vẫn duy trì độ linh hoạt cần thiết cho việc đi dây và lắp ráp xe. Giải pháp đúng đắn không chỉ phụ thuộc vào con số nhiệt độ tối đa. Các kỹ sư cũng cần xem xét cách nhiệt truyền đến bó dây, khoảng cách từ nguồn nhiệt, khoảng trống sẵn có, đường kính bó dây, hình dạng đầu nối, trình tự lắp đặt và khả năng bảo trì cần thiết.
BSTFLEX sản xuất nhiều dạng bảo vệ nhiệt cho hệ thống dây điện ô tô, từ ống bọc bảo vệ nhiệt tráng nhôm để chắn nhiệt bức xạ đến các loại ống bọc dệt chịu nhiệt độ cao và tấm chắn nhiệt được định hình dành riêng cho từng linh kiện.
Hệ thống dây điện thường được đi qua khoang động cơ, hộp số, các khu vực ống xả và gầm xe, nơi nhiệt độ xung quanh có thể cao hơn đáng kể so với nhiệt độ ở các phần còn lại của xe.
Các nguồn nhiệt phổ biến gần đó bao gồm:
Việc tiếp xúc với nhiệt độ kéo dài có thể đẩy nhanh quá trình lão hóa của vỏ cáp, ống dẫn, băng dính, kẹp, đầu nối và các thành phần polymer khác. Do đó, nhiệt độ cao cục bộ có thể trở thành vấn đề về độ tin cậy của bó dây điện ngay cả khi bó dây không tiếp xúc vật lý với nguồn nhiệt.
Mục đích của một tấm chắn nhiệt cho bó dây điện là giảm tải nhiệt tác động lên các linh kiện này trong khi vẫn cho phép bó dây đi theo lộ trình dự kiến.
Trước khi chọn ống bọc, hãy xác định cách nhiệt truyền đến bó dây. Các cơ chế truyền nhiệt khác nhau có thể đòi hỏi các cấu trúc bảo vệ khác nhau.
Nhiệt bức xạ truyền từ bề mặt nóng về phía bó dây mà không cần tiếp xúc vật lý trực tiếp. Cổ góp xả, bộ tăng áp và bộ chuyển đổi xúc tác là những nguồn nhiệt bức xạ phổ biến trong ô tô.
Bề mặt ngoài phản xạ đặc biệt hữu ích trong điều kiện này. Đây là lý do tại sao lá nhôm và các cấu trúc dệt tráng nhôm được sử dụng rộng rãi cho hệ thống dây điện ô tô đi gần các bộ phận xả.
Một bó dây có thể nằm bên trong khoang động cơ nóng ngay cả khi không có nguồn nhiệt đơn lẻ nào chiếu trực tiếp vào nó. Trong tình huống này, độ dày cách nhiệt, cấu trúc dệt và khả năng chịu nhiệt của tất cả các lớp trở nên ngày càng quan trọng.
Nếu ống bọc hoặc bó dây chạm vào một bộ phận nóng, nhiệt có thể truyền qua sự dẫn nhiệt. Chỉ riêng một bề mặt phản xạ mỏng không nên được coi là vật thay thế cho việc cách nhiệt đầy đủ, khoảng hở không khí hoặc cải thiện lộ trình đi dây.
Vì lý do này, việc lựa chọn hệ thống bảo vệ nhiệt cho bó dây điện nên bắt đầu từ môi trường nhiệt thực tế thay vì chỉ chọn sản phẩm dựa trên vẻ ngoài của nó.
Không có cấu trúc ống bọc đơn lẻ nào là lý tưởng cho mọi vị trí trên ô tô. Các vật liệu sau đây giải quyết các kết hợp khác nhau của nhiệt bức xạ, nhiệt độ môi trường, độ linh hoạt, khả năng chống mài mòn và các yêu cầu lắp đặt.
Ống bọc sợi thủy tinh tráng nhôm kết hợp bề mặt ngoài bằng nhôm phản xạ với lớp hỗ trợ dựa trên sợi thủy tinh. Đây là một trong những cấu trúc hữu ích nhất khi nhiệt bức xạ từ bộ phận xả là vấn đề chính.
Các ứng dụng điển hình bao gồm:
Các thiết kế khác nhau có thể sử dụng lá nhôm, màng nhôm hoặc vải tráng nhôm kết hợp với các cấu trúc sợi thủy tinh bện, dệt hoặc may.
Xem BSTFLEX Ống bọc bảo vệ nhiệt tráng nhôm dòng sản phẩm dành cho các loại ống bọc phản xạ được thiết kế cho dây điện ô tô, cáp, ống dẫn và đường ống chất lỏng.

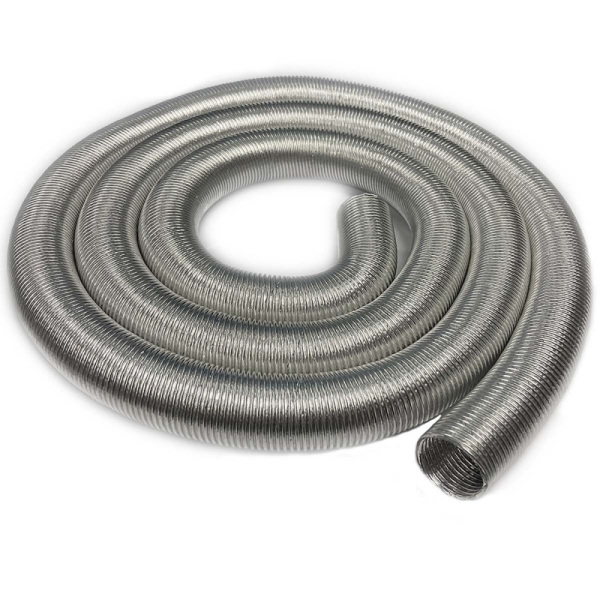

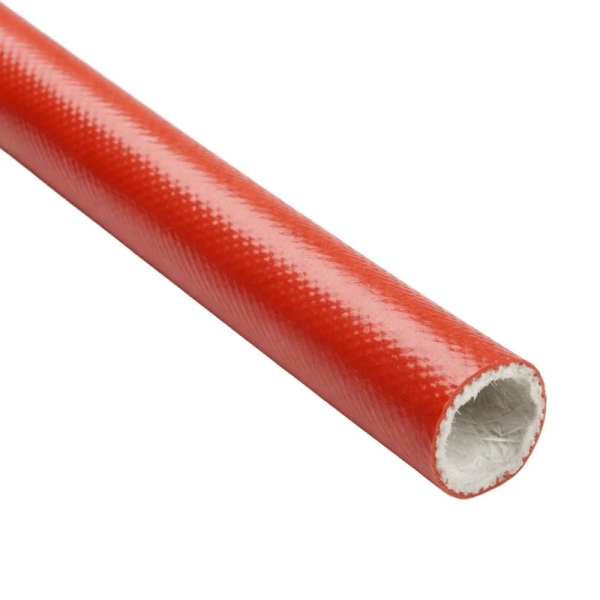

Các cấu trúc sợi thủy tinh phủ silicone rất hữu ích khi ống bọc bảo vệ cần kết hợp khả năng chịu nhiệt độ cao với độ linh hoạt và khả năng chống chịu trong các môi trường công nghiệp hoặc ô tô thông thường.
So với bề mặt phản xạ nhôm sáng bóng, loại ống bọc này thường được chọn cho các yêu cầu nhiệt khác nhau. Nó có thể phù hợp khi hệ thống dây điện cần một rào cản dệt bền bỉ và ứng dụng liên quan đến nhiệt độ môi trường cao hoặc tiếp xúc cục bộ thay vì chủ yếu là phản xạ nhiệt bức xạ cường độ cao.
Sợi bazan có thể được sử dụng trong các loại ống bọc chịu nhiệt độ cao linh hoạt khi ưu tiên cấu trúc dệt sợi khoáng. Nó cung cấp một giải pháp thay thế cho sợi thủy tinh thông thường cho một số ứng dụng bảo vệ dây và cáp.
Việc lựa chọn nên dựa trên nhiệt độ vận hành thực tế, yêu cầu cơ học, cấu trúc ống bọc và mức độ tiếp xúc với môi trường thay vì chỉ dựa vào loại sợi.
Các loại ống bọc gốc silica được cân nhắc khi ứng dụng yêu cầu vật liệu dệt có khả năng chịu nhiệt độ cao hơn so với các cấu trúc sợi thủy tinh thông thường.
Những sản phẩm này có thể hữu ích cho các hệ thống dây điện và cáp gần các thiết bị rất nóng hoặc các thành phần liên quan đến khí thải, mặc dù việc đi dây, khả năng chống mài mòn và hình học lắp đặt vẫn cần được đánh giá.
Khi một lớp phản xạ hoặc lớp dệt đơn lẻ không thể cung cấp khả năng kiểm soát nhiệt đầy đủ, ống bọc đa lớp có thể kết hợp nhiều chức năng. Một thiết kế điển hình có thể sử dụng lớp ngoài phản xạ cùng với lớp cách nhiệt trung gian và lớp dệt bên trong.
Việc lựa chọn lớp nên dựa trên mức giảm nhiệt độ yêu cầu, độ dày thành ống khả dụng và không gian lắp đặt.
Vật liệu chỉ là một phần của thông số kỹ thuật. Cấu trúc vật lý của ống bọc có thể quyết định liệu nó có thực tế để lắp đặt trên dây chuyền lắp ráp xe hay trên một hệ thống dây điện hiện có hay không.
| Thiết kế ống bọc | Ứng dụng điển hình | Lưu ý khi lắp đặt |
|---|---|---|
| Ống bọc dạng trượt | Các cụm dây điện mới trước khi lắp đầu nối | Dây điện phải luồn qua ống bọc |
| Ống bọc dạng quấn | Các hệ thống dây điện và cụm dây hiện có đã lắp đầu nối | Có thể lắp xung quanh hệ thống dây điện |
| Ống bọc dạng khóa dán | Bảo vệ hệ thống dây điện cần bảo trì hoặc nâng cấp | Thường có thể mở ra và đóng lại |
| Ống bọc dạng nút bấm | Lắp đặt OEM hoặc bảo trì có thể lặp lại | Cung cấp các điểm đóng cơ học xác định |
| Ống bọc tự đóng | Lắp đặt nhanh trên các bó dây | Mở ra để luồn dây điện vào và đóng lại xung quanh bó dây |
| Tấm chắn nhiệt hình dạng tùy chỉnh | Các nhánh, đầu nối và hình dạng bó dây không đều | Được thiết kế dựa trên hình dạng linh kiện |
Ống bọc dạng trượt thường là giải pháp đơn giản nhất khi có thể tích hợp khả năng bảo vệ nhiệt trong quá trình sản xuất bó dây. Nó cung cấp độ che phủ liên tục theo chu vi và tránh được các phụ kiện đóng bổ sung.
Tuy nhiên, các bó dây ô tô hoàn chỉnh thường có các đầu nối, cực nối, kẹp gắn hoặc các nhánh lớn hơn nhiều so với bó cáp chính. Trong những trường hợp này, việc trượt một ống bọc hình trụ qua cụm dây có thể không khả thi.

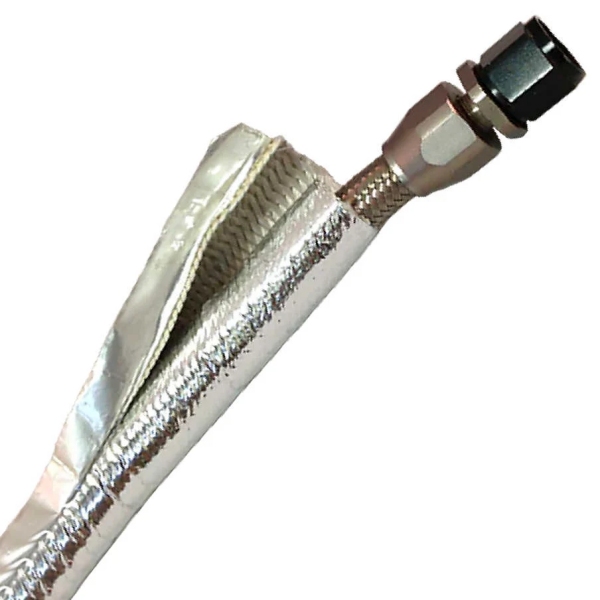

Cấu trúc dạng quấn cho phépống bọc bảo vệ nhiệt cho bó dây được lắp đặt sau khi đã lắp ráp bó dây. Tùy thuộc vào yêu cầu bảo dưỡng và của OEM, việc đóng ống bọc có thể được thực hiện bằng khóa dán, nút bấm, cấu trúc vải chồng lên nhau hoặc các phương pháp cơ học khác.
Cổ góp xả tạo ra một trong những thách thức về nhiệt bức xạ phổ biến nhất trong khoang động cơ. Hệ thống dây điện có thể đi gần đó do vị trí cảm biến, hạn chế về không gian đóng gói hoặc đường đi cần thiết để tiếp cận các linh kiện điện gắn trên động cơ.
Đối với ứng dụng này, các kỹ sư nên đánh giá:
Cấu trúc nhôm phản xạ có thể làm giảm đáng kể nhiệt bức xạ truyền đến bó dây khi ống bọc được định hướng chính xác về phía nguồn nhiệt và duy trì khoảng cách thích hợp.
Các hệ thống lắp đặt bộ tăng áp kết hợp nhiệt độ cục bộ cao với không gian đóng gói hạn chế. Hệ thống dây điện có thể phục vụ các linh kiện điều khiển tăng áp, cảm biến khí xả, bộ truyền động hoặc các hệ thống động cơ lân cận trong khi đi gần vỏ tuabin và đường ống xả.
Những ứng dụng này thường đòi hỏi sự kết hợp giữa phản xạ nhiệt bức xạ, cách nhiệt và định vị ống bọc chắc chắn. Một ống bọc bị dịch chuyển khỏi phần được bảo vệ trong quá trình vận hành xe có thể không cung cấp được độ che phủ như dự định.
Đối với các hình dạng bị hạn chế, hệ thống quản lý nhiệt có thể kết hợp ống bọc bó dây với tấm chắn nhiệt riêng cho bộ tăng áp hoặc ống xả thay vì chỉ dựa vào một linh kiện bảo vệ duy nhất.
Bó dây hộp số là một ứng dụng quan trọng khác cho ống bọc bảo vệ nhiệt ô tô. Các bó dây có thể được đi gần vỏ hộp số, hệ thống xả hoặc các linh kiện nóng khác trong khi vẫn yêu cầu định vị có kiểm soát và hiệu suất điện đáng tin cậy.
Ống bọc bó dây hộp số có thể được sản xuất như một bộ phận hình trụ đơn giản hoặc được phát triển thành một cụm linh kiện chuyên biệt với các lỗ cắt, tính năng định vị, ốc vít hoặc các đầu được gia cố.
Đối với các dự án OEM số lượng lớn, tính lặp lại về kích thước và phương pháp lắp ráp trở nên quan trọng như vật liệu làm ống bọc thô. Linh kiện bảo vệ phải khớp với bó dây một cách nhất quán và duy trì ở vị trí dự định trong suốt quá trình vận hành xe.
Cảm biến nhiệt độ khí xả, cảm biến oxy, cảm biến áp suất và các linh kiện động cơ hoặc linh kiện xử lý khí thải khác thường yêu cầu hệ thống dây điện đi qua các khu vực đòi hỏi khắt khe về nhiệt.
Một tấm chắn nhiệt dây điện ô tô nhỏ gọn có thể bảo vệ phần cáp trong khi vẫn cho phép đi dây xung quanh các đầu nối, kẹp và giá đỡ.
Các điểm thông số kỹ thuật quan trọng bao gồm:
Ống bọc hình trụ hoạt động tốt khi hình dạng bó dây tương đối đồng nhất. Nó trở nên kém hiệu quả hoặc khó lắp đặt khi bộ phận được bảo vệ có các nhánh lớn, đầu nối đúc, kẹp hoặc các chuyển tiếp ba chiều phức tạp.

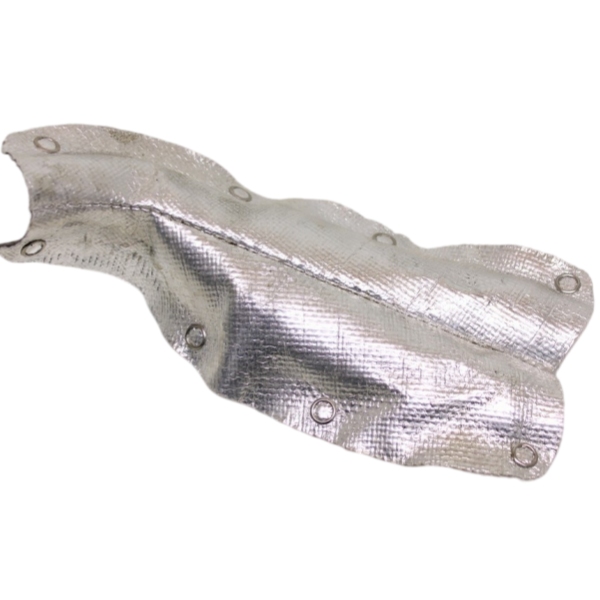

Trong các ứng dụng này, tấm chắn nhiệt bằng vải định hình có thể được cắt, may và tạo hình xung quanh cụm lắp ráp thực tế.

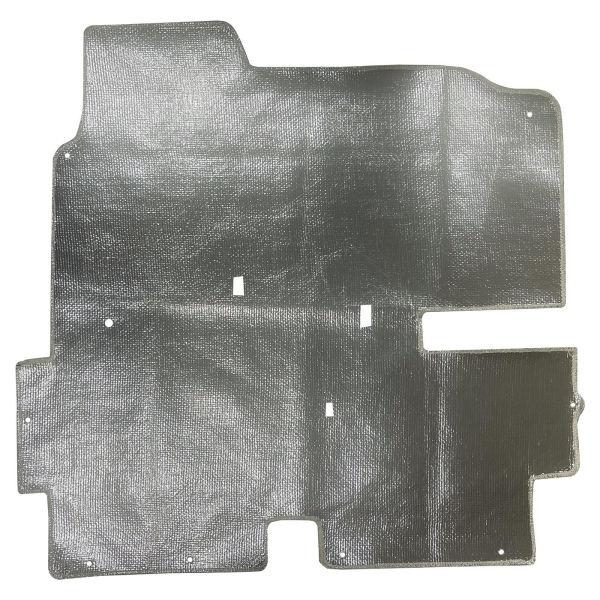

BSTFLEX cũng sản xuất Tấm chắn nhiệt ô tô bằng sợi thủy tinh tráng nhôm định hình tùy chỉnh cho các bộ phận ô tô không thể được bảo vệ đầy đủ bằng ống bọc thẳng thông thường.
SAE J2302 là một phương pháp thử nghiệm được sử dụng để đánh giá hiệu quả nhiệt của ống bọc, ống dẫn và băng cách nhiệt chống lại nhiệt bức xạ. Nó so sánh nhiệt độ bề mặt của một vật thể thử nghiệm tiêu chuẩn hóa khi có và không có vật liệu bảo vệ trong các điều kiện nguồn nhiệt xác định.
Sự khác biệt này rất quan trọng vì khả năng chịu nhiệt danh định của vật liệu và khả năng giảm nhiệt bức xạ truyền đến bó dây không phải là cùng một đặc tính.
Đối với các dự án OEM yêu cầu SAE J2302 hoặc các thử nghiệm nhiệt cụ thể khác của khách hàng, cấu trúc ống bọc liên quan cần được đánh giá theo các điều kiện thử nghiệm quy định. Nhà cung cấp không nên cho rằng xếp hạng nhiệt độ vật liệu chung tự động chứng minh sự tuân thủ yêu cầu nhiệt cụ thể của phương tiện.
Một yêu cầu báo giá (RFQ) hữu ích chứa nhiều thông tin hơn là đường kính ống bọc yêu cầu. Các dữ liệu kỹ thuật sau đây cho phép hệ thống bảo vệ nhiệt được đánh giá chính xác hơn.
Cung cấp đường kính ngoài hoặc phạm vi kích thước của bó dây, chiều dài được bảo vệ và bất kỳ đầu nối, đầu cực, điểm nhánh hoặc kẹp lớn hơn nào.
Xác định xem bó dây có ở gần cổ góp xả, bộ tăng áp, bộ chuyển đổi xúc tác, ống EGR, hộp số hay nguồn nhiệt nào khác hay không.
Cung cấp nhiệt độ nguồn nhiệt đã biết, nhiệt độ xung quanh và nhiệt độ bó dây tối đa yêu cầu nếu có.
Chỉ định khoảng cách tối thiểu giữa nguồn nhiệt và bó dây được bảo vệ. Khoảng hở có thể là một yếu tố quan trọng trong hiệu suất chắn nhiệt bức xạ.
Nêu rõ liệu ống bọc có thể được lắp đặt trước khi gắn các đầu nối hay phải được lắp xung quanh bó dây đã hoàn thiện.
Ống bọc phải phù hợp với đường đi và bán kính uốn cong của bó dây mà không gây ra độ cứng không cần thiết hoặc các vấn đề lắp ráp.
Xác định các yêu cầu về khả năng chống mài mòn, độ rung, độ bền cạnh, khả năng giữ chốt hoặc bảo vệ vật lý bổ sung.
Chỉ ra khả năng tiếp xúc với chất lỏng động cơ, ô nhiễm đường bộ, nước hoặc các điều kiện môi trường khác liên quan đến việc lắp đặt trên xe.
Bao gồm các thông số kỹ thuật của khách hàng, phương pháp thử nghiệm nhiệt, yêu cầu vật liệu và yêu cầu tài liệu áp dụng ngay từ đầu dự án.
Các bộ phận bảo vệ nhiệt ô tô thường yêu cầu tùy chỉnh nhiều hơn so với ống bọc công nghiệp tiêu chuẩn. Bó dây có thể có vị trí lắp xác định, khoảng hở hạn chế, nhiều điểm nhánh hoặc quy trình lắp đặt cố định trên dây chuyền lắp ráp.
BSTFLEX có thể sản xuất các bộ phận bảo vệ nhiệt từ bản vẽ, kích thước hoặc mẫu vật lý của khách hàng. Tùy thuộc vào thiết kế, việc tùy chỉnh có thể bao gồm:
Không có loại ống bọc vạn năng nào phù hợp cho mọi bó dây ô tô. Hãy bắt đầu với vấn đề nhiệt độ chủ đạo.
Nếu nhiệt bức xạ cường độ cao phát ra từ một bộ phận xả gần đó, kết cấu phản xạ nhôm hóa thường là công nghệ đầu tiên cần đánh giá.
Nếu bó dây tiếp xúc với nhiệt độ môi trường cao nói chung hoặc yêu cầu một lớp rào chắn dệt bền bỉ, thì sợi thủy tinh, sợi thủy tinh phủ silicone, đá bazan, silica hoặc kết cấu nhiều lớp có thể phù hợp hơn.
Nếu bó dây đã được lắp ráp, ống bọc dạng quấn, khóa dán, khóa bấm hoặc tự đóng có thể giúp tránh việc phải ngắt kết nối các linh kiện điện.
Nếu hình học bao gồm các đầu nối lớn, nhánh hoặc các phần không đều, tấm chắn nhiệt có hình dạng tùy chỉnh có thể cung cấp độ che phủ tốt hơn so với ống bọc hình ống thông thường.
Kết cấu cuối cùng phải luôn được khớp với nguồn nhiệt thực tế, mức giảm nhiệt độ yêu cầu, hình học lắp đặt và các yêu cầu xác nhận của OEM.
BSTFLEX sản xuất các sản phẩm bảo vệ nhiệt cho hệ thống dây điện, ống dẫn, cáp, đường ống dẫn chất lỏng và các bộ phận gần ống xả ô tô. Các công nghệ hiện có bao gồm ống bọc phản xạ nhôm hóa, bảo vệ nhiệt dựa trên sợi thủy tinh, ống bọc dệt chịu nhiệt độ cao, kết cấu quấn có thể tháo rời và tấm chắn nhiệt ô tô có hình dạng tùy chỉnh.
Đối với dự án bảo vệ nhiệt cho bó dây điện tùy chỉnh hoặc của OEM, hãy gửi kích thước bó dây, thông tin nguồn nhiệt, ảnh lắp đặt, bản vẽ và các thông số kỹ thuật yêu cầu. Thông tin này cho phép đánh giá kết cấu ống bọc và phương pháp lắp đặt trước khi lấy mẫu.
Ống bọc bảo vệ nhiệt cho bó dây điện là một rào chắn nhiệt linh hoạt được lắp xung quanh hệ thống dây điện ô tô để giảm tiếp xúc nhiệt từ các bộ phận gần đó như cổ góp xả, bộ tăng áp, bộ chuyển đổi xúc tác, hộp số và hệ thống EGR.
Không có vật liệu tốt nhất duy nhất cho mọi ứng dụng. Sợi thủy tinh nhôm hóa đặc biệt hữu ích để chắn nhiệt bức xạ, trong khi các loại sợi thủy tinh khác, sợi thủy tinh phủ silicone, đá bazan, silica và kết cấu nhiều lớp có thể được chọn cho các kết hợp khác nhau về nhiệt độ, độ linh hoạt và mức độ tiếp xúc với môi trường.
Có. Các thiết kế dạng quấn, khóa dán, khóa bấm và tự đóng có thể được lắp xung quanh nhiều bó dây đã hoàn thiện mà không cần luồn các đầu nối lớn qua ống bọc hình ống.
Bề mặt nhôm phản xạ có thể làm giảm nhiệt bức xạ truyền đến bó dây được bảo vệ, đặc biệt là khi ống bọc hướng về phía nguồn nhiệt và duy trì khoảng cách thích hợp. Tiếp xúc trực tiếp với bề mặt nóng tạo ra điều kiện truyền nhiệt khác và có thể yêu cầu thêm lớp cách nhiệt hoặc cải thiện cách đi dây.
SAE J2302 được sử dụng để đánh giá hiệu quả nhiệt của ống bọc, ống dẫn và băng cách nhiệt chống lại nhiệt bức xạ trong các điều kiện thử nghiệm xác định. Nó không nên bị nhầm lẫn với xếp hạng nhiệt độ vật liệu chung.
Có. Đường kính, chiều dài, cấu trúc dệt, bề mặt phản xạ, các lớp cách nhiệt, hệ thống khóa, các phần cắt, đường may và hình dạng tổng thể có thể được tùy chỉnh theo bó dây điện và cách lắp đặt.
Thông tin hữu ích bao gồm kích thước bó dây, chiều dài cần bảo vệ, hình học của đầu nối và nhánh, loại nguồn nhiệt và nhiệt độ, khoảng hở, nhiệt độ bó dây yêu cầu, phương pháp lắp đặt, số lượng dự kiến và các thông số kỹ thuật hoặc yêu cầu xác nhận của OEM áp dụng.
Để bảo vệ bó dây điện ô tô bằng phản xạ, hãy xem dòng sản phẩm Ống bọc bảo vệ nhiệt nhôm hóa hoặc gửi bản vẽ và yêu cầu nhiệt của bạn để nhận đề xuất tùy chỉnh.
