Việc chỉ định một tấm chắn nhiệt ô tô bằng nhôm chỉ bằng cách ghi "tấm nhôm" trên bản vẽ sẽ để lại một quyết định kỹ thuật quan trọng chưa được giải quyết. Cấp hợp kim nhôm ảnh hưởng đến cách tấm nhôm hoạt động trong quá trình dập nổi, dập và tạo hình, khả năng chịu tải cơ học và mức độ bền bỉ của tấm chắn thành phẩm trong môi trường vận hành.
Bốn cấp độ thường được xem xét cho các ứng dụng tấm nhôm định hình là 1050, 1100, 3003 và 5052. Chúng thuộc ba họ hợp kim khác nhau và không nên coi là có thể thay thế cho nhau chỉ vì chúng đều là nhôm.
Đối với việc phát triển tấm chắn nhiệt, câu hỏi thực tế không phải là hợp kim nào tốt nhất trên toàn cầu. Mà là sự kết hợp nào giữa hợp kim, độ cứng, độ dày và hình học định hình phù hợp với vùng nhiệt và quy trình sản xuất của linh kiện thành phẩm.
BSTFLEX cung cấp vật liệu tấm chắn nhiệt nhôm dập nổi cho các dự án bảo vệ nhiệt ống xả ô tô, khoang động cơ và gầm xe. Khách hàng có thể cung cấp thông số kỹ thuật, bản vẽ hoặc thông tin ứng dụng hiện có để đánh giá.
| Hợp kim | Họ hợp kim | Đặc tính chung | Khả năng tạo hình | Độ bền tương đối | Lý do lựa chọn tấm chắn nhiệt điển hình |
|---|---|---|---|---|---|
| 1050 | Nhôm độ tinh khiết cao 1xxx | Hàm lượng nhôm rất cao | Xuất sắc | Thấp | Tạo hình sâu, tấm chắn nhẹ và các ứng dụng không ưu tiên độ bền cao |
| 1100 | Nhôm tinh khiết thương mại 1xxx | Tấm đa năng có khả năng gia công cao | Xuất sắc | Thấp | Các tấm chắn được tạo hình và dập nổi đòi hỏi sự dễ dàng trong chế tạo |
| 3003 | Nhôm-mangan 3xxx | Cân bằng giữa độ bền và khả năng tạo hình | Rất tốt | Trung bình | Các tấm chắn ô tô đòi hỏi độ cứng cao hơn mà không cần chuyển sang hợp kim có độ bền cao |
| 5052 | Nhôm-magie 5xxx | Tấm chống ăn mòn có độ bền cao hơn | Tốt | Cao hơn | Các môi trường xe đòi hỏi khắt khe hơn về cơ học hoặc có tính ăn mòn |
Bảng này mô tả hành vi chung của hợp kim. Các đặc tính cơ học thực tế phụ thuộc rất nhiều vào độ cứng, độ dày tấm và lịch sử xử lý. Một tấm có độ cứng O và một tấm có độ cứng H của cùng một hợp kim có thể hoạt động khác nhau trong quá trình dập và trong bộ phận thành phẩm.
Một tấm chắn nhiệt ô tô cứng có hai nhiệm vụ cần thực hiện đồng thời. Nó phải góp phần vào việc quản lý nhiệt đồng thời đóng vai trò như một linh kiện kim loại được sản xuất.
Điều này có nghĩa là vật liệu có thể cần phải trải qua một vài công đoạn trước khi đến được với phương tiện:
Một loại hợp kim dễ tạo hình có thể hấp dẫn đối với các hình học phức tạp nhưng lại có độ bền cơ học thấp hơn. Một loại hợp kim khác có thể mang lại độ bền cao hơn đáng kể nhưng đòi hỏi dụng cụ, bán kính uốn hoặc điều kiện tạo hình khác.
Vì lý do đó, vật liệu tấm chắn nhiệt bằng nhôm nên được chỉ định như một phần của thiết kế linh kiện thay vì chỉ được chọn dựa trên yêu cầu nhiệt độ chung chung.
1050 thuộc dòng nhôm độ tinh khiết cao 1xxx. Nó chứa tối thiểu khoảng 99,5 phần trăm nhôm và được biết đến với khả năng gia công tuyệt vời, khả năng chống ăn mòn và độ dẫn nhiệt và điện cao.
Từ góc độ sản xuất, đặc tính hữu ích nhất của nó đối với các tấm chắn nhiệt là khả năng dễ dàng tạo hình. Điều này làm cho 1050 đáng được cân nhắc khi một tấm nhôm mỏng cần được dập nổi, uốn cong hoặc kéo thành hình dạng tương đối phức tạp và độ bền kết cấu cao không phải là yêu cầu thiết kế chính.
Sự đánh đổi chính là độ bền cơ học. Các hợp kim nhôm độ tinh khiết cao không được chọn khi tấm chắn nhiệt phải chịu tải trọng cơ học đáng kể hoặc chống lại sự biến dạng nghiêm trọng.
Nếu một linh kiện yêu cầu độ cứng hoặc độ bền cao hơn, nhà thiết kế có thể đánh giá một độ cứng khác, thay đổi hình học dập nổi, sửa đổi phần linh kiện hoặc chuyển sang một loại hợp kim như 3003 hoặc 5052.
1100 là một loại nhôm dòng 1xxx tinh khiết thương mại khác và chứa ít nhất khoảng 99 phần trăm nhôm. Giống như 1050, nó cung cấp khả năng tạo hình tuyệt vời và được sử dụng rộng rãi trong các sản phẩm dạng tấm.
Đối với sản xuất tấm chắn nhiệt, 1100 rất hấp dẫn khi bộ phận cần tạo hình rộng rãi và không yêu cầu độ bền cơ học liên quan đến các loại hợp kim nặng hơn.
Do đó, 1050 và 1100 chiếm vị trí tương tự trong quá trình lựa chọn vật liệu. Quyết định giữa chúng thường bị ảnh hưởng bởi các thông số kỹ thuật của khách hàng, tính sẵn có theo khu vực, tiêu chuẩn yêu cầu, dụng cụ hiện có và các yêu cầu chuỗi cung ứng thay vì sự khác biệt đáng kể về chức năng của tấm chắn nhiệt.
Đối với nhiều dự án tấm chắn nhiệt ô tô, 1050 và 1100 có thể chiếm cùng một không gian thiết kế vì cả hai đều là hợp kim 1xxx có hàm lượng nhôm cao với các đặc tính tạo hình mạnh mẽ.
1050 có độ tinh khiết nhôm tối thiểu cao hơn, trong khi 1100 chứa nhiều thành phần hợp kim hơn một chút. Ý nghĩa thực tế phụ thuộc vào thông số kỹ thuật của linh kiện hoàn thiện.
Do đó, người mua nên tránh thay đổi từ 1050 sang 1100 hoặc từ 1100 sang 1050 chỉ vì hai loại này trông giống nhau trên giấy tờ. Nếu bộ phận đã có bản vẽ được phê duyệt hoặc thông số kỹ thuật vật liệu OEM, thì loại được chỉ định phải được duy trì trừ khi một giải pháp thay thế đã được xác nhận về mặt kỹ thuật.
3003 khác biệt với nhôm nguyên chất thương mại và thuộc dòng nhôm-mangan 3xxx. Mangan là thành phần hợp kim chính giúp 3003 có độ bền cao hơn các loại hợp kim dòng 1xxx trong khi vẫn giữ được khả năng tạo hình và chống ăn mòn hữu ích.
Sự cân bằng này làm cho 3003 trở nên đặc biệt thú vị đối với các tấm chắn nhiệt ô tô.
Một tấm chắn được tạo hình thường cần nhiều hơn là việc dập dễ dàng. Nó cũng có thể cần đủ độ cứng để giữ hình dạng trên một bề mặt rộng, chống hư hại khi xử lý và duy trì sự ổn định sau khi lắp đặt. 3003 mang lại điểm trung gian thiết thực giữa nhôm nguyên chất có khả năng tạo hình cao và dòng 5xxx bền hơn.
Việc lựa chọn vật liệu ô tô thường bao gồm các sự đánh đổi.
Một tấm kim loại rất mềm và có khả năng tạo hình cao có thể dễ dập nhưng đòi hỏi hình dạng bổ sung để đạt được độ cứng linh kiện mong muốn. Một hợp kim bền hơn có thể cải thiện độ chắc chắn nhưng làm cho các hoạt động tạo hình đòi hỏi khắt khe trở nên khó khăn hơn.
3003 hữu ích vì nó cung cấp độ bền cơ học cao hơn các loại 1xxx nguyên chất thương mại trong khi vẫn phù hợp với nhiều hoạt động tạo hình tấm kim loại thông thường.
Đối với những người mua OEM chưa chốt loại hợp kim, 3003 do đó là một trong những loại đáng cân nhắc khi ứng dụng đòi hỏi cả sự linh hoạt trong tạo hình và hiệu suất cấu trúc vừa phải.
5052 thuộc dòng nhôm-magie 5xxx. So với 1050, 1100 và 3003, nó chuyển lựa chọn vật liệu sang độ bền cơ học cao hơn và độ bền trong dịch vụ đòi hỏi khắt khe.
Việc bổ sung magie chịu trách nhiệm cho phần lớn sự thay đổi về hiệu suất này. 5052 được đánh giá cao nhờ khả năng chống ăn mòn cũng như độ bền trong số các hợp kim nhôm tấm không qua xử lý nhiệt thường được sử dụng.
Đối với tấm chắn nhiệt ô tô, các đặc tính này có thể hữu ích khi một tấm kim loại tiếp xúc với điều kiện vận hành cơ học hoặc môi trường khắc nghiệt hơn.
Không. Độ bền cao hơn không tự động có nghĩa là vật liệu tấm chắn nhiệt tốt hơn.
Nếu một linh kiện rất phức tạp đòi hỏi phải dập sâu, một hợp kim có độ tinh khiết cao mềm hơn có thể dễ sản xuất hơn. Nếu tấm chắn lớn nhưng chịu tải nhẹ, độ bền bổ sung có thể mang lại ít lợi ích trong khi làm tăng chi phí vật liệu hoặc độ khó khi tạo hình.
Câu hỏi đúng là liệu linh kiện hoàn thiện có thực sự cần độ bền và hiệu suất chống ăn mòn bổ sung do 5052 cung cấp hay không.
Sự so sánh này phần lớn là sự lựa chọn giữa sự linh hoạt tối đa trong tạo hình và độ bền cơ học bổ sung.
1050 hấp dẫn ở những nơi cần độ tinh khiết cao và dễ biến dạng. 3003 bổ sung mangan và cung cấp tấm kim loại bền hơn trong khi vẫn giữ được các đặc tính sản xuất tốt.
Đối với rào chắn bức xạ tương đối đơn giản với các yêu cầu tạo hình sâu, 1050 có thể là đủ. Đối với tấm chắn dập lớn hơn đòi hỏi độ bền tấm kim loại vốn có cao hơn, 3003 có thể mang lại sự cân bằng phù hợp hơn.
Sự khác biệt trở nên rõ rệt hơn khi so sánh 3003 với 5052.
3003 là hợp kim nhôm-mangan đa năng với độ bền vừa phải và khả năng tạo hình tốt. 5052 là hợp kim nhôm-magie bền hơn với khả năng chống ăn mòn đặc biệt tốt.
Logic lựa chọn điển hình là:
Đây không phải là sự thay thế cho việc xác nhận kỹ thuật. Độ cứng, độ dày và hình học của bộ phận hoàn thiện vẫn là những yếu tố quan trọng.
Một trong những chi tiết quan trọng nhất trong yêu cầu báo giá (RFQ) tấm chắn nhiệt nhôm thường bị bỏ qua: độ cứng.
Các trạng thái phổ biến của tấm nhôm có thể bao gồm các ký hiệu như:
Các ký hiệu này mô tả cách nhôm đã được xử lý và ảnh hưởng đến các đặc tính cơ học cũng như khả năng tạo hình.
Ví dụ, trạng thái ủ mềm có thể được chọn cho các hoạt động tạo hình đòi hỏi khắt khe, trong khi trạng thái gia công cứng có thể mang lại độ bền cao hơn cho tấm thành phẩm.
Đây là lý do tại sao một thông số kỹ thuật hữu ích nên nêu rõ hơn là:
“Nhôm 3003, 0.5 mm.”
Một yêu cầu đầy đủ nên xác định cả hợp kim và độ cứng cùng nhau bất cứ khi nào linh kiện đã được thiết kế dựa trên một trạng thái vật liệu cụ thể.
Hợp kim cơ bản không phải là nguồn duy nhất tạo nên độ cứng của tấm.

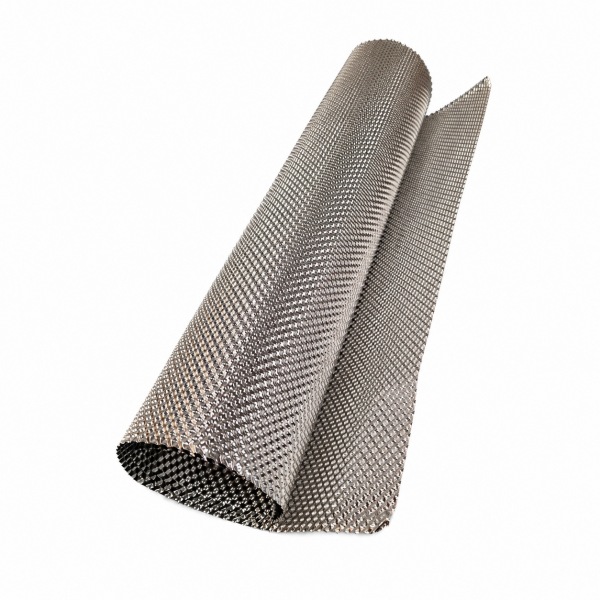

BSTFLEX tấm chắn nhiệt nhôm dập nổi sử dụng hình học bề mặt được tạo hình để tăng độ ổn định cấu trúc của nhôm mỏng.
Do đó, các kỹ sư nên xem xét ba biến số cùng nhau:
| Biến số | Những gì nó ảnh hưởng |
|---|---|
| Hợp kim | Độ bền cơ bản, khả năng tạo hình, đặc tính ăn mòn và phản ứng sản xuất |
| Độ cứng | Độ cứng, độ bền và khả năng tạo hình |
| Hình học dập nổi | Độ cứng của tấm, độ ổn định kích thước và phản ứng với rung động |
Thay đổi một biến số có thể ảnh hưởng đến yêu cầu đối với các biến số khác. Do đó, một tấm chắn nhiệt không nên chỉ được tối ưu hóa bằng số hiệu hợp kim.
Đối với các tấm chắn bức xạ trong khoang động cơ, 1050, 1100 và 3003 đều có thể là ứng cử viên tùy thuộc vào hình học linh kiện và yêu cầu về độ cứng.
Một bộ phận được tạo hình sâu có thể được hưởng lợi từ loại nhôm có khả năng tạo hình cao. Một tấm rộng đòi hỏi độ ổn định hình dạng lớn hơn có thể phù hợp với 3003 hoặc độ cứng gia công cứng.
5052 có thể được đánh giá khi độ bền cơ học hoặc khả năng chống ăn mòn đòi hỏi khắt khe hơn.
Các tấm chắn dưới gầm xe phải đối mặt với nhiều thứ hơn là nhiệt. Chúng cũng có thể gặp nước, chất bẩn trên đường, rung động và mảnh vụn.
Vì lý do này, các kỹ sư thường chú trọng nhiều hơn đến khả năng chống ăn mòn và độ ổn định cơ học so với khi thiết kế tấm chắn cho khoang động cơ được bảo vệ.
3003 có thể mang lại sự cân bằng hữu ích giữa độ bền và khả năng tạo hình cho nhiều thiết kế dưới gầm xe. 5052 trở nên hấp dẫn khi độ bền cao hơn và khả năng chịu đựng môi trường là ưu tiên hàng đầu.
Khi vùng nhiệt vượt quá giới hạn thực tế của cấu trúc nhôm đã chọn, giải pháp không nên chỉ đơn giản là chọn một hợp kim nhôm mạnh hơn. Thay vào đó, kỹ sư nên đánh giá khoảng cách tấm chắn, nhiều lớp hoặc một kim loại khác như vật liệu tấm chắn nhiệt bằng thép không gỉ.
Việc nhôm có phù hợp để sử dụng gần cổ góp xả hay không phụ thuộc vào môi trường nhiệt thực tế, khoảng cách từ nguồn nhiệt, luồng không khí và cấu trúc tấm chắn.
Chỉ riêng cấp hợp kim không thể trả lời câu hỏi này.
Một loại nhôm bền hơn như 5052 không tự động làm cho vật liệu trở nên phù hợp với điều kiện nhiệt vượt quá khả năng chịu đựng của cụm tấm chắn nhôm. Độ bền cơ học và khả năng chịu nhiệt là các vấn đề kỹ thuật khác nhau.
Đối với các vị trí gần ống xả khắc nghiệt, thép không gỉ hoặc, trong các hệ thống cực đoan,Vật liệu tấm chắn nhiệt Inconel 625có thể phù hợp hơn.
Điểm nóng chảy đôi khi được sử dụng trong các so sánh tấm chắn nhiệt trực tuyến như thể đó là định mức nhiệt độ vận hành. Đối với một linh kiện xe được thiết kế kỹ thuật, cách tiếp cận đó là chưa đầy đủ.
Kim loại không nhất thiết phải nóng chảy trước khi các đặc tính cơ học, hành vi oxy hóa hoặc độ ổn định kích thước của nó trở nên không thể chấp nhận được đối với ứng dụng.
Việc lựa chọn tấm chắn nhiệt ô tô thay vào đó nên xem xét:
Đây là lý do tại sao việc so sánh hợp kim chỉ dựa trên nhiệt độ nóng chảy có thể dẫn đến quyết định chọn vật liệu kém hiệu quả.
Tăng độ dày tấm giúp tăng độ bền cơ học và độ cứng, nhưng cũng làm tăng trọng lượng linh kiện và mức tiêu thụ nguyên liệu thô.
Tấm chắn nhiệt ô tô có thể đạt được độ ổn định cấu trúc thông qua sự kết hợp giữa lựa chọn hợp kim, độ cứng (temper), dập nổi và hình học linh kiện được tạo hình.
Vì lý do này, độ dày thực tế tối thiểu nên được thiết lập dựa trên thiết kế linh kiện hoàn chỉnh và các yêu cầu xác nhận thay vì sao chép từ một tấm chắn nhiệt không liên quan.
Đối với dự án OEM mới hoặc dự án thay thế, hãy cung cấp càng nhiều thông tin sau đây càng tốt:
| Mục RFQ | Thông tin ví dụ |
|---|---|
| Ứng dụng | Khoang động cơ, đường hầm ống xả, bộ chuyển đổi xúc tác, bộ giảm thanh hoặc gầm xe |
| Hợp kim | 1050, 1100, 3003, 5052 hoặc khuyến nghị của nhà cung cấp |
| Độ cứng (Temper) | O, H14, H24, H32 hoặc yêu cầu trên bản vẽ |
| Độ dày | Độ dày danh nghĩa được chỉ định |
| Bề mặt | Phẳng hoặc dập nổi |
| Kiểu dập nổi | Mẫu, bản vẽ, mẫu thử hiện có hoặc thiết kế theo yêu cầu |
| Dạng cung cấp | Dạng tấm, cuộn, phôi hoặc chi tiết hoàn thiện |
| Kích thước | Chiều rộng, chiều dài và kích thước linh kiện |
| Gia công thêm | Dập, uốn, kéo, đột hoặc cắt tỉa |
| Số lượng | Yêu cầu về nguyên mẫu và sản lượng hàng năm |
Đôi khi có thể, nhưng không nên chỉ dựa vào tên hợp kim để thay thế.
Việc thay đổi từ 1050 sang 1100 có vẻ tương đối nhỏ, trong khi thay đổi từ 1050 sang 5052 đại diện cho sự thay đổi lớn hơn nhiều về độ bền và đặc tính tạo hình. Ngay cả khi hai vật liệu có thể thực hiện cùng một chức năng nhiệt, quy trình dập có thể cần các thông số khác nhau.
Trước khi phê duyệt thay thế, hãy xem xét:
Không phải người mua nào cũng bắt đầu với một thông số kỹ thuật vật liệu hoàn chỉnh. Đối với các dự án nguyên mẫu và tấm chắn nhiệt tùy chỉnh, điểm bắt đầu có thể là một bộ phận hiện có, bản vẽ hoặc đơn giản là một vấn đề lắp đặt.
Trong tình huống đó, hãy cung cấp:
Thông tin này cho phép đánh giá lựa chọn vật liệu cùng với độ dày và cấu trúc dập nổi.
BSTFLEX sản xuất vật liệu rào cản nhiệt nhôm dập nổi cho các ứng dụng quản lý nhiệt trong công nghiệp và ô tô.
Các dự án có thể được phát triển theo bản vẽ, mẫu thử và thông số kỹ thuật vật liệu của khách hàng, với các biến số như hợp kim, độ cứng, độ dày, kích thước tấm và cấu trúc dập nổi được đánh giá theo ứng dụng hoàn thiện.
Đối với các vùng nhiệt yêu cầu một loại kim loại khác, khách hàng cũng có thể đánh giá vật liệu tấm chắn nhiệt thép không gỉ dập nổi hoặc Vật liệu tấm chắn nhiệt Inconel Alloy 625.
1050, 1100, 3003 và 5052 là những loại nhôm có thể được xem xét cho tấm chắn nhiệt ô tô. Hợp kim phù hợp phụ thuộc vào khả năng tạo hình, độ bền cơ học, khả năng chống ăn mòn, hình học linh kiện và môi trường vận hành yêu cầu.
1050 có thể phù hợp cho các rào cản nhiệt dạng hình nhẹ, nơi yêu cầu khả năng tạo hình tuyệt vời và độ tinh khiết nhôm cao, đồng thời linh kiện không đòi hỏi độ bền cơ học cao.
1100 là nhôm dòng 1xxx tinh khiết thương mại với khả năng tạo hình tuyệt vời. 3003 chứa mangan và mang lại độ bền cơ học cao hơn trong khi vẫn giữ được khả năng tạo hình tốt. Điều này làm cho 3003 trở nên hữu ích cho các tấm chắn đòi hỏi độ cứng cao hơn.
3003 cung cấp sự cân bằng hữu ích giữa khả năng tạo hình và độ bền trung bình. 5052 cung cấp độ bền cao hơn và khả năng chống ăn mòn mạnh. Vật liệu tốt hơn phụ thuộc vào linh kiện hoàn thiện và môi trường thay vì chỉ dựa vào độ bền của hợp kim.
5052 có thể được xem xét cho các ứng dụng tấm chắn nhiệt nhôm đòi hỏi độ bền cơ học hoặc khả năng chống ăn mòn cao hơn. Sự phù hợp của nó đối với một vị trí ống xả cụ thể vẫn phụ thuộc vào mức độ tiếp xúc nhiệt, khe hở không khí, cấu trúc tấm chắn và các yêu cầu kiểm định.
Không nhất thiết. Độ bền cơ học cao hơn tự nó không thiết lập nhiệt độ vận hành cho phép cao hơn. Mức độ tiếp xúc nhiệt, đặc tính của hợp kim ở nhiệt độ cao, hình học linh kiện và khoảng cách tấm chắn phải được đánh giá riêng biệt.
Độ cứng ảnh hưởng đến độ cứng của tấm, độ bền và khả năng tạo hình. Hai tấm được làm từ cùng một hợp kim nhôm nhưng được cung cấp ở các độ cứng khác nhau có thể hoạt động khác nhau trong quá trình dập nổi, uốn và kéo sâu.
Có. Các dự án có thể được phát triển theo bản vẽ, mẫu hoặc yêu cầu ứng dụng. Người mua nên cung cấp hợp kim và độ cứng ưu tiên khi được chỉ định, cùng với độ dày, kích thước, yêu cầu dập nổi và số lượng sản xuất dự kiến.
Bốn loại hợp kim này đại diện cho các ưu tiên khác nhau thay vì chỉ là sự tiến triển đơn giản từ thấp đến cao.
1050 là một ứng cử viên sáng giá khi độ tinh khiết cao và khả năng tạo hình tuyệt vời là ưu tiên hàng đầu.
1100 mang lại những ưu điểm tương tự như một tấm nhôm tinh khiết thương mại được sử dụng rộng rãi.
3003 rất hữu ích khi tấm chắn nhiệt cần sự cân bằng tốt hơn giữa khả năng tạo hình và độ bền cơ học.
5052 hướng tới độ bền cao hơn và khả năng chịu đựng môi trường khắc nghiệt.
Thông số kỹ thuật cuối cùng nên kết hợp hợp kim, độ cứng, độ dày, hình học dập nổi và thiết kế linh kiện. Đối với các dự án OEM, hãy gửi cho BSTFLEX bản vẽ, mẫu, môi trường vận hành và số lượng của bạn để cấu trúc tấm chắn nhiệt nhôm có thể được đánh giá như một linh kiện hoàn chỉnh thay vì chỉ là một loại tấm riêng lẻ.
