Thiết Kế Tấm Chắn Nhiệt Kim Loại Dập: Dập Nổi, Gân, Mặt Bích và Chi Tiết Cạnh

Oct 29, 2026

Tấm chắn nhiệt bằng kim loại dập bắt đầu từ vật liệu dạng tấm, nhưng bộ phận hoàn thiện được định nghĩa bởi nhiều yếu tố hơn là mác hợp kim và độ dày. Các chi tiết dập nổi, gân định hình, mặt bích, mép cuộn, tính năng lắp ráp và các khu vực phẳng cục bộ đều ảnh hưởng đến việc liệu một tấm chắn mỏng có giữ được hình dáng, vừa vặn với cụm ống xả và có thể được sản xuất lặp lại hay không.

Đối với người mua OEM, các chi tiết này nên được coi là yêu cầu kỹ thuật thay vì tính năng thẩm mỹ. Một bản vẽ chỉ ghi rõ “tấm chắn nhiệt bằng thép không gỉ” hoặc “tấm chắn bằng nhôm dập nổi” vẫn để lại những câu hỏi lớn chưa được giải quyết: Những khu vực nào được dập nổi? Những bề mặt nào phải giữ phẳng? Bộ phận này nằm ở vị trí nào trong quá trình kiểm tra? Các cạnh được hoàn thiện như thế nào? Những tính năng định hình nào là quan trọng đối với độ khít?

BSTFLEX cung cấp tấm chắn nhiệt dập kim loại và hỗ trợ chế tạo tấm chắn nhiệt ống xả theo yêu cầu từ bản vẽ, mẫu và các yêu cầu ứng dụng. Các tham chiếu sản phẩm cứng hiện có bao gồm Tấm chắn nhiệt cổ góp xả và Tấm chắn nhiệt bộ tăng áp dập.

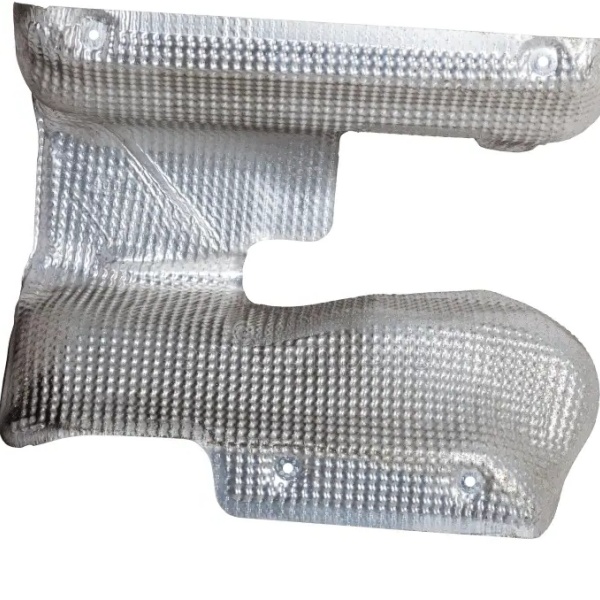

stamped metal heat shield

Tấm Chắn Nhiệt Bằng Kim Loại Dập Là Gì?

Tấm chắn nhiệt kim loại dập là một linh kiện dạng tấm kim loại được tạo hình nhằm tạo ra một rào cản nhiệt giữa một bộ phận nóng và các bộ phận xung quanh. Các ứng dụng trong ngành ô tô và ống xả thường sử dụng nhôm, thép không gỉ hoặc các hợp kim chịu nhiệt khác, tùy thuộc vào nhiệt độ, môi trường cơ học và cấu trúc yêu cầu.

Tấm vật liệu có thể phẳng trước khi định hình hoặc có thể nhận một hoa văn dập nổi trước. Tấm chắn hoàn thiện có thể bao gồm:

  • hình học vỏ ba chiều;
  • bề mặt dập nổi hoặc có lúm đồng tiền;
  • các gân hoặc hạt được tạo hình;
  • các tai gắn;
  • các mặt bích và viền bẻ C;
  • các lỗ hoặc khe;
  • các phần cắt cho cảm biến và kết nối;
  • kết cấu đơn lớp hoặc nhiều lớp theo yêu cầu dự án.

Các tính năng này không nên được thêm vào một cách độc lập. Việc thay đổi tính năng này có thể ảnh hưởng đến tính năng khác. Ví dụ, một gân dập nổi có thể làm tăng độ cứng cục bộ nhưng cũng có thể làm thay đổi cách tấm kim loại ứng xử trong thao tác tạo hình tiếp theo.


Dập nổi làm thay đổi nhiều hơn là bề ngoài

Dập nổi tạo ra một họa tiết ba chiều có kiểm soát trên tấm kim loại mỏng. Trong các ứng dụng tấm chắn nhiệt, họa tiết nổi có thể cải thiện độ cứng và giúp tấm kim loại mỏng giữ được hình dạng sau khi cắt và tạo hình.

Tuy nhiên, tấm kim loại được dập nổi không còn giống hệt với tấm phẳng ban đầu. Họa tiết làm thay đổi hình học cục bộ và tạo ra biến dạng trước khi chi tiết cuối cùng được hình thành. Vì lý do đó, độ sâu dập nổi, họa tiết và trình tự tạo hình nên được xem xét cùng nhau.

Khi chỉ định một tấm chắn nhiệt kim loại dập nổi, hãy xác định ít nhất:

  • vật liệu cơ bản;
  • chiều dày danh nghĩa của kim loại;
  • họa tiết dập nổi;
  • hướng họa tiết nếu có;
  • vùng dập nổi;
  • các khu vực phải được giữ phẳng;
  • các yêu cầu tạo hình tiếp theo.

BSTFLEX cung cấp tấm chắn nhiệt bằng thép không gỉ dập nổicó nhiều tùy chọn khổ mỏng khác nhau và hỗ trợ các họa tiết dập nổi khác nhau. Mộttấm khiên nhiệt nhôm dập nổicũng có sẵn cho các dự án yêu cầu kết cấu bằng nhôm.

Các trang vật liệu nên tiếp tục là điểm đến mua sắm đối với tấm nguyên liệu hoặc bán thành phẩm. Thay vào đó, một tấm chắn đã được dập thành phẩm nên được quy định theo hình học cuối cùng, yêu cầu lắp ráp và ứng dụng của nó.


Giữ Cho Các Khu Vực Phẳng Quan Trọng Luôn Phẳng

Không phải mọi bề mặt đều có lợi từ việc dập nổi.

Một mặt bệ lắp ráp có thể cần tựa vào một giá đỡ. Một vòng đệm có thể yêu cầu một khu vực chịu lực được xác định. Một chuẩn được sử dụng trong quá trình kiểm tra có thể cần một bề mặt tham chiếu ổn định. Một mặt bích có thể cần khớp với một bộ phận khác mà không bị thay đổi vị trí bởi phần đỉnh dập nổi.

Những vị trí này nên được đánh dấu trên bản vẽ là các khu vực phẳng hoặc các khu vực được kiểm soát khác khi cần thiết.

Ví dụ, một thân tấm chắn rộng có thể sử dụng họa tiết dập nổi trong khi các khu vực ngay xung quanh lỗ lắp vẫn phẳng. Điều đó không làm cho các vùng phẳng kém quan trọng hơn. Chúng có thể là các đặc điểm kiểm soát cách toàn bộ tấm chắn nằm trên xe.

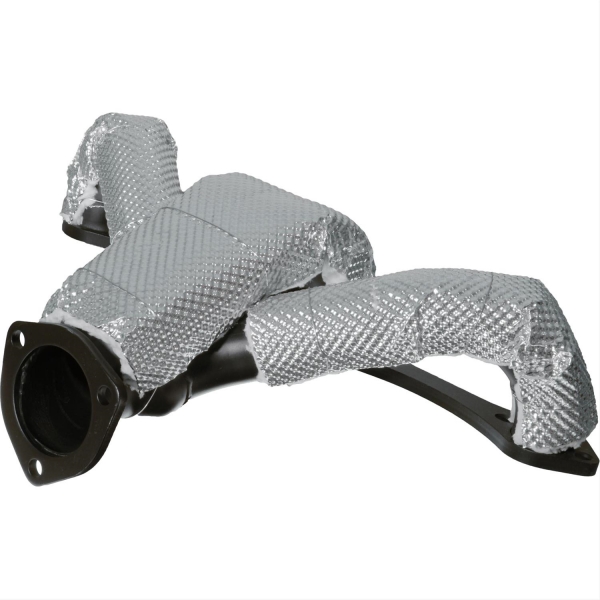

stamped metal heat shield

Gân và Đường Gân Nổi Là Các Đặc Điểm Kết Cấu

Các khu vực kim loại tấm lớn không có giá đỡ có thể bị linh hoạt. Một gân hoặc đường gân nổi được định hình có thể làm thay đổi độ cứng cục bộ mà không chỉ đơn thuần làm tăng độ dày kim loại cơ bản trên toàn bộ linh kiện.

Đối với bản vẽ tấm chắn nhiệt, hãy xác định gân nào mang tính chức năng và hình học nào có thể được điều chỉnh trong quá trình đánh giá sản xuất.

Một gân chức năng có thể được sử dụng để:

  • làm cứng một tấm rộng;
  • giúp duy trì một đường viền được định hình;
  • tách biệt các bề mặt cục bộ;
  • kiểm soát độ biến dạng xung quanh khu vực lắp ráp;
  • tạo khoảng hở xung quanh một linh kiện khác.

Đừng cho rằng việc sao chép ngoại quan trực quan của một gân hiện có sẽ tự động tái tạo chức năng của nó. Vật liệu xung quanh, độ sâu, hướng và mối quan hệ với các đặc điểm lắp ráp đều quan trọng.

Tương tự như vậy, việc bổ sung thêm các gân để làm cho một bộ phận “cứng cáp hơn” không tự động là một sự cải thiện. Sự thay đổi có thể ảnh hưởng đến quá trình tạo hình, khoảng hở, trọng lượng, phản ứng rung động hoặc không gian có sẵn xung quanh ống xả.


Mặt Bích Kiểm Soát Hình Dạng, Giao Diện và Việc Lắp Ráp

Mặt bích thường là một trong những đặc điểm quan trọng nhất trong một tấm chắn nhiệt kim loại được định hình. Nó có thể làm cứng một cạnh, cung cấp bề mặt gắn kết hoặc xác định giao diện với một linh kiện khác.

RFQ nên phân biệt một số yêu cầu liên quan đến mặt bích:

Đặc điểm mặt bích Những gì người mua nên xác định
Vị trí mặt bích Mối quan hệ của nó với hình học chính của tấm chắn và tham chiếu lắp ráp
Góc mặt bích Hướng danh định và bất kỳ yêu cầu quan trọng về độ khít nào
Chiều rộng mặt bích Khu vực chịu lực hoặc kết cấu được yêu cầu
Vị trí lỗ Vị trí tương đối với hệ thống chuẩn được phê duyệt
Khoảng hở liền kề Không gian cần thiết xung quanh ống xả, ống mềm, giá đỡ hoặc các bộ phận thân xe
Xử lý cạnh Yêu cầu hoàn thiện được cắt, gấp, cuộn hoặc chỉ định khác

Nếu một mặt bích bị uốn bằng tay trong mỗi lần lắp ráp thử nghiệm để làm cho các lỗ thẳng hàng, dự án vẫn chưa có hình học sản xuất được kiểm soát. Việc điều chỉnh nên được đo lường, xem xét và chuyển vào thiết kế đã được phê duyệt nếu phù hợp.


Thiết Kế Cạnh Xứng Đáng Có Chú Thích Bản Vẽ Riêng

Các tấm chắn nhiệt bằng kim loại mỏng có thể có các cạnh dài để lộ ra ngoài, bao gồm cả các khu vực tiếp cận được trong quá trình lắp ráp hoặc bảo trì xe. Do đó, hình học cạnh ảnh hưởng nhiều hơn là chỉ ngoại quan.

Tùy thuộc vào dự án, một cạnh có thể là:

  • được để lại thành một mép cắt có kiểm soát;
  • đã gấp;
  • được viền mép;
  • được cuộn;
  • được kết hợp vào một gờ;
  • được phủ hoặc nối liền như một phần của cấu trúc nhiều lớp.

Tùy chọn phù hợp phụ thuộc vào độ dày tấm vật liệu, hình học của chi tiết, dụng cụ và ứng dụng. Không chỉ định mép cuộn hoặc mép viền chỉ dựa thuần túy vào một bức ảnh mà không kiểm tra xem vật liệu và hình học xung quanh có cho phép thực hiện thao tác đó hay không.

Trường hợp một cạnh có khả năng phải cầm nắm trong quá trình lắp ráp, hãy xác định yêu cầu đó trong quá trình đánh giá thiết kế thay vì sau khi dụng cụ sản xuất đã hoàn tất.

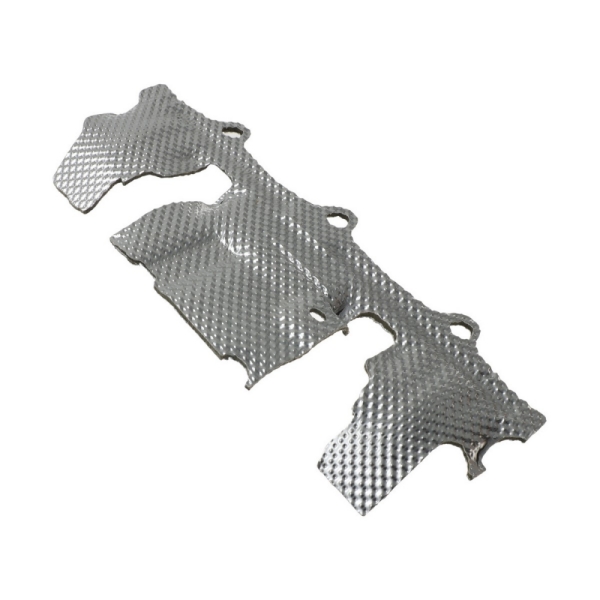

stamped metal heat shield

Các lỗ lắp đặt phải được định vị từ các chuẩn chức năng

Một lỗ lắp đặt chỉ hữu ích khi vị trí của nó được kiểm soát tương đối so với phần còn lại của tấm chắn.

Đối với một tấm chắn nhiệt dập theo yêu cầu, hãy xác định hệ quy chiếu được sử dụng để kiểm tra các tính năng lắp ráp quan trọng. Tránh định kích thước cho mọi lỗ một cách độc lập với các cạnh bên ngoài không liên quan nếu các cạnh đó không kiểm soát việc lắp ráp.

Bản vẽ phải làm rõ:

  • bề mặt hoặc tính năng nào thiết lập vị trí của linh kiện;
  • lỗ nào là tham chiếu lắp ráp chính;
  • lỗ đó có dạng tròn hay được tạo rãnh có chủ đích;
  • rãnh cho phép điều chỉnh theo hướng nào;
  • những bề mặt xung quanh nào yêu cầu khoảng trống sau khi lắp ráp.

Đối với các tấm chắn sử dụng vấu lắp được tạo hình, góc của vấu và vị trí lỗ phải được đánh giá cùng nhau. Một lỗ có thể khớp với tọa độ bản vẽ hai chiều nhưng vẫn có thể bị đặt sai vị trí trong cụm lắp ráp nếu vấu được tạo hình sai góc.


Các Phần Cắt Phải Có Đủ Thông Tin Để Đảm Bảo Mục Đích Của Chúng

Các tấm chắn khí thải dập thường bao gồm các lỗ hở cho cảm biến, phụ kiện, dây đai hoặc lối tiếp cận bảo dưỡng.

Do đó, một lỗ cắt phải được định kích thước dựa trên những gì nó cần để hở thay vì sao chép từ một mẫu cũ mà không có bối cảnh.

Khi có thể, hãy xác định:

  • linh kiện đi qua hoặc đi bên cạnh lỗ mở;
  • khoảng hở lắp ráp yêu cầu;
  • liệu lỗ mở có cần phải cho phép dụng cụ tiếp cận hay không;
  • liệu mép xung quanh có cần gia cố hay không;
  • liệu lỗ cắt có làm thay đổi độ phủ nhiệt yêu cầu hay không.

Lỗ mở lớn hơn có thể đơn giản hóa việc lắp ráp đồng thời làm lộ ra nhiều nguồn nhiệt hơn. Lỗ mở nhỏ hơn có thể cải thiện độ phủ nhưng khiến việc bảo trì trở nên bất khả thi. Hình học cuối cùng cần cân bằng cả hai chức năng này.


Chiều Cao Dập Nổi và Độ Dày Kim Loại Là Các Số Đo Khác Nhau

Sự phân biệt này rất quan trọng khi so sánh các báo giá.

Một tấm kim loại dày 0,20 mm không trở thành một tấm kim loại dày vài milimet chỉ vì hoa văn dập nổi có chiều cao biên dạng tổng thể lớn hơn. Độ dày kim loại nền và biên dạng dập nổi hoàn thiện là các kích thước khác nhau.

Đối với một tấm chắn nhiều lớp, sự phân biệt này thậm chí còn trở nên quan trọng hơn. Bản kỹ thuật có thể cần phải xác định:

  • độ dày kim loại;
  • chiều cao biên dạng dập nổi;
  • độ dày vật liệu cách nhiệt;
  • tổng độ dày cụm lắp ráp hoàn thiện.

Không sử dụng một trong các số đo này để thay thế cho các số đo khác.


Khả Năng Tạo Hình Phải Được Xem Xét Trước Khi Bản Vẽ Được Chốt

Một thiết kế có thể dễ mô hình hóa trong CAD nhưng lại khó tạo hình lặp đi lặp lại từ tấm mỏng.

Bán kính gấp khúc nhỏ, các hình dạng cục bộ sâu, các chuyển tiếp đột ngột và nhiều chi tiết gần nhau có thể đặt ra yêu cầu lớn đối với vật liệu trong quá trình tạo hình. Một tấm kim loại dập nổi có thể ứng xử khác với chính hợp kim đó ở trạng thái phẳng ban đầu.

Đó là lý do tại sao nhà cung cấp sản xuất nên xem xét lại hình học đề xuất trước khi bên mua coi mọi đặc tính là cố định.

Việc xem xét cần xác định:

  • các đặc tính quan trọng về mặt chức năng;
  • các đặc tính có thể điều chỉnh để phù hợp với khả năng chế tạo;
  • các khu vực có nguy cơ bị biến dạng quá mức;
  • các vùng phẳng cần thiết cho việc lắp ráp hoặc kiểm tra;
  • các điều kiện mép yêu cầu xử lý đặc biệt;
  • các đặc tính có thể yêu cầu nhiều hơn một bước dập hình.

Điều này không có nghĩa là nhà cung cấp được tự ý thay đổi chi tiết mà không có sự phê duyệt. Điều đó có nghĩa là phản hồi về khả năng chế tạo nên diễn ra đủ sớm để sự thay đổi được phê duyệt không đòi hỏi phải thiết kế lại không cần thiết sau này.


Một mẫu thử nghiệm nên kiểm chứng nhiều hơn là chỉ hình dạng bên ngoài

Mẫu đầu tiên nên được kiểm tra đối chiếu với bản vẽ và cụm lắp ráp dự kiến.

Đối với tấm chắn nhiệt bằng kim loại dập, các bước kiểm tra mẫu hữu ích bao gồm:

Kiểm tra mẫu Nội dung cần xác nhận
Độ vừa vặn tổng thể Tấm chắn khớp với cụm cổ góp, bộ tăng áp hoặc cụm ống xả dự kiến
Các đặc tính lắp ráp Các lỗ, rãnh và vấu thẳng hàngmà không bị ép gượng vô lý
Khoảng hở Khoảng cách quan trọng ở phía tỏa nhiệt và các linh kiện cần bảo vệ vẫn đạt mức chấp nhận được
Họa tiết dập nổi Họa tiết và các vùng phẳng khớp với yêu cầu đã phê duyệt
Gờ tạo hình Các gờ bắt buộc giữ nguyên vị trí và hình học dự kiến
Các mép Xử lý mép khớp với bản vẽ và yêu cầu thao tác cầm nắm
Khả năng tiếp cận bảo dưỡng Tấm chắn không cản trở các bu-lông/đai ốc, cảm biến hoặc điểm bảo trì cần thiết

Nếu mẫu thử nghiệm yêu cầu cắt gọt, uốn cong hoặc mở rộng lỗ trong quá trình lắp đặt, hãy ghi lại sửa đổi đó. Bản vẽ sản xuất đã phê duyệt nên mô tả hình học đã chấp nhận thay vì dựa vào sự điều chỉnh không được ghi chép tại xưởng.


Đừng biến trang thông tin vật liệu thành quy cách kỹ thuật của chi tiết hoàn chỉnh

Các trang thông tin vật liệu BSTFLEX và trang sản phẩm dập phục vụ các mục đích mua hàng khác nhau.

Trang Tấm rào chắn nhiệt thép không gỉ và Tấm rào chắn nhiệt nhôm dập nổi là các điểm khởi đầu phù hợp khi bên mua cần vật liệu làm tấm chắn nhiệt.

Danh mục Tấm chắn nhiệt kim loại dập là hướng đi chính xác khi yêu cầu là một linh kiện định hình hoàn chỉnh.

Đối với một ứng dụng hiện có, người mua cũng có thể xem xét Exhaust Manifold Heat Shield và Stamped Turbocharger Heat Shield làm ví dụ về các tấm chắn nhiệt ống xả cứng.


Những gì cần gửi cho một Yêu cầu Báo giá (RFQ) Tấm chắn nhiệt dập tùy chỉnh

Một RFQ hữu ích cung cấp đủ thông tin để hiểu rõ cả bộ phận lẫn cách lắp đặt.

Bao gồm:

  • bản vẽ 2D và dữ liệu 3D có sẵn;
  • mẫu tham khảo nếu có;
  • mác vật liệu và độ dày danh định, nếu cố định;
  • yêu cầu dập nổi;
  • các khu vực phẳng quan trọng;
  • các gân chức năng hoặc các đặc điểm được tạo hình;
  • các mốc định vị, lỗ và rãnh lắp ráp;
  • yêu cầu về cạnh viền;
  • khoảng sáng lắp đặt quan trọng;
  • linh kiện cần được bảo vệ nhiệt;
  • số lượng mẫu nguyên mẫu;
  • số lượng sản xuất dự kiến;
  • các tài liệu kiểm tra hoặc phê duyệt mẫu bắt buộc.

Khi một chi tiết chưa được hoàn thiện, hãy xác định chi tiết đó ở trạng thái chờ đánh giá chế tạo thay vì gán một giá trị tùy ý chỉ để hoàn thành bản vẽ.


Các câu hỏi thường gặp

Tại sao các tấm chắn nhiệt kim loại ô tô lại được dập nổi?

Việc dập nổi tạo ra một họa tiết ba chiều trên tấm mỏng, giúp tăng độ cứng và hỗ trợ vật liệu duy trì hình dạng của nó. Họa tiết dập nổi vẫn phải được xem xét kết hợp với các thao tác tạo hình tiếp theo và hình học của tấm chắn cuối cùng.

Chiều cao dập nổi có giống với độ dày của tấm kim loại không?

Không. Độ dày của tấm mô tả kim loại cơ bản. Chiều cao dập nổi mô tả biên dạng bề mặt ba chiều được tạo ra bởi họa tiết. Chúng nên được chỉ định riêng biệt.

Tại sao một số khu vực của tấm chắn nhiệt dập lại để phẳng?

Các vùng phẳng có thể cần thiết xung quanh các lỗ lắp ráp, mốc kiểm tra, bề mặt tiếp xúc hoặc các vị trí khác mà bề mặt dập nổi sẽ gây cản trở cho việc lắp ráp hoặc đo lường.

Tấm chắn nhiệt dập có thể bao gồm các gân tăng cứng và vấu lắp ráp không?

Có, một tấm chắn nhiệt được tạo hình có thể kết hợp các gân, gờ nổi, vấu, bích, lỗ và các tính năng cụ thể theo ứng dụng khác. Hình học và khả năng chế tạo của chúng nên được xem xét như một phần của thiết kế chi tiết hoàn chỉnh.

Người mua OEM nên gửi bản vẽ hay mẫu vật lý?

Bản vẽ có kiểm soát được ưu tiên hơn để xác định các yêu cầu sản xuất, trong khi mẫu vật lý có thể cung cấp bối cảnh hình học và lắp đặt hữu ích. Đối với việc phát triển sản phẩm thay thế, hãy xác định bất kỳ sự mài mòn, biến dạng hoặc sửa đổi trước đó nào trên mẫu trước khi coi đó là tài liệu tham khảo cho sản xuất.

BSTFLEX có thể sản xuất các tấm chắn nhiệt kim loại dập tùy chỉnh không?

BSTFLEX hỗ trợ các dự án tấm chắn nhiệt kim loại tùy chỉnh dựa trên bản vẽ, mẫu và các yêu cầu lắp đặt. Các yêu cầu về vật liệu, độ dày, dập nổi, hình học, lắp ráp và xác thực nên được xác nhận cho từng dự án cụ thể trước khi sản xuất.


Yêu cầu đánh giá tấm chắn nhiệt kim loại dập

BSTFLEX hỗ trợ các sản phẩm chắn nhiệt ống xả cứng tùy chỉnh cho các ứng dụng ô tô và công nghiệp. Các sản phẩm chắn nhiệt kim loại hiện tại bao gồm tấm chắn cổ góp và bộ tăng áp được tạo hình, trong khi các vật liệu thép không gỉ và nhôm dập nổi có sẵn riêng cho các yêu cầu thu mua vật liệu.

Gửi cho BSTFLEX bản vẽ, mẫu hoặc thông tin lắp đặt tấm chắn nhiệt của bạn cùng với yêu cầu về vật liệu, các tính năng lắp ráp quan trọng, số lượng dự kiến và các yêu cầu phê duyệt mẫu.
