Vật liệu cách âm ống xả hàng hải chỉ được sử dụng khi thiết kế bộ giảm thanh bao gồm một phần vật liệu hấp thụ âm thanh bên trong. Do đó, trong các ứng dụng hàng hải, câu hỏi mua hàng đầu tiên nên là hệ thống xả là loại khô, loại ướt, hay hệ thống kết hợp có phần khô trước khi phun nước.
Bộ giảm thanh ống xả hàng hải loại khô có thể sử dụng sợi thủy tinh, bông len thép không gỉ và các vật liệu cách âm chịu nhiệt độ cao khác xung quanh lõi đục lỗ hoặc phía sau kim loại đục lỗ. Hệ thống ống xả ướt hoạt động khác: nước làm mát được phun vào dòng khí xả, và nhiều bộ giảm thanh hàng hải hạ lưu sử dụng nước, các buồng và các bộ phận đúc sẵn thay vì vật liệu cách âm ống xả dạng sợi thông thường.
BSTFLEX cung cấp vật liệu cách âm ống xả và bộ giảm thanh cho các ứng dụng mà sợi âm thanh bên trong là một phần của thiết kế được phê duyệt. Hướng dẫn này giải thích cách quy định vật liệu cách âm cho động cơ diesel hàng hải, bộ giảm thanh hàng hải khô và các hệ thống ống xả tàu thuyền khác sử dụng vật liệu truyền âm bằng sợi.

Các thuật ngữ bộ giảm thanh hàng hải và ống giảm thanh hàng hải bao gồm một số cấu hình ống xả rất khác nhau.
| Bố trí ống xả | Điều gì xảy ratrong hệ thống | Ý nghĩa đối với việc mua vật liệu cách âm |
|---|---|---|
| Ống xả hàng hải loại khô | Khí xả nóng di chuyển qua đường ống xả bằng kim loại mà không có sự phun nước làm mát trong phần tương ứng. | Bộ giảm thanh hấp thụ có thể sử dụng vật liệu cách âm bên trong chịu nhiệt độ cao nếu được chỉ định theo thiết kế của nó. |
| Ống xả hàng hải loại ướt | Nước làm mát được phun vào dòng khí xả ở hạ lưu của động cơ hoặc điểm trộn. | Không giả định rằng bắt buộc phải sử dụng vật liệu cách âm ống xả dạng sợi thông thường. Hãy xác nhận cấu trúc bên trong của bộ giảm thanh ướt hoặc bẫy nước. |
| Hệ thống kết hợp | Phần ống xả khô được tiếp nối bằng việc phun nước và phần ướt ở hạ lưu. | Xác định xem vật liệu cách âm được đặt ở phần khô, phần ướt hay một cụm bộ giảm thanh riêng biệt. |
Sự phân biệt này giúp tránh một lỗi mua hàng phổ biến: đặt mua vật liệu cách âm ống xả hàng hải cho bẫy nước hoặc bộ giảm thanh ướt vốn không được thiết kế để chứa vật liệu truyền âm bằng sợi.
Trong hệ thống ống xả hàng hải loại ướt, nước biển hoặc dòng nước làm mát động cơ khác được phun vào khí xả nóng. Điều này làm giảm nhiệt độ ở hạ lưu và cũng góp phần làm giảm tiếng ồn.
Hệ thống sau đó có thể bao gồm:
Nhiều sản phẩm trong số này sử dụng cấu trúc nhựa gia cố sợi thủy tinh đúc sẵn hoặc các cấu trúc chống ăn mòn khác và dựa vào việc quản lý nước và các buồng bên trong thay vì vật liệu cách âm ống xả có thể thay thế.
Trước khi báo giá thay thế vật liệu cách âm bộ giảm thanh hàng hải, hãy yêu cầu bản vẽ, ảnh chụp bên trong hoặc thông số kỹ thuật gốc cho thấy vật liệu cách âm dạng sợi thực sự nằm bên trong bộ phận đó.
Vật liệu cách âm dạng sợi thích hợp hơn trong trường hợp hệ thống ống xả hàng hải bao gồm một bộ giảm thanh hấp thụ loại khô.
Một đoạn hấp thụ tiêu biểu có thể bao gồm:
Một số hệ thống xả động cơ diesel hàng hải hoặc máy phát điện phụ lớn hơn có thể sử dụng các đoạn hấp thụ và phản xạ trong cùng một bộ giảm thanh.
Đánh dấu vùng nhồi cách âm trên bản vẽ bộ giảm thanh. Không thêm sợi vào:

Vật liệu nhồi ống xả hàng hải bằng sợi thủy tinh có thể được xem xét cho một bộ giảm thanh hấp thụ khô phù hợp khi loại thủy tinh và cấu trúc được chỉ định khớp với các điều kiện vận hành cơ học và nhiệt.

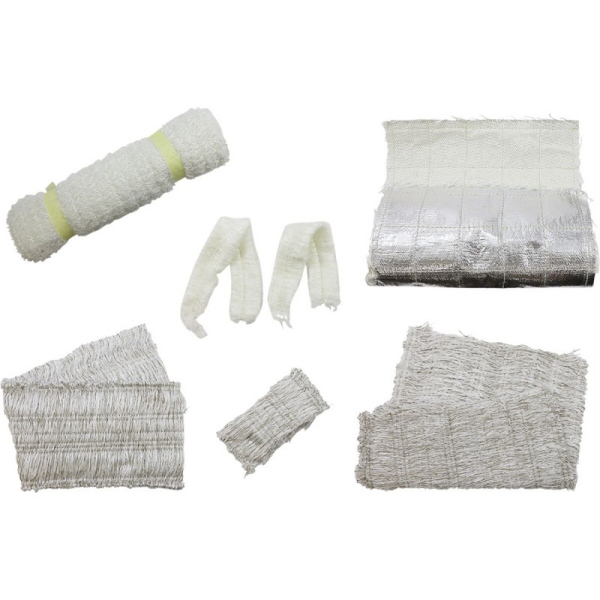

BSTFLEX cung cấp một số dạng cung cấp sợi thủy tinh:
Thông số kỹ thuật mua hàng nên quy định chi tiết hơn là chỉ ghi sợi thủy tinh.
Xác định rõ:
Hàng hải không tự động có nghĩa là vật liệu nhồi liên tục ngm trong nước biển.
Các điều kiện độ ẩm có thể xảy ra bao gồm:
Những điều kiện này khác biệt đáng kể.
Không nên mặc nhiên cho rằng vật liệu được phê duyệt cho bộ giảm thanh hàng hải khô là phù hợp để tiếp xúc trực tiếp với nước biển. Nếu nước có thể chạm tới lớp vật liệu cách âm, hãy cung cấp thông tin đó trong quá trình lựa chọn vật liệu và xác định xem thiết kế bộ giảm thanh có nhằm mục đích thoát nước và khô ráo sau khi vận hành hay không.
Độ ẩm có thể làm tăng khối lượng đo được của vật liệu sợi đóng gói mà không làm tăng lượng sợi tiêu âm khô.
Đối với sản xuất OEM và kiểm tra đầu vào, hãy chỉ định:
Trọng lượng sợi khô
thay vì chỉ dựa vào:
tổng trọng lượng khi nhận được hoặc bị ảnh hưởng bởi độ ẩm.
Khi việc kiểm soát độ ẩm là quan trọng, thông số kỹ thuật vật liệu phải xác định cơ sở điều hòa và cân đã thỏa thuận.
Một mẫu ống giảm thanh hàng hải đã qua sử dụng cũng có thể chứa nước ngưng tụ, muội than, dầu hoặc cặn muối. Do đó, trọng lượng sau khi tháo ra của nó không nên mặc nhiên được coi là trọng lượng sản xuất ban đầu.

Ngay cả hệ thống xả hàng hải trên danh nghĩa là khô cũng có thể bị ngưng tụ trong quá trình tắt máy và làm mát.
Trường hợp bộ giảm thanh có bố trí đường thoát nước, vật liệu cách âm không được làm tắc nghẽn:
Hiển thị các tính năng này trên bản vẽ gửi cho nhà cung cấp vật liệu đóng gói.
Đối với vật liệu chèn rời, hãy xác định vị trí sợi nên dừng lại so với khu vực thoát nước. Đối với thảm hoặc gói gia công, hãy baoمل clearance cần thiết vào mẫu cắt hoặc kích thước linh kiện hoàn thiện.
Một số bộ giảm thanh ống xả hàng hải khô sử dụng vật liệu đóng gói bộ giảm thanh bằng bùi nhùi thép không gỉ hoặc một lớp sợi kim loại gần lõi đục lỗ.
Lớp này có thể phục vụ một chức năng khác với lớp làm đầy cách âm bằng sợi thủy tinh chính.
Chỉ định:
BSTFLEX cung cấp Bông thép không gỉ chèn ống bô giảm thanh và Cuộn bông thép không gỉ cho các kết cấu chèn ống xả phù hợp.
Thần từ "thép không gỉ" không xác định duy nhất một đặc tính chống ăn mòn.
Trong yêu cầu báo giá (RFQ) ngành hàng hải, hãy xác định rõ mác hợp kim của:
Không sao chép tên gọi hợp kim từ thành phần này sang thành phần khác.
Ví dụ, lưới thép không gỉ đỡ có thể dùng một loại hợp kim trong khi bông thép lại dùng loại khác. Bảng danh mục vật tư hoàn chỉnh nên liệt kê riêng biệt từng thành phần.
Nơi có khả năng tiếp xúc với nước mặn, hãy nêu rõ điều kiện đó và yêu cầu đánh giá vật liệu đề xuất cho môi trường thực tế.

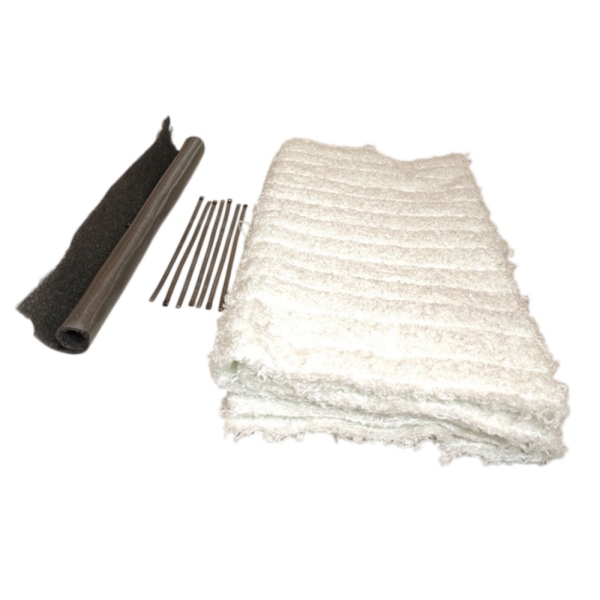

Bộ giảm thanh hàng hải có thể sử dụng một lớp bông thép bên cạnh lõi đục lỗ và một lưới kim loại riêng biệt xung quanh phần chèn chính.
Lớp phía lõi có thể giúp bảo vệ phần sợi xung quanh khỏi các điều kiện khắc nghiệt ở phía khí xả.
Lưới giữ giúp cố định phần vật liệu chèn.
BSTFLEX cung cấp Lưới thép không gỉ cho ống xả để giữ vật liệu chèn ống bô giảm thanh.
Đối với phần lưới, hãy chỉ rõ:
Không coi lưới như sợi cách âm và không tính trọng lượng của nó vào phần khối lượng bông thủy tinh khô.
Động cơ đẩy và máy phát điện phụ tùng hàng hải có thể khiến bộ giảm thanh ống xả chịu các chu kỳ hoạt động khác nhau.
Cung cấp:
Không chọn vật liệu chèn chỉ dựa vào công suất hoặc dung tích động cơ.

Nhiệt độ khí xả hàng hải thay đổi dọc theo hệ thống.
Để đánh giá vật liệu, hãy xác định xem nhiệt độ được cung cấp được đo ở đâu:
Nhiệt độ hạ lưu của bộ phận phun nước không nên được sử dụng làm thông số kỹ thuật nhiệt cho bộ giảm thanh khô ở thượng lưu.
Tương tự, nhiệt độ khí xả khô nóng không nên tự động được gán cho bộ giảm thanh ướt ở hạ lưu.
Đối với bộ giảm thanh hấp thụ khô hình trụ có lõi đục lỗ ở giữa:
V = π × (D2 - d2) × L / 4.000.000
với các kích thước tính bằng milimét, trong đó:
Trừ đi các cấu kiện kết cấu, vách ngăn và các thành phần khác chiếm không gian buồng âm thanh.
Đối với các bộ giảm thanh hàng hải có hình bầu dục hoặc hình dạng bất thường, hãy sử dụng bản vẽ thực tế hoặc diện tích mặt cắt ngang CAD thay vì áp dụng công thức hình tròn.
Nơi mà mật độ lắp đặt đã được xác thực:
Trọng lượng sợi khô = thể tích đóng gói ròng × mật độ lắp đặt đã phê duyệt.
Điều này chuyển đổi một yêu cầu thiết kế hiện có thành số lượng sản xuất. Nó không xác định mật độ chính xác cho một ống giảm thanh hàng hải mới.
Đối với thiết kế mới, số lượng đóng gói nên được thiết lập thông qua quy trình kỹ thuật và thẩm định bộ giảm thanh.
Không chuyển đổi mật độ đóng gói từ:
mà không xác nhận rằng vật liệu, hình học và điều kiện vận hành là tương đương.
Các nhà sản xuất hệ thống xả hàng hải có thể mua vật liệu đóng gói dưới dạng:
Đối với vật liệu đóng gói hệ thống xả hàng hải số lượng lớn, hãy xác định trọng lượng tịnh của bao bì tách biệt với số lượng cần thiết trong mỗi bộ giảm thanh.
Gói hàng số lượng lớn 10 kg hoặc 20 kg là đơn vị kiểm kê và vận chuyển. Nó không quy định số lượng điền đầy của một ống giảm thanh hàng hải.

Trường hợp cùng một bộ giảm thanh hàng hải khô được lắp ráp lặp đi lặp lại, vật liệu đóng gói có thể được cung cấp theo dạng định lượng sẵn.
Một gói đơn lẻ có thể xác định:
Điều này có thể làm giảm việc cân đo bên dây chuyền, nhưng lợi ích cần được đánh giá dựa trên phương pháp sản xuất thực tế của nhà manufacturer.

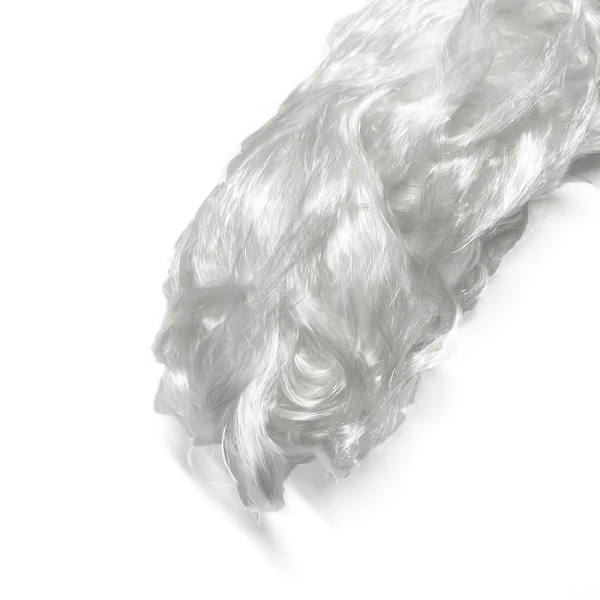

Đối với các dự án sợi thủy tinh rời, hãy xem xét BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.

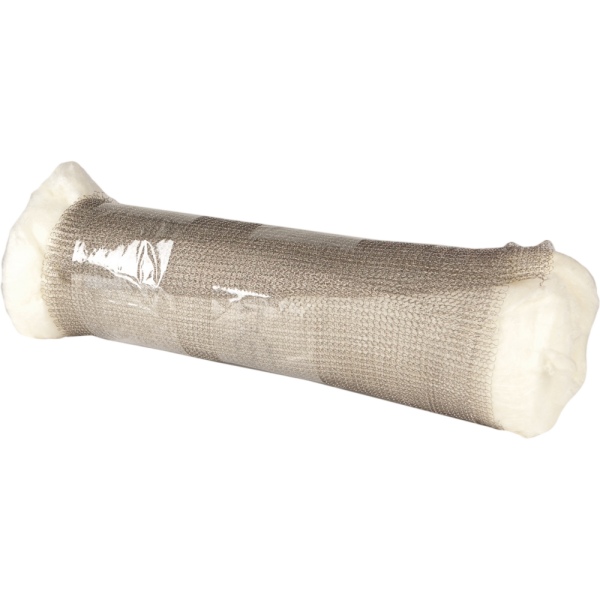

Trường hợp việc xử lý sợi rời là không mong muốn, có thể cân nhắc sử dụng linh kiện đóng gói có bao bọc.

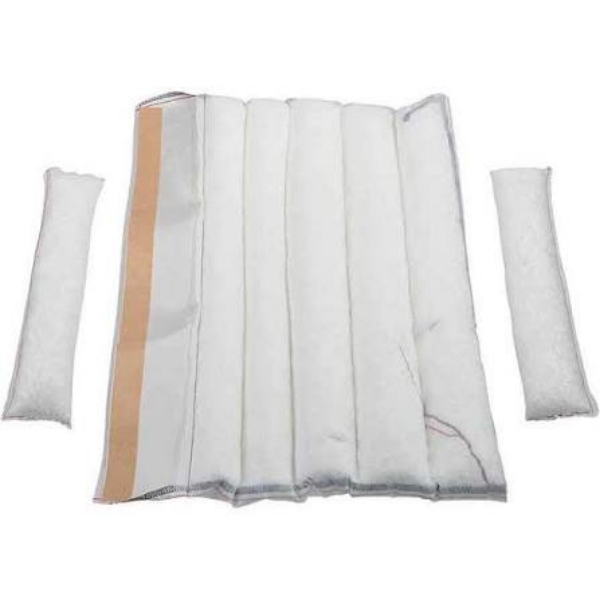

Sản phẩm BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag chứa sợi thủy tinh bên trong cấu trúc túi lưới thủy tinh dệt.
Đối với nguồn cung OEM, hãy chỉ định:
Vật liệu chèn bằng sợi thủy tinh bên trong vẫn cần được đánh giá đối với bộ giảm thanh hàng hải thực tế và các điều kiện độ ẩm. Bản thân túi lưới không xác định sự phù hợp cho việc tiếp xúc trực tiếp với nước biển.

| Hạng mục kiểm tra | Nội dung cần kiểm tra |
|---|---|
| Nhận dạng vật liệu | Họ sợi, cấp độ và tham chiếu sản phẩm được phê duyệt. |
| Số lượng vật liệu khô | Trọng lượng sợi ròng hoặc trọng lượng chèn linh kiện theo cơ sở được phê duyệt. |
| Kích thước | Kích thước tấm, thảm, vỏ bọc hoặc linh kiện cắt. |
| Các lớp kim loại | Hiệu chỉnh thông số kỹ thuật của len, lưới, màn chắn và hợp kim khi cần thiết. |
| Tình trạng | Không có hiện tượng tiếp xúc độ ẩm, ô nhiễm hoặc hư hỏng bao bì không chấp nhận được. |
| Khả năng truy xuất nguồn gốc | Số bộ phận, nhận dạng lô hoặc mẻ và tài liệu bắt buộc. |
| Đóng gói | Số lượng tịnh của gói, nhãn và cấu hình thùng carton chính xác. |
Khi xây dựng thông số kỹ thuật đóng gói thay thế từ một bộ giảm thanh hiện có, hãy ghi lại tình trạng trước khi tháo vật liệu cũ.
Kiểm tra:
Chỉ sử dụng khối lượng vật liệu tháo ra làm thông tin tham khảo lịch sử. Nó có thể không còn đại diện cho lượng nạp khô ban đầu.
Hao hụt sợi hoặc hiệu suất âm thanh kém cũng có thể do:
Ghi lại vị trí sự cố và cấu trúc xung quanh trước khi thay đổi vật liệu.
Chuyển sang một loại sợi khác chỉ vì tàu hoạt động trong môi trường biển có thể làm che giấu nguyên nhân thực sự của sự cố.

| Trường RFQ | Thông tin cần cung cấp |
|---|---|
| Ứng dụng hàng hải | Động cơ đẩy, động cơ phụ, máy phát điện hoặc thiết bị khác trên tàu. |
| Loại ống xả | Ống xả khô, ống xả ướt hoặc hệ thống kết hợp. |
| Vị trí vật liệu chèn | Bộ giảm thanh khô, đoạn thượng lưu, đoạn hạ lưu hoặc khoang âm thanh được xác định khác. |
| Hình học bộ giảm thanh | Kích thước lõi, kích thước vỏ bên trong và bản vẽ vùng chèn. |
| Vật liệu | Vật liệu chèn hiện tại đã được phê duyệt hoặc sợi thủy tinh, bùi nhùi thép không gỉ hoặc vật liệu khác được đề xuất. |
| Yêu cầu nạp | Khối lượng khô, mật độ được phê duyệt hoặc yêu cầu phát triển. |
| Điều kiện độ ẩm | Môi trường buồng máy khô, tiếp xúc với nước ngưng tụ, không khí mặn, thỉnh thoảng bị nước vào hoặc tiếp xúc trực tiếp với nước. |
| Nhiệt độ | Giá trị liên tục và đỉnh kèm vị trí đo. |
| Hệ thống giữ | Lớp bọc lõi, bùi nhùi inox, lưới, vải hoặc các lớp khác. |
| Định dạng cung cấp | Sợi rời, cuộn, tấm, cắt-sẵn, lượng nạp được cân sẵn hoặc linh kiện đóng gói sẵn. |
| Yêu cầu thương mại | Số lượng mẫu, sảnđơn đặt hàng sản xuất, nhu cầu hàng năm, nhãn mác và bao bì. |
Không. Nhiều ống giảm thanh khí thải ướt dành cho tàu thủy sử dụng thiết kế điều phối nước và vách ngăn thay vì vật liệu chèn dạng sợi có thể thay thế thông thường. Hãy xác định rõ kết cấu bên trong trước khi đặt mua vật liệu.
Sợi thủy tinh có thể được xem xét sử dụng khi bộ giảm thanh hấp thụ khô được thiết kế cho vật liệu chèn dạng sợi và loại thủy tinh được chọn, khả năng chịu nhiệt độ cùng kết cấu giữ vật liệu được phê duyệt cho ứng dụng đó.
Không được mặc định rằng vật liệu chèn khí thải khô thông thường phù hợp cho đoạn khí thải ướt. Hãy xác định rõ thiết kế của nhà sản xuất ống giảm thanh và khả năng tiếp xúc dự kiến của vật liệu trước khi sử dụng vật liệu chèn dạng sợi ở nơi nước biển có thể tiếp xúc với nó.
Không phải bộ giảm thanh nào cũng cần. Bùi nhùi thép không gỉ có thể được sử dụng gần lõi đục lỗ ở những nơi thiết kế được phê duyệt yêu cầu một lớp bảo vệ bằng kim loại.
Không. Vật liệu chèn giảm thanh bên trong cung cấp môi chất âm thanh bên trong bộ giảm thanh phù hợp. Lớp cách nhiệt khí thải bên ngoài giúp kiểm soát sự truyền nhiệt từ các đường ống, cổ góp hoặc vỏ bộ giảm thanh.
BSTFLEX có thể xem xét các loại sợi thủy tinh số lượng lớn, len thép không gỉ, thảm, các miếng cắt sẵn, các phần trọng lượng định sẵn và các thành phần đóng gói được chế ạo cho các dự án giảm thanh hàng hải khô phù hợp.

Gửi cho BSTFLEX bản vẽ ống xả hàng hải, mặt cắt ngang bộ giảm thanh, ứng dụng động cơ, cấu hình ống xả khô hoặc ướt, kích thước vùng đệm kín và thông số kỹ thuật vật liệu hiện tại.
Trường hợp không có sẵn quy cách đóng gói hiện hành, hãy cung cấp các bức ảnh, một mẫu chưa qua sử dụng nếu có thể và các điều kiện vận hành liên quan. Nêu rõ liệu vật liệu sẽ nằm trong phần ống xả khô hay có thể tiếp xúc với nước ngưng tụ hoặc nước biển.
Các dự án dựa trên bản vẽ và mẫu có thể được xem xét thông qua Dịch vụ Sản xuất Vật liệu Đóng gói Ống xả OEM BSTFLEX. Các vật liệu và hình thức cung cấp khác có sẵn trong dòng sản phẩm Vật liệu đóng gói ống xả.
Yêu cầu Mẫu vật liệu đóng gói bộ giảm thanh ống xả hàng hải và Báo giá OEM
