Vật liệu chèn ống pô bằng bùi nhùi thép không gỉ có thể được cung cấp dưới dạng cuộn liên tục, tấm cắt sẵn hoặc ống bọc lõi chuẩn bị sẵn.Các định dạng này có thể sử dụng cùng một loại vật liệu sợi kim loại chung, nhưng chúng đặt ra các công việc cắt, cân, tạo hình và kiểm tra khác nhau cho nhà sản xuất hệ thống xả.
Đối với hoạt động thu mua của OEM, việc so sánh có ích không chỉ đơn thuần là giá cuộn so với giá từng miếng. Người mua nên so sánh hiệu suất sử dụng vật liệu thực tế, khối lượng bùi nhùi trên mỗi bộ giảm thanh, kích thước miếng cắt, khâu chuẩn bị lắp ráp và các quy trình kiểm soát cần thiết để tái tạo lớp bên lõi đã được phê duyệt.
BSTFLEX cung cấp vật liệu chèn ống pô giảm thanh bằng bùi nhùi thép không gỉ, cuộn bùi nhùi thép không gỉ và các định dạng chuyển đổi, cùng với ống bọc lõi ống pô bằng bùi nhùi thép chuẩn bị sẵn. Hướng dẫn này giải thích cách lựa chọn giữa nguồn cung dạng cuộn, tấm bùi nhùi cắt sẵn và các linh kiện thành phẩm mà không coi chúng là các sản phẩm có thể thay thế lẫn nhau.
Một tấm bùi nhùi thép không gỉ là một mảnh được cắt hoặc tạo hình xác định từ vật liệu sợi kim loại cho một vị trí chèn cụ thể. Nó có thể có hình chữ nhật, được định hình, xếp lớp hoặc chuẩn bị sẵn để quấn quanh một lõi đục lỗ.
Từ tấm không xác định:
Đối với các đơn hàng lặp lại, một đệm cần được xác định bằng bản vẽ, quy cách vật liệu và khối lượng thành phẩm mục tiêu. Một mẻ cắt rời bằng mắt từ một cuộn không tự động trở thành một linh kiện OEM được kiểm soát.
| Hình Thức Cung Cấp | Những Gì Nhà Cung Cấp Cung Cấp | Công Việc Còn Lại Phía Khách Hàng |
|---|---|---|
| Cuộn hoặc rulo bùi nhùi thép không gỉ | Vật liệu liên tục có chiều rộng, khối lượng tịnh và cấu hình cuộn đã thỏa thuận. | Cắt, cân, định hình, đặt vị trí và định danh chi tiết. |
| Đệm bùi nhùi thép không gỉ cắt sẵn | Một mảnh được xác định với kích thước và số lượng vật liệu đã thỏa thuận. | Đặt vị trí cuối cùng, bọc hoặc lắp ráp theo bản vẽ. |
| Linh kiện bùi nhùi được tạo hình hoặc dập định hình | Một chi tiết được gia công chuyển đổi sang hình học xác định cho một vùng đóng gói cụ thể. | Định hướng và lắp ráp vào bộ giảm thanh. |
| Ống lót lõi ống bô đã được chuẩn bị | Một linh kiện hoàn thiện từ bùi nhùi với lưới thép hỗ trợ hoặc các lớp quy định khác. | Lắp vừa lên lõi đã phê duyệt, cố định và hoàn thiện lắp ráp bộ giảm thanh. |
Dạng cuộn mang lại sự linh hoạt cho nhiều mã chi tiết. Dạng đệm chuyển công đoạn cắt và kiểm soát khối lượng sang cho nhà cung cấp. Dạng ống lót được chuẩn bị sẵn chuyển thêm công đoạn tạo hình và bao bọc. Lựa chọn tốt nhất phụ thuộc vào sản lượng sản xuất, sự biến thể của dòng xe và thiết bị hiện có của khách hàng.
Báo giá dạng cuộn và dạng miếng đệm chỉ có thể so sánh được khi chúng đề cập đến cùng một loại vật liệu đã được phê duyệt.
Quy ịnh kỹ thuật nên xác định:
Một miếng đệm cắt sẵn làm từ loại len không được phê duyệt không tương đương với một cuộn được phê duyệt chỉ vì kích thước và trọng lượng của chúng khớp nhau.
Đối với các cân nhắc lựa chọn vật liệu rộng hơn, hãy xem hướng dẫn của BSTFLEX về vật liệu chèn ống xả làm bằng len thép không gỉ cho hệ thống xả nhiệt độ cao.
Một cuộn len thép không gỉnên được mua với các giá trị cho phép khách hàng tính toán mức sử dụng vật liệu.
Các trường thông tin mua hàng hữu ích bao gồm:
Đường kính ngoài của cuộn không nên được sử dụng làm phương pháp kiểm tra số lượng duy nhất. Độ nén khi quấn, kích thước tang cuốn và cấu trúc len có thể làm thay đổi đường kính ngoài mà không làm thay đổi khối lượng thực tế có thể sử dụng.

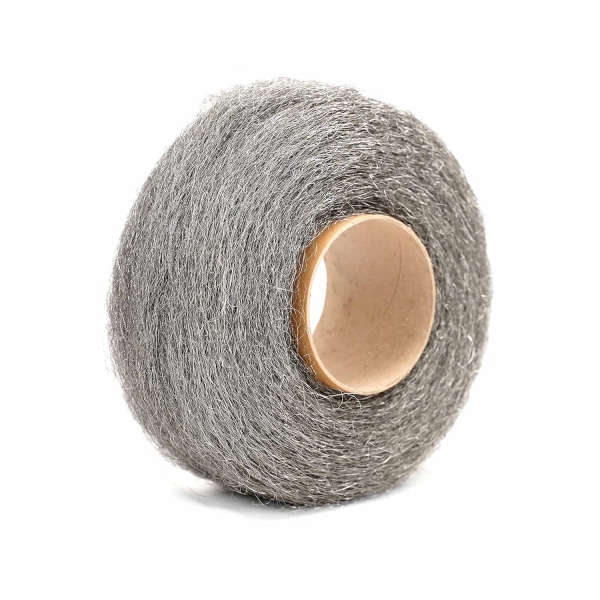

Sản phẩm BSTFLEX Muffler Packing Stainless Steel Wool Reel là tài liệu tham khảo chính về sản phẩm cho dạng cung cấp theo cuộn và các hình dạng đã qua gia công cắt gọt.
Khi một cuộn có khối lượng tuyến tính được phê duyệt:
Trọng lượng một miếng = chiều dài cắt × khối lượng len trên một đơn vị chiều dài.
Chỉ để làm ví dụ, nếu một vật liệu được chỉ định ở mức 50 g/m và một bộ phận yêu cầu 0,8 m:
0,8 m × 50 g/m = 40 g cho mỗi miếng cắt.
Những con số này chỉ minh họa cho phép tính. Chúng không phải là thông số kỹ thuật tiêu chuẩn của BSTFLEX hoặc trọng lượng đóng gói ống xả được khuyến nghị.
Truờng hợp sử dụng nhiều dải trong một bộ giảm thanh:
Tổng lượng len nạp = trọng lượng của một dải × số lượng dải.
Bao gồm phần chồng mép và phần cắt bỏ vào chiều dài cắt đã được phê duyệt thay vì thêm vật liệu chưa đo đạc trong quá trình lắp ráp.
Một tấm đệm đóng gói ống xả cắt sẵnnên có chiều rộng, chiều dài và khối lượng mục tiêu được kiểm soát.
Bản vẽ gối đỡ có thể chỉ định:
Khi vật liệu được cắt từ một cuộn liên tục, nhà cung cấp cần biết liệu khách hàng có cần một miếng hình chữ nhật, miếng dập định hình, tấm đệm nhiều lớp hay lớp bọc được tạo hình một phần hay không.
Không mô tả mọi mảnh cắt đều là bế cắt (die-cut). Cắt bằng dao thẳng, cắt quay, cắt xén và bế cắt là các phương pháp gia công khác nhau và có thể tạo ra các điều kiện mép cắt và yêu cầu dụng cụ khác nhau.
Bùi nhùi thép không gỉ có thể nén được. Một miếng đệm có thể trông dày khi ở trạng thái tự nhiên và mỏng hơn nhiều sau khi lắp đặt.
Đối với việc cung cấp lặp lại, hãy xác định cả hai:
Nêu rõ độ dày được đo:
Không so sánh phép đo của nhà cung cấp ở trạng thái thả lỏng với phép đo của khách hàng sau khi lắp đặt và coi sự khác biệt đó là lỗi sản phẩm.
Giá của cuộn nên được quy đổi thành chi phí của các miếng đạt chuẩn có thể sử dụng được.
Đối với một kế hoạch cắt một chiều đơn giản:
Số miếng danh định trên mỗi cuộn = chiều dài cuộn khả dụng / chiều dài cắt được phê duyệt.
Hiệu suất thực tế có thể thấp hơn do:
Khi cắt các miếng định hình từ một cuộn rộng, hãy sử dụng tính toán diện tích hoặc lồng ghép thay thế. Ghi lại hiệu suất khả dụng thay vì giả định rằng tất cả các phần cắt bỏ đều có thể được đặt vào một ống giảm thanh khác.
Khoản phụ cấp mua hàng bổ sung phải duy trì là giá trị lập kế hoạch lô sản xuất. Đó không phải là lớp bông thừa để nhồi ép vào mỗi ống giảm thanh.
Các tấm đệm cắt sẵn đáng được đánh giá khi:
Lợi ích nên được đo lường tại dây chuyền sản xuất thực tế. So sánh việc chuẩn bị vật liệu, cân, lắp ráp, kiểm tra và làm lại đối với nguồn cung cấp dạng cuộn và nguồn cung cấp dạng cắt sẵn.
Giá mỗi miếng cao hơn vẫn có thể làm giảm tổng chi phí quy trình khi nó loại bỏ việc cắt và kiểm tra lặp đi lặp lại bên cạnh dây chuyền. Ngược lại, một nhà máy có thiết bị chuyển đổi hiệu quả có thể thích nguồn cung cấp dạng cuộn hơn.
Vật liệu dạng cuộn có thể thiết thực hơn khi:
Nguồn cung cấp dạng cuộn vẫn cần hướng dẫn sản xuất được kiểm soát. Vận hành viên không được quyết định chiều dài cắt và số lượng vật liệu chỉ từ vẻ bề ngoài.
Một tấm thường là một miếng vật liệu vẫn cần tạo hình hoặc quấn. Ống tay áo lõi là một linh kiện hoàn thiện hơn được phát triển xung quanh ống đục lỗ.
Sản phẩm BSTFLEX Steel Wool Muffler Core Sleeve kết hợp len thép không gỉ với vải lưới thép dệt không gỉ hỗ trợ. Vải lưới thép và len phải duy trì là các dòng vật liệu riêng biệt trong định mức vật liệu được phê duyệt.
| Câu Hỏi Mua Hàng | Tấm Len Cắt Sẵn | Ống Tay Áo Lõi Đã Chuẩn Bị |
|---|---|---|
| Bộ phận đã được tạo hình xung quanh đường kính lõi chưa? | Thường là không. | Có, theo cấu trúc được phê duyệt. |
| Vải lưới thép hỗ trợ có được bao gồm không? | Chỉ khi được chỉ định rõ ràng. | Được bao gồm khi được xác định trong định mức vật liệu ống tay áo. |
| Ai kiểm soát phần chồng mí và siết chặt cuối cùng? | Chủ yếu là khách hàng trong quá trình lắp ráp. | Được chia sẻ giữa thiết kế linh kiện của nhà cung cấp và việc lắp đặt của khách hàng. |
| Cái gì nên được cân? | Khối lượng tấm len. | Khối lượng len và khối lượng ống tay áo thành phẩm khi cả hai đều được kiểm soát. |
| Phù hợp nhất cho | Tạo hình nội bộ linh hoạt hoặc một số kích thước lõi liên quan. | Lắp ráp lặp lại xung quanh hình học lõi được xác định. |
Ngay cả một tấm phẳng cũng nên được phát triển từ hình học được lắp đặt.
Cung cấp:
Đối với lõi tròn đều, chiều dài quấn hình học tối thiểu trước khi chồng lên nhau có thể được ước tính từ:
Chu vi lõi = π × đường kính ngoài.
Nếu lớp quấn hoặc vải đỡ làm thay đổi đường kính hiệu dụng, hãy sử dụng kích thước bao ngoài đã lắp đặt phù hợp thay vì đường kính lõi trần.
Chiều dài cắt cuối cùng cũng cần có độ chồng chấp thuận và độ dung sai xử lý. Không sử dụng công thức chu vi đơn lẻ làm kích thước sản xuất thành phẩm.
Chồng nhiều hơn sẽ tạo ra nhiều bông hơn ở một khu vực cục bộ. Nhiều lớp làm tăng cả lượng vật liệu và độ dày lắp đặt.
Bản vẽ nên nêu rõ:
Không để mỗi thợ quấn cho đến khi cảm thấy linh kiện đủ dày. Trọng lượng linh kiện được kiểm soát và độ chồng mí xác định giúp tạo ra một tiêu chuẩn tham chiếu có thể lặp lại.
Bông thép không gỉ thường được sử dụng gần lõi đục lỗ để giúp bảo vệ lớp bông sợi thủy tinh hoặc bazan xung quanh. Không nên tự động tính đây là phần trọng lượng tiêu âm chính.
Đối với bộ giảm thanh nhiều lớp, hãy xác định riêng:
Nếu lớp bông trở nên dày hơn hoặc nặng hơn, hãy kiểm tra lại không gian trống còn lại dành cho phần điền sợi chính. Việc ép khối lượng sợi ban đầu vào không gian nhỏ hơn sẽ làm thay đổi mật độ lắp đặt của sợi đó.
| Mục kiểm tra | Cuộn hoặc Rulo | Miếng đệm cắt sẵn |
|---|---|---|
| Nhận dạng vật liệu | Tham chiếu hợp kim và sợi đã được phê duyệt. | Tham chiếu hợp kim và sợi đã được phê duyệt. |
| Số lượng | Khối lượng len tịnh, chiều rộng sử dụng được và khối lượng tuyến tính hoặc chiều dài. | Khối lượng chi tiết mục tiêu và số lượng mỗi gói. |
| Kích thước | Chiều rộng cuộn và cấu hình ống cuốn. | Chiều rộng thành phẩm, chiều dài và cấu hình định hình. |
| Kết cấu | Tình trạng len được cung cấp và bất kỳ giá đỡ cuộn nào. | Lớp phủ, tình trạng mép và các vật liệu hỗ trợ đi kèm. |
| Nhận dạng | Nhãn lô và nhận dạng cuộn. | Nhãn số bộ phận, phiên bản, lô và số lượng miếng. |
| Tình trạng | Hư hỏng bao bì, ô nhiễm và tình trạng nén không mong muốn. | Hư hỏng, thiếu vật liệu, biến dạng hình dáng hoặc ô nhiễm. |
Thống nhất kế hoạch lấy mẫu, phương pháp đo lường và giới hạn chấp nhận trước các đơn hàng sản xuất. Không tạo ra dung sai từ một mẫu duy nhất sau khi giao hàng.
Các cuộn có thể được bọc riêng lẻ và nhận dạng theo lô vật liệu. Các miếng đệm cắt sẵn có thể được cung cấp theo gói có đếm số lượng, túi một thành phần hoặc bộ sản phẩm dành riêng cho từng kiểu máy.
Các yêu cầu về bao bì có thể bao gồm:
BSTFLEX thảo luận về nhãn mác dành riêng cho khách hàng, bao bì riêng lẻ và nguồn cung cấp số lượng lớn thông qua Dịch vụ Sản xuất Đóng gói Ống xả OEM.
| Trường RFQ | Thông tin cần cung cấp |
|---|---|
| Ứng dụng | Xe máy, ô tô, xe ATV, UTV, máy phát điện hoặc bộ giảm thanh công nghiệp. |
| Vật liệu | Hợp kim thép không gỉ và cấp độ sợi len bắt buộc. |
| Dạng cung cấp | Cuộn, ống cuốn, miếng đệm hình chữ nhật, miếng đệm định hình hoặc ống bọc lõi được chuẩn bị. |
| Yêu cầu về cuộn | Chiều rộng sử dụng được, khối lượng tịnh, khối lượng tuyến tính, kích thước lõi và bao bì. |
| Yêu cầu về miếng đệm | Chiều rộng, chiều dài, hình dạng, khối lượng mục tiêu và số lượng trên mỗi ống giảm thanh. |
| Hình học lõi | Đường kính ngoài của lõi, chiều dài được bao phủ, số lớp và độ chồng mí. |
| Vật liệu bổ sung | Lưới thép, lưới giữ, dây buộc hoặc vật liệu cách âm xung quanh. |
| Điều kiện vận hành | Nhiệt độ liên tục và nhiệt độ đỉnh kèm theo vị trí đo và chế độ làm việc. |
| Yêu cầu chất lượng | Tài liệu vật liệu, kiểm tra, dung sai và khả năng truy xuất nguồn gốc lô hàng. |
| Yêu cầu thương mại | Số lượng mẫu nguyên mẫu, sản lượng sản xuất, nhãn mác và bao bì riêng. |
Không. Một miếng thường là một tấm vật liệu đã cắt vẫn cần được định hình hoặc lắp đặt. Ống bọc lõi là một linh kiện hoàn thiện hơn được thiết kế xung quanh một ống xác định và có thể bao gồm lưới thép hỗ trợ và các bộ phận buộc.
Có, khi vật liệu, quy trình cắt, kích thước và trọng lượng từng miếng được kiểm soát. Việc cung cấp dạng cuộn phù hợp cho các nhà máy đã có sẵn năng lực gia công và kiểm tra phù hợp.
Cả hai đều hữu ích. Trọng lượng kiểm soát lượng len, trong khi độ dày và kích thước ảnh hưởng đến độ vừa vặn và khả năng thao tác. Vì len có tính nén được, chỉ riêng độ dày không nên được sử dụng làm thông số kỹ thuật về lượng vật liệu.
Đừng mặc định đây là vật liệu thay thế trực tiếp. Bùi nhùi thép không gỉ có thể đóng vai trò là lớp bảo vệ phía lõi trong khi sợi thủy tinh cung cấp lớp đệm tiêu âm chính. Việc thay thế toàn bộ vật liệu đòi hỏi phải đánh giá thiết kế bộ giảm thanh.
BSTFLEX có thể xem xét các yêu cầu về cuộn, hình dạng cắt, ống và ống bọc cho các dự án OEM phù hợp. Gửi thông số kỹ thuật vật liệu, bản vẽ, trọng lượng miếng, số lượng đặt hàng và phương pháp gia công cần thiết để đánh giá.
Đối với vật liệu nhồi ống xả dạng thô hoặc đa năng, hãy xem xét BSTFLEX Stainless Steel Wool Exhaust Muffler Packing. Đối với dạng cuộn và các miếng đã gia công, hãy xem Stainless Steel Wool Reel. Đối với linh kiện len thép kết hợp lưới thép đã được chuẩn bị sẵn, hãy xem Steel Wool Muffler Core Sleeve.
. Hãy gửi hợp kim, cấp sợi, kích thước cuộn hoặc miếng, khối lượng len mục tiêu, hình học lõi và số lượng đơn hàng dự kiến. Các vật liệu và linh kiện cách âm khác có sẵn trong BSTFLEX Muffler Packing range.
