Tấm chắn nhiệt của bộ tăng áp có thể khớp với ảnh chụp nhưng vẫn thiếu các điểm lắp đặt trên cụm lắp ráp đã hoàn thiện. Đối với đơn đặt hàng OEM, bản vẽ cần mô tả nhiều hơn phần vỏ ngoài có thể nhìn thấy. Nó phải xác định bộ phận được cung cấp, mối quan hệ của nó với bộ tăng áp và các điều kiện mà theo đó mẫu sẽ được chấp nhận.

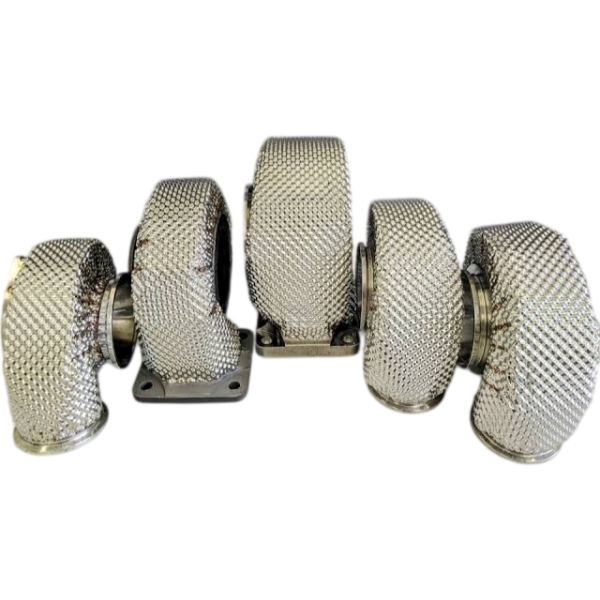

BSTFLEX cung cấptấm chắn nhiệt turbo tăng áp dập khuônDành cho các dự án tấm chắn kim loại tùy chỉnh. Bản vẽ, mẫu và ảnh lắp đặt có thể được gửi để xem xét. Hướng dẫn này tập trung vào việc chuẩn bị các thông tin đầu vào đó và chuyển phản hồi từ mẫu thành thông số kỹ thuật sản xuất cụ thể.

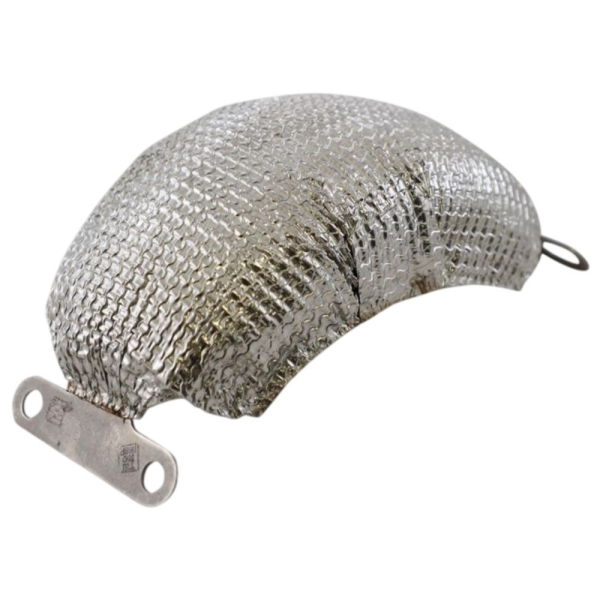

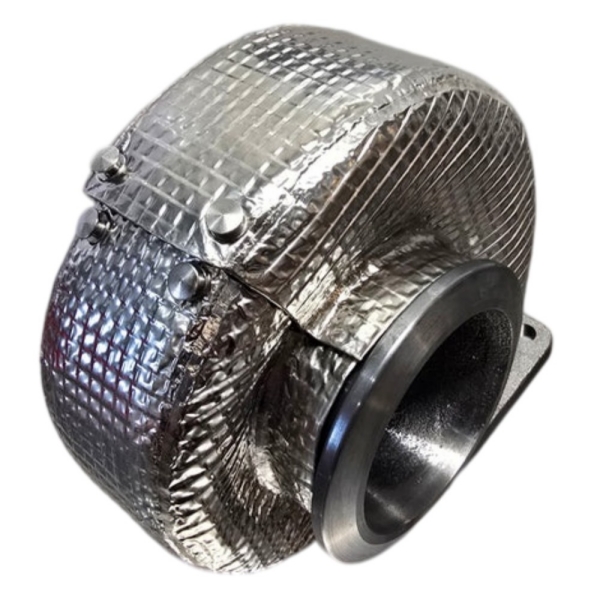

Đối tượng là một vật thể cứng nhắc, được định hình rõ ràng.tấm chắn nhiệt bằng kim loại cho bộ tăng ápHãy giữ nguyên mã số linh kiện, cấu tạo và yêu cầu nghiệm thu đặc thù của sản phẩm đó.
Ghi lại mã số phụ tùng của bộ tăng áp và cấu hình lắp đặt thực tế. Tên gọi chung chung của dòng sản phẩm tăng áp không phải là thông số kỹ thuật lắp đặt hoàn chỉnh. Thông tin dự án cần thể hiện rõ các kết nối tuabin, hướng vỏ, phần cứng bộ truyền động và hệ thống đường ống xung quanh.
Đối với dự án thay thế, hãy phân biệt tấm chắn tham chiếu với bộ phận mà nó lắp vào. Xác định xem mục đích là sao chép một bộ phận hiện có, sửa đổi phạm vi bao phủ của nó, thay đổi vật liệu hoặc phát triển một phương pháp gắn kết khác. Đánh dấu bất kỳ hư hỏng hoặc biến dạng nào trên mẫu tham chiếu thay vì coi mọi đặc điểm đo được là cố ý.
Đối với việc lắp đặt mới, hãy cung cấp bản sửa đổi lắp ráp mới nhất. Tấm chắn được phát triển xung quanh giá đỡ bộ truyền động hoặc vị trí cửa thoát khí thải cũ hơn không được chấp thuận dựa trên bản vẽ không còn thể hiện đúng thiết bị.
Bản vẽ chi tiết xác định những gì được cung cấp.Trình bày hình dạng đã tạo, các đặc điểm gắn kết, các lỗ mở, tình trạng cạnh và cấu tạo vật liệu. Xác định xem các giá đỡ, miếng đệm và ốc vít có được bao gồm hay do khách hàng cung cấp. Cung cấp mã số tham chiếu riêng cho các bộ phận đã lắp ráp khi cần thiết.
Chế độ xem cài đặt xác định vị trí mà nó phải hoạt động.Hãy thể hiện vỏ tuabin, các mối nối ống xả gần đó, các bộ phận được bảo vệ và không gian dành cho tấm chắn. Một mặt cắt ngang qua điểm tiếp cận gần nhất có thể cung cấp nhiều thông tin hơn so với nhiều bức ảnh bên ngoài.
Đánh dấu bộ phận nhạy cảm với nhiệt cần được bảo vệ, cho dù đó là bộ truyền động, đầu nối, ống dẫn hoặc tấm ốp liền kề. Sau đó, thể hiện vùng bảo vệ dự kiến giữa bộ phận đó và nguồn nhiệt. Điều này giúp quá trình xem xét thiết kế có mục tiêu cụ thể thay vì chỉ là hướng dẫn bảo vệ càng nhiều bộ phận của bộ tăng áp càng tốt.
Cũng cần chỉ rõ các khu vực phải được giữ thông thoáng để di chuyển, làm mát, kiểm tra và tháo dỡ. Giữ nguyên các hạn chế của nhà sản xuất thiết bị. Việc thiết kế lại tấm chắn không được yêu cầu điều chỉnh bộ truyền động không được phê duyệt hoặc thay đổi cài đặt đã hiệu chỉnh của bộ tăng áp.
Vấn đề chức năng là liệu tấm chắn có được lắp đặt chính xác trên cụm lắp ráp hay không. Hãy yêu cầu kỹ sư phụ trách xác định các tiêu chuẩn kiểm tra phản ánh chức năng đó, chẳng hạn như mặt lắp đặt được phê duyệt và các đặc điểm định vị. Nêu rõ kích thước nào kiểm soát mối quan hệ giữa các bộ phận gắn kết và vỏ bao quanh.
Ghi chú rằng các lỗ phải khớp với mẫu có thể gây hiểu nhầm. Hãy thay thế nó bằng bản vẽ được kiểm soát hoặc thiết bị kiểm tra đã được thống nhất, trong đó xác định vị trí, hướng và sai lệch cho phép của các lỗ. Trường hợp mẫu vẫn được dùng làm tham chiếu, hãy xác định mẫu và ghi lại vị trí của nó trong quá trình kiểm tra.
Xác định xem mỗi đặc điểm được kiểm tra khi chi tiết được đặt tự do, được đỡ hoặc được cố định trong một đồ gá đã được thỏa thuận. Một lớp vỏ mỏng có thể bị kéo sang vị trí khác trong quá trình kẹp. Việc kiểm tra không được che giấu hình dạng không chính xác bằng cách áp dụng một lực lắp ráp không xác định.
Không nên áp dụng cùng một dung sai chặt chẽ cho mọi bề mặt mà không xem xét chức năng của nó. Phân biệt độ chính xác của chi tiết gắn kết, các khu vực quan trọng về khe hở và các đường viền ngoài không quan trọng. Xác nhận dung sai khả thi trong quá trình xem xét sản xuất thay vì thêm yêu cầu độ chính xác chung chung vào đơn đặt hàng.
Yêu cầu về tấm chắn nhiệt turbo bằng thép không gỉ không nêu rõ mác thép, độ dày tấm, lớp hoàn thiện hoặc bất kỳ lớp bổ sung nào. Hãy ghi rõ những yêu cầu đó trên bản vẽ hoặc tài liệu đặc tả liên quan. Trường hợp vật liệu không cố định, hãy nêu rõ điều kiện hoạt động và yêu cầu bản thiết kế đề xuất trước khi so sánh báo giá.
Đối với kết cấu kim loại cách nhiệt, hãy thể hiện cách bố trí các lớp, ranh giới vùng phủ, đường viền và lớp vỏ hoàn thiện. Xác định xem độ dày đã nêu là độ dày của riêng kim loại hay của toàn bộ kết cấu. Không chấp nhận hai báo giá tương đương khi một báo giá bao gồm lớp cách nhiệt và báo giá kia chỉ bao gồm một lớp vỏ kim loại duy nhất.
Cần tách biệt các yêu cầu về nhiệt độ khỏi mô tả vật liệu. Xác định vị trí đo, điều kiện hoạt động và giới hạn nhiệt độ quan trọng đối với việc lắp đặt. Chỉ riêng ký hiệu vật liệu không xác định được nhiệt độ mà đầu nối được bảo vệ hoặc bên ngoài lớp chắn đã lắp đặt đạt được.
Bất kỳ đường gân, hạt, họa tiết dập nổi hoặc các đặc điểm tạo hình khác cũng phải thuộc về thiết kế đã được thống nhất. Ghi lại những chi tiết nào là thiết yếu và nhà cung cấp có thể đề xuất thay đổi ở đâu. Đề xuất sản xuất cần được xem xét trước khi trở thành yêu cầu sản xuất thực tế.
Mẫu thử nghiệm độ vừa vặn ban đầu và mẫu sản xuất dự kiến trả lời những câu hỏi khác nhau. Mẫu thử nghiệm độ vừa vặn có thể hữu ích để kiểm tra độ bao phủ và khả năng tiếp cận trong khi quy trình sản xuất vẫn đang được phát triển. Nó cần được xác định rõ ràng, bao gồm bất kỳ sự khác biệt nào so với vật liệu hoặc quy trình sản xuất được đề xuất.
Đối với mẫu sản xuất thử nghiệm, cần thống nhất mức độ chính xác giữa dụng cụ, vật liệu, trình tự tạo hình và phương pháp lắp ráp so với sản phẩm dự kiến cung cấp. Không nên cho rằng một mẫu được điều chỉnh thủ công có thể chứng minh tính lặp lại của một sản phẩm được dập khuôn sau này.
Quá trình tạo hình có thể gây ra hiện tượng đàn hồi ngược, khiến tấm kim loại sau khi cắt có hình dạng khác so với bề mặt khuôn. Do đó, chỉ kiểm tra hình dạng danh nghĩa của khuôn không thể thay thế cho việc kiểm tra chi tiết thành phẩm. Cần xác nhận những phép đo mẫu nào sẽ được lặp lại trên các chi tiết được sản xuất theo quy trình sản xuất dự định.
Đây là những vấn đề cần được giải quyết trong quá trình báo giá. Chúng không quy định một phương pháp gia công cụ thể nào cho mọi dự án hoặc giả định rằng một quy trình cụ thể nào đó đã được phê duyệt.
Ghi lại xem mẫu có phù hợp với phiên bản lắp ráp đã chỉ định, có khớp với các điểm lắp đặt đã được phê duyệt và có tránh chạm vào các bộ phận liền kề hay không. Bao gồm vị trí tiếp cận ốc vít và đường đi cần thiết để tháo tấm chắn để bảo dưỡng. Ghi chú bất kỳ điều chỉnh thủ công nào được thực hiện trong quá trình thử nghiệm; mẫu đã điều chỉnh không phải là mẫu tham chiếu sản xuất không thay đổi.
Kiểm tra khe hở cần thiết thông qua chuyển động vận hành được xác định bởi nhà thiết kế thiết bị. Việc lắp ráp thành công khi nguội chỉ là một phần của quá trình đánh giá, chứ không phải là bằng chứng về hiệu suất trong quá trình vận hành.
Thống nhất ai sẽ thực hiện mỗi thử nghiệm, địa điểm thực hiện và kết quả cần đạt được. Xác định tải vận hành, điều kiện môi trường, lưu lượng không khí, thời gian tiếp xúc và các điểm đo. Bao gồm cả điều kiện sau khi tắt máy khi chúng có liên quan đến yêu cầu về nhiệt.
Đánh giá nhiệt độ của bộ phận được bảo vệ, không chỉ nhiệt độ ở trung tâm tấm chắn. Đối với các yêu cầu về độ bền, hãy chỉ định các thử nghiệm rung động, chu kỳ nhiệt hoặc đánh giá môi trường áp dụng thay vì yêu cầu một thử nghiệm tải nặng không xác định.
Sau khi tắt máy an toàn, làm nguội và cách ly, hãy để nhân viên có chuyên môn kiểm tra các khu vực đã thỏa thuận xem có dấu vết tiếp xúc, vết nứt, độ bám lỏng lẻo hoặc thay đổi vĩnh viễn về độ khít hay không. Ghi lại các giới hạn và phương pháp kiểm tra trước khi thử nghiệm. Không được mô tả đặc tính chưa được kiểm tra là đã được phê duyệt.
Ghi lại bản sửa đổi bản vẽ đã được chấp nhận, thông số kỹ thuật vật liệu, kết cấu, yêu cầu kiểm tra và mã số mẫu. Bao gồm bất kỳ sự sai lệch nào và người hoặc tổ chức chịu trách nhiệm chấp nhận chúng.
Việc phê duyệt về độ vừa vặn, phê duyệt về hiệu suất và phê duyệt sản xuất cần được ghi lại riêng biệt.Mẫu sản phẩm có thể được chấp nhận để kiểm tra độ vừa vặn trong khi quá trình kiểm tra nhiệt vẫn đang diễn ra. Việc tách biệt các quyết định này giúp tránh hiểu nhầm rằng một email chấp thuận ngắn gọn là sự chấp nhận mọi yêu cầu.
Hãy xem xét một thử nghiệm giả định trong đó mép của tấm chắn được cắt bớt để khớp với đầu nối ống xả và lỗ lắp được mở rộng để dễ dàng lắp ráp. Mẫu đã sửa đổi có thể vừa khít, nhưng bản vẽ ban đầu không còn mô tả chính xác những gì đã được đánh giá.
Ghi lại hình dạng cạnh, lỗ và khe hở đã được sửa đổi. Xem xét liệu những thay đổi đó có ảnh hưởng đến độ phủ, độ giữ hoặc quy trình sản xuất hay không. Cập nhật bản vẽ và xác định xem có cần kiểm tra độ vừa khít hoặc hiệu suất khác trước khi xuất xưởng hay không.
Hãy áp dụng cùng một phương pháp kiểm soát thay đổi khi khách hàng sửa đổi bố cục bộ tăng áp sau khi mẫu đã được phê duyệt. Một giá đỡ mới, cảm biến được di dời hoặc kết nối đầu ra khác nhau sẽ dẫn đến việc xem xét lại các đặc điểm của tấm chắn bị ảnh hưởng, chứ không phải là giả định rằng bộ phận trước đó vẫn phù hợp.
Đối với các chương trình sử dụng một cách riêng biệttấm chắn nhiệt ống xảXác định ranh giới giữa hai chi tiết kim loại trên bản vẽ lắp ráp. Xác định phạm vi cung cấp riêng lẻ của chúng và bất kỳ giao diện nào cần xem xét chung.
Đối với mộttấm chắn nhiệt bộ tăng áp tùy chỉnhVui lòng gửi bản vẽ chi tiết hoặc mẫu tham khảo, thông tin lắp ráp, yêu cầu về nhiệt và số lượng dự kiến. Cho biết yêu cầu bao gồm mẫu thử lắp ráp sơ bộ, mẫu sản xuất hàng loạt, cung cấp bổ sung hay cả ba giai đoạn.
Hãy yêu cầu báo giá nêu rõ phương án xây dựng đề xuất, các thiết bị đi kèm, các giả định về dụng cụ, phạm vi kiểm tra và bất kỳ câu hỏi kỹ thuật nào còn bỏ ngỏ. Ở giai đoạn này, hãy chỉ rõ các hồ sơ vật liệu cần thiết, báo cáo kích thước hoặc tài liệu phê duyệt của khách hàng để xác nhận tính khả dụng và phạm vi của chúng.
BSTFLEX xem xét các yêu cầu dựa trên bản vẽ và mẫu thông qua quy trình của mình.tấm chắn nhiệt turbo tăng áp dập khuôn tùy chỉnhsản phẩm. Để tìm các linh kiện định hình cứng khác, hãy xemtấm chắn nhiệt dập kim loạiloại.
Hãy gửi bản vẽ tấm chắn nhiệt cho bộ tăng áp của bạn đến BSTFLEX.Với các yêu cầu về sửa đổi lắp ráp, số lượng mẫu và phê duyệt, hãy xác định thông tin đã được xác nhận và các chi tiết cần được xem xét kỹ thuật để đề xuất có thể đáp ứng được dự án thực tế.
