Bạn đang tìm kiếm cái gì?
Hãy nhìn xuống gầm xe, xung quanh bộ chuyển đổi xúc tác, phía sau cổ góp xả hoặc dọc theo đường hầm ống xả, nhiều tấm chắn nhiệt bằng kim loại có chung một đặc điểm rõ ràng: bề mặt không phẳng.

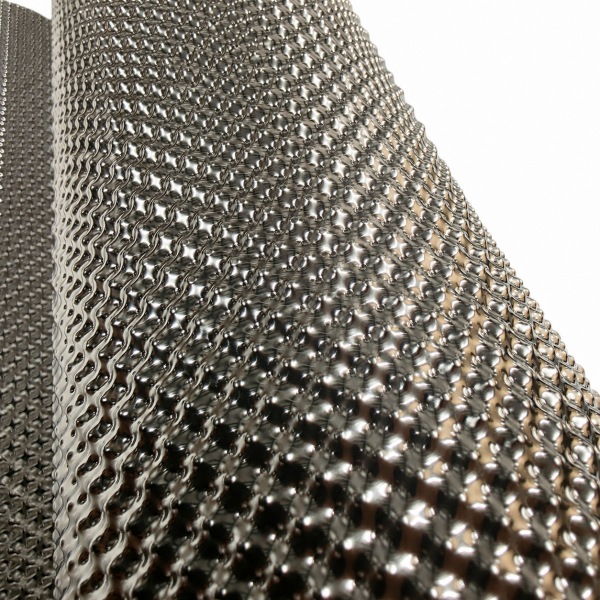

Các vết lõm, gân nổi, kết cấu được ép và các hoa văn lặp lại trên tấm chắn nhiệt ô tô là các tính năng kỹ thuật có chức năng. Việc dập nổi làm thay đổi cách thức hoạt động của một tấm kim loại mỏng. Thay vì chỉ dựa vào độ dày của vật liệu để tạo độ cứng, bề mặt ba chiều cho phép tấm chắn duy trì hình dạng của nó trong khi vẫn giữ cho linh kiện tương đối mỏng và nhẹ.
Đây là lý do tại sao vật liệu tấm chắn nhiệt dập nổi được sử dụng rộng rãi cho hệ thống ống xả ô tô, khoang động cơ, rào cản nhiệt dưới gầm xe và các ứng dụng khác, nơi mà nhiệt độ, độ rung, không gian lắp đặt và khối lượng xe đều phải được xem xét cùng một lúc.

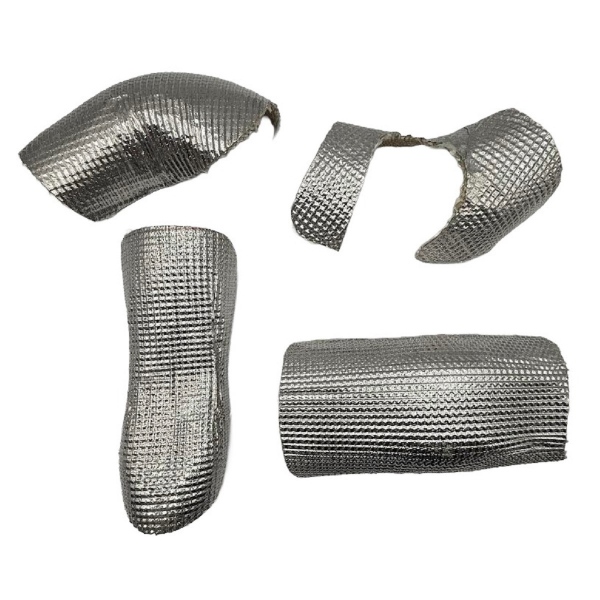

BSTFLEX sản xuất một số loại vật liệu rào cản nhiệt kim loại, bao gồm vật liệu tấm chắn nhiệt bằng thép không gỉ dập nổi, vật liệu tấm chắn nhiệt bằng nhôm dập nổi và vật liệu tấm chắn nhiệt Alloy 625 Inconel cho các dự án quản lý nhiệt tùy chỉnh.
Một tấm phẳng và một tấm dập nổi có thể được sản xuất từ cùng một loại kim loại và cùng độ dày danh định, nhưng hành vi cơ học của chúng có thể rất khác nhau.
Một diện tích lớn kim loại phẳng mỏng có thể bị uốn cong dễ dàng. Khi lắp đặt trên xe, nó cũng có thể tiếp xúc với độ rung, chuyển động của động cơ, sự kích thích từ mặt đường, áp suất từ luồng không khí và sự giãn nở, co lại lặp đi lặp lại khi hệ thống ống xả nóng lên và nguội đi.
Tăng độ dày tấm là một cách để tăng độ cứng, nhưng nó cũng làm tăng trọng lượng và mức tiêu thụ vật liệu. Dập nổi cung cấp một lựa chọn khác.
Bằng cách ép một hoa văn ba chiều có kiểm soát vào tấm kim loại, nhà sản xuất thay đổi hình học mặt cắt ngang của nó. Các tính năng nổi và lõm làm cho tấm chắn có khả năng chống uốn tốt hơn so với một bề mặt phẳng hoàn toàn tương đương.
Đối với các kỹ sư ô tô, điều này tạo ra một cơ hội quan trọng: độ ổn định cấu trúc có thể được cải thiện mà không cần phụ thuộc hoàn toàn vào kim loại có độ dày lớn hơn.
Vẻ ngoài của tấm chắn nhiệt dập nổi đôi khi khiến nó bị coi là một sản phẩm kim loại có hoa văn. Mô tả đó đã bỏ lỡ mục đích chính của nó.
Trong quản lý nhiệt ô tô, cấu hình dập nổi có thể ảnh hưởng đến:
Hoa văn tối ưu phụ thuộc vào kim loại cơ bản, độ dày tấm, kích thước tấm chắn, độ sâu tạo hình và phương pháp lắp đặt. Một hoa văn hoạt động tốt cho tấm chắn dưới gầm xe bằng nhôm lớn có thể không phải là cấu hình tốt nhất cho tấm chắn cổ góp xả bằng thép không gỉ nhỏ gọn.
Để hiểu tại sao dập nổi lại hiệu quả, hãy xem xét một tờ giấy đơn giản. Một tờ giấy phẳng dễ dàng bị uốn cong. Khi cùng tờ giấy đó được gấp hoặc tạo hình thành cấu hình ba chiều, nó trở nên chống uốn tốt hơn nhiều theo một số hướng nhất định.
Kim loại dập nổi tuân theo cùng một nguyên tắc cấu trúc chung.
Hoa văn nổi tạo ra hình học cục bộ trên một bề mặt vốn dĩ phẳng. Thay vì toàn bộ tấm chắn hoạt động như một mặt phẳng mỏng, các phần được tạo hình sẽ chống lại sự uốn cong và giúp phân phối tải trọng cơ học trên toàn bộ bộ phận.
Đối với thiết kế tấm chắn nhiệt, điều này có thể đặc biệt hữu ích khi tấm chắn phải bao phủ một diện tích tương đối lớn nhưng nhà sản xuất muốn tránh khối lượng không cần thiết.
Do đó, mục tiêu không chỉ đơn giản là sản xuất loại kim loại mỏng nhất có thể. Đó là tìm ra sự kết hợp phù hợp giữa:
Một tấm chắn nhiệt đơn lẻ có vẻ là một bộ phận nhỏ của xe, nhưng một nền tảng hoàn chỉnh có thể sử dụng nhiều rào cản nhiệt xung quanh động cơ, hệ thống xả, sàn xe, hệ thống nhiên liệu và thiết bị xử lý khí thải.
Việc thêm độ dày không cần thiết vào mỗi tấm chắn sẽ làm tăng tổng khối lượng xe cũng như mức tiêu thụ nguyên liệu thô.
Kim loại dập nổi mang đến cho các nhà thiết kế một cách khác để đạt được đặc tính cấu trúc cần thiết. Thay vì giải quyết mọi vấn đề về độ cứng bằng cách tăng độ dày, hình học của chính vật liệu đó trở thành một phần của thiết kế linh kiện.
Đây là một lý do khiến vật liệu tấm chắn nhiệt bằng nhôm dập nổi đặc biệt hấp dẫn đối với các ứng dụng có diện tích lớn. Nhôm vốn đã có mật độ thấp, và việc dập nổi có thể làm cho một tấm mỏng phù hợp hơn với việc xử lý và lắp đặt.
Đối với những khu vực nóng hơn nơi thép không gỉ được ưu tiên, việc dập nổi cũng có thể giúp tạo ra một tấm chắn thành mỏng ổn định mà không biến bộ phận này thành một lớp vỏ kim loại nặng nề không cần thiết.
Tấm chắn nhiệt của xe không bao giờ hoạt động trong một môi trường tĩnh.
Trong quá trình sử dụng, nó có thể tiếp xúc với:
Một tấm phẳng lớn có thể tạo ra chuyển động không mong muốn nếu độ cứng, các điểm gắn và hình học của nó không được thiết kế đúng cách. Trong một số trường hợp, điều này góp phần gây ra tiếng vo ve, tiếng lạch cạch hoặc mỏi kim loại xung quanh các điểm gắn.
Một cấu hình dập nổi có thể giúp tăng độ cứng của tấm và thay đổi cách tấm kim loại phản ứng về mặt cơ học. Nó không nên được coi là một giải pháp NVH hoàn chỉnh; thiết kế lắp đặt, khe hở, ốc vít và hình học của linh kiện vẫn quan trọng không kém.
Tuy nhiên, việc dập nổi cung cấp cho kỹ sư nhiệt một công cụ cấu trúc khác để kiểm soát hành vi của tấm chắn nhiệt kim loại mỏng.
Tiếng ồn, độ rung và độ xóc (NVH) không chỉ giới hạn ở động cơ, hệ thống treo hoặc nội thất. Một tấm chắn nhiệt được thiết kế kém cũng có thể trở thành nguồn gây ra NVH.
Điều này đặc biệt phù hợp với các tấm chắn gầm xe lớn được đặt gần hệ thống xả. Ngay cả khi bộ phận này thực hiện đúng chức năng nhiệt của nó, tiếng lạch cạch hoặc cộng hưởng không mong muốn có thể tạo ra vấn đề về chất lượng xe.
Trong quá trình phát triển OEM, các kỹ sư do đó đánh giá hiệu suất nhiệt và hành vi cơ học cùng nhau.
Các cân nhắc thiết kế điển hình bao gồm:
Dập nổi không nên được coi là sự thay thế cho kỹ thuật nhiệt đúng cách. Hiệu suất nhiệt của tấm chắn nhiệt ô tô phụ thuộc vào toàn bộ quá trình lắp đặt thay vì chỉ riêng hoa văn bề mặt.
Các yếu tố quan trọng bao gồm:
Khi hình học dập nổi giúp duy trì khoảng cách được thiết kế hoặc hình dạng cấu trúc của tấm chắn mỏng, nó có thể góp phần gián tiếp vào hiệu suất nhiệt ổn định. Tuy nhiên, đóng góp kỹ thuật rõ ràng nhất của nó là về mặt cấu trúc thay vì chỉ đơn thuần là tăng khả năng chịu nhiệt.
Nhiều tấm chắn nhiệt ô tô cứng hoạt động hiệu quả nhất khi chúng được tách biệt khỏi bề mặt nóng thay vì ép trực tiếp vào đó.
Lý do rất đơn giản: tiếp xúc kim loại với kim loại trực tiếp tạo ra đường dẫn nhiệt truyền dẫn.
Khi có một khoảng không gian được kiểm soát giữa bộ phận ống xả và tấm chắn, thiết kế có thể giảm sự truyền nhiệt trực tiếp và sử dụng tấm chắn chủ yếu để quản lý nhiệt bức xạ truyền đến phía được bảo vệ.
Điều này có nghĩa là các kỹ sư nên đánh giá toàn bộ cụm lắp ráp thay vì chỉ định một tấm dập nổi một cách riêng lẻ.
Các câu hỏi liên quan bao gồm:

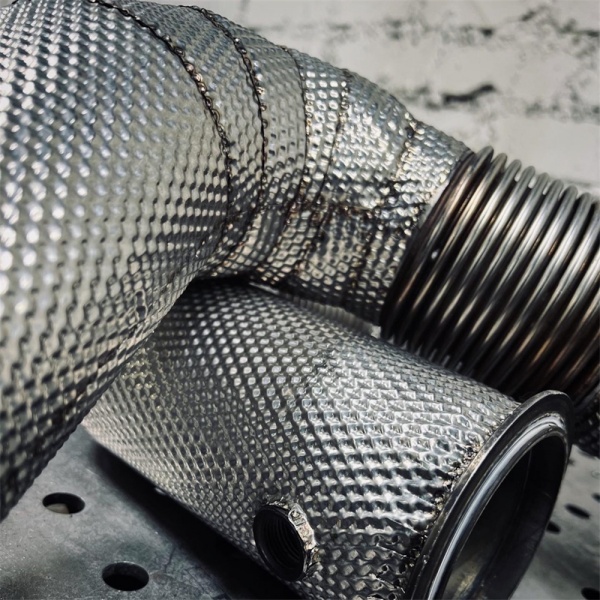

Thép không gỉ thường được sử dụng cho các tấm chắn nhiệt cứng đặt trong môi trường ống xả khắc nghiệt. Nó cung cấp độ bền cơ học hữu ích, khả năng chống ăn mòn và độ bền khi tiếp xúc với quá trình gia nhiệt và làm mát lặp đi lặp lại.
Khi thép không gỉ mỏng được dập nổi, bề mặt có cấu trúc sẽ tăng độ cứng và làm cho vật liệu phù hợp hơn với các bộ phận ô tô được tạo hình.
Các ứng dụng điển hình cho tấm chắn nhiệt bằng thép không gỉ dập nổi bao gồm:
Loại thép không gỉ cuối cùng nên được lựa chọn theo môi trường ứng dụng, điều kiện ăn mòn, yêu cầu tạo hình và tải trọng nhiệt.
Nhôm tuân theo một logic thiết kế khác.
Sức hấp dẫn chính của nó trong quản lý nhiệt xe hơi là trọng lượng thấp kết hợp với khả năng tạo hình tốt và đặc tính chắn nhiệt bức xạ hữu ích. Điều này làm cho nó đặc biệt thiết thực cho các tấm lớn được đặt cách xa các vùng nóng nhất của ống xả.
BSTFLEX vật liệu tấm chắn nhiệt bằng nhôm dập nổi có thể được sử dụng cho các ứng dụng như:
Dập nổi đặc biệt hữu ích cho nhôm vì các tấm mỏng bản rộng nếu không sẽ tương đối linh hoạt. Bề mặt được tạo hình giúp cải thiện đặc tính cấu trúc của chúng trong khi vẫn giữ được ưu điểm về trọng lượng liên quan đến vật liệu cơ bản.
| Yếu tố thiết kế | Nhôm dập nổi | Thép không gỉ dập nổi |
|---|---|---|
| Ưu điểm chính | Trọng lượng thấp | Độ bền trong các vùng nóng khắc nghiệt |
| Lắp đặt điển hình | Gầm xe, sàn, khoang động cơ và các rào chắn thứ cấp | Cổ góp xả, bộ chuyển đổi, bộ giảm thanh và ống xả phía nóng |
| Trọng lượng tấm | Thấp hơn | Cao hơn đối với hình học tương đương |
| Khả năng tạo hình | Phù hợp cho các bộ phận tạo hình nhẹ | Phù hợp cho các tấm chắn nhiệt tạo hình chắc chắn |
| Độ bền cơ học | Phù hợp ở những nơi ưu tiên trọng lượng | Được ưu tiên ở những nơi yêu cầu cơ học cao hơn |
| Lợi ích của việc dập nổi | Làm cứng tấm vật liệu nhẹ | Hỗ trợ cấu trúc mỏng cứng cáp |
Sự lựa chọn đúng đắn được xác định bởi vùng nhiệt và môi trường cơ học thay vì chỉ dựa vào việc dập nổi.
Một số hệ thống xả hoạt động vượt quá các điều kiện thường được gán cho các tấm chắn nhôm thông thường hoặc thép không gỉ tiêu chuẩn. Các động cơ tăng áp công suất cao, hệ thống đua xe thể thao và các cụm ống xả công nghiệp chuyên dụng có thể yêu cầu các hợp kim niken hiệu suất cao hơn.
Đối với các ứng dụng này, BSTFLEX cũng cung cấp Vật liệu tấm chắn nhiệt Alloy 625 Inconel.
Inconel thường được cân nhắc khi khả năng chịu nhiệt cực cao, khả năng chống oxy hóa và hiệu suất cơ học ở nhiệt độ cao biện minh cho chi phí vật liệu lớn hơn.
Do đó, nó nên được coi là một lựa chọn kỹ thuật cho các điều kiện vận hành khắc nghiệt thay vì là một bản nâng cấp tự động cho mọi tấm chắn nhiệt ô tô.
Không có hoa văn dập nổi phổ quát nào phù hợp cho mọi rào cản nhiệt.
Tùy thuộc vào quy trình sản xuất và yêu cầu của linh kiện, tấm chắn nhiệt kim loại có thể sử dụng:
Mẫu hình nên được lựa chọn dựa trên độ cứng yêu cầu, độ dày tấm, hướng tạo hình và hình học của linh kiện hoàn thiện.
Một mẫu hình phức tạp không mặc nhiên là tốt hơn. Mục tiêu là tạo ra sự ổn định cấu trúc đầy đủ trong khi vẫn duy trì khả năng sản xuất.
Vật liệu tấm chắn nhiệt thường được dập, kéo, uốn hoặc cắt tỉa thêm sau khi tấm hoặc cuộn ban đầu đã được sản xuất.
Vì lý do này, việc dập nổi phải tương thích với quá trình tạo hình hạ nguồn.
Một mẫu hình quá mạnh có thể gây cản trở quá trình dập sâu hoặc gây ra dòng chảy vật liệu không thể dự đoán trước trong một linh kiện phức tạp. Một mẫu hình quá nông có thể không cung cấp đủ độ cứng cần thiết.
Do đó, việc phát triển tấm chắn nhiệt OEM cần xem xét trình tự các hoạt động sản xuất, bao gồm:
Một trong những sai lầm phổ biến nhất khi tìm nguồn cung ứng là chỉ yêu cầu tấm chắn nhiệt kim loại theo vật liệu và độ dày.
Ví dụ:
"Chúng tôi cần tấm chắn nhiệt bằng thép không gỉ."
Thông tin này không đủ để xác định một linh kiện ô tô đáng tin cậy.
Người mua cũng nên xem xét:
Cùng một độ dày tấm có thể hoạt động rất khác nhau tùy thuộc vào hợp kim, mẫu hình và hình học hoàn thiện.
Các khách hàng khác nhau mua vật liệu bảo vệ nhiệt ở các giai đoạn khác nhau của chuỗi sản xuất.
Một công ty dập ống xả có thể yêu cầu tấm hoặc cuộn dập nổi mà sau đó sẽ được ép thành các tấm chắn hoàn thiện. Một nhà cung cấp cấp bậc ô tô (Tier supplier) có thể yêu cầu một linh kiện đã được định hình sản xuất theo bản vẽ.
Khi yêu cầu báo giá, người mua nên xác định rõ liệu họ cần:
Sự khác biệt này đặc biệt quan trọng đối với việc tìm nguồn cung ứng tấm chắn nhiệt B2B vì công cụ, dung sai kích thước và khối lượng sản xuất có thể ảnh hưởng đáng kể đến phương pháp sản xuất.

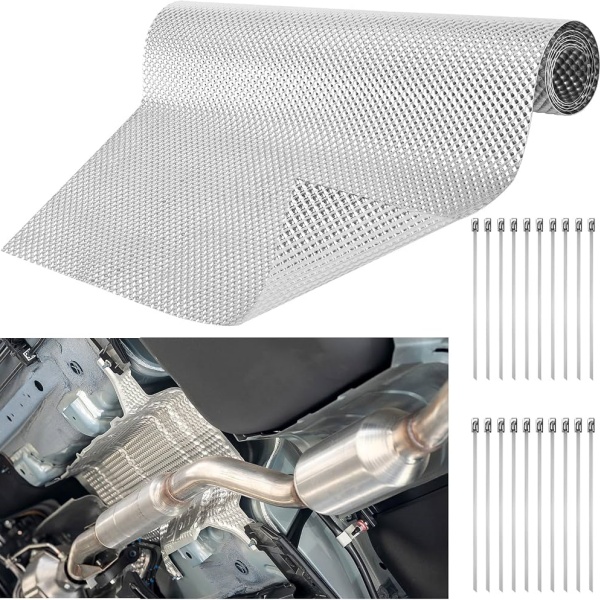

Các rào cản nhiệt bằng kim loại dập nổi có thể được tìm thấy trên khắp xe ở bất cứ nơi nào cần một tấm chắn cứng, nhẹ giữa nguồn nhiệt và linh kiện nhạy cảm với nhiệt độ.
Tấm chắn phải chịu được độ rung của động cơ và chu kỳ nhiệt lặp đi lặp lại trong khi vẫn duy trì khoảng cách với cổ góp và các linh kiện gần đó.
Các tấm chắn nhiệt xung quanh bộ chuyển đổi bảo vệ cấu trúc sàn, hệ thống dây điện và các hệ thống gầm xe khác liền kề khỏi nhiệt bức xạ tập trung.
Các đường ống xả dài dưới gầm xe thường yêu cầu che chắn ở những nơi ống đi gần sàn xe, hệ thống nhiên liệu hoặc cấu trúc thân xe.
Các bề mặt tấm chắn lớn xung quanh bộ giảm thanh được hưởng lợi từ sự kết hợp giữa trọng lượng thấp và độ cứng tấm phù hợp.
Các khoang động cơ tăng áp nhỏ gọn tạo ra những thách thức lớn về đóng gói và quản lý nhiệt. Thép không gỉ hoặc các hợp kim hiệu suất cao hơn có thể được xem xét tùy theo môi trường vận hành.
Các rào cản bằng nhôm nhẹ có thể giúp bảo vệ hệ thống dây điện, linh kiện nạp, thiết bị điện tử và tấm thân xe khỏi nhiệt bức xạ do các linh kiện phía xả tạo ra.
Công nghệ này không giới hạn ở các loại xe chở khách.
Tấm chắn nhiệt kim loại dập nổi cũng có thể được sử dụng trên:
Những ứng dụng này có thể chú trọng nhiều hơn đến độ bền vì động cơ có thể hoạt động trong thời gian dài dưới tải trọng cao trong khi tiếp xúc với bụi bẩn, nước, độ rung và va đập cơ học.
Một RFQ hữu ích nên cung cấp đủ thông tin để nhà cung cấp hiểu cả yêu cầu về vật liệu và ứng dụng hoàn thiện.
| Mục thông số kỹ thuật | Thông tin cần cung cấp |
|---|---|
| Ứng dụng | Cổ góp xả, bộ chuyển đổi xúc tác, gầm xe, bộ tăng áp, bộ giảm thanh, khoang động cơ hoặc vị trí khác |
| Vật liệu nền | Nhôm, thép không gỉ, Inconel hoặc vật liệu được khuyến nghị |
| Cấp độ | Cấp hợp kim bắt buộc nếu đã được chỉ định |
| Độ dày | Độ dày tấm danh nghĩa hoặc phạm vi chấp nhận được |
| Dập nổi | Hoa văn hiện có, mẫu hoặc mục tiêu cấu trúc bắt buộc |
| Kích thước | Chiều rộng, chiều dài hoặc thông số kỹ thuật của cuộn |
| Gia công | Tấm, phôi, dập, tạo hình hoặc linh kiện hoàn thiện |
| Bản vẽ | Bản vẽ 2D, mô hình 3D hoặc mẫu vật lý nếu có |
| Số lượng | Số lượng nguyên mẫu và nhu cầu hàng năm dự kiến |
BSTFLEX hỗ trợ các dự án quản lý nhiệt từ vật liệu tấm chắn nhiệt thô đến các ứng dụng OEM tùy chỉnh.
Các tùy chọn có sẵn có thể bao gồm:
Để biết các tùy chọn sản phẩm hiện tại, hãy xem:
Vật liệu tấm chắn nhiệt dập nổi là tấm kim loại hoặc lá kim loại đã được tạo hình cơ học với hoa văn bề mặt lồi và lõm. Hình dạng dập nổi làm tăng độ cứng cấu trúc của một tấm mỏng và làm cho nó phù hợp với các tấm chắn nhiệt ô tô nhẹ.
Các vết lõm hoặc các đặc điểm dập nổi khác tạo thêm hình dạng ba chiều cho kim loại mỏng. Điều này có thể cải thiện độ cứng của tấm và giúp tấm chắn nhiệt duy trì hình dạng thiết kế của nó dưới tác động của rung động và chu kỳ nhiệt.
Đối với nhiều tấm chắn ô tô có độ dày mỏng, việc dập nổi mang lại những ưu điểm về cấu trúc vì bề mặt được tạo hình có khả năng chống uốn cong tốt hơn so với một tấm hoàn toàn phẳng có cùng vật liệu và độ dày. Cấu trúc phù hợp vẫn phụ thuộc vào ứng dụng.
Không. Hợp kim nền mới là yếu tố quyết định khả năng chịu nhiệt độ cao của vật liệu. Dập nổi chỉ làm thay đổi hình học và đặc tính cơ học của tấm kim loại; nó không biến nhôm hoặc thép không gỉ thành hợp kim chịu nhiệt cao hơn.
Nhôm hấp dẫn đối với các rào cản bức xạ nhẹ và các tấm chắn diện tích lớn. Thép không gỉ thường được ưu tiên hơn trong các môi trường khắc nghiệt hơn ở phía ống xả. Việc lựa chọn vật liệu nên dựa trên tải nhiệt, trọng lượng, độ ăn mòn, độ rung và vị trí lắp đặt.
Các hợp kim gốc niken như Inconel 625 có thể được cân nhắc cho các môi trường nhiệt khắc nghiệt, nơi hiệu suất cơ học ở nhiệt độ cao và khả năng chống oxy hóa là rất quan trọng. Chúng thường được dành cho các ứng dụng xứng đáng với chi phí vật liệu cao hơn.
Có. Hình học dập nổi có thể được phát triển dựa trên độ dày vật liệu, kích thước thành phẩm, yêu cầu tạo hình và khối lượng sản xuất. Khách hàng có thể cung cấp bản vẽ, mẫu hoặc tấm chắn nhiệt hiện có để đánh giá.
Tùy thuộc vào dự án, vật liệu có thể được cung cấp để xử lý thêm hoặc phát triển thành các bộ phận dành riêng cho ứng dụng. Các yêu cầu báo giá (RFQ) nên chỉ rõ liệu có cần dạng tấm, phôi, linh kiện đã tạo hình hay tấm chắn nhiệt OEM hoàn thiện hay không.
Giá trị của tấm chắn nhiệt ô tô dập nổi không chỉ đến từ hoa văn bề mặt. Nó đến từ việc kết hợp sử dụng hình học, vật liệu và thiết kế lắp đặt với nhau.
Một hoa văn dập nổi được chọn đúng cách có thể mang lại cho kim loại mỏng độ ổn định cấu trúc cao hơn, hỗ trợ kết cấu nhẹ và giúp tấm chắn nhiệt hoàn thiện chịu được độ rung và chu kỳ nhiệt thường thấy trong các phương tiện thực tế. Sau đó, nhôm, thép không gỉ và Inconel có thể được lựa chọn tùy theo vùng nhiệt mà tấm chắn sẽ hoạt động.
Đối với hệ thống ống xả OEM, khoang động cơ, bộ chuyển đổi xúc tác, bộ tăng áp hoặc các ứng dụng dưới gầm xe, BSTFLEX có thể xem xét bản vẽ, mẫu và yêu cầu vận hành để phát triển giải pháp tấm chắn nhiệt kim loại dập nổi phù hợp.
Gửi thông tin về vật liệu, độ dày, kích thước, bản vẽ, số lượng hàng năm và ứng dụng cần thiết để yêu cầu đánh giá kỹ thuật, mẫu hoặc báo giá.
