CáiTấm chắn nhiệt ô tô bằng sợi thủy tinh mạ nhôm định hình theo yêu cầuĐây là một bộ phận bảo vệ nhiệt linh hoạt được chế tạo dựa trên hình dạng của ống mềm, ống dẫn, bó dây điện, cảm biến, van, đầu nối hoặc cụm cơ khí mà nó bảo vệ. Không giống như ống bọc nhiệt thẳng tiêu chuẩn, mỗi tấm chắn có thể được phát triển dưới dạng hình phẳng, lớp phủ gấp, lớp bọc hình nhánh hoặc vỏ bọc ba chiều hoàn chỉnh.
Lớp bề mặt ngoài bằng nhôm phản quang giúp giảm sự truyền nhiệt bức xạ từ ống xả, bộ tăng áp, hệ thống EGR và các bộ phận động cơ nóng khác. Vải sợi thủy tinh cung cấp sự gia cường cấu trúc và cách nhiệt. Các lớp bổ sung như vật liệu cách nhiệt sợi thủy tinh, nỉ sợi tiền oxy hóa hoặc nỉ cacbon hóa có thể được kết hợp khi ứng dụng yêu cầu tăng cường khả năng cách nhiệt, giảm chấn hoặc giảm tiếng ồn.
BSTFLEX sản xuất các tấm chắn nhiệt ô tô tùy chỉnh này dựa trên bản vẽ của khách hàng, mẫu gốc, dữ liệu CAD hoặc số đo lắp đặt. Kích thước, cấu trúc lớp, phương pháp lắp đặt, xử lý cạnh và các đường cắt có thể được điều chỉnh cho sản xuất OEM, chương trình thay thế và các dự án quản lý nhiệt chuyên biệt.
Bảo vệ nhiệt linh hoạt dành riêng cho từng thành phần
Khoang động cơ hiện đại chứa các bộ phận nhạy cảm với nhiệt được đặt gần ống xả, vỏ bộ tăng áp, bộ chuyển đổi xúc tác và hệ thống xử lý khí thải. Ống bọc hình trụ thông thường có thể không vừa khít với các nhánh, đầu nối, kẹp, cảm biến hoặc sự thay đổi đường kính của các bộ phận.
Tấm chắn nhiệt ô tô có hình dạng tùy chỉnh này được thiết kế dựa trên các đặc điểm đó. Các lỗ có thể được bố trí cho các đầu nối điện, giá đỡ, nhánh, kẹp và điểm bảo dưỡng. Các đường gấp và các phần nối cho phép tấm chắn hoàn thiện bám sát các hình dạng không đều mà không gây áp lực không cần thiết lên bộ phận bên dưới.
Tùy thuộc vào thiết kế, bộ phận hoàn thiện có thể hoạt động như mộtống bảo vệ nhiệt ô tô, Mộttấm chắn nhiệt linh hoạt, một lớp vỏ cách nhiệt dạng kẹp hoặc một lớp vỏ cách nhiệt chuyên dụng cho từng linh kiện.
Các cấu trúc nhiều lớp có sẵn
Việc bố trí các lớp được lựa chọn dựa trên nguồn nhiệt bức xạ, không gian lắp đặt sẵn có, độ linh hoạt cần thiết, khả năng chống mài mòn và nhiệt độ mục tiêu của bộ phận. Các cấu trúc phổ biến bao gồm:
| Sự thi công | Cách bố trí lớp điển hình | Hướng dẫn sử dụng |
|---|---|---|
| Tấm chắn phản quang nhẹ | Lớp phản quang bằng nhôm với vải sợi thủy tinh | Các ứng dụng ưu tiên khả năng phản xạ nhiệt bức xạ và trọng lượng lắp đặt thấp. |
| Tấm chắn ba lớp cách nhiệt | Bề mặt nhôm, vải sợi thủy tinh và lớp cách nhiệt | Ống dẫn, dây điện và các bộ phận được lắp đặt gần các nguồn nhiệt tập trung. |

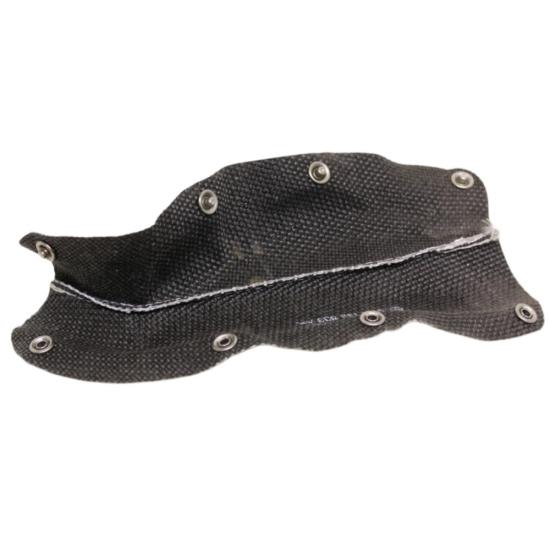

| tấm chắn nhiệt có lớp lót nỉ | Sợi thủy tinh phủ nhôm với lớp nỉ sợi đã được oxy hóa trước hoặc nỉ cacbon hóa. | Các ứng dụng yêu cầu cách nhiệt, đệm hoặc giảm tiếng ồn bổ sung. |
| Cấu trúc hai mặt | Lớp phủ ngoài và trong được thiết kế riêng cho từng ứng dụng, với lõi cách điện. | Các cụm lắp ráp phức tạp yêu cầu bảo vệ cả hai mặt hoặc tiếp xúc bề mặt được kiểm soát. |
| Cấu trúc được phủ | Lớp ngoài phủ nhôm với lớp vải tráng phủ chuyên dụng hoặc bề mặt bên trong được bảo vệ. | Các ứng dụng yêu cầu khả năng chống chịu tốt hơn với chất lỏng, mài mòn, sờn rách hoặc tiếp xúc với môi trường. |
Độ dày vật liệu, trọng lượng và số lớp không cố định. BSTFLEX có thể phát triển kết cấu dựa trên phạm vi lắp đặt cho phép và các điều kiện nhiệt do khách hàng cung cấp.
Thiết kế hai chiều và ba chiều
Tấm chắn nhiệt hai chiều
Các tấm chắn phẳng và được gấp nhẹ thích hợp để bảo vệ một mặt của linh kiện hoặc ngăn cách ống dẫn, dây cáp hoặc bộ phận bằng nhựa khỏi nguồn nhiệt bức xạ gần đó. Chúng có thể được cắt bằng khuôn với các rãnh, lỗ lắp đặt và các cạnh được tạo hình trước khi được lắp đặt bằng khuy bấm, kẹp, khoen hoặc các phụ kiện hiện có của xe.

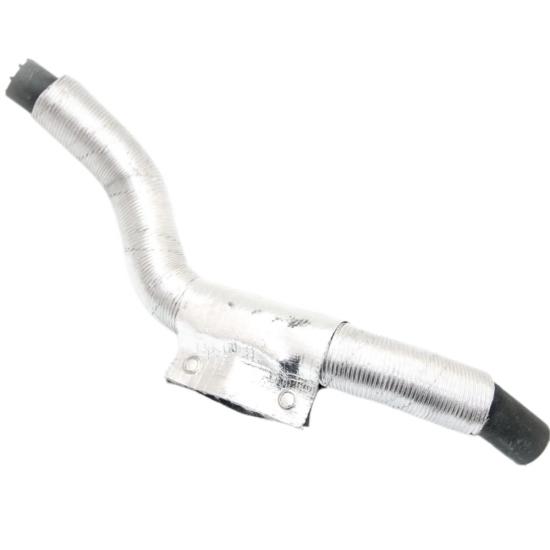

Tấm chắn nhiệt ba chiều

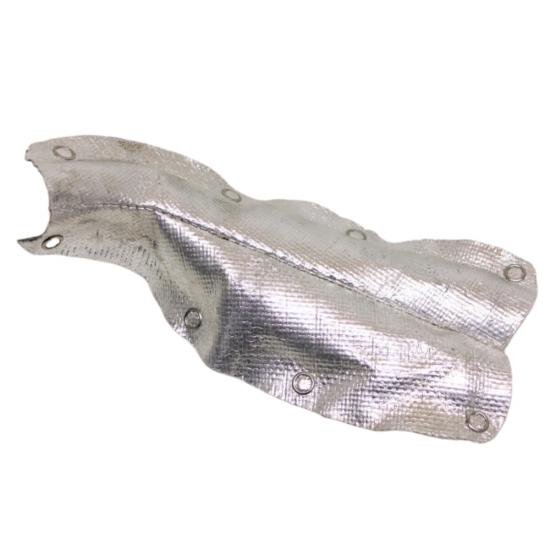

Các tấm chắn ba chiều được tạo ra bằng cách ghép nhiều tấm cắt lại với nhau để tạo thành một lớp phủ chuyên dụng cho từng bộ phận. Cấu trúc này có thể phù hợp với các khuỷu nối, nhánh ống, thân van, vỏ đầu nối, sự thay đổi đường kính và không gian lắp đặt hạn chế. Tấm chắn có thể được cung cấp dưới dạng một bộ phận lắp ráp cố định hoặc dưới dạng một lớp bọc có thể mở ra để lắp đặt sau khi ống dẫn hoặc cụm dây điện đã được lắp đặt vào xe.
Các tùy chọn đóng và lắp đặt

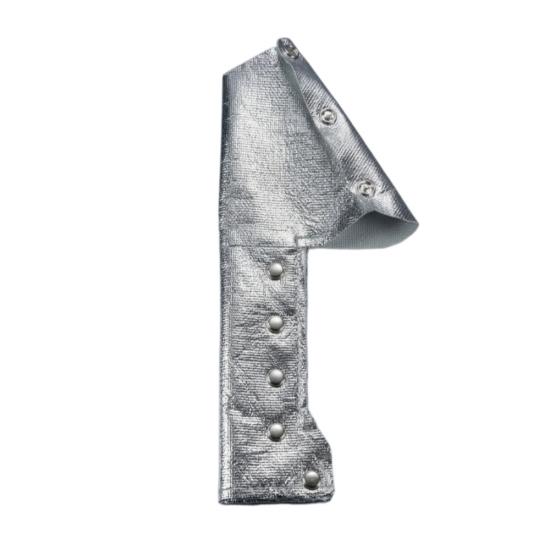

- Khuy bấm bằng thép không gỉ:Cho phép mở tấm chắn, định vị nó xung quanh một bộ phận đã được lắp đặt và đóng lại mà không cần ngắt kết nối ống dẫn hoặc dây điện.
- Kết cấu tán đinh:Nối các đoạn được chọn và gia cố các vị trí chịu tải trọng di chuyển hoặc lắp ráp lặp đi lặp lại.
- Khoen và lỗ gắn:Cung cấp các điểm gắn kết xác định cho kẹp, lò xo, dây buộc hoặc các phụ kiện lắp ráp hiện có của xe.
- Các cạnh được may và đường may được tạo hình:Đảm bảo hình dạng hình học cần thiết đồng thời kiểm soát các sợi thừa và sự mài mòn ở mép.
- Hệ thống buộc kết hợp:Sử dụng các khớp nối cố định ở một khu vực và các bộ phận tháo lắp ở khu vực khác để đơn giản hóa việc lắp ráp và bảo trì.
Loại và vị trí ốc vít được xác định trong quá trình thiết kế mẫu. Thiết kế cần đảm bảo khả năng giữ chắc chắn đồng thời vẫn dễ dàng tiếp cận các đầu nối, kẹp và cảm biến cần bảo dưỡng.
Thông số kỹ thuật sản phẩm
| Loại sản phẩm | Tấm chắn nhiệt ô tô linh hoạt có hình dạng tùy chỉnh |
|---|---|
| Bề mặt ngoài chính | Lớp màng nhôm phản quang hoặc lớp phủ nhôm chuyên dụng. |
| Lớp gia cường | Vải sợi thủy tinh dệt |
| Lớp cách nhiệt tùy chọn | Tấm sợi thủy tinh, nỉ sợi tiền oxy hóa, nỉ cacbon hóa hoặc các vật liệu cách nhiệt được phê duyệt khác. |
| Cấu hình | Hình học tùy chỉnh hai chiều, gấp, cuộn hoặc ba chiều |
| Phương pháp sản xuất | Mẫu cắtCắt khuôn, may, gấp, tán đinh và lắp đặt khuy bấm. |
| Các lựa chọn đóng cửa | Khuy bấm, khoen, đinh tán, kẹp hoặc các loại ốc vít chuyên dụng bằng thép không gỉ. |
| Xử lý cạnh | Được khâu, gấp, buộc hoặc gia cố theo cấu trúc. |
| Hình dạng | Sản xuất theo bản vẽ của khách hàng, dữ liệu CAD, mẫu hoặc kích thước lắp đặt. |
| Độ dày | Được thiết kế riêng theo hiệu suất cách nhiệt và không gian lắp đặt sẵn có. |
| Xếp hạng nhiệt độ | Được xác định bởi loại vật liệu nhiều lớp, lớp cách nhiệt, chỉ khâu, ốc vít và điều kiện tiếp xúc đã chọn. |
| Dịch vụ sản xuất | Phát triển nguyên mẫu, phê duyệt mẫu và sản xuất hàng loạt. |
| Thị trường điển hình | Xe chở khách, xe thương mại, thiết bị địa hình, máy móc nông nghiệp và động cơ công nghiệp. |
Hiệu suất nhiệt độ phải được đánh giá trên toàn bộ hệ thống. Nhiệt độ môi trường xung quanh liên tục, nhiệt độ nguồn bức xạ, khoảng cách từ nguồn nhiệt, lưu lượng không khí, điều kiện tiếp xúc và thời gian tiếp xúc có thể tạo ra các kết quả rất khác nhau. BSTFLEX lựa chọn hệ thống vật liệu nhiều lớp và cách nhiệt sau khi xem xét các điều kiện hoạt động thực tế.
Ứng dụng điển hình trong ngành ô tô
- Bộ dây dẫn điện động cơ và cụm đầu nối điện
- Đường ống dẫn nhiên liệu, đường ống dẫn phanh và ống dẫn chất lỏng
- Ống EGR, ống mềm EGR và đường ống xử lý khí thải
- Đường ống phun DEF và các bộ phận xử lý khí thải liên quan
- Đường ống chân không và ống kiểm soát khí thải
- Cảm biến nhiệt độ, áp suất và hệ thống khí thải

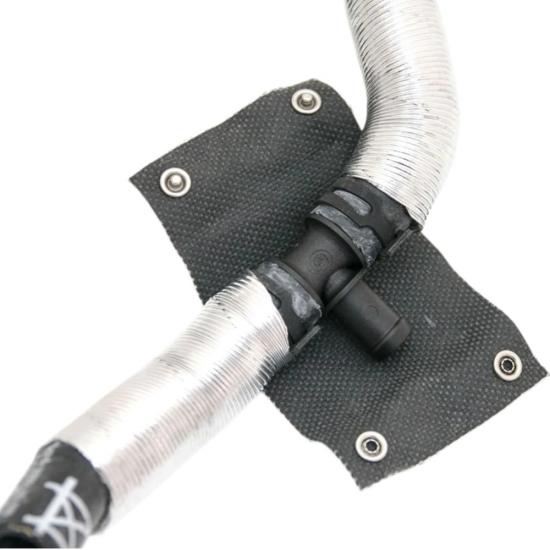

- Van nhựa, cút nối chữ T, khớp nối và đầu nối nhanh.
- Đường ống và dây cáp gần bộ tăng áp
- Các bộ phận gần ống xả và bộ chuyển đổi xúc tác
- Các cụm chi tiết nhạy cảm với tiếng ồn cần thêm một lớp nỉ.
Tại sao nên sử dụng tấm chắn nhiệt có hình dạng tùy chỉnh?
Bảo vệ cho các hình học bất thường
Thiết kế theo khuôn mẫu riêng ôm sát các nhánh cây, khúc cua và những chỗ thay đổi đường kính hơn so với ống bọc tiêu chuẩn. Điều này giúp duy trì khả năng cách nhiệt xung quanh những khu vực khó bảo vệ nhất.
Lắp đặt sau khi lắp ráp linh kiện

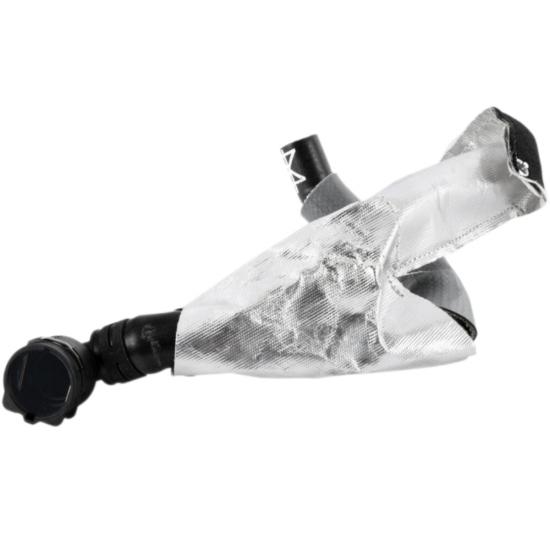

Có thể lắp đặt tấm chắn nhiệt dạng kẹp xung quanh ống dẫn, đường ống hoặc bó dây điện hiện có. Điều này giúp loại bỏ nhu cầu phải tháo rời bộ phận được bảo vệ trong quá trình lắp ráp, bảo trì hoặc thay thế xe.
Bao bì nhẹ và linh hoạt
Cấu trúc làm từ chất liệu dệt có thể cung cấp khả năng cách nhiệt mà không cần đến trọng lượng và yêu cầu lắp đặt phức tạp như tấm chắn kim loại cứng. Nó đặc biệt hữu ích trong trường hợp không gian đóng gói hạn chế hoặc khi cụm chi tiết cần được bảo vệ cần có một mức độ tự do di chuyển nhất định.
Hiệu suất nhiệt theo ứng dụng cụ thể
Lớp phản quang, lớp gia cường bằng sợi thủy tinh và lõi cách nhiệt có thể được điều chỉnh độc lập. Điều này cho phép thiết kế lớp chắn dựa trên yêu cầu giảm nhiệt độ thay vì buộc mọi ứng dụng phải sử dụng cùng một độ dày vật liệu.
Truy cập dịch vụ
Các nắp đậy có thể tháo rời giúp kiểm tra các đầu nối, kẹp, cảm biến và bề mặt ống dẫn mà không làm hỏng tấm chắn nhiệt.
Tấm chắn nhiệt bằng vải mềm dẻo so với tấm chắn nhiệt bằng kim loại cứng
| Các yếu tố cần xem xét trong thiết kế | Fl tùy chỉnhTấm chắn nhiệt linh hoạt | Tấm chắn nhiệt bằng kim loại cứng |
|---|---|---|
| Hình dạng phức tạp của ống dẫn và dây điện | Có thể quấn chặt quanh các cành cây và các cấu trúc không đều. | Thường yêu cầu thêm khoảng trống và điểm lắp đặt. |
| Lắp đặt trên một linh kiện đã được lắp ráp | Các thiết kế có thể mở ra cho phép lắp đặt mà không cần tháo rời linh kiện. | Việc lắp đặt có thể yêu cầu sử dụng giá đỡ, bu lông hoặc tháo dỡ một số bộ phận. |
| Chuyển động và rung động | Cấu trúc linh hoạt có thể tuân theo các chuyển động hạn chế của các bộ phận. | Cần có khoảng cách đủ để tránh va chạm và tiếng ồn do rung động. |
| Cân nặng | Nhìn chung là nhẹ | Tùy thuộc vào hợp kim, độ dày và hình dạng được tạo hình. |
| Khả năng chống va đập | Thích hợp cho các vị trí được bảo vệ và các cấu trúc linh hoạt. | Thường được ưa chuộng khi cần khả năng bảo vệ chống va đập cơ học đáng kể. |
| Tùy chỉnh | Các kiểu dáng, lớp và phụ kiện có thể được thay đổi cho từng bộ phận riêng lẻ. | Thường đòi hỏi dụng cụ tạo hình và dập chuyên dụng. |
Hai công nghệ này không thể thay thế cho nhau trong mọi ứng dụng. Tấm chắn nhiệt bằng sợi thủy tinh mạ nhôm dẻo thường được lựa chọn cho ống dẫn, đường ống, dây điện, cảm biến và các cụm linh kiện có hình dạng không đều. Tấm chắn nhiệt bằng kim loại cứng có thể phù hợp hơn khi cần độ cứng kết cấu, khả năng chống va đập hoặc khoảng cách không khí xác định.
Quy trình thiết kế và phát triển OEM
- Đánh giá hồ sơ ứng tuyển:Cung cấp nguồn nhiệt, bộ phận cần bảo vệ, không gian lắp đặt, thời gian tiếp xúc và nhiệt độ mục tiêu.
- Ôn tập hình học:Nộp bản vẽ, file CAD, mẫu vật lý, mẫu giấy hoặc kích thước lắp đặt rõ ràng.
- Lựa chọn vật liệu:BSTFLEX khuyến nghị sử dụng lớp phủ phản quang, cốt sợi thủy tinh, lõi cách nhiệt, chỉ khâu và hệ thống khóa.
- Sản xuất nguyên mẫu:Mẫu ban đầu được cắt, may và lắp ráp để đánh giá độ vừa vặn.
- Xác nhận về độ vừa vặn và hiệu năng:Khách hàng kiểm tra khoảng cách lắp đặt, vị trí đóng kín, khả năng tiếp cận linh kiện và hiệu suất tản nhiệt.
- Phê duyệt sản xuất:Các yêu cầu về mẫu mã, vật liệu và kỹ thuật sản xuất cuối cùng được ghi lại để phục vụ cho việc sản xuất lặp lại.
Thông tin cần thiết để báo giá tấm chắn nhiệt tùy chỉnh
Để đưa ra khuyến nghị và báo giá chính xác, vui lòng cung cấp càng nhiều thông tin sau đây càng tốt:
- Bản vẽ, file CAD, mẫu vật lý hoặc kích thước thành phẩm theo yêu cầu.
- Mô tả hoặc hình ảnh của thành phần được bảo vệ
- Nguồn nhiệt bức xạ và khoảng cách gần đúng từ tấm chắn.
- Nhiệt độ môi trường xung quanh liên tục và cao điểm
- Nhiệt độ tối đa cho phép của bộ phận được bảo vệ
- Khoảng cách lắp đặt khả dụng
- Phương pháp buộc cố định hoặc tháo rời được ưa thích
- Khả năng chống chịu cần thiết với dầu, nhiên liệu, nước, mài mòn hoặc rung động.
- Số lượng nguyên mẫu và nhu cầu hàng năm ước tính
- Các tiêu chuẩn thử nghiệm áp dụng hoặc thông số kỹ thuật của khách hàng
Sản xuất theo yêu cầu bởi BSTFLEX
BSTFLEX phát triển các sản phẩm bảo vệ nhiệt linh hoạt cho ô tô dành cho các nhà sản xuất OEM, nhà cung cấp hệ thống, công ty kỹ thuật và nhà phân phối phụ tùng thay thế. Sản phẩm có thể được sản xuất từ bản vẽ đã được phê duyệt hoặc được phát triển ngược từ mẫu gốc khi dữ liệu bản vẽ không có sẵn.
Các dịch vụ tùy chỉnh bao gồm cán màng vật liệu, thiết kế mẫu, cắt chính xác, may, gia cố cạnh, lắp đặt nút bấm, đặt khoen, tán đinh, sản xuất nguyên mẫu và đóng gói đặc biệt. Các tùy chọn đóng gói nhãn hiệu riêng và theo yêu cầu của khách hàng có sẵn cho các chương trình sản xuất đủ điều kiện.
Khám phá thêmống tay áo bảo vệ nhiệt mạ nhômso sánh chúng tôiTay áo phản quang tiêu chuẩn với khóa càihoặc xem lạitấm phản nhiệt cắt khuônDùng cho các ứng dụng cách nhiệt dạng phẳng.
Câu hỏi thường gặp
Tấm chắn nhiệt bằng sợi thủy tinh mạ nhôm định hình theo yêu cầu dành cho ô tô là gì?
Đây là một lớp cách nhiệt đa lớp linh hoạt được cắt và lắp ráp để phù hợp với từng bộ phận cụ thể trong ô tô. Nó kết hợp bề mặt nhôm phản quang với lớp gia cường bằng sợi thủy tinh và có thể bao gồm các lớp cách nhiệt bổ sung.
Sản phẩm này là dạng ống bọc, miếng đệm hay tấm chắn nhiệt?
Việc phân loại cuối cùng phụ thuộc vào hình dạng hình học của nó. Nó có thể được sản xuất dưới dạng ống bọc cho ống dẫn, tấm phẳng hoặc tấm gấp để che chắn cục bộ, hoặc lớp phủ ba chiều cho van, cảm biến, đầu nối hoặc cụm phân nhánh.
Có thể lắp đặt tấm chắn mà không cần ngắt kết nối ống dẫn hoặc bó dây điện không?
Có. Một thiết kế sử dụng khuy bấm bằng thép không gỉ hoặc hệ thống buộc mở khác có thể được lắp đặt sau khi bộ phận được bảo vệ đã được lắp ráp.
BSTFLEX có thể sản xuất từ mẫu gốc không?
Đúng vậy. Quá trình phát triển có thể bắt đầu từ một chi tiết gốc, bản vẽ, tệp CAD, mẫu vật lý hoặc các số đo lắp đặt chi tiết. Nguyên mẫu cần được phê duyệt trước khi sản xuất hàng loạt.
Có thể bổ sung những vật liệu cách nhiệt nào?
Các lựa chọn hiện có bao gồm vật liệu cách nhiệt sợi thủy tinh, nỉ sợi tiền oxy hóa, nỉ cacbon hóa và các vật liệu cách nhiệt chuyên dụng khác. Sự lựa chọn phù hợp phụ thuộc vào nhiệt độ, độ dày, độ dẻo và yêu cầu môi trường.
Có thể bao gồm các lỗ, khe và đường cắt không?
Đúng vậy. Bản vẽ có thể bao gồm các lỗ cho nhánh ống mềm, đầu nối điện, kẹp lắp đặt, cảm biến, bu lông và các điểm bảo dưỡng. Vị trí của chúng cần được xác định trên bản vẽ hoặc được xác nhận trong quá trình lắp thử mẫu.
Tấm chắn nhiệt có thể chịu được nhiệt độ tối đa là bao nhiêu?
Không có một mức nhiệt độ định mức duy nhất cho mọi công trình. Mức nhiệt độ định mức cuối cùng phụ thuộc vào lớp phủ nhôm, lớp nền sợi thủy tinh, lõi cách nhiệt, hệ thống keo dán hoặc cán màng, chỉ may, ốc vít và thời gian tiếp xúc. Cần cung cấp cả điều kiện liên tục và điều kiện nhiệt độ cao nhất để lựa chọn vật liệu.
Đây có phải là tấm chắn nhiệt ống xả không?
Nó thường bảo vệ các bộ phận nhạy cảm với nhiệt khỏi sức nóng của khí thải xung quanh thay vì cách nhiệt cho chính ống xả. Các bộ phận được bảo vệ điển hình bao gồm ống dẫn, bó dây điện, đường dẫn nhiên liệu, đường ống EGR, đường ống DEF, cảm biến và các đầu nối bằng nhựa.
Có thể thêm lớp phủ vào công trình xây dựng không?
Có. Có thể đánh giá các loại vải phủ hoặc bề mặt bên trong được bảo vệ chuyên dụng khi cần khả năng chống lại chất lỏng, mài mòn, ô nhiễm hoặc sờn mép. Lớp phủ phải được lựa chọn theo nhiệt độ hoạt động và điều kiện tiếp xúc.
Bạn có thể cung cấp mẫu thử trước khi sản xuất hàng loạt không?
Đúng vậy. Việc sản xuất nguyên mẫu được khuyến nghị để kiểm tra độ vừa vặn, trình tự lắp đặt, vị trí ốc vít, khả năng tiếp cận để bảo trì và hiệu suất nhiệt trước khi sản phẩm được phê duyệt để sản xuất hàng loạt.
Yêu cầu tấm chắn nhiệt tùy chỉnh
Hãy gửi bản vẽ, mẫu, nhiệt độ hoạt động, thông tin nguồn nhiệt và số lượng dự kiến cho BSTFLEX. Nhóm của chúng tôi sẽ xem xét hình dạng hình học, đề xuất cấu trúc nhiều lớp phù hợp và chuẩn bị giải pháp cụ thể cho từng linh kiện, đáp ứng yêu cầu nguyên mẫu hoặc sản xuất hàng loạt.
Hãy liên hệ với BSTFLEX để nhận báo giá hoặc đánh giá nguyên mẫu.
