BSTFLEX sản xuất các ống bọc lưới thép đan bằng thép không gỉ dùng cho ống nhún xả ô tô, ống xả mềm, bộ tách rung xả và các cụm kết nối xả mềm khác.

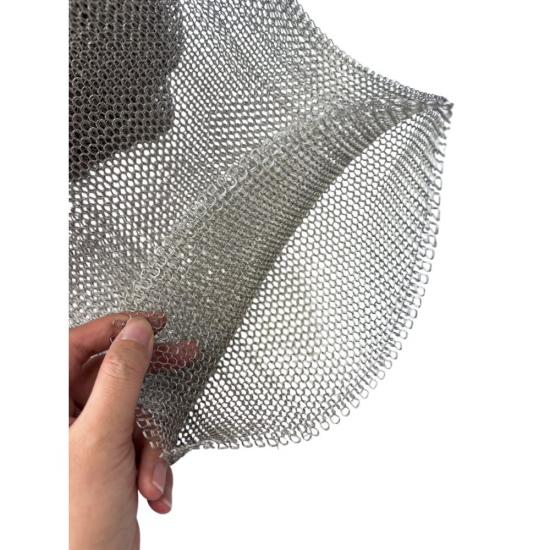

Ống bọc được sản xuất bằng cách đan dây thép không gỉ thành cấu trúc vòng lặp dạng ống. So với lưới dệt cứng, cấu trúc đan có thể nén, co giãn và ôm sát theo hình dạng của ống nhún cũng như các bộ phận xả mềm trong khi vẫn duy trì cấu trúc kim loại liên tục.
Đối với một số ứng dụng hệ thống xả được lựa chọn, ba dây thép không gỉ có thể được đưa vào quá trình đan cùng một lúc. Cấu trúc đan ba dây này tạo ra loại lưới nhiều sợi dày hơn với nhiều điểm tiếp xúc kim loại hơn và có thể tùy chỉnh theo yêu cầu cơ học của cụm ống xả.
Tổng quan sản phẩm
Ống nhún xả và ống xả mềm được thiết kế để thích ứng với độ rung, sự giãn nở nhiệt, chuyển động của động cơ và sự dịch chuyển cơ học lặp đi lặp lại. Ống bọc lưới thép đan đóng vai trò như một lớp kim loại linh hoạt xung quanh hoặc bên trong cụm ống xả mềm.
Tùy thuộc vào thiết kế của hệ thống xả, lưới thép không gỉ đan có thể được lắp trực tiếp xung quanh ống nhún, đặt bên dưới lớp lưới bện bằng thép không gỉ bên ngoài hoặc tích hợp vào cấu trúc tách rung xả.
Cấu trúc dạng vòng lặp cho phép lưới di chuyển cùng với ống nhún thay vì hoạt động như một vỏ bọc cứng. Điều này làm cho nó phù hợp cho các ứng dụng yêu cầu kiểm soát độ rung, bảo vệ bề mặt, hỗ trợ linh hoạt và khoảng cách cơ học giữa các lớp kim loại.
Cấu trúc đan ba dây
Một trong những tùy chọn sản xuất chính hiện có từ BSTFLEX là đan ba dây.

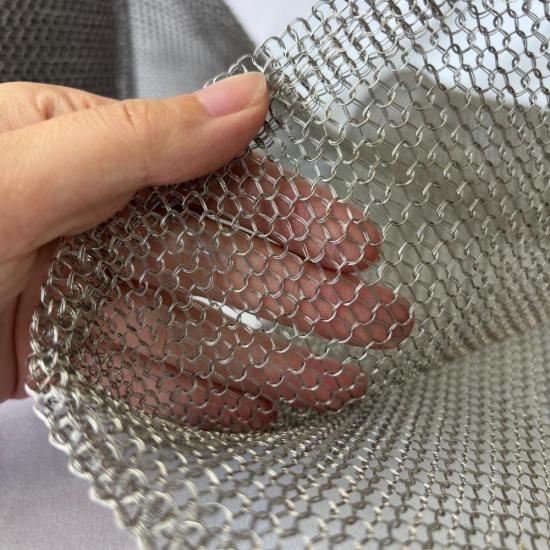

Trong cấu trúc này, ba dây thép không gỉ được cung cấp song song và đan lại với nhau thành cùng một cấu trúc lưới dạng ống. Ba sợi dây đồng thời tạo nên từng vòng đan.
So với cấu trúc đan một dây tương tự, lưới đan ba dây chứa nhiều vật liệu kim loại hơn trong cùng một cấu trúc đan. Điều này có thể làm thay đổi trọng lượng, độ cứng, đặc tính nén và hành vi tiếp xúc giữa các dây của ống bọc thành phẩm.
Số lượng dây chỉ là một yếu tố thiết kế. Đường kính dây, mật độ lưới, đường kính ống bọc, mác thép không gỉ và vị trí lắp đặt cũng phải được xem xét khi lựa chọn loại lưới phù hợp.
Lưới thép đan được sử dụng như thế nào trong ống nhún xả
Ống nhún xả phải chịu sự rung động và chuyển động nhiệt liên tục trong quá trình động cơ hoạt động. Ống nhún phải duy trì tính linh hoạt trong khi bù đắp cho chuyển động giữa động cơ và hệ thống xả phía hạ lưu.

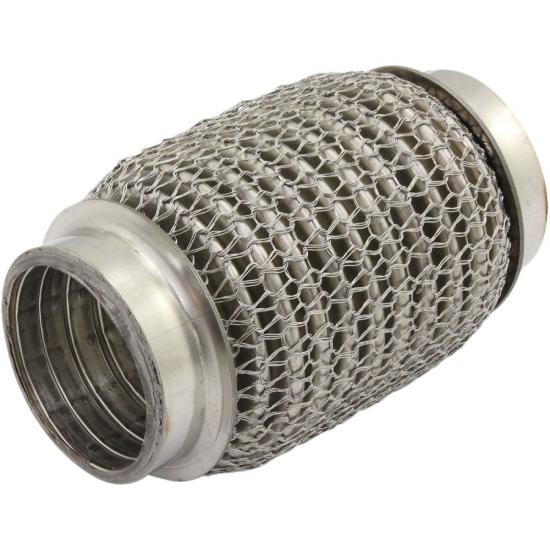

Ống bọc lưới thép đan có thể được lắp xung quanh ống nhún để cung cấp một bề mặt tiếp xúc kim loại linh hoạt. Lưới có thể biến dạng theo ống nhún và duy trì sự tiếp xúc trong quá trình chuyển động lặp đi lặp lại.
Tùy thuộc vào thiết kế cụm cắm, lưới đan có thể giúp giảm ma sát trực tiếp giữa ống nhún và các bộ phận kim loại xung quanh. Nó cũng có thể tạo ra nhiều điểm tiếp xúc giữa các dây, góp phần giảm chấn cơ học.
Ứng dụng trong ống xả mềm
Ống xả mềm thường được sử dụng ở những nơi mà đường ống xả cứng không thể đáp ứng được chuyển động của động cơ, sự giãn nở nhiệt và độ rung.
Một ống xả mềm có thể bao gồm ống nhún gợn sóng, lớp lót bên trong, lớp bện bên ngoài và lưới thép đan. Cấu trúc chính xác thay đổi tùy theo nhà sản xuất hệ thống xả.
Lưới đan có thể được đặt xung quanh ống nhún hoặc giữa ống nhún và lớp lưới bện bên ngoài. Mục đích của nó tùy thuộc vào thiết kế hoàn chỉnh của ống mềm.
BSTFLEX cung cấp các ống bọc lưới đan tùy chỉnh theo đường kính ngoài của ống nhún, đường kính ống bọc yêu cầu và các yêu cầu cơ học của mối nối mềm thành phẩm.
Ứng dụng bộ tách rung xả
Bộ tách rung xả ô tô được thiết kế để giảm sự truyền độ rung và chuyển động của động cơ vào hệ thống xả phía hạ lưu.
Lưới thép không gỉ đan có thể được tích hợp vào các cụm tách rung xả vì cấu trúc dạng vòng lặp cho phép chuyển động có kiểm soát, đồng thời tạo ra nhiều điểm tiếp xúc ma sát giữa các dây.
Cấu trúc lưới phù hợp tùy thuộc vào thiết kế bộ tách rung, độ linh hoạt yêu cầu, vị trí lắp đặt và phạm vi chuyển động dự kiến.
So sánh lưới thép đan với lưới bện thép không gỉ
Lưới thép đan và lưới bện thép không gỉ là các sản phẩm khác nhau và không nên coi là các bộ phận giống hệt nhau.
Lưới đan được hình thành từ các vòng dây liên kết với nhau. Lưới bện thép không gỉ được sản xuất bằng cách đan chéo nhiều dải dây theo đường chéo.
Lưới đan nhìn chung dễ nén và dễ uốn theo hình dạng hơn, trong khi lưới bện thường được sử dụng làm lớp hạn chế hoặc gia cường bên ngoài.
Một số thiết kế ống xả mềm sử dụng cả lưới đan và lưới bện thép không gỉ trong cùng một cụm lắp ráp vì hai cấu trúc này cung cấp các chức năng cơ học khác nhau.
Đường kính dây tùy chỉnh
Đường kính dây có ảnh hưởng trực tiếp đến đặc tính của lưới đan thành phẩm.
Đường kính dây lớn hơn nhìn chung sẽ làm tăng trọng lượng và độ cứng của lưới. Dây nhỏ hơn có thể mang lại cấu trúc nhẹ hơn và linh hoạt hơn.
Đường kính dây cũng có thể ảnh hưởng đến khả năng chống nén, độ linh hoạt của vòng lặp, diện tích tiếp xúc kim loại và độ dày ống bọc thành phẩm.
Vì lý do này, đường kính dây nên được lựa chọn cùng với mật độ lưới và số lượng sợi chứ không nên coi là một thông số kỹ thuật độc lập.
Mật độ lưới tùy chỉnh
Mật độ lưới kiểm soát lượng dây thép không gỉ được tích hợp vào một diện tích hoặc chiều dài nhất định của ống bọc đan.
Lưới dày hơn chứa nhiều vật liệu kim loại hơn và nhiều điểm tiếp xúc hơn giữa các dây. Lưới thưa hơn thông thường mang lại độ linh hoạt cao hơn và trọng lượng thấp hơn.
Các thiết kế ống nhún xả và ống mềm khác nhau có thể yêu cầu mật độ lưới khác nhau. BSTFLEX có thể điều chỉnh cấu trúc đan theo mẫu, bản vẽ hoặc yêu cầu kỹ thuật của khách hàng.
Đường kính ống bọc tùy chỉnh
Ống bọc lưới thép đan dạng ống có thể được sản xuất với các đường kính khác nhau để phù hợp với ống thổi xả, ống linh hoạt và các bộ phận giảm chấn.
Đường kính ống bọc chính xác rất quan trọng đối với hiệu suất lắp ráp. Ống bọc quá chật có thể hạn chế chuyển động, trong khi ống bọc quá lỏng có thể không cung cấp được sự tương tác cơ học cần thiết.
Đối với việc phát triển OEM, khách hàng được khuyến khích cung cấp đường kính ngoài của ống thổi, đường kính lưới yêu cầu và chiều dài ống bọc hoàn thiện.
Vật liệu sẵn có
Thép không gỉ thường được sử dụng cho lưới đan ống xả vì nó mang lại khả năng chống ăn mòn, độ bền cơ học và sự phù hợp với môi trường ống xả nhiệt độ cao.
Các tùy chọn vật liệu điển hình bao gồm thép không gỉ 304 và 316. Các loại thép không gỉ khác hoặc dây hợp kim chịu nhiệt độ cao có thể được đánh giá theo thông số kỹ thuật của khách hàng.
Việc lựa chọn vật liệu nên xem xét nhiệt độ vận hành, điều kiện oxy hóa, mức độ tiếp xúc với muối đường, sự ngưng tụ, tuổi thọ dịch vụ và vị trí lắp đặt trong hệ thống ống xả.
Thông số kỹ thuật
| Sản phẩm | Ống bọc lưới thép đan bằng thép không gỉ |
|---|---|
| Cấu tạo | Lưới thép đan dạng ống |
| Cấu hình dây | Cấu tạo đơn sợi hoặc đa sợi |
| Cấu tạo nổi bật | Lưới đan ba sợi |
| Vật liệu | Thép không gỉ |
| Các loại điển hình | 304, 316 hoặc loại tùy chỉnh |
| Đường kính ống bọc tham chiếu | 25 mm đến 150 mm, có sẵn các kích thước tùy chỉnh |
| Đường kính dây tham chiếu | 0.15 mm đến 0.30 mm, có sẵn các tùy chọn tùy chỉnh |
| Độ dày lưới | Tùy chỉnh |
| Số lớp lưới | Đơn lớp hoặc nhiều lớp tùy theo thiết kế |
| Chiều dài | Chiều dài cắt hoặc sản xuất liên tục |
| Ứng dụng | Ống thổi xả, ống linh hoạt, bộ giảm chấn ống xả và khớp nối ống xả linh hoạt |
| Dịch vụ OEM | Có sẵn |
| Phát triển mẫu | Có sẵn |
Các ứng dụng điển hình
- Ống thổi xả ô tô
- Ống xả linh hoạt
- Bộ tách rời ống xả ô tô
- Khớp nối linh hoạt ống xả
- Hệ thống ống xả xe thương mại
- Hệ thống ống xả xe tải hạng nặng
- Kết nối ống xả máy phát điện
- Đường ống xả động cơ công nghiệp
- Cụm ống xả hàng hải
- Ứng dụng lưới cho bộ giảm thanh và ống tiêu âm
Sản xuất OEM và tùy chỉnh
BSTFLEX sản xuất các ống lưới thép đan theo bản vẽ, mẫu và kích thước linh kiện ống xả của khách hàng.
Sản xuất tùy chỉnh có thể bao gồm các loại thép không gỉ, đường kính dây, số lượng sợi, đường kính ống, mật độ lưới và chiều dài thành phẩm khác nhau.
Đối với các dự án thay thế, khách hàng cũng có thể cung cấp ống lưới đan hiện có hoặc linh kiện ống xả hoàn chỉnh để đánh giá.
Phương pháp phát triển dựa trên mẫu này rất hữu ích khi không có thông số kỹ thuật lưới ban đầu nhưng khách hàng cần tái tạo cấu trúc hiện có.
Thông tin cần thiết để báo giá
| Ứng dụng | Ống thổi xả, ống linh hoạt, bộ tách rời hoặc khớp nối linh hoạt |
|---|---|
| Đường kính ngoài của ống thổi | Bắt buộc |
| Đường kính ống lưới | Bắt buộc |
| Chiều dài thành phẩm | Bắt buộc |
| Chất liệu dây | 304, 316 hoặc loại được chỉ định |
| Đường kính dây | Bắt buộc nếu được chỉ định |
| Số lượng sợi dây | Đơn, đôi, ba hoặc tùy chỉnh |
| Mật độ lưới | Bản vẽ, thông số kỹ thuật hoặc mẫu |
| Số lượng | Số miếng hoặc mét |
| Bản vẽ hoặc mẫu | Khuyến nghị |
Tại sao chọn BSTFLEX
BSTFLEX tập trung vào các linh kiện bảo vệ cơ học và nhiệt tùy chỉnh cho các ứng dụng ô tô và công nghiệp.
Đối với các dự án lưới đan thép không gỉ, chúng tôi có thể hỗ trợ sản xuất dựa trên bản vẽ, phát triển dựa trên mẫu, cấu hình dây tùy chỉnh và sản xuất OEM.
Cấu trúc đan ba dây có sẵn cho những khách hàng yêu cầu ba sợi thép không gỉ được đan cùng nhau thành cùng một cấu trúc lưới hình ống.
Nếu bạn đang phát triển ống thổi xả, ống xả linh hoạt hoặc bộ tách rời ống xả ô tô, hãy gửi bản vẽ kỹ thuật hoặc mẫu của bạn cho chúng tôi để đánh giá.
Các câu hỏi thường gặp
Ống lưới thép không gỉ đan là gì?
Đó là một ống kim loại dạng hình trụ được chế tạo bằng cách đan dây thép không gỉ thành các vòng liên kết với nhau. Cấu trúc thu được có tính linh hoạt, có thể nén và phù hợp để lắp đặt xung quanh ống nhún xả và các bộ phận xả linh hoạt.
Lưới thép đan được sử dụng để làm gì trong hệ thống ống xả?
Nó thường được sử dụng xung quanh ống nhún xả, ống mềm xả và bộ tách khớp nối ống xả, nơi cần có một lớp kim loại linh hoạt để quản lý độ rung, bảo vệ bề mặt và hỗ trợ cơ học.
Lưới đan ba sợi dây là gì?
Lưới đan ba sợi dây được sản xuất bằng cách cung cấp đồng thời ba sợi dây thép không gỉ trong quá trình đan để ba sợi dây tạo thành cấu trúc vòng đan cùng một lúc.
Lưới thép đan có giống với dây bện thép không gỉ không?
Không. Lưới đan được tạo thành từ các vòng dây, trong khi dây bện được sản xuất từ các dải dây bắt chéo đường chéo. Một số cụm ống xả sử dụng cả hai sản phẩm cho các chức năng khác nhau.
Đường kính ống lưới có thể được tùy chỉnh không?
Có. Đường kính ống lưới có thể được sản xuất theo kích thước của ống nhún xả, ống mềm xả hoặc bộ phận tách khớp nối.
Mật độ lưới có thể được tùy chỉnh không?
Có. Mật độ lưới, đường kính dây, số lượng sợi và đường kính ống lưới có thể được điều chỉnh theo cụm ống xả yêu cầu.
BSTFLEX có thể sản xuất từ mẫu hiện có không?
Có. Khách hàng có thể cung cấp mẫu ống lưới, cụm ống nhún xả hoặc ống mềm xả hiện có để đánh giá kích thước và cấu trúc.
Yêu cầu Báo giá
Đối với các ống lưới thép không gỉ đan tùy chỉnh, vui lòng cung cấp ứng dụng, đường kính ống lưới, đường kính dây, mác thép không gỉ, số lượng sợi dây, mật độ lưới, chiều dài thành phẩm và số lượng yêu cầu.
Bản vẽ và các mẫu hiện có luôn được hoan nghênh cho việc phát triển OEM.
